Van 3 Cửa 2 Vị Trí: Cẩm Nang Chuyên Sâu, Giải Pháp Kỹ Thuật Tối Ưu Cho Hệ Thống Khí Nén

Trong bức tranh toàn cảnh của nền công nghiệp hiện đại, tự động hóa đóng vai trò như "xương sống" quyết định năng suất và chất lượng sản phẩm. Một hệ thống tự động hóa hoàn hảo không chỉ đến từ các cánh tay robot hay lập trình PLC phức tạp, mà còn được quyết định bởi các thiết bị chấp hành – nơi những dòng khí nén được điều khiển với độ chính xác đến từng miligiây. Trong đó, van 3 cửa 2 vị trí (thường được giới kỹ thuật gọi tắt là van 3/2) nổi lên như một linh kiện logic không thể thiếu.

Tuy nhiên, việc nắm vững cấu tạo, hiểu sâu về nguyên lý và áp dụng đúng cách dòng van này vẫn là một bài toán khó với không ít kỹ sư vận hành. Bài viết này được biên soạn bởi các chuyên gia trong ngành khí nén, nhằm cung cấp một cái nhìn toàn diện, sâu sắc và thực chiến nhất về thiết bị quan trọng này.

1. Bản chất và Vai trò của Van 3 Cửa 2 Vị Trí (Van 3/2)

Van 3 cửa 2 vị trí là một thiết bị điều khiển dòng lưu chất (cụ thể là khí nén) dựa trên sự phối hợp logic giữa các cổng kết nối và các trạng thái đóng/mở. Nó đóng vai trò như một bộ não điều phối, quyết định khi nào khí nén được cấp vào thiết bị chấp hành và khi nào lượng khí đó phải thoát ra để thiết bị trở về trạng thái nghỉ.

Định nghĩa chuẩn chuyên gia: Van 3 cửa 2 vị trí là loại van điều khiển khí nén có 3 cổng kết nối và 2 trạng thái hoạt động, dùng để đóng mở hoặc chuyển hướng dòng khí trong hệ thống tự động hóa.

Tại sao con số "3/2" lại trở thành tiêu chuẩn vàng?

Để thấu hiểu giá trị của van 3/2, chúng ta cần nhìn vào sự tương quan giữa cấu tạo và công năng:

• 3 cửa kết nối: * Cửa P (Pressure - Cấp nguồn): Nơi tiếp nhận khí từ hệ thống máy nén.

  • Cửa A (Actuator - Tải): Nơi dẫn khí tới thiết bị làm việc (thường là xi lanh đơn).

  • Cửa R (Release - Xả): Nơi giải phóng áp suất khí nén ra ngoài.

• 2 vị trí (Trạng thái): Van chỉ có hai chế độ: Một là thông dòng (P nối A), hai là xả dòng (A nối R). Chính sự luân chuyển đơn giản này tạo nên độ tin cậy cực cao, giảm thiểu sai sót trong logic điều khiển.

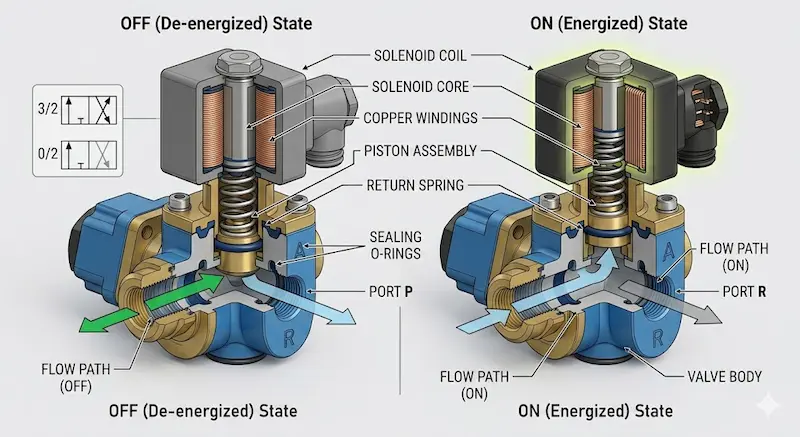

2. Giải phẫu kỹ thuật: Cấu tạo và Cơ chế vận hành thực chiến

Để hiểu tại sao van 3/2 có thể làm việc bền bỉ hàng chục triệu chu kỳ, chúng ta cần "mổ xẻ" các thành phần bên trong:

Các thành phần cấu tạo chủ chốt:

1. Thân van: Thông thường được đúc từ hợp kim nhôm đúc áp lực cao, giúp giảm trọng lượng nhưng vẫn đảm bảo độ cứng vững dưới áp suất lên tới 10 bar.

2. Cuộn Coil điện từ (Solenoid): Đây là linh kiện chuyển đổi năng lượng điện thành lực từ. Một bộ coil chất lượng có lõi đồng nguyên chất sẽ giúp van phản hồi tín hiệu nhanh và giảm thiểu hiện tượng sinh nhiệt.

3. Hệ thống Piston và Lò xo hồi vị: Lò xo là yếu tố "trọng tâm". Trong hệ thống an toàn, nó đảm bảo van luôn trở về trạng thái "đóng" khi mất điện đột ngột.

4. Hệ thống gioăng (Seal): Đây là bộ phận "nhạy cảm" nhất. Gioăng thường được làm từ cao su NBR hoặc Viton, đảm bảo độ kín tuyệt đối, ngăn chặn sự rò rỉ áp suất gây lãng phí năng lượng.

Cơ chế vận hành "Logic":

• Trạng thái Mặc định (OFF): Khi chưa có tín hiệu điện, lò xo đẩy piston đóng cổng cấp P. Đồng thời, cổng tải A thông với cổng xả R. Khí nén trong xi lanh được xả sạch ra ngoài, tạo điều kiện cho xi lanh rút về (hồi vị).

• Trạng thái Kích hoạt (ON): Khi dòng điện chạy qua cuộn coil, từ trường sinh ra thắng lực lò xo, kéo piston di chuyển. Lúc này, cổng xả R bị đóng lại, cổng cấp P thông với cổng tải A. Khí nén từ nguồn được đẩy thẳng vào xi lanh, làm xi lanh di chuyển theo yêu cầu.

3. Phân loại van 3 cửa 2 vị trídựa trên môi trường ứng dụng

Không có thiết bị nào "vạn năng", mỗi loại van 3/2 được sinh ra để dành riêng cho một mục đích vận hành nhất định:

Phân loại theo trạng thái (NC và NO):

• Van 3/2 thường đóng (Normally Closed - NC): Đây là dòng phổ biến nhất trên thị trường. Ở trạng thái nghỉ, van không cho khí đi qua. Chỉ khi có tín hiệu điện, van mới mở. NC được dùng cho các ứng dụng đòi hỏi tính an toàn cao (ví dụ: mở van cấp khí cho robot chỉ khi có lệnh vận hành).

• Van 3/2 thường mở (Normally Open - NO): Ngược lại, van luôn cho khí qua khi chưa cấp điện. Nó được dùng cho các ứng dụng duy trì áp suất liên tục hoặc cần xả khí khi xảy ra lỗi hệ thống.

Phân loại theo cơ chế điều khiển:

• Van điện từ trực tiếp: Phản ứng tức thì, thích hợp cho hệ thống cần tốc độ cao.

• Van điện từ gián tiếp (Pilot Valve): Sử dụng một phần áp suất khí để hỗ trợ đóng mở. Loại này giúp giảm áp lực lên cuộn coil điện, cho phép van có kích thước nhỏ gọn nhưng vẫn điều khiển được lưu lượng khí lớn.

• Van khí nén điều khiển (Air Pilot): Không dùng điện, thích hợp cho các môi trường có nguy cơ cháy nổ, ẩm ướt cao, nơi mà tia lửa điện từ cuộn coil có thể gây nguy hiểm.

4. Tại sao chọn sai điện áp hoặc thông số lại là "Thảm họa"?

Trong ngành khí nén, một sai lầm nhỏ trong khâu chọn linh kiện có thể kéo theo sự đình trệ của cả dây chuyền. Hãy cùng phân tích các "điểm chết" kỹ thuật:

Hệ lụy từ việc chọn sai điện áp Coil:

Nếu bạn cấp điện 220VAC cho một cuộn coil 24VDC, sự cố sẽ xảy ra ngay lập tức: cuộn dây bị cháy, gây mùi khét, hỏng hóc thiết bị. Ngược lại, nếu điện áp không đủ, lực từ không thắng được lực lò xo, van sẽ "ì", dẫn đến tình trạng rò rỉ khí (xì hơi) liên tục tại cổng R, làm máy nén khí phải hoạt động liên tục, gây hao mòn và tốn điện năng kinh khủng.

Vấn đề về áp suất và lưu lượng:

Áp suất là yếu tố then chốt. Nếu bạn lắp một chiếc van 3/2 loại "Standard" cho một hệ thống có áp suất thấp (dưới 0.15 MPa), van sẽ không bao giờ mở được. Ngược lại, lắp van quá nhỏ cho đường ống quá lớn sẽ tạo ra sự sụt áp, làm xi lanh di chuyển chậm chạp, giảm năng suất máy.

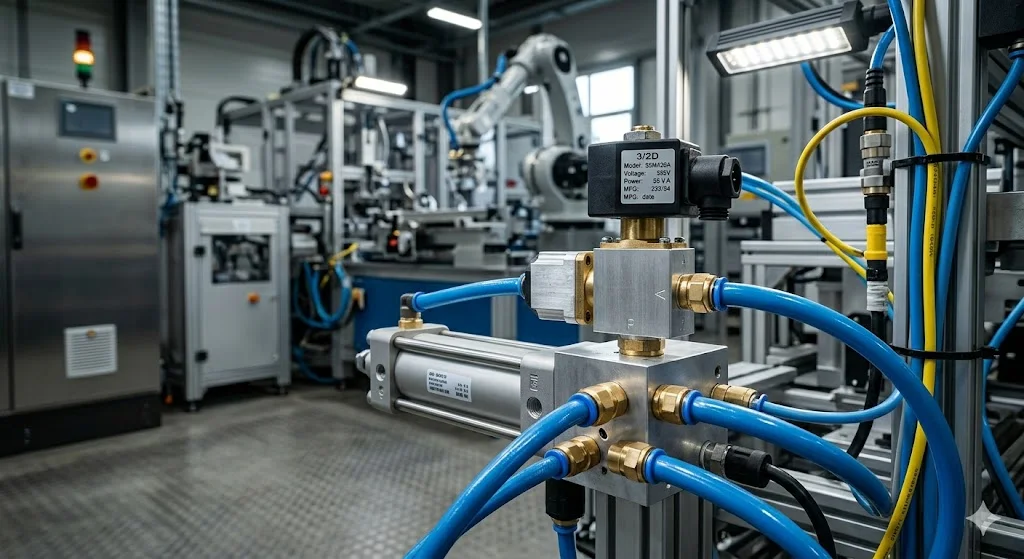

5. Kinh nghiệm "Vàng" từ chuyên gia – Bí kíp vận hành hệ thống ổn định

Để hệ thống khí nén của bạn bền bỉ như mới, hãy tuân thủ những "Luật chơi" mà các chuyên gia luôn áp dụng:

Quy tắc "4-Không" trong lắp đặt:

1. Không lắp đặt mà thiếu bộ lọc (FRL): Khí nén từ máy nén luôn chứa hơi nước và bụi bẩn. Nếu không qua bộ lọc, các hạt bụi này sẽ làm trầy xước lòng van, biến van 3/2 thành một thiết bị rò rỉ không kiểm soát.

2. Không bỏ quên tiêu âm (Silencer): Tiếng ồn từ cổng xả R có thể đạt tới 80-90dB, gây ảnh hưởng đến người vận hành. Việc lắp tiêu âm không chỉ giảm ồn mà còn ngăn bụi bẩn từ môi trường lọt ngược lại vào van.

3. Không đấu sai cổng (P-A-R): Luôn kiểm tra sơ đồ trên thân van. Đấu nhầm cổng P và R đồng nghĩa với việc bạn đang ép áp suất hệ thống vào một cổng xả vốn không được thiết kế để chịu áp, dẫn đến hỏng van trong thời gian ngắn.

4. Không sử dụng vật liệu không tương thích: Nếu môi trường làm việc có hóa chất, tuyệt đối không dùng gioăng cao su thường, hãy yêu cầu dòng van dùng gioăng Viton.

Bảo trì thực chiến:

• Kiểm tra độ kín: Hãy sử dụng dung dịch xà phòng loãng để kiểm tra bọt khí tại các đầu nối sau mỗi 3 tháng.

• Làm sạch định kỳ: Với những hệ thống làm việc liên tục, hãy tháo van, làm sạch piston và tra một lượng mỡ chịu nhiệt cực nhỏ (silicone-based) để duy trì độ mượt.

6. So sánh tổng quan: van 3 cửa 2 vị trí so với "đối thủ"

Để bạn có cái nhìn rõ ràng nhất khi lên phương án thiết kế hệ thống, dưới đây là bảng so sánh chi tiết:

Lời khuyên: Đừng bao giờ chọn van dựa trên giá tiền, hãy chọn dựa trên tải trọng. Nếu dùng xi lanh kép mà cố tình dùng van 3/2, bạn sẽ không thể điều khiển được chiều về của xi lanh. Điều này là sai lầm kỹ thuật nghiêm trọng.

7. Giải đáp các thắc mắc (FAQ) của người vận hành

• Câu hỏi 1: Tôi có thể dùng van 3 cửa 2 vị trí cho nước sạch không?

  • Trả lời: Câu trả lời là KHÔNG. Van khí nén được thiết kế với khe hở rất nhỏ cho lưu chất có độ nhớt thấp (khí). Nước có tính chất khác hoàn toàn, dễ gây kẹt van và hư hỏng gioăng. Hãy chọn van điện từ chuyên dụng cho nước.

• Câu hỏi 2: Tại sao van bị nóng lên khi vận hành lâu?

  • Trả lời: Điều này bình thường ở mức độ nhẹ, nhưng nếu nóng đến mức không thể chạm tay vào, có nghĩa là hệ thống điện của bạn đang có vấn đề hoặc cuộn coil bị chập nhẹ. Hãy kiểm tra lại nguồn điện.

• Câu hỏi 3: Nên dùng van 3/2 cuộn điện đơn hay điện đôi?

  • Trả lời: Van 3/2 chủ yếu là điện đơn (vì có lò xo hồi). Nếu bạn thấy van có hai đầu điện, đó thường là van 5/2. Với van 3/2, chỉ cần một đầu điện là đủ để vận hành.

8. Kết luận và Hướng dẫn hành động

Van 3 cửa 2 vị trí không chỉ là một món phụ kiện, nó là "trái tim" trong các mạch logic khí nén. Một lựa chọn chính xác về model, một quy trình lắp đặt chuẩn kỹ thuật và một lịch trình bảo trì nghiêm túc sẽ giúp hệ thống của bạn vận hành trơn tru trong hàng triệu chu kỳ, giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí bảo trì và ngừng máy ngoài ý muốn.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van 3 cửa 2 vị trí .
