Cấu tạo van cửa phai: Giải pháp kỹ thuật tối ưu cho hệ thống thủy lợi và thoát nước

Trong nhiều hệ thống thoát nước đô thị và công trình thủy lợi quy mô lớn, hiện tượng rò rỉ nước khó kiểm soát hoặc kẹt cứng cửa van thường xuyên xảy ra. Đây không chỉ là những sự cố kỹ thuật đơn thuần mà còn là hệ quả của việc thiết kế chưa hợp lý hoặc hiểu sai về cấu tạo van cửa phai ngay từ giai đoạn chọn lựa thiết bị. Van cửa phai là "mắt xích" quan trọng trong việc vận hành các cống thoát nước, kênh dẫn thủy lợi, trạm bơm hay hệ thống chống ngập cho các khu đô thị hiện đại.

Tuy nhiên, không phải đơn vị thi công nào cũng nắm rõ cấu tạo thực tế bên trong, cơ chế vận hành hay vai trò then chốt của từng bộ phận như ray dẫn hướng và gioăng kín. Việc thiếu hụt kiến thức này dẫn đến sai lầm trong lựa chọn vật liệu, gây tốn kém chi phí bảo trì và giảm tuổi thọ công trình. Bài viết này sẽ phân tích chi tiết từ A-Z về cấu tạo van cửa phai, giúp các kỹ sư và chủ đầu tư có cái nhìn chuyên sâu để đưa ra quyết định mua sắm và vận hành chính xác nhất.

Van cửa phai là gì?

Van cửa phai (hay cửa phai) là thiết bị cơ khí chuyên dụng được sử dụng để đóng/mở hoặc điều tiết lưu lượng dòng nước trong các hệ thống kênh hở, cửa cống, hồ điều hòa hoặc các bể xử lý nước thải. Đặc điểm nổi bật nhất của thiết bị này là khả năng làm việc trong môi trường nước tự do (không áp lực cao như van đường ống), nơi dòng chảy có thể chứa nhiều tạp chất, bùn đất hoặc rác thải trôi nổi.

Khác biệt hoàn toàn với các dòng van cổng công nghiệp thông thường, cấu tạo của van cửa phai được thiết kế để chịu được sự khắc nghiệt của thời tiết và môi trường làm việc ngoài trời. Thiết bị này đảm nhận vai trò ngăn triều cường, điều tiết mực nước phục vụ tưới tiêu hoặc cách ly các bể xử lý trong nhà máy nước thải. Chính vì làm việc trong môi trường lưu lượng lớn nhưng không yêu cầu áp lực kín khít tuyệt đối như van đường ống, cửa phai tập trung vào độ bền kết cấu và khả năng vận hành ổn định trong thời gian dài.

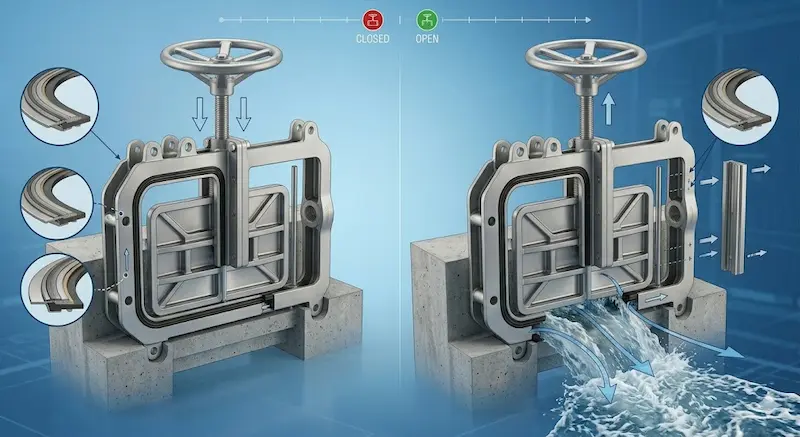

Nguyên lý hoạt động của van cửa phai

Nguyên lý vận hành của van cửa phai dựa trên cơ chế trượt tịnh tiến của cánh cửa dọc theo hệ thống ray dẫn hướng. Khi bộ truyền động (tay quay, tời hoặc motor điện) kích hoạt, trục nâng sẽ chuyển động, kéo theo cánh cửa phai di chuyển lên hoặc xuống.

• Trạng thái mở: Cánh cửa được nâng lên hoàn toàn, tạo khoảng trống cho nước chảy qua khe hở bên dưới hoặc toàn bộ cửa.

• Trạng thái đóng: Cánh cửa được hạ thấp đến mức cuối cùng, ép vào đáy kênh hoặc khung van để chặn đứng hoàn toàn dòng nước.

Tại sao thiết kế này cần sự chính xác tuyệt đối? Hệ thống ray dẫn hướng phải cực kỳ thẳng để tránh tình trạng cánh cửa bị lệch, gây ma sát lớn dẫn đến kẹt cửa. Đồng thời, cấu tạo của van cửa phai đòi hỏi gioăng kín chất lượng cao để giảm thiểu rò rỉ, đặc biệt tại vị trí đáy và hai bên cánh cửa. Một thiết kế chuẩn mực không chỉ giúp vận hành nhẹ nhàng mà còn bảo vệ kết cấu bê tông công trình không bị phá vỡ dưới tác động của áp lực nước khi cửa đang ở trạng thái đóng.

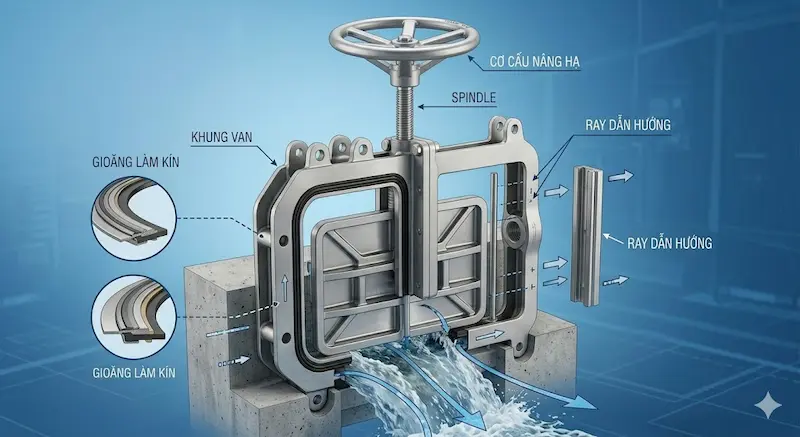

Cấu tạo van cửa phai gồm những bộ phận nào?

Một bộ cửa phai hoàn thiện là sự kết hợp của nhiều linh kiện cơ khí chính xác, mỗi phần đóng vai trò riêng biệt trong hệ thống:

1. Khung van (Frame): Được cố định trực tiếp vào công trình bê tông hoặc lòng kênh. Đây là bộ phận chịu toàn bộ lực tải của áp lực nước và là điểm tựa cho toàn bộ thiết bị.

2. Cửa phai (Gate Plate): Đây là "tấm khiên" đóng/mở dòng nước. Vật liệu thường là inox, thép mạ kẽm hoặc composite tùy theo môi trường.

3. Ray dẫn hướng (Guide Rail): Bộ phận này đảm bảo cửa di chuyển thẳng đứng, tránh rung lắc. Insight quan trọng: Ray dẫn hướng quyết định độ bền của van. Chỉ cần một sai lệch nhỏ trong lắp đặt ray, cánh cửa sẽ bị nghiêng, tăng ma sát, gây mài mòn cục bộ và dẫn đến kẹt cửa chỉ sau thời gian ngắn sử dụng.

4. Gioăng làm kín (Seal): Được làm từ vật liệu cao su kỹ thuật (EPDM) để chống lại sự ăn mòn và lão hóa, giữ nước không bị thất thoát qua khe cửa.

5. Cơ cấu nâng hạ: Tùy chọn theo quy mô, bao gồm tay quay, tời cơ khí hoặc motor điện, giúp việc vận hành trở nên dễ dàng dù cánh cửa có trọng lượng lên đến hàng trăm kg.

Phân loại cấu tạo van cửa phai phổ biến

Để phù hợp với mọi công trình, cấu tạo của van cửa phai được phân hóa theo ba tiêu chí chính:

• Theo vật liệu:

  • Inox 304/316: Khả năng chống ăn mòn cực tốt, tuổi thọ cao, dùng cho nước thải, nước biển.

  • Thép carbon: Giá thành rẻ, phù hợp môi trường nước sạch ít ăn mòn.

  • Composite (FRP): Trọng lượng nhẹ, chống hóa chất, không gỉ sét.

• Theo kiểu lắp đặt:

  • Lắp âm tường: Gắn chặt vào bề mặt tường bê tông.

  • Lắp kênh hở: Thiết kế chuyên dụng cho các lòng kênh dẫn.

  • Dạng trượt đứng: Phổ biến nhất nhờ độ ổn định cao.

• Theo cơ cấu vận hành: Tay quay cho cửa nhỏ, tời kéo cho cửa trung bình và motor điện cho hệ thống yêu cầu tự động hóa cao.

So sánh van cửa phai inox và thép

Tại sao inox 316 lại là "ngôi vương" cho môi trường nước mặn? Trong cấu tạo của van cửa phai dùng cho cửa cống ven biển, hàm lượng Molybdenum trong inox 316 giúp tạo lớp màng thụ động cực kỳ bền vững, chống lại sự tấn công của ion Clorua (muối), ngăn chặn hiện tượng rỗ bề mặt – điều mà thép mạ kẽm hay inox 304 khó lòng chống chịu trong thời gian dài.

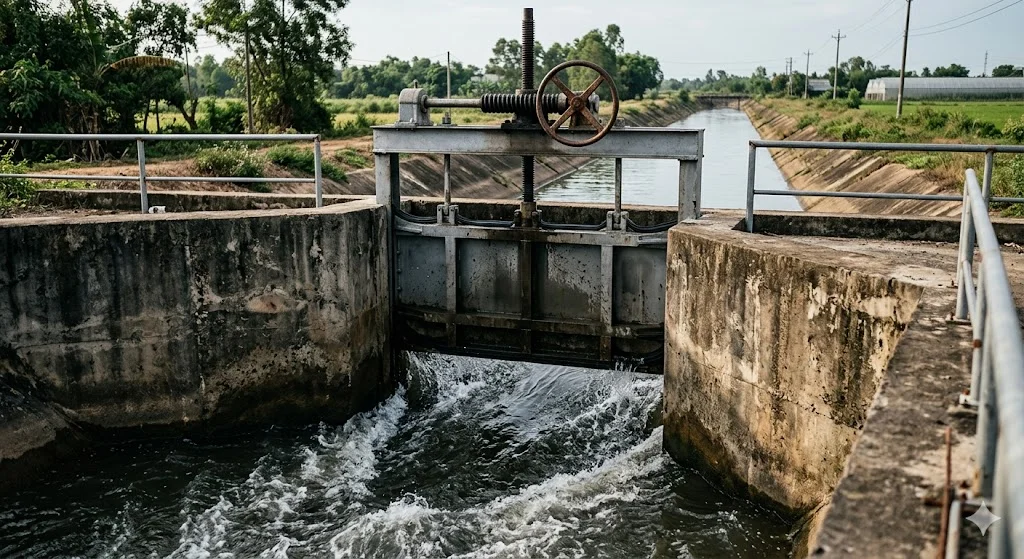

Ứng dụng thực tế

Cấu tạo của van cửa phai linh hoạt cho phép chúng xuất hiện tại:

• Hệ thống thoát nước đô thị: Kiểm soát dòng chảy trong cống hộp.

• Cống ngăn triều: Ngăn chặn nước biển tràn vào nội đô.

• Nhà máy xử lý nước thải: Phân dòng, cô lập các bể chứa hóa chất hoặc bể vi sinh.

• Trạm bơm thủy lợi: Điều tiết mực nước tưới tiêu phục vụ sản xuất nông nghiệp.

Mỗi môi trường này đòi hỏi cấu tạo van khác nhau; ví dụ, môi trường chứa bùn thải cần ray dẫn hướng rộng và cơ cấu tự làm sạch để tránh vật rắn mắc kẹt, trong khi hồ điều hòa cần gioăng kín khít để giữ mực nước ổn định.

Sai lầm thường gặp khi thiết kế và lắp đặt

Nhiều đơn vị thiết kế bỏ qua các yếu tố kỹ thuật cơ bản dẫn đến hệ quả nghiêm trọng:

• Sai vật liệu: Dùng thép mạ kẽm cho môi trường nước thải dẫn đến gỉ sét sau 1 năm.

• Tính sai lực nước: Cửa phai quá mỏng gây cong vênh khi chịu áp lực cột nước lớn.

• Thiết kế ray sai độ thẳng: Khiến cửa bị kẹt ngay trong lần vận hành đầu tiên.

• Gioăng kém chất lượng: Gây rò rỉ nước liên tục, làm mất đi ý nghĩa của việc đóng van.

Hệ quả: Kẹt cửa van, rò rỉ nước không thể chặn đứng, chi phí sửa chữa khắc phục thường đắt đỏ hơn cả chi phí đầu tư ban đầu.

Checklist thiết kế và chọn van cửa phai phù hợp

1. Xác định môi trường: Là nước sạch, nước thải hay nước biển? (Quyết định vật liệu).

2. Tính toán thủy lực: Chiều cao cột nước là bao nhiêu? (Quyết định độ dày khung và cánh cửa).

3. Lựa chọn cấu tạo: Ray dẫn hướng inox 304 dày dặn là bắt buộc để đảm bảo độ bền.

4. Cơ cấu vận hành: Có cần tích hợp motor điện để điều khiển từ xa (SCADA) không?

5. Tiêu chuẩn kín: Kiểm tra khả năng chịu áp và độ kín của gioăng trước khi xuất xưởng.

Lưu ý khi vận hành và bảo trì

• Vệ sinh định kỳ: Loại bỏ rác, bùn bám vào ray dẫn hướng để tránh gây kẹt.

• Bôi trơn trục: Tra mỡ định kỳ vào cơ cấu nâng hạ giúp trục quay nhẹ nhàng.

• Kiểm tra gioăng: Nếu phát hiện nước rò rỉ nhiều, cần điều chỉnh hoặc thay gioăng mới.

• Thao tác: Tuyệt đối không đóng mở quá mạnh tay, tránh làm biến dạng cơ cấu truyền động.

Câu hỏi thường gặp (FAQ)

Cấu tạo van cửa phai gồm những bộ phận nào?

 Gồm khung van, cửa phai, ray dẫn hướng, gioăng kín và cơ cấu nâng hạ.

Van cửa phai có dùng trong nước thải không?

 Có, nhưng cần chọn cấu tạo bằng inox hoặc composite để chống ăn mòn.

Vì sao cửa phai hay bị kẹt?

 Nguyên nhân chủ yếu do ray bị lệch, rác kẹt trong rãnh hoặc thiếu bôi trơn.

Có thể tự động hóa không?

 Có, hoàn toàn có thể lắp motor điện để điều khiển đóng mở từ xa.

Kết luận

Hiểu rõ cấu tạo của van cửa phai là yếu tố tiên quyết để đảm bảo hiệu quả vận hành và tuổi thọ công trình. Việc chọn đúng vật liệu, chú trọng vào độ chính xác của ray dẫn hướng và bảo trì gioăng kín sẽ giúp hệ thống của bạn hoạt động trơn tru trong hàng thập kỷ.
