Van cửa lật: Giải pháp tối ưu chống dòng chảy ngược cho hệ thống đường ống

Trong vận hành hệ thống cấp thoát nước hay trạm bơm công nghiệp, hiện tượng dòng nước chảy ngược về sau khi tắt máy là nỗi ám ảnh đối với các kỹ sư. Sự cố này không chỉ gây tụt áp, làm gián đoạn quy trình mà còn tiềm ẩn nguy cơ hư hỏng nghiêm trọng cho máy bơm và gây ô nhiễm chéo trong đường ống. Để giải quyết triệt để bài toán này, van cửa lật (hay còn gọi là van lá lật) chính là thiết bị bảo vệ không thể thiếu. Được biết đến trong giới kỹ thuật với tên gọi quốc tế là swing check valve, loại van chống chảy ngược này đóng vai trò như một "chốt chặn" tự động, đảm bảo dòng lưu chất chỉ di chuyển theo một hướng duy nhất.

Vì sao hệ thống đường ống cần van lá lật?

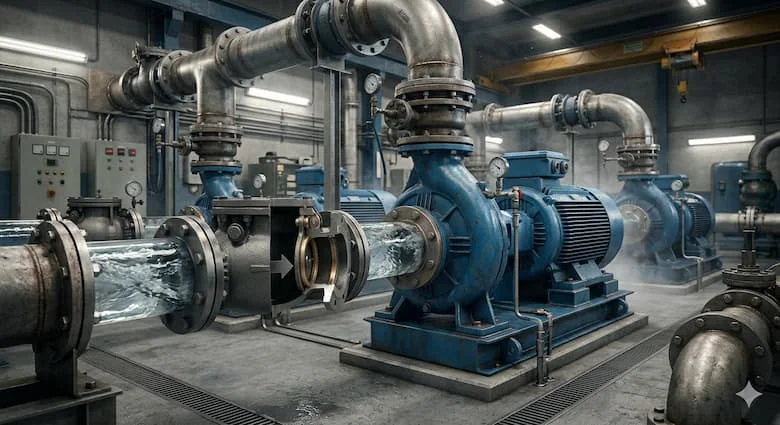

Trong các hệ thống vận chuyển chất lỏng, máy bơm thường được đặt ở vị trí thấp hơn hoặc ngang bằng với bể chứa. Khi máy bơm đột ngột dừng hoạt động do mất điện hoặc kết thúc chu trình, áp lực dư trong đường ống sẽ đẩy khối lượng nước lớn quay ngược trở lại máy bơm. Tình huống thực tế này thường dẫn đến hai hệ quả nghiêm trọng: hiện tượng nước va (water hammer) làm vỡ đường ống và gây sốc áp, hoặc máy bơm bị quay ngược dẫn đến cháy động cơ.

Nhiều hệ thống cũ hoặc thiếu sự đầu tư ban đầu thường bỏ qua giải pháp chống hồi lưu hiệu quả, dẫn đến chi phí bảo trì tăng vọt theo thời gian. Việc lắp đặt van lá lật là phương án kinh tế và hiệu quả nhất để tự động hóa việc ngăn chặn dòng hồi lưu. Với cơ chế vận hành đơn giản dựa trên sự chênh lệch áp suất, thiết bị này không cần nguồn năng lượng bên ngoài mà vẫn đảm bảo độ tin cậy tuyệt đối, bảo vệ máy bơm và giữ cho hệ thống luôn duy trì trạng thái ổn định.

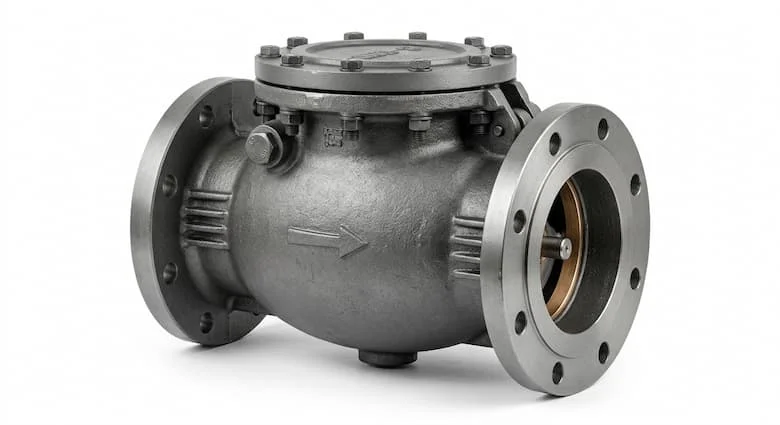

Van cửa lật là gì?

Van cửa lật là loại van một chiều có cấu tạo đặc trưng với đĩa van được treo bằng bản lề, hoạt động theo cơ chế lá lật để kiểm soát hướng lưu thông của dòng chất lỏng. Chức năng cốt lõi của thiết bị là cho phép lưu chất đi qua theo một chiều duy nhất và ngay lập tức tự động đóng lại khi dòng chảy dừng hoặc đảo chiều. Đây là loại van một chiều hoạt động bằng cơ chế lá lật, giúp ngăn dòng chảy ngược trong hệ thống đường ống.

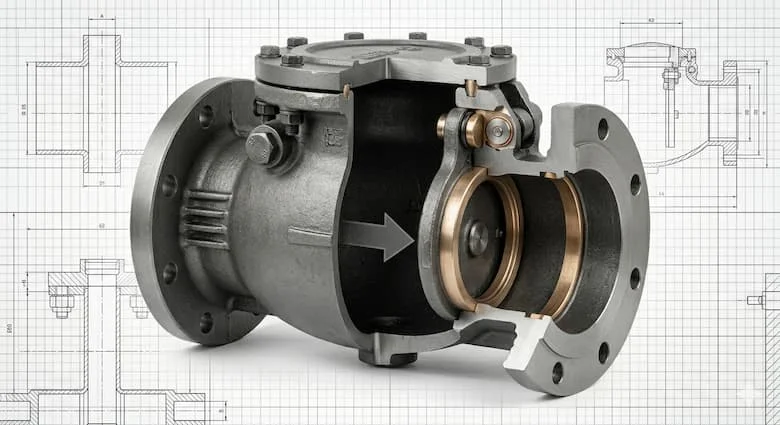

Cấu tạo cơ bản

Để hiểu rõ cách thức thiết bị vận hành, chúng ta cần nắm vững bốn thành phần chính:

• Thân van: Phần vỏ chịu áp lực, thường được đúc nguyên khối từ gang, inox hoặc đồng.

• Đĩa (lá) lật: Bộ phận chuyển động chính, có khả năng xoay quanh trục bản lề để mở hoặc đóng cửa van.

• Bản lề: Điểm kết nối giữa đĩa van và thân van, cho phép đĩa xoay tự do.

• Seat (đế làm kín): Vòng đệm giúp đĩa van đóng khít hoàn toàn, ngăn chặn rò rỉ.

Nguyên lý hoạt động của van lá lật

Nguyên lý của thiết bị dựa trên sự cân bằng giữa áp suất dòng chảy và trọng lực. Khi máy bơm bắt đầu hoạt động, áp lực lưu chất tác động trực tiếp lên bề mặt đĩa van, đẩy lá van xoay quanh bản lề để mở ra, tạo khoảng trống cho lưu chất đi qua.

Ngược lại, khi dòng chảy ngừng lại, trọng lực hoặc áp lực phản hồi từ phía sau sẽ ép lá van quay về vị trí ban đầu và áp chặt vào đế làm kín, ngăn không cho nước chảy ngược. Nhờ thiết kế đĩa van dạng bản lề, lực cản dòng chảy qua van lá lật được tối ưu hóa ở mức thấp nhất, giúp giảm tổn thất áp suất đáng kể so với các loại van một chiều lò xo. Chính vì đặc tính này, swing check valve trở thành lựa chọn hàng đầu cho các hệ thống đường ống có lưu lượng lớn, nơi mà việc duy trì áp suất ổn định là yếu tố sống còn.

Phân tích chuyên sâu: Lựa chọn và ứng dụng

Các loại van lá lật phổ biến hiện nay

Trên thị trường hiện nay, người dùng có nhiều lựa chọn dựa trên môi trường làm việc cụ thể:

• Theo vật liệu: Gang là lựa chọn kinh tế cho hệ thống nước sạch; inox vượt trội trong môi trường hóa chất, nước thải hoặc thực phẩm; đồng thường dùng cho các hệ thống nước dân dụng.

• Theo kết nối: Kết nối nối ren phù hợp cho đường ống nhỏ (thường dưới DN50), trong khi mặt bích (flange) được ưu tiên cho các hệ thống đường ống lớn, cần khả năng chịu áp cao và dễ dàng tháo lắp bảo trì.

• Theo ứng dụng: Từ hệ thống HVAC, PCCC cho đến các trạm bơm nước thải công nghiệp. Việc chọn sai vật liệu không chỉ làm giảm tuổi thọ van mà còn gây ra tình trạng ăn mòn kim loại, dẫn đến rò rỉ khó kiểm soát.

Thông số kỹ thuật quan trọng

Việc nắm bắt các thông số là điều kiện tiên quyết để vận hành hệ thống an toàn:

Van lá lật khác gì van lò xo một chiều?

Nhìn chung, nếu hệ thống của bạn ưu tiên lưu lượng lớn và cần giảm thiểu sự sụt áp, van lá lật là giải pháp tối ưu. Ngược lại, trong các hệ thống nhỏ cần đóng ngắt cực nhanh để chống va đập thủy lực, van lò xo sẽ là ứng cử viên sáng giá hơn.

Hướng dẫn lắp đặt và bảo trì chuyên nghiệp

Để hệ thống vận hành bền bỉ, việc lắp đặt cần tuân thủ nghiêm ngặt kỹ thuật:

1. Lắp đúng chiều: Luôn chú ý mũi tên trên thân van; nó phải cùng chiều với hướng di chuyển của dòng lưu chất.

2. Khoảng cách: Không lắp van quá gần cửa xả máy bơm để tránh nhiễu động dòng chảy làm lá van rung lắc mạnh.

3. Vị trí: Ưu tiên lắp ở đường ống nằm ngang. Nếu lắp đường ống đứng, phải đảm bảo dòng chảy đi từ dưới lên trên.

4. Bảo trì: Định kỳ 6 tháng/lần, kỹ thuật viên cần kiểm tra độ nhạy của lá van, vệ sinh cặn bẩn bám trên bề mặt tiếp xúc (seat) để tránh tình trạng van đóng không kín.

Câu hỏi thường gặp (FAQ)

1.Van cửa lật là gì?

Là loại van một chiều sử dụng đĩa dạng lá lật để ngăn chặn dòng chảy ngược tự động.

2.Van lá lật có phải check valve không?

Có, đây là cách gọi kỹ thuật phổ biến của swing check valve.

3.Van lá lật dùng cho nước thải được không?

Có, đặc biệt các loại bằng inox hoặc gang mặt bích kích thước lớn rất bền trong môi trường này.

4.Van lá lật inox có ưu điểm gì?

Chống oxy hóa tốt, độ bền cơ học cao và khả năng kháng hóa chất vượt trội hơn hẳn so với gang hay đồng.

5.Vì sao van lá lật gây tiếng ồn?

Thường do áp lực dòng chảy không ổn định hoặc lá van va đập mạnh vào đế khi đóng lại đột ngột.

Kết luận

Việc đầu tư vào một chiếc van cửa lật chất lượng không chỉ là mua một thiết bị, mà là đảm bảo sự an toàn cho toàn bộ hệ thống máy bơm và đường ống của bạn. Một sự lựa chọn sai lầm về vật liệu hoặc kích thước có thể dẫn đến hậu quả nghiêm trọng về chi phí vận hành và sửa chữa sau này.
