Ball valve catalogue: Bí quyết chọn đúng loại van cho hệ thống công nghiệp

Trong vận hành các hệ thống đường ống công nghiệp, từ nhà máy hóa chất đến các trạm cấp nước sạch, việc chọn sai thiết bị là một sai lầm có thể dẫn đến hậu quả nghiêm trọng. Nhiều kỹ sư và chủ đầu tư thường gặp tình trạng van bị rò rỉ, giảm tuổi thọ hoặc không đáp ứng được lưu lượng chỉ vì bỏ qua việc tra cứu ball valve catalogue trước khi ra quyết định mua hàng. Việc nắm vững các thông số kỹ thuật không chỉ đảm bảo an toàn vận hành mà còn giúp tiết kiệm chi phí bảo trì đáng kể cho doanh nghiệp. Bài viết này sẽ hướng dẫn bạn cách đọc hiểu và tận dụng catalogue van bi để lựa chọn model phù hợp nhất.

Vì sao cần xem ball valve catalogue trước khi chọn van?

Trong thực tế, một hệ thống đường ống luôn có những yêu cầu khắt khe về nhiệt độ, áp suất và tính chất hóa học của lưu chất. Nếu không đối chiếu thông số từ van bi catalogue, người mua rất dễ chọn nhầm sản phẩm có áp suất (PN) thấp hơn yêu cầu hoặc vật liệu seat (gioăng làm kín) không chịu được nhiệt độ vận hành. Tình huống thực tế cho thấy, việc sai lệch dù chỉ một thông số nhỏ cũng có thể gây ra hiện tượng rò rỉ nguy hiểm, làm suy giảm tuổi thọ toàn bộ hệ thống và gây đình trệ sản xuất.

Việc sử dụng tài liệu kỹ thuật chuẩn xác giúp các kỹ sư hiểu rõ từng đặc tính của industrial ball valve, từ mô-men xoắn vận hành đến độ dày của thân van. Đừng chỉ mua hàng dựa trên cảm quan; hãy để ball valve specifications trở thành kim chỉ nam giúp bạn chọn đúng model, tối ưu hóa lưu lượng và đảm bảo sự an tâm tuyệt đối trong suốt vòng đời sử dụng của thiết bị.

Ball valve là gì?

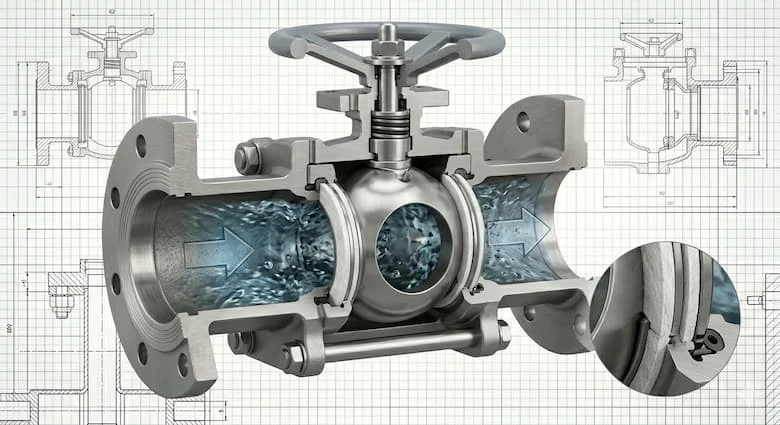

Ball valve (van bi) là loại van công nghiệp sử dụng một viên bi có khoét lỗ rỗng ở giữa để kiểm soát dòng chảy. Khi lỗ của viên bi nằm cùng chiều với đường ống, dòng chảy được thông suốt; khi xoay 90°, viên bi sẽ chặn đứng dòng lưu chất. Đây là loại van công nghiệp sử dụng viên bi xoay để kiểm soát dòng chảy, phổ biến trong hệ thống nước, hơi và hóa chất.

Đặc điểm nổi bật của loại van này bao gồm:

• Đóng mở nhanh: Chỉ cần xoay 90° để chuyển trạng thái.

• Độ kín cao: Nhờ gioăng làm kín ôm sát vào viên bi.

• Tổn thất áp suất thấp: Dòng chảy đi thẳng qua van gần như không bị cản trở nhiều.

Ball valve catalogue thường gồm những gì?

Một tài liệu kỹ thuật chuyên nghiệp sẽ cung cấp đầy đủ:

• Kích thước danh định (DN): Thông số quyết định khả năng lắp đặt vừa vặn với đường ống.

• Áp suất làm việc (PN): Ngưỡng chịu áp tối đa của van.

• Vật liệu: Thân van (gang, inox, đồng) và vật liệu gioăng (PTFE, RPTFE).

• Bản vẽ kỹ thuật: Hiển thị chi tiết kích thước bao, trọng lượng và kiểu kết nối (ren hoặc mặt bích).

• Torque vận hành: Lực cần thiết để đóng mở van, giúp chọn thiết bị truyền động phù hợp.

Việc xem kỹ catalogue giúp kỹ sư dự đoán được hiệu suất thực tế của van trong điều kiện vận hành cụ thể, từ đó đưa ra quyết định mua hàng thông minh.

Phân tích chuyên sâu về các loại ball valve

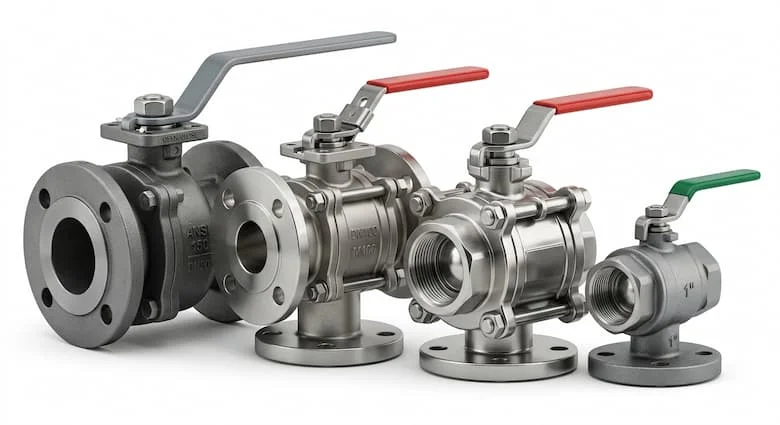

Các loại van bi phổ biến

Dựa vào catalogue, bạn sẽ thấy sự đa dạng trong thiết kế:

• Full Port Ball Valve: Lỗ viên bi bằng đường kính trong của ống, cho lưu lượng tối đa và giảm tổn thất áp suất gần như bằng không.

• Reduced Port Ball Valve: Lỗ bi nhỏ hơn đường kính ống, thường được chọn khi cần tiết kiệm chi phí cho các hệ thống không yêu cầu lưu lượng quá lớn.

• 2-PC và 3-PC Ball Valve: Dòng 3 mảnh (3-PC) cực kỳ phổ biến nhờ khả năng tháo rời trung tâm để vệ sinh hoặc bảo trì mà không cần cắt ống.

• Floating và Trunnion Ball Valve: Dòng Floating dùng cho áp suất trung bình, trong khi Trunnion được gia cố trục chắc chắn cho các hệ thống áp suất cao trong dầu khí.

Thông số kỹ thuật quan trọng

Việc chọn sai áp suất là lỗi "chí mạng". Một van được thiết kế cho PN10 sẽ không bao giờ chịu được áp lực của hệ thống PN25, dẫn đến nứt vỡ thân van ngay lần thử áp đầu tiên.

Inox và Đồng: Chọn vật liệu nào?

Ball valve inox sở hữu khả năng chống ăn mòn vượt trội, là lựa chọn số 1 cho dây chuyền thực phẩm, hóa chất hoặc nước biển. Ngược lại, ball valve đồng có giá thành rẻ hơn, màu sắc bắt mắt nhưng chỉ nên sử dụng trong các hệ thống nước sạch dân dụng hoặc hơi nước áp thấp. Việc chọn sai vật liệu dẫn đến oxy hóa, khiến van bị "kẹt cứng" chỉ sau thời gian ngắn lắp đặt.

Ứng dụng thực tế và hướng dẫn chọn mua

Ứng dụng rộng rãi

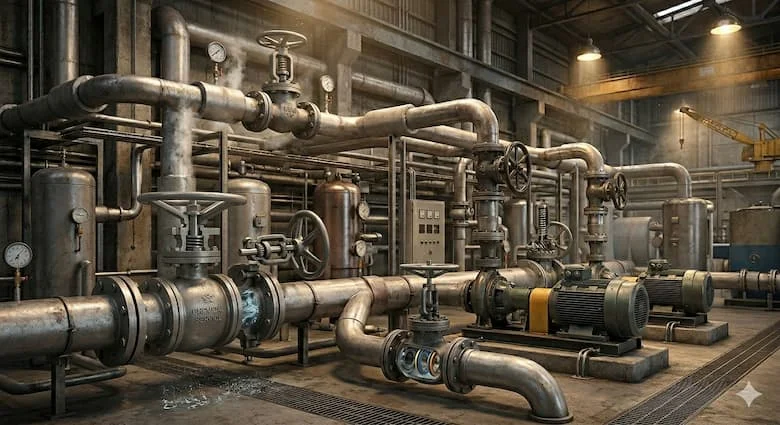

Sự phổ biến của van bi đến từ sự bền bỉ. Trong hệ thống nhà máy thực phẩm, van inox 316 đảm bảo tính an toàn vệ sinh. Trong hệ thống HVAC, chúng đóng vai trò ngắt nhánh để bảo trì chiller. Hay trong các đường ống hơi, van bi chịu nhiệt đóng vai trò ngắt dòng tức thời, đảm bảo an toàn cho nhân viên vận hành.

Sai lầm khi chọn van bi

1. Sai seat chịu nhiệt: Sử dụng gioăng PTFE tiêu chuẩn cho hệ thống hơi nóng > 180°C sẽ khiến gioăng bị chảy, gây rò rỉ ngay lập tức.

2. Dùng van đồng cho hóa chất: Môi trường ăn mòn sẽ làm mục thân van đồng rất nhanh.

3. Chọn Reduced Port: Nếu hệ thống của bạn cần lưu lượng ổn định, việc chọn reduced port sẽ gây ra hiện tượng sụt áp, làm tăng chi phí vận hành máy bơm.

Hướng dẫn lắp đặt và bảo trì

Checklist đọc catalogue đúng cách

• Bước 1: Xác định lưu chất (nước, khí, hóa chất) để chọn vật liệu thân và gioăng.

• Bước 2: Đối chiếu áp suất hệ thống với thông số PN trong tài liệu.

• Bước 3: Kiểm tra chuẩn mặt bích (ANSI, JIS, DIN) để khớp với đường ống hiện hữu.

• Bước 4: Chọn loại kết nối (ren cho ống nhỏ, flange cho ống lớn).

Lắp đặt và bảo trì

Khi lắp đặt, cần làm sạch đường ống để tránh rác bẩn làm xước viên bi. Không nên dùng mỏ lết siết quá lực vào thân van vì dễ làm biến dạng vỏ, gây kẹt trục. Trong quá trình bảo trì, hãy định kỳ xoay van để loại bỏ cặn vôi bám trên bề mặt bi. Lưu ý: Không nên dùng van bi để điều tiết dòng chảy (mở hé) liên tục nếu nhà sản xuất không chỉ định, vì dòng chảy sẽ làm mòn gioăng seat nhanh chóng.

Câu hỏi thường gặp (FAQ)

1.Ball valve catalogue gồm những gì?

Bao gồm chi tiết thông số kỹ thuật, bản vẽ kích thước, bảng vật liệu và biểu đồ áp suất-nhiệt độ.

2.Full port và Reduced port khác nhau thế nào?

Full port có lòng ống lớn hơn, lưu lượng tốt hơn, trong khi Reduced port nhỏ gọn và rẻ hơn.

3.Ball valve inox dùng cho môi trường nào?

Phù hợp với mọi môi trường từ nước sạch, hóa chất ăn mòn đến thực phẩm và dược phẩm.

4.Ball valve có dùng cho hơi nóng được không?

Có, miễn là bạn chọn dòng van có gioăng chịu nhiệt chuyên dụng (như Graphite hoặc PEEK).

5.Vì sao cần xem catalogue trước khi mua?

Để đảm bảo van chịu được áp suất vận hành và tương thích hóa học với lưu chất, tránh rủi ro hỏng hóc.

Kết Luận

Việc tra cứu ball valve catalogue không chỉ là một bước thủ tục, mà là hành động quan trọng nhất để đảm bảo hiệu suất và an toàn cho toàn bộ hệ thống đường ống. Một sự lựa chọn đúng đắn dựa trên các thông số kỹ thuật chính xác sẽ giúp bạn tiết kiệm ngân sách, giảm thiểu thời gian dừng máy và nâng cao năng suất vận hành.
