Gate Valve 50mm: Lựa Chọn Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp

Trong vận hành hệ thống đường ống, việc lựa chọn sai thiết bị đóng ngắt thường dẫn đến những hệ quả nghiêm trọng: áp suất đầu cuối sụt giảm, hiện tượng rò rỉ tại khớp nối hoặc hư hỏng cơ cấu vận hành. Đối với các hệ thống phổ biến như cấp nước, PCCC, HVAC hay dây chuyền sản xuất công nghiệp, gate valve 50mm (tương đương DN50) đóng vai trò là "chốt chặn" then chốt để duy trì sự ổn định. Vậy tại sao dòng van này lại trở thành tiêu chuẩn lựa chọn cho các đường ống có kích thước trung bình và làm thế nào để khai thác tối đa hiệu năng của chúng?

Vì sao gate valve DN50 được dùng phổ biến trong hệ thống đường ống?

Kích thước DN50 (khoảng 2 inch) là tiêu chuẩn vàng trong nhiều công trình dân dụng và công nghiệp. Tuy nhiên, nhiều hệ thống vận hành không hiệu quả chỉ vì lắp đặt nhầm loại van không phù hợp với đặc tính dòng chảy. Nếu bạn sử dụng sai loại van cho kích thước 50mm, hệ thống dễ gặp tình trạng giảm áp cục bộ hoặc khó khăn trong thao tác bảo trì.

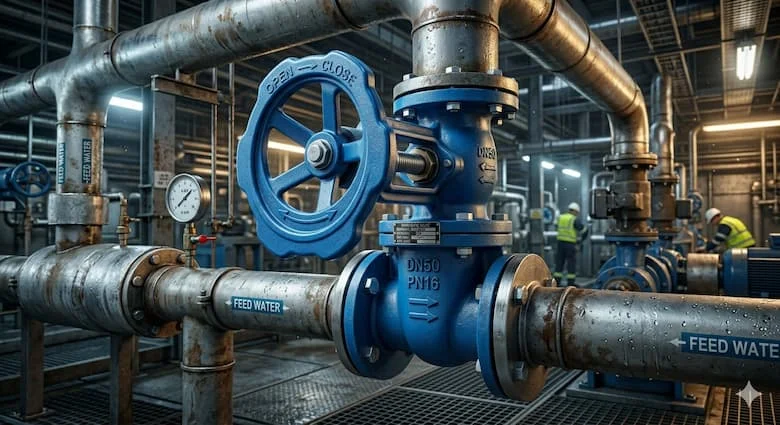

Gate valve DN50 là sự lựa chọn ưu tiên nhờ khả năng đóng mở hoàn toàn, ít cản trở dòng chảy so với các loại van khác. Dù là trong nhà máy, hệ thống PCCC hay các trạm cấp nước, sự tin cậy của industrial gate valve DN50 đã được kiểm chứng qua nhiều thập kỷ. Việc hiểu rõ cách chọn lựa và vận hành gate valve DN50 không chỉ giúp tối ưu chi phí mà còn bảo vệ toàn bộ mạng lưới đường ống khỏi các sự cố rò rỉ đáng tiếc.

Gate valve 50mm là gì?

Gate valve 50mm là loại van cổng có kích thước danh nghĩa DN50 (~2 inch), được thiết kế chuyên biệt để đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống. Khác với các dòng van điều tiết, thiết bị này hoạt động theo cơ chế nâng hạ đĩa van, cho phép lưu chất đi qua với tổn thất áp suất thấp nhất, cực kỳ hiệu quả trong các môi trường dẫn nước, hơi nóng, dầu và khí nén.

Nguyên lý hoạt động của gate valve DN50

Cơ chế hoạt động của gate valve DN50 dựa trên chuyển động thẳng (linear motion valve) của đĩa van. Khi tay quay tác động, trục van kéo đĩa van lên cao, mở ra không gian thông thoáng gần như toàn bộ tiết diện đường ống, giúp chất lỏng đi qua với lực cản tối thiểu.

Khi đóng, đĩa van ép chặt xuống bề mặt tiếp xúc (seat), chặn đứng hoàn toàn dòng chảy. Chính cấu tạo "full bore" (lòng van đầy đủ) giúp low pressure loss valve này trở nên vô đối trong các ứng dụng cần duy trì áp suất ổn định. Tuy nhiên, người dùng cần lưu ý cơ chế này chỉ tối ưu nhất ở trạng thái đóng hoặc mở hoàn toàn, không nên dùng để điều tiết lưu lượng vì sẽ gây rung lắc và mài mòn đĩa van.

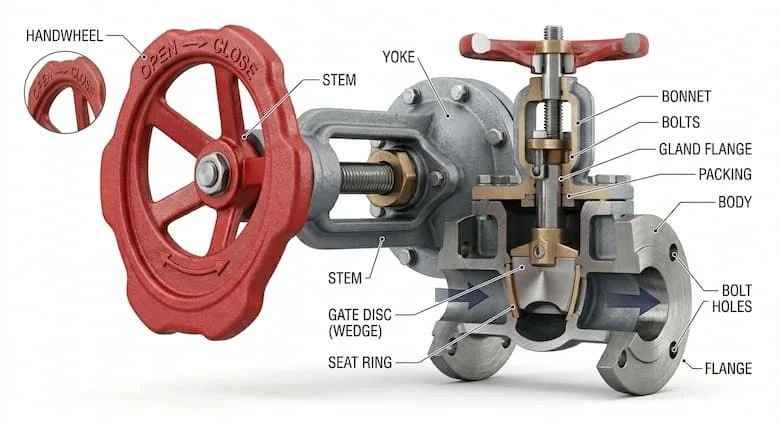

Cấu tạo chi tiết của gate valve DN50

Để đạt được độ kín khít cao, một chiếc gate valve DN50 tiêu chuẩn bao gồm các bộ phận chính: Thân van (body), ty van (stem), đĩa van (gate disc), seat làm kín, tay quay (handwheel) và hệ thống gioăng làm kín.

Trong đó, đĩa van và seat (vòng đệm) là hai thành phần quan trọng nhất quyết định tuổi thọ và độ kín của thiết bị. Khi đĩa van tiếp xúc trực tiếp với lưu chất trong thời gian dài, nếu vật liệu không đảm bảo hoặc thiết kế sai lệch, hiện tượng rò rỉ chắc chắn sẽ xảy ra. Việc sử dụng vật liệu inox hoặc phủ Stellite lên seat thường được khuyến nghị để tăng khả năng chống chịu ăn mòn cho các ứng dụng khắc nghiệt.

Các loại gate valve DN50 phổ biến hiện nay

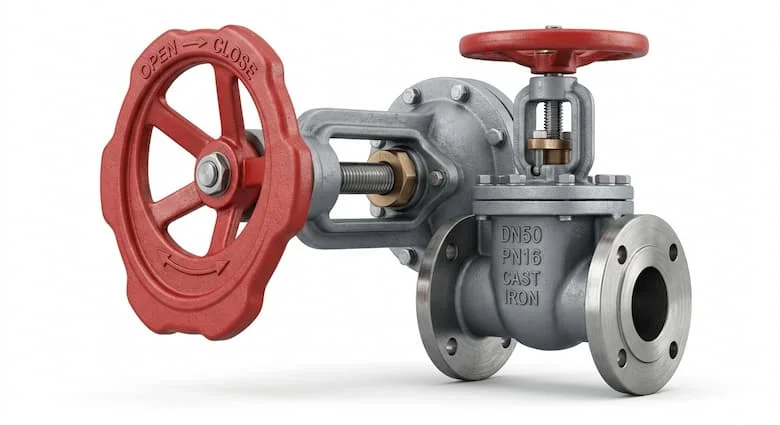

• Theo vật liệu: Các dòng van gang thường dùng cho nước sạch, trong khi gate valve inox (SS304/SS316) là lựa chọn bắt buộc cho các môi trường hóa chất, thực phẩm nhờ khả năng chống oxy hóa tuyệt vời.

• Theo kết nối: Kết nối ren (nối ren) phù hợp cho các không gian lắp đặt chật hẹp, trong khi mặt bích (flanged ends) cung cấp độ chắc chắn cao, chịu được rung lắc mạnh và áp lực lớn trong các nhà máy.

• Theo kiểu vận hành: Bên cạnh tay quay thủ công truyền thống, các dòng điều khiển điện hoặc khí nén đang dần trở nên phổ biến trong các hệ thống tự động hóa.

Thông số kỹ thuật quan trọng của gate valve DN50

Khi lựa chọn industrial gate valve DN50, bạn cần đặc biệt chú ý đến:

• Kích thước: DN50 (2 inch).

• Áp suất: Phổ biến ở các mức PN10, PN16 hoặc Class 150. Việc chọn sai áp suất định mức có thể dẫn đến nứt vỡ thân van khi hệ thống quá tải.

• Chuẩn mặt bích: JIS, ANSI hoặc DIN. Việc chọn sai chuẩn mặt bích sẽ khiến việc lắp đặt trở nên bất khả thi hoặc gây rò rỉ tại vị trí kết nối.

• Nhiệt độ làm việc: Cần tương thích với lưu chất để tránh biến dạng gioăng làm kín.

So sánh gate valve DN50 với ball valve và butterfly valve

DN50 nên ưu tiên sử dụng gate valve trong các hệ thống đường ống dẫn nước dài cần duy trì áp suất ổn định, nơi mà việc đóng mở thường xuyên không phải là ưu tiên hàng đầu.

Ứng dụng thực tế

Gate valve DN50 là thiết bị không thể thiếu trong:

• Hệ thống cấp nước: Duy trì áp lực ổn định cho các tòa nhà cao tầng.

• PCCC: Đảm bảo lưu lượng nước tối đa khi có sự cố.

• Hệ thống hơi nóng (Steam): Nhờ khả năng chịu nhiệt tốt của vật liệu inox.

• Xử lý nước: Các trạm xử lý cần độ bền cao trong môi trường hóa chất.

Tuy nhiên, cần tránh dùng van cổng ở những vị trí cần điều tiết lưu lượng thường xuyên vì đĩa van sẽ rất nhanh bị mòn, dẫn đến hư hỏng và rò rỉ sớm.

Sai lầm thường gặp khi sử dụng gate valve DN50

1. Dùng để điều tiết: Làm hỏng bề mặt đĩa van.

2. Lắp sai chiều: Không tuân thủ hướng dòng chảy ghi trên thân van.

3. Không bảo trì: Gioăng làm kín bị khô hoặc cứng theo thời gian.

4. Siết mặt bích lệch: Gây ứng suất tập trung khiến van bị nứt.

Hướng dẫn lựa chọn, lắp đặt và bảo trì

Để sở hữu một hệ thống bền bỉ, quy trình lắp đặt cần tuân thủ:

• Trước lắp đặt: Vệ sinh đường ống, đảm bảo không còn tạp chất.

• Trong lắp đặt: Siết bu lông mặt bích theo hình đối xứng để áp lực phân bổ đều.

• Bảo trì: Mở/đóng van định kỳ 3–6 tháng một lần để tránh kẹt rỉ. Kiểm tra gioăng định kỳ để thay thế kịp thời nếu có dấu hiệu lão hóa.

FAQ - Câu hỏi thường gặp

1.Gate valve 50mm tương đương bao nhiêu inch?

Trả lời: Gate valve DN50 tương đương với kích thước 2 inch tiêu chuẩn.

2.Gate valve DN50 có dùng cho hơi nóng được không?

Trả lời: Có, nhưng cần chọn vật liệu thân van là thép hoặc inox và gioăng làm kín chịu nhiệt chuyên dụng.

3.Nên dùng gate valve gang hay inox cho DN50?

Trả lời: Inox phù hợp cho môi trường ăn mòn, hóa chất; gang phù hợp cho nước sạch với chi phí tối ưu hơn.

4.Gate valve DN50 có dùng để điều tiết lưu lượng không?

Trả lời: Không, van cổng chỉ được thiết kế để mở hoàn toàn hoặc đóng hoàn toàn.

5.Bao lâu nên bảo trì gate valve DN50?

Trả lời: Bạn nên kiểm tra và vận hành thử định kỳ mỗi 6 tháng để đảm bảo cơ cấu trục vít hoạt động trơn tru.

Kết luận

Việc lựa chọn đúng loại gate valve 50mm không chỉ giúp hệ thống đường ống hoạt động ổn định mà còn tiết kiệm đáng kể chi phí bảo trì lâu dài. Từ việc hiểu rõ cấu tạo, thông số kỹ thuật đến cách lắp đặt chuẩn xác, bạn hoàn toàn có thể kiểm soát hiệu quả dòng lưu chất trong công trình của mình.
