Gates Valve: Giải pháp tối ưu và hướng dẫn kỹ thuật cho hệ thống đường ống

Trong các hệ thống công nghiệp hiện đại, việc đảm bảo dòng chảy ổn định và khả năng đóng ngắt an toàn là yêu cầu sống còn. Tuy nhiên, nhiều hệ thống cấp thoát nước hoặc mạng lưới HVAC gặp tình trạng sụt áp nghiêm trọng, rò rỉ lưu chất chỉ vì lựa chọn sai loại van. Với khả năng vận hành bền bỉ và độ kín tuyệt đối khi đóng hoàn toàn, gates valve (van cổng) từ lâu đã trở thành "tiêu chuẩn vàng" trong các dự án đường ống lớn. Bài viết này sẽ phân tích sâu sắc tại sao van cổng vẫn là lựa chọn hàng đầu và cách để bạn lựa chọn đúng thiết bị cho hệ thống của mình.

Vì sao gate valve được dùng phổ biến trong hệ thống công nghiệp?

Trong thực tế, việc vận hành các nhà máy hay hệ thống PCCC đòi hỏi các thiết bị có khả năng chịu lực cao và độ bền cơ học lớn. Một chiếc van cổng chất lượng không chỉ giúp duy trì lưu lượng mà còn là "chốt chặn" an toàn cho toàn bộ hệ thống. Sử dụng industrial gate valve không đúng cách hoặc chọn sai loại có thể dẫn đến việc đóng mở không kín, gây lãng phí lưu chất và tăng chi phí bảo trì khẩn cấp.

Từ các trạm cấp thoát nước đô thị cho đến hệ thống hơi nóng phức tạp, gate valve for water và hơi luôn chứng minh được tính hiệu quả nhờ thiết kế đơn giản nhưng vô cùng chắc chắn. Việc hiểu rõ cấu tạo và nguyên lý của một gate valve system sẽ giúp các kỹ sư và chủ đầu tư tránh được những sai lầm tốn kém, đảm bảo hệ thống vận hành trơn tru trong hàng chục năm.

Gates valve là gì?

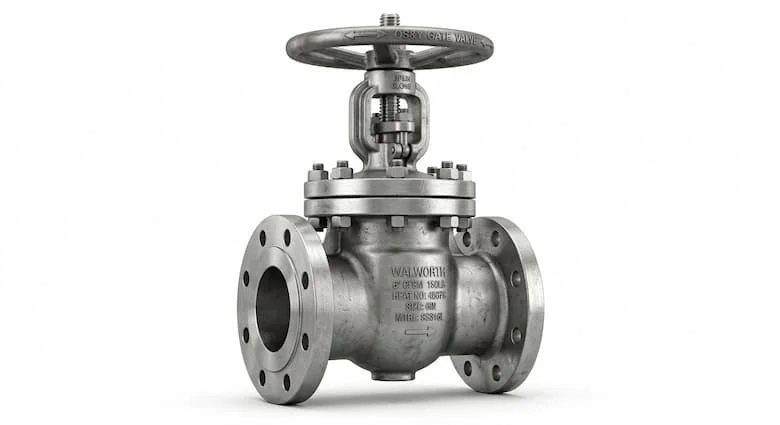

Gates valve (hay van cổng, van cửa) là loại van công nghiệp được thiết kế để đóng hoặc mở dòng chảy bằng cách nâng hạ đĩa van theo phương thẳng đứng. Tên gọi "cổng" xuất phát từ cơ chế hoạt động giống như một chiếc cổng chặn dòng lưu chất. Đây là loại van công nghiệp chuyên dụng được dùng để đóng/mở hoàn toàn dòng chảy, thường ứng dụng trong các môi trường như nước, hơi nóng, dầu và các loại hóa chất nhẹ.

Nguyên lý hoạt động của gate valve

Nguyên lý hoạt động của van cổng dựa trên sự di chuyển tịnh tiến của đĩa van. Khi van mở, đĩa van được nâng hoàn toàn lên khỏi đường ống, cho phép lưu chất đi qua với diện tích bề mặt tối đa, giúp đạt trạng thái "Full bore flow" (dòng chảy toàn phần). Nhờ thiết kế này, van cổng gần như không gây cản trở dòng chảy, giúp giảm thiểu tối đa tổn thất áp suất (pressure drop). Ngược lại, khi đóng, đĩa van ép chặt vào ghế van (seat), tạo ra độ kín cao cho hệ thống. Đặc biệt, thiết kế này cho phép dòng chảy theo cả hai hướng (Bi-directional flow), mang lại sự linh hoạt tuyệt đối cho người lắp đặt.

Phân tích chuyên sâu

Thông số kỹ thuật cơ bản cho Van cổng (Gate Valve)

• Kích thước danh định (Size): DN50 đến DN600 (2" – 24"), hoặc tùy chỉnh theo yêu cầu công trình.

• Áp lực làm việc (Pressure Class): Class 150, Class 300, Class 600 (tương đương với các tiêu chuẩn ANSI/ASME B16.5).

• Vật liệu thân van (Body Material): Thép không gỉ (Stainless Steel) CF8 (SS304) hoặc CF8M (SS316) để đảm bảo độ bền và chống ăn mòn.

• Kiểu kết nối (Connection): Mặt bích (Flanged ends) theo tiêu chuẩn ANSI B16.5 hoặc JIS/DIN.

• Tiêu chuẩn thiết kế (Design Standard): API 600 hoặc API 6D.

• Phương thức vận hành (Operation): Tay quay (Handwheel) dạng OS&Y (Outside Screw and Yoke - trục vít nổi) giúp dễ dàng theo dõi trạng thái đóng/mở của van.

• Đệm kín (Seat/Seal): Thép không gỉ kết hợp với Stellite hardfacing để kéo dài tuổi thọ khi tiếp xúc với lưu chất áp suất cao.

• Nhiệt độ làm việc: Phù hợp cho môi trường từ -29°C đến +425°C (tùy thuộc vào vật liệu làm kín).

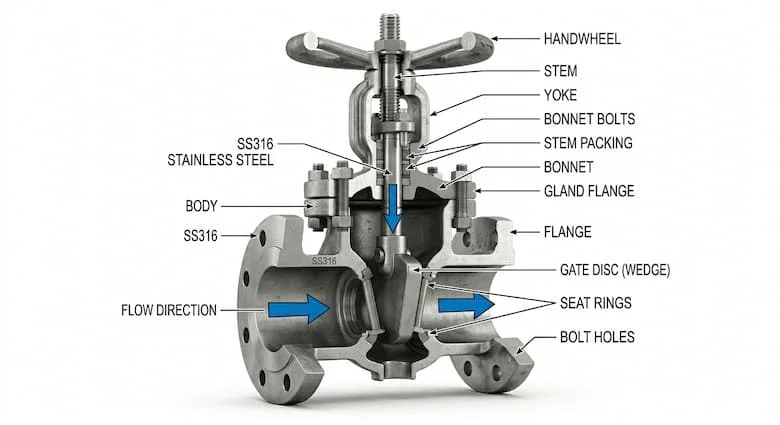

Cấu tạo chi tiết của van cổng

Một hệ thống van cổng hoàn chỉnh bao gồm các thành phần chủ chốt:

• Thân van (Body): Vỏ ngoài chịu áp lực chính, thường làm từ gang, inox hoặc thép.

• Nắp van (Bonnet): Phần bao bọc ty van, giúp bảo vệ và dễ dàng bảo trì bên trong.

• Ty van (Stem): Truyền lực từ tay quay xuống đĩa van.

• Đĩa van (Gate/Disc): Bộ phận trực tiếp chặn dòng chảy.

• Seat làm kín: Quyết định độ kín của van.

• Tay quay hoặc bộ truyền động: Cơ cấu điều khiển đóng mở.

Phân loại van cổng phổ biến

• Theo ty van: Ty nổi (Rising stem) dễ dàng nhận biết trạng thái đóng mở, trong khi ty chìm (Non-rising stem) rất phù hợp cho các hệ thống ngầm hoặc không gian hẹp.

• Theo vật liệu: Gang thường dùng cho nước sạch, trong khi inox hoặc thép carbon được ưu tiên cho môi trường ăn mòn hoặc nhiệt độ cao.

• Theo kết nối: Nối ren phù hợp đường ống nhỏ, mặt bích (flange) là lựa chọn bắt buộc cho đường ống lớn và áp suất cao.

So sánh van cổng với các loại van khác

Ứng dụng thực tế và sai lầm thường gặp

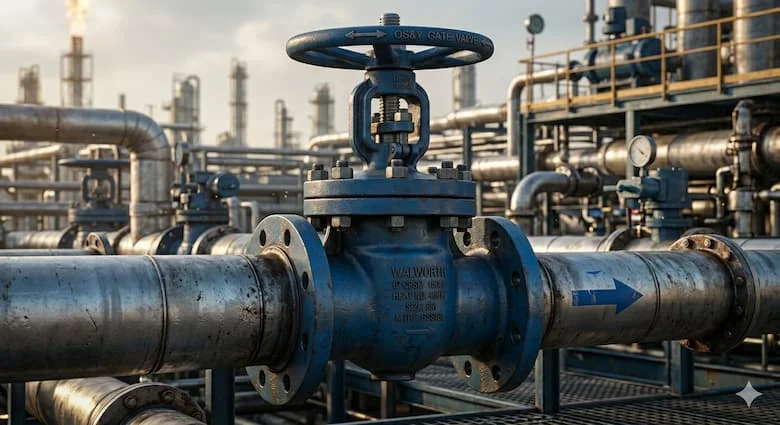

Van cổng đặc biệt phù hợp với các đường ống lớn do khả năng mở toàn phần. Chúng xuất hiện trong hầu hết các hệ thống cấp nước thành phố, nhà máy sản xuất hơi nóng, PCCC và công nghiệp dầu khí. Tuy nhiên, sai lầm phổ biến nhất của người dùng là sử dụng van cổng để "điều tiết lưu lượng". Việc mở van một phần khiến đĩa van bị rung động, gây xói mòn ghế van và dẫn đến kẹt van sau một thời gian ngắn. Ngoài ra, việc đóng mở quá nhanh đối với các hệ thống đường ống lớn có thể gây ra hiện tượng búa nước (water hammer), phá hỏng đường ống.

Hướng dẫn lắp đặt và bảo trì

Để đảm bảo tuổi thọ cho gate valve, hãy luôn tuân thủ các bước:

1. Kiểm tra: Làm sạch đường ống trước khi lắp để tránh rác bẩn làm xước seat.

2. Kỹ thuật: Siết bulong mặt bích theo hình chữ thập để tránh vênh van.

3. Vận hành: Thực hiện đóng mở định kỳ (tháng/quý) để ngăn chặn cặn vôi hoặc rỉ sét làm kẹt đĩa van.

4. Lưu ý: Không nên để van ở trạng thái mở hé quá lâu vì dòng lưu chất sẽ làm mòn nhanh bộ phận chặn dòng.

Câu hỏi thường gặp (FAQ)

1.Gates valve dùng để làm gì?

Dùng để đóng hoặc mở hoàn toàn dòng chảy trong các hệ thống đường ống lớn.

2.Gate valve có điều tiết được lưu lượng không?

Không, bạn không nên dùng van cổng để điều tiết vì sẽ làm hỏng đĩa van.

3.Gate valve và ball valve khác nhau thế nào?

Van cổng đóng chậm, ít mất áp; van bi đóng nhanh, linh hoạt hơn.

4.Chọn gate valve inox hay gang?

Chọn inox cho môi trường hóa chất/ăn mòn, gang cho nước sạch thông thường.

5.Bao lâu nên bảo trì?

Ít nhất 6 tháng/lần để kiểm tra gioăng và bôi trơn ty van.

Tổng kết

Việc lựa chọn đúng gates valve không chỉ đảm bảo sự ổn định của hệ thống mà còn giúp doanh nghiệp tiết kiệm hàng chục triệu đồng mỗi năm nhờ giảm thiểu chi phí bảo trì và thay thế. Hãy chú ý đến áp suất, nhiệt độ và vật liệu trước khi đưa ra quyết định cuối cùng.
