High Temperature Ball Valve: Giải Pháp Chống Rò Rỉ Cho Hệ Thống Nhiệt Độ Cao

Trong vận hành công nghiệp, không ít kỹ sư đã từng đối mặt với tình huống hệ thống hơi nóng (steam) ở 250°C đột ngột bị rò rỉ dù van vừa mới lắp đặt. Nguyên nhân phổ biến nhất chính là việc sử dụng van bi tiêu chuẩn cho các ứng dụng vượt quá giới hạn vật lý của chúng. Ở nhiệt độ cao, bộ phận làm kín (seat) bằng PTFE thông thường sẽ bị biến dạng nhiệt, dẫn đến hiện tượng "chảy dẻo", khiến van không còn khả năng đóng kín.

Hệ quả không chỉ dừng lại ở việc rò rỉ lưu chất. Khi nhiệt độ tăng, sự giãn nở của các chi tiết kim loại bên trong khiến bi van bị bó kẹt, việc đóng mở trở nên cực kỳ khó khăn, thậm chí gây gãy trục van. Đối với một nhà máy hóa chất hay hệ thống lò hơi (boiler), một sự cố nhỏ ở van có thể dẫn đến việc dừng toàn bộ dây chuyền (downtime), gây thiệt hại kinh tế rất lớn.

Chính vì vậy, nhu cầu sử dụng high temperature ball valve (van bi chịu nhiệt cao) trở nên cấp thiết trong các hệ thống:

• Steam line: Đường ống hơi bão hòa hoặc hơi quá nhiệt.

• Thermal oil: Hệ thống truyền nhiệt bằng dầu nóng tuần hoàn.

• Boiler & Heat Exchanger: Các thiết bị trao đổi nhiệt và nồi hơi công nghiệp.

• Nhà máy hóa chất: Nơi các phản ứng nhiệt diễn ra liên tục.

Việc đầu tư đúng dòng van bi chịu nhiệt cao ngay từ đầu là cách tốt nhất để bảo vệ hệ thống và tối ưu hóa chi phí vận hành dài hạn.

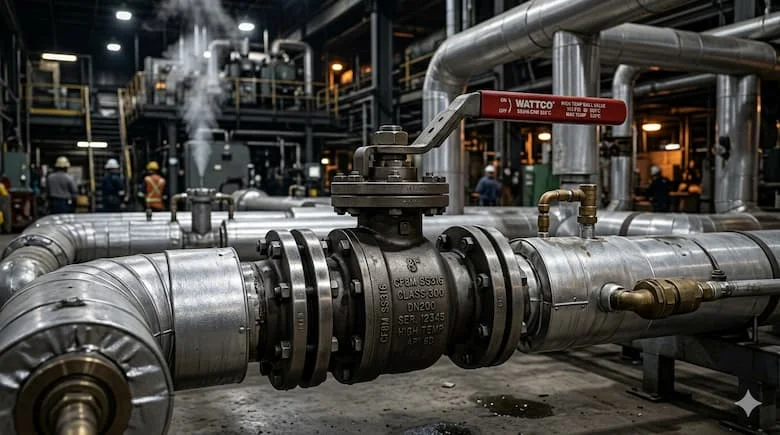

High Temperature Ball Valve Là Gì?

High temperature ball valve là dòng van bi chuyên dụng được thiết kế và chế tạo để hoạt động ổn định trong các môi trường có dải nhiệt độ khắc nghiệt, thường từ 180°C, 250°C cho đến hơn 400°C. Điểm khác biệt cốt lõi của dòng van này so với ball valve thông thường nằm ở sự thay đổi đồng bộ về vật liệu thân van, gioăng làm kín và đặc biệt là bộ phận seat (vòng đệm).

Về nguyên lý hoạt động, van vẫn sử dụng một bi van xoay 90° để điều khiển trạng thái ON/OFF dòng chảy. Tuy nhiên, cơ chế làm kín được nâng cấp bằng:

• Soft seat đặc biệt: Sử dụng các vật liệu polymer chịu nhiệt cao như RPTFE hoặc PEEK.

• Metal seat: Làm kín bằng kim loại tiếp xúc trực tiếp, cho phép chịu đựng nhiệt độ cực cao và môi trường mài mòn.

Trong kỹ thuật, các chuyên gia thường gọi chúng bằng các thuật ngữ chuyên môn như metal seated ball valve hoặc steam ball valve. Tùy vào môi chất, chúng ta có các biến thể như thermal oil valve (dùng cho dầu nhiệt) hoặc high heat valve nói chung. Việc phân loại này giúp người dùng định vị chính xác thiết bị cần thiết dựa trên đặc tính của lưu chất.

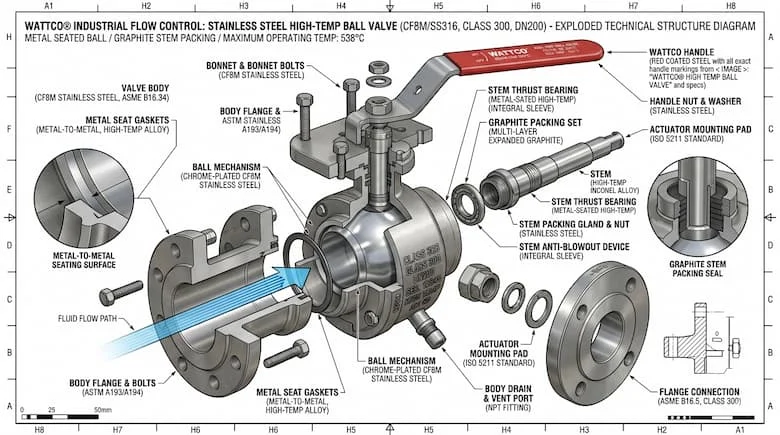

Cấu Tạo Của Van Bi Chịu Nhiệt Cao

Một chiếc van bi chịu nhiệt cao được cấu thành từ nhiều bộ phận, mỗi chi tiết đều phải đảm bảo tính đồng nhất về hệ số giãn nở nhiệt:

• Thân van (Body): Thường sử dụng thép đúc (WCB) cho hệ hơi hoặc inox (CF8, CF8M/Inox 304, 316) cho môi trường hóa chất.

• Bi van (Ball): Được gia công bề mặt cực kỳ chính xác. Với dòng metal seat, bi van thường được mạ thêm một lớp Chrome cứng hoặc Stellite để chống trầy xước.

• Trục van (Stem): Thiết kế chống thổi bay (Anti-blowout) để đảm bảo an toàn dưới áp suất lớn.

• Seat (Vòng đệm): Đây là linh kiện quan trọng nhất quyết định khả năng chịu nhiệt.

• Packing (Tết chèn): Sử dụng Graphite hoặc Expanded graphite để ngăn rò rỉ dọc theo trục van ở nhiệt độ cao.

• Bộ truyền động: Có thể là tay gạt dài để cách nhiệt hoặc các loại actuator điện/khí nén.

Phân tích chuyên sâu: Tại sao seat quyết định khả năng chịu nhiệt?

Trong một chiếc van bi, seat là điểm tiếp xúc chịu ma sát và áp lực trực tiếp từ bi van. Ở nhiệt độ cao, các vật liệu nhựa thông thường sẽ mất đi độ đàn hồi và độ cứng bề mặt. Nếu seat bị hỏng, van sẽ mất khả năng làm kín ngay lập tức. Đó là lý do các dòng van chịu nhiệt 400°C bắt buộc phải dùng Metal Seat, nơi cả bi và đệm đều là kim loại được rà khít (lapping) với nhau đến từng micron.

Phân Loại Van Bi Chịu Nhiệt Cao

Dựa trên nhu cầu đa dạng của khách hàng, van bi chịu nhiệt được chia thành các nhóm chính:

Phân loại theo kiểu Seat

• Soft Seated: Thường dùng PEEK hoặc Devlon. Ưu điểm là giá thành phải chăng, độ kín khít 100% (Zero Leakage) nhưng giới hạn nhiệt độ thường dưới 250°C.

• Metal Seated: Sử dụng hợp kim cứng. Chịu được nhiệt độ cực cao và các môi trường lưu chất có lẫn tạp chất rắn (slurry). Đây là lựa chọn số 1 cho hệ steam cao áp.

Phân loại theo vật liệu và kết nối

• Vật liệu: Carbon steel (cho dầu khí, hơi nóng thông thường), Stainless steel (cho thực phẩm, hóa chất ăn mòn) và Alloy steel (cho các ứng dụng đặc biệt).

• Kết nối: Threaded (nối ren), Flanged (mặt bích tiêu chuẩn) hoặc Welded (nối hàn cho hệ thống siêu cao áp).

Phân loại theo điều khiển

• Manual: Tay gạt hoặc hộp số (Gear).

• Automation: Pneumatic actuator (khí nén) hoặc Electric actuator (điện), cho phép tích hợp vào hệ thống điều khiển trung tâm của nhà máy.

Thông Số Kỹ Thuật Quan Trọng Cần Biết

Khi lựa chọn high temperature ball valve, bạn cần đặc biệt lưu ý đến mối quan hệ giữa nhiệt độ và áp suất:

1. Nhiệt độ làm việc tương ứng với vật liệu Seat:

   • PTFE: ~180°C.

   • PEEK: ~250°C.

   • Metal seat: 400°C - 600°C+.

2. Áp suất danh định: PN16, PN25, PN40 hoặc theo chuẩn Mỹ Class 150, 300, 600.

3. Tiêu chuẩn thiết kế: ANSI (Mỹ), JIS (Nhật), DIN (Đức), API 6D (Dầu khí).

Giải thích kỹ thuật: Tại sao nhiệt độ càng cao thì áp suất cho phép càng giảm?

Đây là nguyên lý về giới hạn bền của vật liệu kim loại. Khi nhiệt độ tăng lên, độ bền kéo và độ cứng của thép sẽ giảm đi. Do đó, một chiếc van có thể chịu được 40 bar ở nhiệt độ thường, nhưng khi ở 400°C, nó có thể chỉ còn an toàn ở mức 20 bar. Việc không nắm rõ biểu đồ "Pressure-Temperature Rating" là nguyên nhân hàng đầu dẫn đến nứt vỡ thân van.

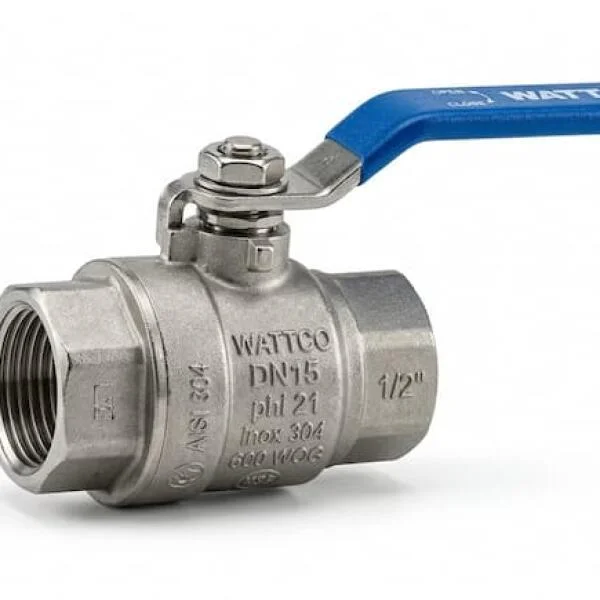

So Sánh Van Bi Chịu Nhiệt Và Van Bi Thông Thường

Hậu quả khi chọn sai: Nếu bạn dùng van thường cho hệ hơi nóng, lớp PTFE sẽ bị "nướng chín" và tách rời khỏi thân van, vụn nhựa này có thể trôi vào đường ống làm kẹt các thiết bị đo hoặc bẫy hơi phía sau.

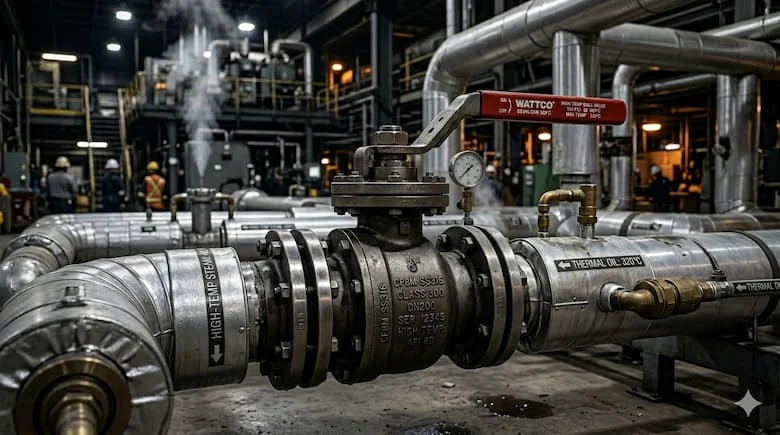

High Temperature Ball Valve Được Dùng Ở Đâu?

Sản phẩm này là thành phần không thể thiếu trong các hạ tầng kỹ thuật nặng:

• Lò hơi và Hệ thống Steam: Cần metal seat để chịu đựng sự mài mòn của hơi nước ở vận tốc cao.

• Hệ thống dầu tải nhiệt: Yêu cầu packing bằng graphite để đảm bảo không rò rỉ dầu gây cháy nổ.

• Ngành Xi măng & Luyện kim: Môi trường có nhiệt độ môi trường và môi chất cực lớn, thường xuyên có bụi bẩn.

• Nhà máy lọc dầu: Kiểm soát các dòng lưu chất hydrocacbon ở nhiệt độ cao.

Tại sao steam cần metal seat? Vì hơi nước ở áp suất cao có khả năng cắt (erosion) cực mạnh. Metal seat với bề mặt tôi cứng sẽ chống lại sự xói mòn này hiệu quả hơn bất kỳ loại nhựa nào.

Những Sai Lầm Thường Gặp Khi Chọn Van Bi Chịu Nhiệt

Nhiều khách hàng khi mua van bi chịu nhiệt cao thường mắc phải các sai sót đáng tiếc:

1. Chỉ nhìn áp suất: Chọn van PN40 nhưng lại dùng seat PTFE cho môi trường 250°C. Kết quả là van hỏng ngay trong ngày đầu tiên.

2. Không tính đến giãn nở nhiệt: Lắp đặt quá khít khiến khi nóng lên, đường ống giãn nở gây áp lực dọc trục làm cong vênh thân van.

3. Dùng sai Actuator: Lắp bộ điều khiển điện ngay sát thân van nóng mà không có giá đỡ cách nhiệt (mounting kit), dẫn đến cháy board mạch do nhiệt đối lưu.

Sai lầm này dẫn đến việc rò rỉ (leak), kẹt bi van và buộc phải dừng hệ thống khẩn cấp, gây lãng phí chi phí nhân công và vật tư thay thế.

Cách Chọn Van Bi Chịu Nhiệt Cao Phù Hợp

Hãy thực hiện theo checklist chuyên gia dưới đây:

• Bước 1: Xác định chính xác môi chất (Steam bão hòa, dầu nhiệt hay khí nóng?).

• Bước 2: Xác định nhiệt độ vận hành tối đa và nhiệt độ ổn định.

• Bước 3: Kiểm tra áp suất tại điểm làm việc (Working Pressure).

• Bước 4: Chọn vật liệu thân (WCB cho dầu, Inox cho hóa chất).

• Bước 5: Chọn Seat (Dưới 250°C dùng PEEK, trên 250°C dùng Metal).

• Bước 6: Kiểm tra chuẩn kết nối hiện tại của hệ thống (JIS, ANSI...).

• Bước 7: Lựa chọn phương thức điều khiển phù hợp với mức độ tự động hóa.

Lời khuyên: Nếu chưa chắc chắn về loại phù hợp, bạn nên tham khảo kỹ datasheet hoặc chuyên gia kỹ thuật của nhà cung cấp.

Câu Hỏi Thường Gặp (FAQ)

1. High temperature ball valve chịu được tối đa bao nhiêu độ?

Tùy cấu trúc, nhưng các dòng metal seat cao cấp có thể chịu được từ 450°C đến 600°C.

2. Có dùng van bi chịu nhiệt cho steam được không?

Hoàn toàn được. Thực tế đây là ứng dụng phổ biến nhất, giúp đóng ngắt nhanh hơn so với van cầu.

3. Nên dùng Inox 304 hay 316 cho van chịu nhiệt?

Inox 316 là lựa chọn tối ưu hơn vì nó giữ được tính chất cơ lý tốt hơn và chống ăn mòn hiệu quả hơn ở nhiệt độ cao so với 304.

Kết Luận

High temperature ball valve là giải pháp then chốt giúp duy trì sự ổn định và an toàn cho các hệ thống nhiệt độ cao hiện nay. Việc lựa chọn đúng loại seat và vật liệu thân van không chỉ giúp kéo dài tuổi thọ thiết bị mà còn bảo vệ nhà máy khỏi những sự cố dừng máy không đáng có.
