BS 5154 Gate Valve: Tiêu Chuẩn Vàng Và Giải Pháp Kiểm Soát Dòng Chảy Toàn Diện Trong Công Nghiệp

Trong hệ sinh thái kỹ thuật của các công trình hiện đại, từ những tòa cao ốc chọc trời đến các nhà máy sản xuất quy mô lớn, hệ thống đường ống được ví như "mạch máu" duy trì sự sống. Để điều tiết và kiểm soát dòng chảy trong các mạch máu này, van cửa (gate valve) đóng vai trò là cơ quan then chốt. Tuy nhiên, giữa hàng ngàn loại van trên thị trường, BS 5154 gate valve nổi lên như một biểu tượng của sự tin cậy, được bảo chứng bởi các tiêu chuẩn khắt khe từ Anh Quốc (British Standard).

Việc lựa chọn thiết bị không chỉ dừng lại ở công năng mà còn là câu chuyện về tính pháp lý và sự an toàn. Đối với các dự án yêu cầu tiêu chuẩn quốc tế, nếu chọn sai loại van không đạt chuẩn BS 5154, nhà thầu có thể phải đối mặt với rủi ro bị từ chối nghiệm thu, gây thiệt hại nghiêm trọng về tiến độ và tài chính. Bài viết này sẽ đi sâu phân tích tại sao dòng van này lại trở thành chuẩn mực bắt buộc và cách tối ưu hóa sự hiện diện của chúng trong hệ thống của bạn.

1. BS 5154 Gate Valve Là Gì? Định Nghĩa Và Bối Cảnh Kỹ Thuật

1.1. Định nghĩa chuẩn hóa

BS 5154 gate valve là dòng van cổng được thiết kế, sản xuất và thử nghiệm nghiêm ngặt theo tiêu chuẩn BS 5154 (British Standard 5154). Đây là tiêu chuẩn kỹ thuật do Viện Tiêu chuẩn Anh (BSI) ban hành, áp dụng cho các loại van cửa được chế tạo từ hợp kim đồng hoặc các loại vật liệu gang dùng trong công nghiệp.

Dòng van này thường được ứng dụng để kiểm soát các môi chất phổ biến như:

• Nước sạch và nước thải.

• Hệ thống hơi nước áp suất thấp.

• Các loại dầu nhẹ và khí không ăn mòn.

1.2. Tại sao tiêu chuẩn Anh (BS) lại quan trọng?

Tiêu chuẩn BS nói chung và BS 5154 nói riêng được coi là một trong những hệ thống quy chuẩn hoàn thiện nhất thế giới. Các sản phẩm đạt chuẩn này phải trải qua quá trình kiểm định khắt khe về:

• Độ dày thành van để chịu áp suất.

• Thành phần hóa học của vật liệu đúc để chống ăn mòn.

• Khả năng vận hành liên tục mà không gây rò rỉ.

Tại Việt Nam, các dự án hạ tầng lớn hoặc các công trình có vốn đầu tư nước ngoài thường ưu tiên chuẩn BS vì tính tương thích cao với các thiết bị phụ trợ khác và sự an tâm tuyệt đối về chất lượng.

2. Nguyên Lý Hoạt Động: Cơ Chế "Cửa Sập" Đầy Tinh Tế

BS 5154 gate valve vận hành dựa trên một nguyên lý đơn giản nhưng cực kỳ hiệu quả: sử dụng một đĩa van hình nêm hoặc hình tấm di chuyển lên xuống dọc theo trục van.

2.1. Quá trình đóng và mở

• Khi mở toàn phần: Đĩa van được kéo lên hoàn toàn, nằm gọn trong nắp van (bonnet). Lúc này, lòng van trống rỗng, cho phép lưu chất đi qua theo một đường thẳng.

• Khi đóng toàn phần: Đĩa van hạ xuống thấp nhất, ép chặt vào hai vòng đệm làm kín (seat) ở thân van, chặn đứng hoàn toàn dòng chảy.

2.2. Ưu thế về mặt vật lý

Vì dòng chảy đi qua van theo đường thẳng, không bị bẻ hướng như van cầu (globe valve), nên gate valve mang lại những lợi ích vượt trội:

• Tổn thất áp suất cực thấp: Gần như bằng không, giúp tiết kiệm năng lượng cho máy bơm áp lực.

• Không gây rung lắc: Hạn chế hiện tượng xoáy dòng chảy, giúp bảo vệ các thiết bị đo lường lắp đặt phía sau van.

• Phù hợp đường ống lớn: Khả năng kiểm soát lưu lượng khổng lồ mà không gây cản trở.

3. Phân Tích Cấu Tạo Chuyên Sâu: Từng Bộ Phận Là Một Cam Kết Chất Lượng

Một chiếc van cổng đạt chuẩn BS 5154 không chỉ là khối kim loại vô tri, mà là sự kết hợp của nhiều linh kiện được gia công cơ khí chính xác.

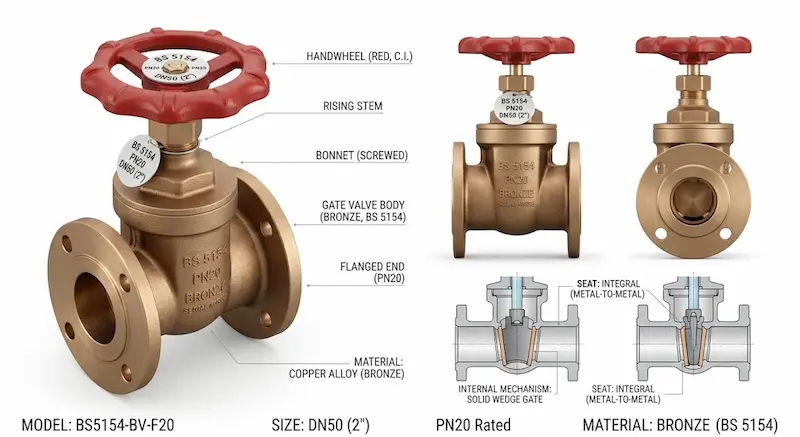

3.1. Thân van (Body)

Thân van là bộ phận chịu lực chính, thường được đúc từ:

• Gang cầu (Ductile Iron): Chịu được va đập và áp suất cao, ít bị nứt vỡ hơn gang xám.

• Đồng (Brass/Bronze): Dùng cho các size nhỏ, có khả năng chống oxy hóa tuyệt vời trong môi trường nước.

3.2. Đĩa van (Wedge)

Đây là bộ phận then chốt quyết định độ kín. Trong tiêu chuẩn BS 5154, đĩa van thường có dạng hình nêm (wedge) để khi hạ xuống, lực ép sẽ phân bổ đều lên các bề mặt làm kín, đảm bảo không một giọt nước nào có thể lọt qua.

3.3. Trục van (Stem)

Trục van truyền lực từ vô lăng điều khiển xuống đĩa van. Một trục van tốt theo chuẩn BS phải đảm bảo:

• Độ cứng cao, không bị cong vênh khi gặp áp lực lớn.

• Bề mặt ren được gia công mịn màng để việc đóng mở nhẹ nhàng, không tốn sức.

3.4. Hệ thống làm kín (Gasket & Packing)

Các lớp gioăng (gasket) nằm giữa thân và nắp van, kết hợp với lớp tết chèn (packing) ở cổ van, ngăn chặn rò rỉ môi chất ra môi trường bên ngoài.

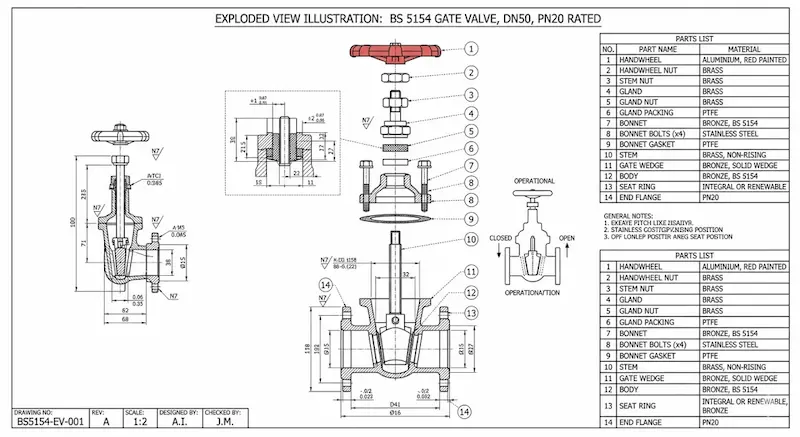

4. Thông Số Kỹ Thuật Và Các Phân Loại Phổ Biến

4.1. Thông số định danh

• Tiêu chuẩn: BS 5154.

• Kích thước (DN): Từ DN50 (2") đến DN600 (24") hoặc lớn hơn.

• Áp lực làm việc (PN): Phổ biến nhất là PN10 (10 bar) và PN16 (16 bar).

• Kết nối: Thường là mặt bích (flanged) để đảm bảo độ chắc chắn.

4.2. Phân loại theo thiết kế trục (Stem Type)

Đây là điểm mà các kỹ sư cần đặc biệt lưu ý khi thiết kế không gian lắp đặt:

• Van cổng ty nổi (Rising Stem): Khi mở, trục van sẽ trồi lên cao khỏi vô lăng. Ưu điểm là giúp nhân viên vận hành chỉ cần nhìn qua là biết van đang mở hay đóng. Tuy nhiên, cần không gian phía trên đủ rộng để trục van có thể di chuyển.

• Van cổng ty chìm (Non-rising Stem): Trục van nằm cố định bên trong thân khi xoay vô lăng, chỉ có đĩa van di chuyển lên xuống. Loại này cực kỳ phù hợp cho các khu vực chật hẹp như tầng hầm, hố van ngầm hoặc hộp kỹ thuật.

5. So Sánh BS 5154 Với Các Tiêu Chuẩn Quốc Tế Khác

Việc nhầm lẫn giữa các tiêu chuẩn là nguyên nhân hàng đầu dẫn đến sai sót trong lắp đặt và mua sắm.

Insight: Mặc dù về công năng là tương đương, nhưng kích thước lỗ bu-lông và khoảng cách giữa các lỗ trên mặt bích của BS 5154 và DIN thường khác nhau. Bạn không thể lắp một van chuẩn BS vào một đường ống chuẩn DIN mà không có bộ chuyển đổi (adapter).

6. Ứng Dụng Thực Tế: BS 5154 Gate Valve Được Tin Dùng Ở Đâu?

Nhờ sự bền bỉ vượt thời gian, dòng van này xuất hiện tại hầu hết các vị trí quan trọng của hệ thống hạ tầng.

6.1. Hệ thống Phòng cháy chữa cháy (PCCC)

Trong PCCC, sự tin cậy là tuyệt đối. Van cổng đạt chuẩn BS thường được lắp đặt tại các cụm bơm trung tâm, các trụ cấp nước ngoài trời vì chúng đảm bảo luôn hoạt động ổn định sau thời gian dài không sử dụng.

6.2. Hệ thống Cấp nước đô thị và Tòa nhà

Với các chung cư cao tầng, áp lực nước ở các tầng hầm là rất lớn. Van cổng PN16 chuẩn BS 5154 là lựa chọn ưu tiên để kiểm soát các đường ống trục chính, đảm bảo nước được cung cấp liên tục mà không bị sụt áp.

6.3. Hệ thống HVAC (Điều hòa không khí trung tâm)

Trong các hệ thống Chiller (nước lạnh), van cổng giúp cách ly các đoạn ống để bảo trì máy móc mà không phải xả toàn bộ hệ thống nước trong tòa nhà.

7. Những Sai Lầm Thường Gặp Và Hậu Quả Khôn Lường

Chọn mua và lắp đặt bs 5154 gate valve đòi hỏi sự cẩn trọng cực cao. Dưới đây là những lỗi phổ biến:

1. Sai tiêu chuẩn mặt bích: Như đã phân tích, lỗi này dẫn đến việc không thể kết nối van với đường ống, gây đình trệ thi công.

2. Chọn sai mức áp suất (PN): Sử dụng van PN10 cho hệ thống có áp lực đỉnh lên đến 14 bar sẽ làm cong đĩa van hoặc gây nứt thân van, dẫn đến thảm họa rò rỉ.

3. Dùng van để điều tiết (Throttling): Đây là lỗi kỹ thuật cơ bản. Van cổng chỉ được thiết kế để ĐÓNG hoặc MỞ hoàn toàn. Nếu để van hé mở một nửa để điều chỉnh lưu lượng, dòng chảy áp lực cao sẽ mài mòn đĩa van nhanh chóng, khiến van không bao giờ có thể đóng kín được nữa.

4. Bỏ qua vật liệu gioăng: Dùng gioăng cao su thường cho hệ thống dẫn dầu nhẹ sẽ khiến gioăng bị trương nở và hỏng chỉ sau vài ngày.

8. Checklist Lựa Chọn BS 5154 Gate Valve Cho Nhà Thầu

Để đảm bảo mua đúng, dùng trúng, hãy thực hiện theo các bước sau:

• Kiểm tra hồ sơ thiết kế: Dự án yêu cầu chuẩn BS 5154 hay tiêu chuẩn nào khác?

• Xác định thông số áp suất: PN10, PN16 hay cao hơn?

• Lựa chọn kiểu ty: Ty nổi (dễ quan sát) hay ty chìm (tiết kiệm không gian)?

• Môi chất vận hành: Nước sạch, nước thải hay dầu? (Để chọn vật liệu thân van phù hợp)

• Chứng chỉ CO/CQ: Luôn yêu cầu nhà cung cấp cung cấp đầy đủ chứng chỉ xuất xứ và chất lượng để phục vụ nghiệm thu.

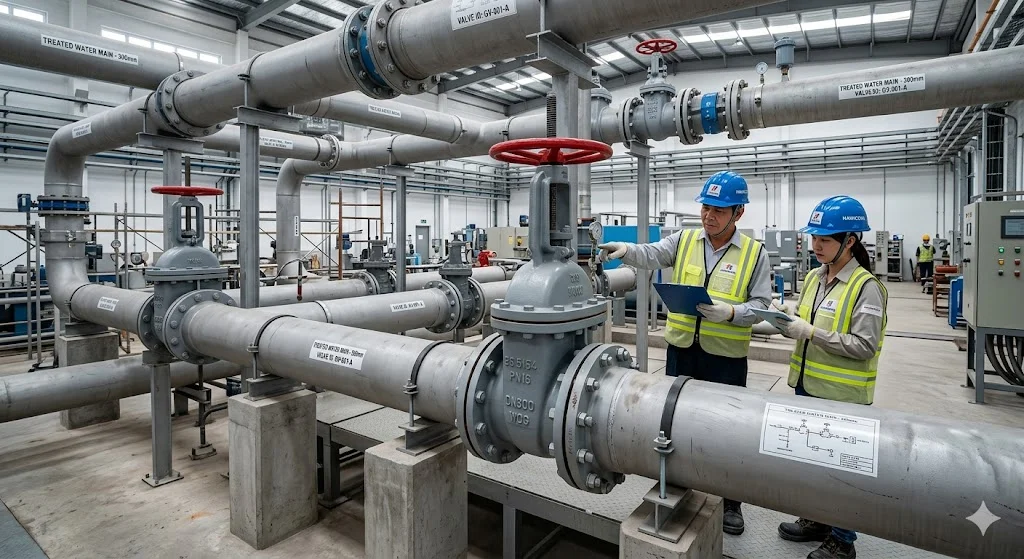

9. Hướng Dẫn Lắp Đặt Và Bảo Trì Đúng Kỹ Thuật

Lắp đặt đúng cách giúp van kéo dài tuổi thọ gấp 2-3 lần.

9.1. Lưu ý khi lắp đặt

• Làm sạch: Đảm bảo lòng ống sạch bụi bẩn trước khi lắp van. Cát hoặc sỏi nhỏ kẹt trong kẽ hở giữa đĩa van và thân van là nguyên nhân hàng đầu gây rò rỉ.

• Siết bu-lông đều tay: Siết theo hình sao để mặt bích van ép đều vào mặt bích ống, tránh làm vặn xoắn thân van.

• Kiểm tra hướng: Mặc dù van cổng có thể lắp hai chiều, nhưng nên ưu tiên lắp theo hướng mũi tên chỉ dẫn (nếu có) trên thân van.

9.2. Bảo trì định kỳ

• Vận hành thử: Ngay cả khi không cần dùng, nên thực hiện đóng/mở van hoàn toàn ít nhất 6 tháng một lần để đảm bảo trục van không bị bám cặn hoặc kẹt cứng.

• Bôi trơn: Tra mỡ định kỳ vào phần ren của trục van (đối với van ty nổi) để thao tác luôn nhẹ nhàng.

10. Giải Đáp Các Câu Hỏi Thường Gặp (FAQ)

Câu 1: BS 5154 gate valve có đắt hơn các loại van thông thường không?

Thường có giá cao hơn các dòng van không tiêu chuẩn khoảng 15-20%. Tuy nhiên, chi phí này rẻ hơn rất nhiều so với chi phí sửa chữa rò rỉ hoặc bị phạt do không đạt nghiệm thu.

Câu 2: Tại sao vô lăng van cổng lại cần xoay nhiều vòng mới đóng được?

Đây là cơ chế giảm tốc và tăng lực ép. Việc đóng van từ từ cũng giúp ngăn chặn hiện tượng "búa nước" (water hammer) gây vỡ đường ống khi dòng chảy bị ngắt đột ngột.

Câu 3: Có thể dùng BS 5154 gate valve cho hệ thống nước nóng không?

Được, nếu đĩa van là kim loại và gioăng làm kín là vật liệu chịu nhiệt như PTFE hoặc Graphite. Không nên dùng loại đĩa bọc cao su thông thường cho nước trên 80°C.

Kết Luận: Đầu Tư Vào BS 5154 Là Đầu Tư Vào Sự Bền Vững

BS 5154 gate valve không đơn thuần là một lựa chọn kỹ thuật; nó là giải pháp bảo hiểm cho toàn bộ hệ thống cơ điện của công trình. Việc thấu hiểu từ cấu tạo, nguyên lý đến các tiêu chuẩn so sánh giúp nhà thầu và kỹ sư vận hành luôn làm chủ được hệ thống, giảm thiểu rủi ro và tối ưu hóa chi phí vận hành lâu dài.

Khi đối diện với những dự án quy mô, hãy luôn nhớ rằng: "Chất lượng của một hệ thống chỉ mạnh bằng mắt xích yếu nhất của nó". Đừng để một chiếc van cổng kém chất lượng làm hỏng đi công sức của hàng ngàn con người thi công. Hãy lựa chọn BS 5154 để khẳng định đẳng cấp và uy tín cho mỗi mét đường ống mà bạn lắp đặt.
