Hiểu Rõ KITZ Gate Valve Specification: Chìa Khóa Cho Hệ Thống Vận Hành An Toàn

Trong lĩnh vực kỹ thuật công nghiệp, việc lựa chọn thiết bị không đơn thuần là mua một sản phẩm, mà là chọn một giải pháp đảm bảo an toàn cho toàn bộ hệ thống. KITZ gate valve specification không chỉ là những con số vô hồn trên datasheet; chúng quyết định liệu hệ thống của bạn có hoạt động ổn định hay sẽ đối mặt với thảm họa rò rỉ và dừng máy đột ngột.

Tình huống thực tế thường gặp là kỹ sư chọn sai thông số áp suất hoặc vật liệu, dẫn đến việc van bị ăn mòn nhanh chóng hoặc không thể đóng kín dưới áp lực cao. Đặc biệt, với các hệ thống hơi nóng (steam), việc không đọc kỹ KITZ gate valve specification có thể dẫn đến cháy nổ nếu van không chịu được nhiệt độ vận hành.

KITZ là thương hiệu van cổng KITZ đến từ Nhật Bản, nổi tiếng với sự khắt khe trong tiêu chuẩn kỹ thuật. Việc nắm vững các thông số của KITZ gate valve hay KITZ valve specification giúp bạn:

• Chọn đúng loại van phù hợp với môi chất.

• Tăng tuổi thọ cho toàn bộ đường ống.

• Đảm bảo an toàn tuyệt đối cho nhân sự vận hành.

KITZ Gate Valve Là Gì?

Theo định nghĩa kỹ thuật, KITZ gate valve là một dòng van cổng công nghiệp được thiết kế để đóng hoặc mở hoàn toàn dòng lưu chất trong hệ thống đường ống. Đây là loại van "On/Off" điển hình, vận hành bằng cách nâng hoặc hạ một đĩa van (gate) hình nêm để ngăn chặn hoặc cho phép dòng chảy đi qua.

Sản phẩm này sở hữu những đặc điểm vượt trội từ nền tảng sản xuất Nhật Bản:

• Thiết kế bền bỉ: Khả năng chịu lực va đập và áp suất tốt.

• Tiêu chuẩn khắt khe: Đáp ứng các hệ tiêu chuẩn quốc tế như JIS và ANSI.

• Vật liệu đa dạng: Từ đồng, gang đến thép không gỉ.

Phân tích chiều sâu: Tại sao chỉ dùng để On/Off?

Van cổng được thiết kế để dòng chảy đi thẳng khi mở hoàn toàn, giúp giảm tối đa tổn thất áp suất. Tuy nhiên, nếu dùng để điều tiết (mở một phần), áp lực dòng chảy sẽ xoáy mạnh vào đáy đĩa van và ghế van (seat), gây ra hiện tượng mài mòn cơ học cực nhanh. Do đó, để bảo vệ KITZ gate valve, bạn tuyệt đối không nên sử dụng chúng như một van tiết lưu.

Nguyên Lý Hoạt Động Của KITZ Gate Valve

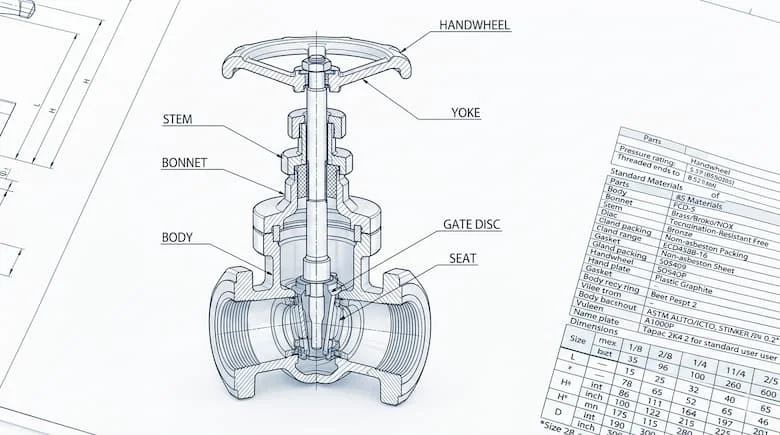

Về cơ bản, một bộ van cổng KITZ bao gồm các thành phần chính: Thân van (Body), Nắp van (Bonnet), Trục van (Stem), Đĩa van (Gate disc) và Ghế van (Seat).

Cơ chế hoạt động khá trực quan: Khi quay tay quay (handwheel) theo chiều ngược kim đồng hồ, trục van sẽ kéo đĩa van đi lên, mở ra khoảng trống hoàn toàn cho dòng chảy. Ngược lại, khi đóng van, đĩa nêm sẽ được đẩy xuống, ép chặt vào ghế van để tạo độ kín khít.

Tại sao đóng mở chậm lại là ưu điểm?

So với ball valve (van bi) đóng mở cực nhanh, gate valve yêu cầu nhiều vòng quay để đóng hết hành trình. Điều này thực tế rất có lợi trong các hệ thống đường ống lớn. Việc đóng chậm giúp ngăn ngừa hiện tượng "búa nước" (water hammer) – một cú shock áp suất có thể làm vỡ đường ống hoặc phá hủy các thiết bị đo lường nhạy cảm. Ngoài ra, thiết kế dòng chảy thẳng giúp tổn thất áp suất qua van thấp hơn nhiều so với globe valve (van cầu).

KITZ Gate Valve Specification Gồm Những Gì?

Để đọc hiểu một bản datasheet của KITZ, bạn cần bóc tách 5 yếu tố kỹ thuật cốt lõi sau:

1. Kích thước (Size): KITZ cung cấp dải size rộng từ các dòng nhỏ cho dân dụng (1/2”, 1”) đến các dòng công nghiệp nặng (DN15 – DN300 và lớn hơn).

2. Áp suất làm việc (Pressure Rating): Phổ biến nhất là chuẩn JIS 10K, 16K hoặc Class 150, Class 300 của ANSI. Class này quyết định độ dày của thân van và khả năng chịu tải của hệ thống.

3. Vật liệu (Material):

   • Brass/Bronze: Dùng cho nước lạnh, nước nóng hoặc hơi thấp áp.

   • Cast Iron (Gang): Tiết kiệm chi phí cho các hệ thống nước sạch, PCCC.

   • Stainless Steel (Inox 304/316): Dành riêng cho môi trường ăn mòn hoặc thực phẩm.

4. Kiểu kết nối: Bao gồm nối ren (Threaded) cho size nhỏ, mặt bích (Flanged) cho hệ thống lớn và hàn (Socket weld) cho yêu cầu kín tuyệt đối.

5. Nhiệt độ và lưu chất: Mỗi thông số vật liệu sẽ đi kèm một biểu đồ Pressure-Temperature định rõ giới hạn hoạt động.

Phân tích: Sự quan trọng của Valve Class

Việc chọn Valve Class (ví dụ Class 150 vs Class 300) ảnh hưởng trực tiếp đến độ an toàn. Một hệ thống vận hành ở 20 bar không thể sử dụng van Class 150 (giới hạn khoảng 19 bar ở nhiệt độ phòng). Việc dùng quá tải áp suất sẽ khiến thân van bị biến dạng hoặc nứt vỡ, gây nguy hiểm cho khu vực xung quanh.

Phân Loại KITZ Gate Valve

KITZ phân loại sản phẩm của họ rất chi tiết để tối ưu cho từng mục đích sử dụng cụ thể:

• Theo vật liệu:

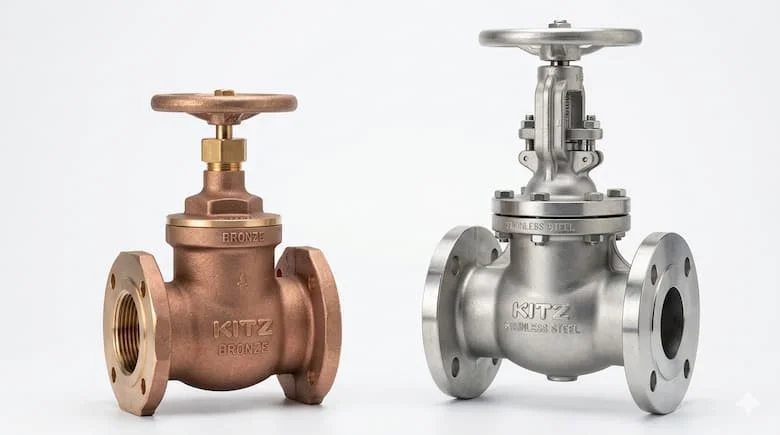

  • KITZ brass/bronze gate valve: Ưu tiên cho hệ thống dân dụng, HVAC và hơi nóng nhẹ nhờ khả năng chống oxy hóa tốt trong nước.

  • KITZ stainless steel gate valve: Là lựa chọn hàng đầu cho các nhà máy hóa chất và dược phẩm nhờ tính trơ hóa học cao.

• Theo tiêu chuẩn:

  • JIS (Japanese Industrial Standards): Dòng phổ biến nhất tại thị trường Việt Nam nhờ sự tương thích với các thiết bị máy móc nhập khẩu từ Nhật và Châu Á.

  • ANSI/ASME: Dùng trong các dự án dầu khí hoặc nhà máy theo tiêu chuẩn Mỹ.

Khi nào nên dùng van Inox? Van inox không chỉ chống gỉ sét mà còn đảm bảo bề mặt không bị bong tróc, nhiễm bẩn vào dòng sản phẩm. Đây là lý do tại sao trong ngành sữa hay nước giải khát, inox 316 là vật liệu bắt buộc.

So Sánh KITZ Gate Valve Với Globe Valve Và Ball Valve

Việc hiểu sự khác biệt giúp bạn không lắp đặt nhầm vị trí van trong hệ thống:

Lời khuyên từ chuyên gia: Gate valve là lựa chọn kinh tế và hiệu quả nhất cho các đường ống lớn (từ DN50 trở lên) nơi cần dòng chảy thông suốt. Nếu bạn cần điều chỉnh lưu lượng nước chính xác, hãy sử dụng Globe valve.

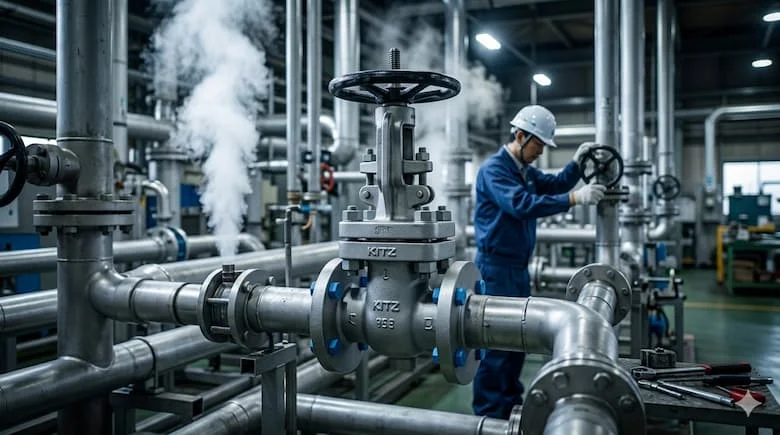

Ứng Dụng KITZ Gate Valve Trong Công Nghiệp

Thương hiệu KITZ đã khẳng định vị thế tại Việt Nam thông qua sự hiện diện dày đặc trong các khu công nghiệp:

• Hệ thống cấp nước và PCCC: Nhờ độ bền và khả năng chịu áp lực tốt.

• Nhà máy dầu khí & Hóa chất: Nơi yêu cầu các chứng chỉ khắt khe về vật liệu.

• Hệ thống HVAC: Sử dụng trong các đường ống nước lạnh trung tâm của tòa nhà cao tầng.

• Nhà máy thực phẩm: Các dòng van cổng inox vi sinh giúp đảm bảo tiêu chuẩn vệ sinh.

Tại các công ty Nhật Bản, KITZ gần như là tiêu chuẩn mặc định. Điều này xuất phát từ tính đồng bộ cao trong KITZ gate valve specification, giúp việc thay thế và bảo trì trở nên vô cùng đơn giản, không lo ngại về sai lệch kích thước mặt bích hay bước ren.

Những Sai Lầm Thường Gặp Khi Chọn KITZ Gate Valve

Dưới đây là những sai lầm có thể khiến bạn mất tiền oan hoặc gây sự cố:

1. Dùng Gate Valve để tiết lưu: Như đã phân tích, đĩa van sẽ bị rung động và mài mòn (vết cắt sẹo), dẫn đến việc sau này van không thể đóng kín được nữa.

2. Sai tiêu chuẩn mặt bích: Lắp van chuẩn JIS vào mặt bích chuẩn ANSI. Dù kích thước có vẻ gần bằng nhau, nhưng tâm lỗ bu lông sẽ lệch, gây rò rỉ ngay lập tức khi vận hành.

3. Lắp ngược chiều (đối với dòng đặc biệt): Mặc dù đa số gate valve là hai chiều (bi-directional), một số dòng có lỗ cân bằng áp suất chỉ cho phép lắp theo một chiều nhất định.

4. Không kiểm tra nhiệt độ làm việc: Một số dòng van gang chỉ chịu được tối đa 120°C, nếu đưa vào hệ thống hơi 180°C, gioăng làm kín sẽ nóng chảy hoàn toàn.

Cách Đọc KITZ Gate Valve Specification (Checklist)

Trước khi đặt hàng hoặc lắp đặt, hãy thực hiện kiểm tra nhanh theo checklist sau:

•  Bước 1: Kiểm tra Model (Ví dụ: KITZ 10FCL, KITZ AK150S...).

•  Bước 2: Xác định vật liệu (Ký hiệu trên thân van: B cho Bronze, FC cho Cast Iron, SCS cho Stainless Steel).

•  Bước 3: Kiểm tra Pressure Rating (Số ghi trên thân: 10K, 150, 300...).

•  Bước 4: Đối chiếu chuẩn Piping (Hệ ống đang dùng là JIS hay ANSI?).

•  Bước 5: Xác nhận nhiệt độ môi chất để chọn loại gioăng phù hợp.

•  Bước 6: Kiểm tra kiểu kết nối thực tế trên công trường.

FAQ: Câu Hỏi Thường Gặp Về KITZ Gate Valve

1. KITZ Gate Valve Specification dùng tiêu chuẩn nào là chính?

KITZ sản xuất theo cả tiêu chuẩn Nhật Bản (JIS) và Mỹ (ANSI/ASME). Tại Việt Nam, chuẩn JIS 10K là loại phổ biến nhất.

2. Van cổng KITZ bằng đồng có dùng cho hơi nóng được không?

Có, các dòng Bronze của KITZ chịu nhiệt rất tốt, thường dùng cho các hệ thống hơi bão hòa áp suất thấp.

3. Làm sao phân biệt van KITZ chính hãng và hàng giả?

Hàng chính hãng có logo KITZ đúc nổi sắc nét, lớp sơn phủ đồng đều và quan trọng nhất là số lô sản xuất (Heat number) để truy xuất nguồn gốc trong chứng chỉ CO/CQ.

Tổng Kết

Việc thấu hiểu kitz gate valve specification không chỉ giúp bạn tối ưu hóa chi phí đầu tư mà còn là cam kết cho sự an toàn và bền vững của công trình. Một chiếc van đúng thông số sẽ vận hành êm ái hàng chục năm, trong khi một lựa chọn sai lầm có thể trả giá bằng những giờ dừng máy đắt đỏ.
