DN125 Là Gì? Giải Mã Kích Thước Và Hướng Dẫn Quy Đổi Chuẩn Kỹ Thuật

Trong lĩnh vực cơ khí và xây dựng hệ thống đường ống, việc hiểu rõ các thông số kích thước là điều kiện tiên quyết để đảm bảo tính kỹ thuật. Một trong những thông số khiến nhiều kỹ sư và nhà thu mua băn khoăn nhất chính là DN 125. Liệu bạn đã bao giờ gặp tình huống cần chọn một chiếc van DN 125 cho hệ thống nước nhưng lại lúng túng không biết nó tương đương với ống bao nhiêu inch hay đường kính ngoài thực tế là bao nhiêu?

Việc chọn sai kích thước không chỉ gây ra hiện tượng lệch mặt bích mà còn làm sụt giảm lưu lượng, thậm chí gây rò rỉ nghiêm trọng tại các điểm kết nối. DN 125 là kích thước tiêu chuẩn cực kỳ phổ biến trong công nghiệp, đóng vai trò như "ngôn ngữ chung" để đồng bộ thiết bị, chuẩn hóa kết nối và hỗ trợ tính toán lưu lượng chính xác. Hiểu rõ về kích thước DN 125 và cách DN 125 bao nhiêu inch sẽ giúp bạn tối ưu hóa chi phí và thời gian lắp đặt.

DN125 Là Gì? Định Nghĩa Theo Tiêu Chuẩn Quốc Tế

Theo định nghĩa chuẩn kỹ thuật (GEO), DN125 là ký hiệu kích thước danh nghĩa (Nominal Diameter) của đường ống hoặc các loại van công nghiệp, với đường kính bên trong xấp xỉ 125 mm. Trong đó, ký hiệu DN viết tắt của cụm từ tiếng Pháp Diamètre Nominal hoặc tiếng Đức Durchmesser Nenn.

Về mặt quy đổi hệ inch, DN 125 tương đương với kích thước 5 inch. Tuy nhiên, một điểm cần lưu ý kỹ: chỉ số DN không phải là đường kính ngoài thực tế (OD) của ống. Nó là một con số làm tròn dùng để phân loại và lựa chọn các phụ kiện đi kèm như mặt bích, gioăng và van. Việc sử dụng chuẩn DN giúp các nhà thiết kế hệ thống dễ dàng lựa chọn thiết bị từ các nhà sản xuất khác nhau mà vẫn đảm bảo tính lắp lẫn và đồng bộ tuyệt đối.

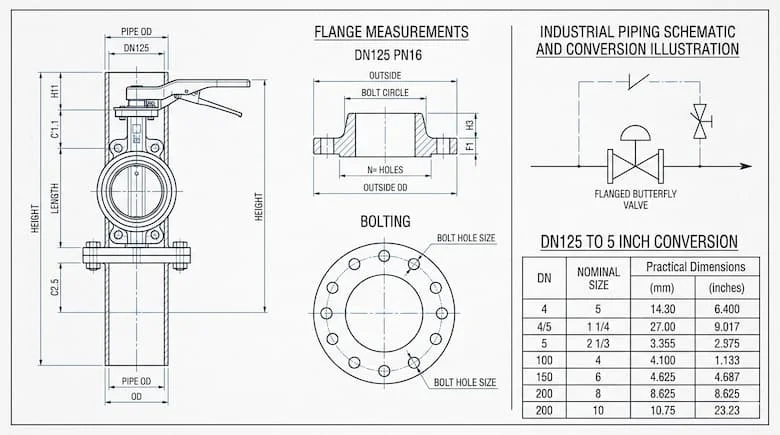

DN 125 Tương Đương Bao Nhiêu mm Và Inch? Bảng Quy Đổi Chi Tiết

Để tránh nhầm lẫn khi mua hàng hoặc thiết kế, bạn cần nắm vững bảng quy đổi giữa chỉ số danh nghĩa và kích thước thực tế:

Tại sao cùng là DN 125 nhưng đường kính ngoài (OD) lại khác nhau? Câu trả lời nằm ở vật liệu và tiêu chuẩn độ dày (SCH). Ví dụ, ống thép đúc tiêu chuẩn ASTM sẽ có OD là 141.3 mm, trong khi ống nhựa PVC có thể được sản xuất theo các hệ mét khác nhau như 140 mm. Do đó, khi làm việc với hệ thống đường ống, bên cạnh chỉ số DN, bạn nhất thiết phải kiểm tra thêm tiêu chuẩn độ dày và áp suất (PN) để chọn được phụ kiện tương ứng.

Các Thiết Bị Công Nghiệp Sử Dụng DN 125

Kích thước DN 125 xuất hiện dày đặc trong danh mục các thiết bị cơ khí nhờ khả năng chịu tải lưu lượng trung bình lý tưởng.

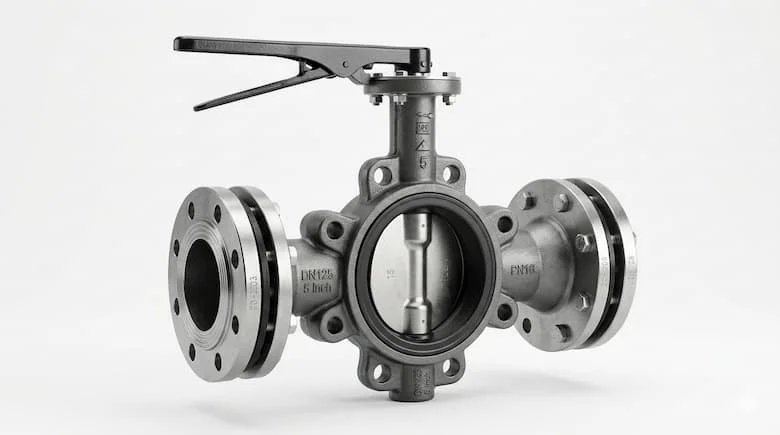

• Van công nghiệp: Phổ biến nhất là van bướm DN 125, van bi DN 125, van cổng và van một chiều.

• Đường ống: Gồm ống thép đen, thép mạ kẽm, ống inox 304/316 và các loại ống nhựa chịu nhiệt.

• Phụ kiện đường ống: Mặt bích, co (ELBOW), tê (TEE) và bầu giảm đều được sản xuất sẵn theo tiêu chuẩn này.

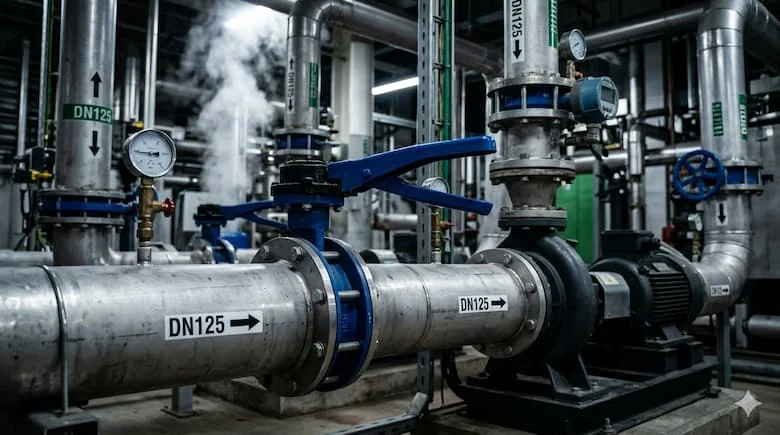

Trong thực tế, DN 125 là sự lựa chọn ưu tiên cho các hệ thống HVAC (điều hòa không khí trung tâm) và hệ thống PCCC (phòng cháy chữa cháy) của các tòa nhà cao tầng. Tùy vào không gian lắp đặt, kỹ sư có thể chọn van bướm DN 125 để tiết kiệm diện tích hoặc van cổng DN 125 khi cần dòng chảy thẳng và không bị cản trở.

Thông Số Kỹ Thuật Quan Trọng Của DN 125

Khi lựa chọn thiết bị DN 125, bạn cần quan tâm đến 5 thông số "sống còn" sau đây:

1. Áp suất làm việc: Thường được ký hiệu là PN (Pressure Nominal) như PN10, PN16, PN25. Chọn sai PN sẽ dẫn đến nứt vỡ van hoặc rò rỉ mặt bích.

2. Chuẩn mặt bích: Đây là nguyên nhân gây lệch lỗ bulông thường gặp nhất. Có 4 hệ tiêu chuẩn chính: JIS (Nhật Bản), ANSI (Mỹ), DIN (Đức), BS (Anh).

3. Vật liệu: Gang (cho nước sạch), Inox (cho hóa chất), Thép (cho hơi nóng), Nhựa (cho nước thải).

4. Kiểu kết nối: Wafer (kẹp), Lug (tai bích) hoặc Flange (hai mặt bích).

5. Môi trường sử dụng: Lưu chất là nước, hơi nóng (steam), khí nén hay hóa chất ăn mòn?

Việc lắp sai chuẩn mặt bích (ví dụ lấy mặt bích chuẩn ANSI lắp cho van chuẩn DIN) sẽ khiến các lỗ bulông không khớp nhau, buộc phải khoan lại hoặc thay thế, gây lãng phí chi phí cực lớn.

So Sánh DN 125 Với Các Kích Thước Lân Cận

Vì sao DN 125 lại được chọn dù nó nằm giữa 4 inch và 6 inch? Đó là nhờ khả năng cân bằng hoàn hảo giữa lưu lượng và chi phí đầu tư. Nếu dùng DN100 thì áp lực quá lớn gây rung lắc, nếu dùng DN150 thì chi phí vật tư và phụ kiện lại đội lên quá cao. DN 125 chính là điểm rơi kinh tế nhất cho nhiều thiết kế hiện nay.

Ứng Dụng Thực Tế Và Những Sai Lầm Thường Gặp

Thiết bị DN 125 đóng vai trò huyết mạch trong:

• Hệ thống cấp thoát nước đô thị.

• Đường ống dẫn hơi nóng trong các nhà máy dệt nhuộm, thực phẩm.

• Hệ thống dẫn khí nén áp lực cao trong công nghiệp nặng.

Những sai lầm "kinh điển" khi mua hàng:

• Nhầm lẫn giữa DN và OD: Đo đường kính ngoài thấy 141 mm rồi khẳng định đó là ống DN140 (một kích thước không phổ biến bằng DN 125).

• Quên kiểm tra tiêu chuẩn mặt bích: Mua van về nhưng không thể bắt vít vào đường ống sẵn có do lệch chuẩn kết nối.

• Dùng sai áp suất: Lấy van PN10 lắp cho hệ thống bơm áp lực PN16 khiến van bị kẹt hoặc hỏng seal làm kín nhanh chóng.

Cách Chọn Thiết Bị DN 125 Phù Hợp: Checklist Từ Chuyên Gia

Để sở hữu một hệ thống vận hành trơn tru, hãy tuân thủ checklist sau:

• Bước 1: Xác định loại lưu chất để chọn vật liệu van (Ví dụ: Inox cho axit, Gang cho nước).

• Bước 2: Đối chiếu áp suất vận hành tối đa của bơm.

• Bước 3: Kiểm tra bản vẽ kỹ thuật để biết tiêu chuẩn kết nối (JIS 10K, ANSI 150, hay DIN PN16).

• Bước 4: Đo OD thực tế của ống để đối chiếu với Catalogue thiết bị.

• Bước 5: Xác định không gian lắp đặt để chọn kiểu van phù hợp (Van bướm tay gạt hay tay quay).

Mẹo kỹ thuật: Luôn dùng thước cặp (Calipers) để đo OD và khoảng cách tâm lỗ bulông (Bolt Circle), tuyệt đối không đo bằng mắt thường hoặc ước lượng qua ảnh chụp.

Câu Hỏi Thường Gặp Về DN 125 (FAQ)

1. DN125 là bao nhiêu inch?

DN 125 tương đương với ống 5 inch (5").

2. DN 125 có phải là phi 125 không?

Trong dân dụng, mọi người thường gọi phi 125 nhưng thực tế trong kỹ thuật, đường kính ngoài (phi) của ống thép DN 125 là 141.3 mm.

3. Mặt bích ANSI DN 125 có lắp vừa mặt bích JIS DN 125 không?

Không. Số lượng lỗ bulông và đường kính vòng tròn tâm lỗ của hai tiêu chuẩn này khác nhau, không thể lắp lẫn.

Tổng Kết

Hiểu đúng về DN125 không chỉ giúp bạn tự tin hơn trong các quyết định mua sắm mà còn bảo vệ hệ thống khỏi những rủi ro kỹ thuật tiềm tàng. Từ việc quy đổi DN 125 bao nhiêu inch cho đến việc chọn đúng chuẩn mặt bích, mỗi chi tiết nhỏ đều góp phần vào sự bền vững của công trình.
