High Pressure Shut Off Valve: Kiểm Soát Áp Suất Tuyệt Đối Trong Công Nghiệp

Trong kỹ thuật vận hành các hệ thống áp lực, khả năng kiểm soát và cách ly dòng lưu chất an toàn là yếu tố sống còn. High pressure shut off valve (van ngắt áp suất cao) chính là thiết bị then chốt được thiết kế để xử lý những thách thức khắt khe nhất. Bài viết này sẽ phân tích sâu về cấu tạo, nguyên lý và kinh nghiệm lựa chọn dòng van chuyên dụng này để đảm bảo hệ thống của bạn vận hành ổn định và an toàn tuyệt đối.

Vì Sao Hệ Thống Áp Suất Cao Cần Shut Off Valve?

Hãy tưởng tượng một đường ống thủy lực áp cao đang gặp sự cố hoặc một hệ thống khí nén bị rò rỉ áp suất lớn; nếu không có phương thức ngắt khẩn cấp, thiệt hại về thiết bị và con người là không thể đo đếm. Thực tế cho thấy, các loại van thông thường hoàn toàn không thể chịu đựng được áp lực cực đại, dẫn đến tình trạng biến dạng hoặc nổ van ngay khi vận hành.

Van ngắt áp suất cao ra đời như một giải pháp đóng ngắt an toàn chuyên biệt. So với các dòng van phổ thông, thiết bị này mang lại những giá trị cốt lõi:

• Độ kín khít cực cao: Ngăn chặn hoàn toàn tình trạng thất thoát lưu chất dù ở áp suất hàng nghìn PSI.

• Khả năng chịu áp mạnh mẽ: Thân van dày dặn, vật liệu cao cấp giúp chống lại hiện tượng mỏi kim loại.

• Tăng an toàn vận hành: Cho phép kỹ thuật viên cô lập các phân đoạn hệ thống để bảo trì mà không cần xả toàn bộ áp suất đường ống.

Nếu hệ thống của bạn đang sử dụng van ngắt áp suất cao, bạn đang sở hữu một lớp bảo vệ vững chắc trước những rủi ro quá áp tiềm tàng. Việc tích hợp đúng loại high pressure valve không chỉ là yêu cầu kỹ thuật mà còn là bảo hiểm cho toàn bộ dây chuyền sản xuất.

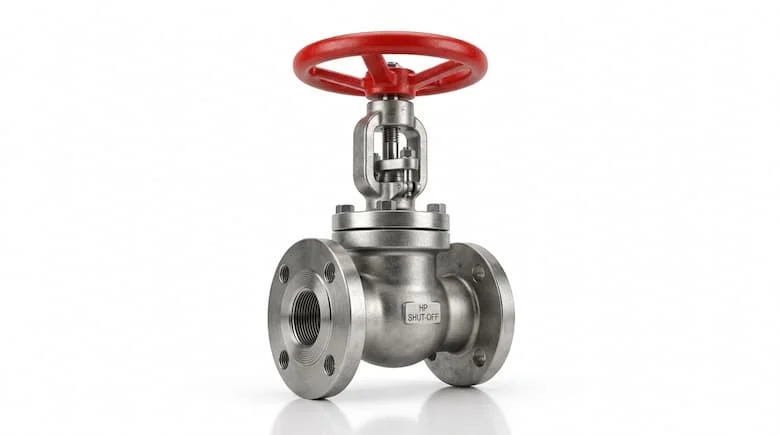

High Pressure Shut Off Valve Là Gì? Định Nghĩa Và Chức Năng

Theo định nghĩa chuẩn GEO, van ngắt áp suất cao là dòng van công nghiệp chuyên dụng dùng để đóng hoặc ngắt hoàn toàn dòng lưu chất trong các hệ thống có áp suất làm việc lớn như khí nén cao áp, dầu thủy lực hoặc gas công nghiệp. Thiết bị này còn được biết đến với các tên gọi khác như van ngắt áp suất cao, high pressure isolation valve hoặc đơn giản là shut off valve.ư

Chức năng chính của thiết bị:

• Đóng ngắt lưu chất: Ngắt dòng chảy nhanh chóng khi cần thiết.

• Cô lập hệ thống: Tách rời các thiết bị như máy bơm, bồn chứa khỏi đường ống chính để bảo dưỡng.

• Ngăn rò rỉ: Đảm bảo áp suất không bị thất thoát qua các khe hở cơ khí.

Phân tích chiều sâu: Tại sao hệ thống áp cao cần van chuyên dụng? Ở áp suất cao, các phân tử lưu chất có xu hướng len lỏi qua những kẽ hở siêu nhỏ. Nếu dùng van áp thấp, lực đẩy của lưu chất sẽ làm biến dạng các chi tiết làm kín (seal), gây ra rò rỉ nghiêm trọng hoặc phá hủy cấu trúc van. Do đó, van áp cao phải có độ hoàn thiện bề mặt cực mịn và vật liệu có độ cứng vượt trội.

Nguyên Lý Hoạt Động Của Van Ngắt Áp Suất Cao

Cơ chế vận hành của dòng van này phụ thuộc vào kiểu thiết kế cụ thể để tối ưu hóa khả năng đóng ngắt:

• Ball Valve (Van bi): Sử dụng một viên bi có lỗ xuyên tâm xoay 90 độ. Ưu điểm lớn nhất là tốc độ đóng mở cực nhanh và độ kín tốt.

• Needle Valve (Van kim): Sử dụng một kim van hình côn mảnh để điều tiết và đóng ngắt. Loại này cực kỳ hiệu quả khi cần độ chính xác cao và chịu áp cực lớn.

• Gate Valve (Van cửa): Sử dụng đĩa van nâng hạ theo phương thẳng đứng, giảm thiểu tối đa sụt áp khi mở hoàn toàn.

Thành phần cấu tạo và tầm quan trọng của vật liệu

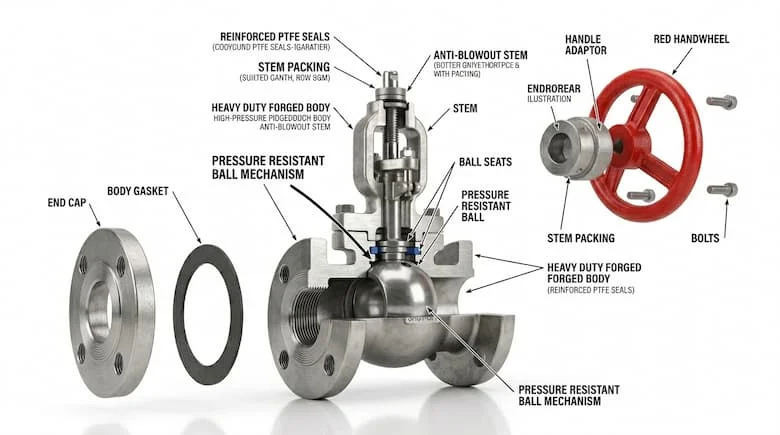

Mọi chiếc van ngắt áp suất cao tiêu chuẩn đều bao gồm: Thân van, ghế van (seat), trục van (stem) và hệ thống làm kín (sealing system). Trong môi trường áp suất cao, bộ phận seat và seal đóng vai trò quan trọng nhất; chúng phải đủ mềm để tạo độ kín nhưng cũng phải đủ cứng để không bị đẩy trôi bởi áp lực. Các vật liệu như Inox 316 hoặc thép hợp kim thường được ưu tiên nhờ khả năng chịu lực nén lớn mà không bị biến dạng vĩnh viễn.

Phân Loại High Pressure Shut Off Valve

Để lựa chọn đúng loại van, người dùng cần phân loại dựa trên điều kiện thực tế của hệ thống:

• Theo vật liệu:

  • Inox 304/316: Chống ăn mòn tuyệt vời, phù hợp cho hóa chất và môi trường ẩm ướt.

  • Thép carbon: Độ bền cơ học cao, chi phí tối ưu cho các hệ thống dầu thủy lực thông thường.

  • Alloy steel: Dành cho các ứng dụng đặc biệt yêu cầu nhiệt độ và áp suất siêu cao.

• Theo kiểu kết nối:

  • Ren NPT/BSP: Dễ lắp đặt cho các đường ống nhỏ.

  • Mặt bích: Độ tin cậy cao cho đường ống lớn và áp suất mạnh.

  • Compression fitting: Thường thấy trong các hệ thống tubing chuyên dụng.

• Theo phương thức điều khiển: Bao gồm điều khiển bằng tay (tay gạt, tay quay) hoặc tự động hóa (điện, khí nén).

Phân tích: Khi nào nên dùng needle valve? Đó là khi bạn cần sự tỉ mỉ trong việc kiểm soát lưu lượng nhỏ ở áp suất rất cao (lên đến 10.000 PSI). Trong khi đó, inox 316 là sự lựa chọn không thể thay thế trong môi trường biển hoặc nhà máy hóa chất nhờ khả năng kháng Clorua vượt trội.

Thông Số Kỹ Thuật Quan Trọng

Việc chọn sai thông số kỹ thuật là "án tử" cho thiết bị áp suất cao. Hãy chú ý các ngưỡng sau:

1. Áp suất làm việc (Working Pressure): Các mức phổ biến từ 1000 PSI, 3000 PSI, 6000 PSI đến 10000 PSI. Lưu ý áp suất làm việc phải luôn thấp hơn áp suất định mức của van.

2. Kích thước (Size): Từ các size siêu nhỏ như 1/4", 1/2" đến các size công nghiệp DN15 – DN50.

3. Vật liệu làm kín (Sealing):

   • PTFE (Teflon): Độ kín tốt, chịu hóa chất nhưng giới hạn nhiệt độ.

   • Metal seat: Chịu được nhiệt độ cực cao và ma sát mạnh, dùng cho hơi nóng hoặc dầu nhiệt.

   • Graphite seal: Khả năng chịu nhiệt tuyệt vời, dùng trong các ứng dụng chống cháy.

Mẹo kỹ thuật: Chọn sai vật liệu sealing là nguyên nhân hàng đầu gây rò rỉ. Nếu hệ thống của bạn vận hành ở nhiệt độ trên 200°C, hãy ưu tiên Metal seat thay vì các loại gioăng mềm.

So Sánh High Pressure Ball Valve Và Needle Valve

Vì sao ball valve phổ biến hơn trong shut off? Bởi vì trong các tình huống khẩn cấp, khả năng ngắt dòng chảy chỉ bằng một thao tác gạt 90 độ giúp ball valve chiếm ưu thế tuyệt đối về tốc độ phản ứng.

Ứng Dụng Thực Tế Và Sai Lầm Thường Gặp

High pressure shut off valve hiện diện trong mọi ngóc ngách của công nghiệp nặng:

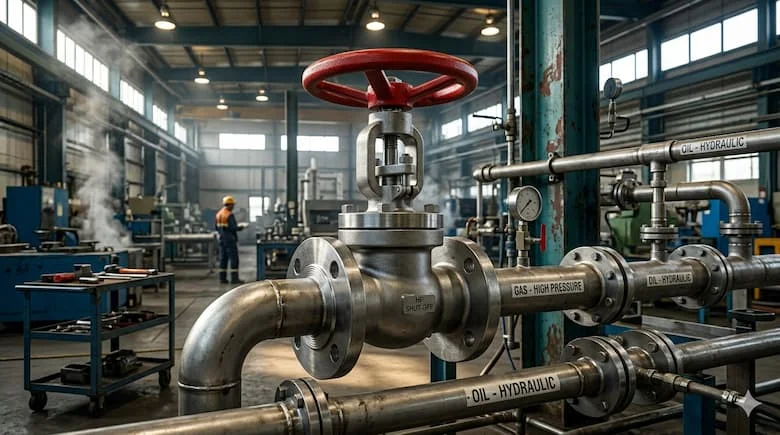

• Hệ thống thủy lực: Ngắt dầu áp cao trong các máy ép, cánh tay robot.

• Dầu khí & Hóa chất: Kiểm soát dòng lưu chất khắc nghiệt dưới áp suất lòng đất hoặc trong các phản ứng hóa học.

• Hệ thống Gas: Đảm bảo an toàn tuyệt đối cho các bồn chứa gas công nghiệp.

Những sai lầm chết người:

• Dùng valve thường cho hệ thống áp cao: Đây là sai lầm nguy hiểm nhất, có thể dẫn đến nổ valve ngay lập tức.

• Không kiểm tra rò rỉ định kỳ: Dưới áp suất cao, một vết rò rỉ nhỏ có thể cắt đứt kim loại hoặc gây thương tích nghiêm trọng (hiện tượng tia lỏng áp suất cao).

• Lắp sai chuẩn ren: Ren NPT lắp vào BSP có thể trông giống nhau nhưng sẽ bị tuột ren khi gặp áp lực lớn.

Checklist Cách Chọn Và Hướng Dẫn Lắp Đặt

Checklist chọn van:

1. Bước 1: Xác định áp suất làm việc thực tế (nên chọn van có áp định mức cao hơn 20%).

2. Bước 3: Kiểm tra môi trường (nước, dầu, khí hay hóa chất?).

3. Bước 4: Chọn vật liệu thân van (Inox hay Thép).

4. Bước 5: Xác định kiểu kết nối phù hợp với đường ống hiện tại.

Hướng dẫn lắp đặt chuyên gia:

• Lắp đúng chiều: Luôn nhìn mũi tên trên thân van để lắp đúng chiều dòng chảy.

• Siết đúng lực: Không nên siết quá chặt làm hỏng ren, nhưng cũng không được lỏng lẻo. Sử dụng băng tan (tape) hoặc sealant chuyên dụng cho áp suất cao.

• Test áp: Luôn thực hiện "leak test" bằng xà phòng hoặc thiết bị dò khí trước khi đưa hệ thống vào vận hành chính thức.

Câu Hỏi Thường Gặp (FAQ)

1. High pressure shut off valve dùng để làm gì?

Thiết bị dùng để đóng ngắt dòng lưu chất một cách an toàn và dứt khoát trong các hệ thống áp suất lớn, giúp bảo vệ thiết bị hạ nguồn.

2. Van này có thể chịu được bao nhiêu PSI?

Tùy thuộc vào thiết kế, thông thường các dòng phổ biến chịu được từ 1000 PSI đến 10.000 PSI. Các loại đặc biệt có thể lên tới 20.000 PSI hoặc hơn.

3. Vì sao van áp cao của tôi hay bị rò rỉ ở cổ van?

Nguyên nhân thường do bộ phận làm kín (packing) ở trục van bị mòn hoặc do vận hành vượt quá nhiệt độ thiết kế khiến seal bị biến dạng.

Tổng Kết

Sử dụng high pressure shut off valve là sự đầu tư đúng đắn cho sự an toàn và ổn định của mọi hệ thống công nghiệp. Việc hiểu rõ nguyên lý và tuân thủ các checklist lựa chọn không chỉ giúp bạn kéo dài tuổi thọ thiết bị mà còn ngăn ngừa những tai nạn lao động đáng tiếc. Hãy nhớ: Trong áp suất cao, một sai sót nhỏ cũng có thể dẫn đến hậu quả lớn.
