Khớp Nối Nhanh Clamp Inox: Kết Nối Vi Sinh Đỉnh Cao Cho Công Nghiệp

Trong các hệ thống sản xuất hiện đại, đặc biệt là ngành thực phẩm và dược phẩm, yêu cầu về vệ sinh và tốc độ bảo trì luôn được đặt lên hàng đầu. Hãy tưởng tượng một dây chuyền sản xuất sữa cần tháo rời toàn bộ hệ thống ống dẫn hàng ngày để vệ sinh CIP (Cleaning In Place). Nếu sử dụng kết nối ren truyền thống, kỹ thuật viên sẽ mất hàng giờ đồng hồ, chưa kể nguy cơ tồn đọng vi khuẩn trong các kẽ ren.

Đây chính là lúc bộ cùm clamp trở thành "vị cứu tinh". Với khả năng tháo lắp chỉ trong vài giây mà không cần dụng cụ chuyên dụng, giải pháp này giải quyết triệt để bài toán thời gian và an toàn vệ sinh. Các loại khớp nối clamp inox hay clamp inox vi sinh không chỉ đảm bảo độ kín khít tuyệt đối mà còn loại bỏ hoàn toàn các "điểm chết" – nơi vi khuẩn có thể trú ngụ. Việc sử dụng stainless steel clamp fitting chất lượng cao chính là tiêu chuẩn vàng để hệ thống của bạn vận hành trơn tru và đạt các chứng chỉ quốc tế khắt khe.

Khớp Nối Nhanh Clamp Inox Là Gì?

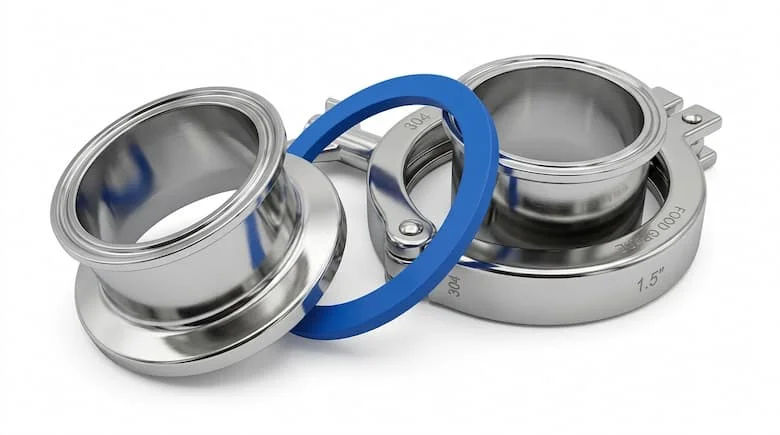

Khớp nối nhanh clamp inox (hay còn gọi là bộ cùm clamp) là một cụm phụ kiện cơ khí được thiết kế để kết nối hai đầu ống hoặc thiết bị một cách nhanh chóng dựa trên cơ chế ép chặt. Theo tiêu chuẩn kỹ thuật, một bộ clamp hoàn chỉnh bao gồm hai đầu nối (ferrule), một vòng đệm (gasket) và một cái kẹp (clamp) để siết chặt toàn bộ cấu trúc.

Sản phẩm này còn được biết đến rộng rãi với các tên gọi như clamp vi sinh, inox clamp fitting, hoặc phổ biến nhất trong các tài liệu kỹ thuật quốc tế là tri clamp stainless steel.

Phân tích chiều sâu: Vì sao Clamp ưu việt hơn kết nối ren?

Trong hệ vi sinh, kết nối ren thường bị hạn chế do các rãnh ren là môi trường lý tưởng cho vi khuẩn sinh sôi và rất khó làm sạch triệt để. Ngược lại, khớp nối clamp tạo ra một bề mặt tiếp xúc phẳng, nhẵn mịn bên trong lòng ống. Khi siết chặt, gioăng đệm sẽ lấp đầy khoảng trống, tạo thành một dòng chảy liền mạch. Điều này không chỉ giúp việc vệ sinh dễ dàng hơn mà còn giảm thiểu tổn thất áp suất và ngăn ngừa nhiễm chéo giữa các mẻ sản xuất.

Nguyên Lý Hoạt Động Của Clamp Inox

Nguyên lý cốt lõi của bộ cùm clamp dựa trên sự kết hợp lực ép đồng tâm. Khi bạn đặt gioăng gasket vào giữa hai mặt ferrule và đóng bộ kẹp clamp lại, hành động siết bu lông (hoặc tay vặn) sẽ tạo ra một lực ép cực đại lên vòng đệm, biến nó thành một màng ngăn kín khít hoàn hảo.

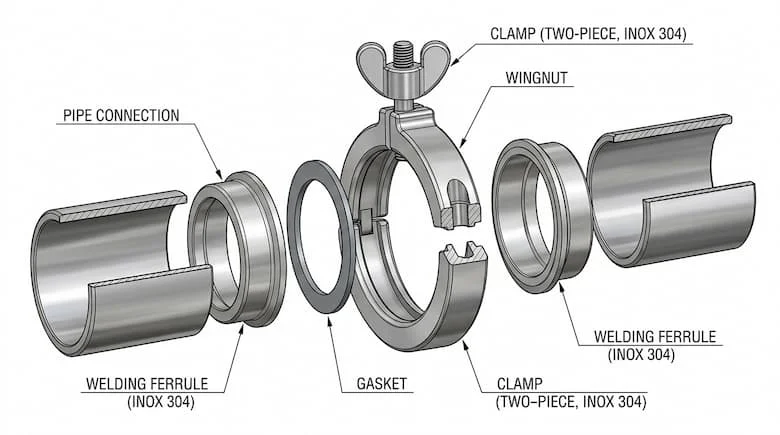

Cấu tạo chi tiết:

• Ferrule (Đầu nối ống): Có hai miếng, được hàn trực tiếp vào đầu ống. Mặt tiếp xúc được vát cạnh để khớp với bộ kẹp.

• Clamp (Cùm kẹp): Bộ phận bao quanh hai ferrule, có tác dụng giữ cố định và ép chúng lại với nhau.

• Gioăng Gasket: Thành phần quan trọng nhất quyết định độ kín, thường làm từ Silicone, EPDM hoặc PTFE.

Tại sao vật liệu Inox 316 là "vua" trong thực phẩm?

Mặc dù Inox 304 rất phổ biến, nhưng trong ngành dược phẩm và thực phẩm có tính axit cao, Inox 316 luôn được ưu tiên. Hàm lượng Molypden trong Inox 316 giúp tăng cường khả năng chống ăn mòn lỗ chỗ và chịu được các hóa chất tẩy rửa mạnh trong quy trình tiệt trùng. Việc chọn sai vật liệu không chỉ làm giảm tuổi thọ phụ kiện mà còn có nguy cơ làm nhiễm bẩn sản phẩm do quá trình oxy hóa bề mặt.

Phân Loại Bộ Cùm Clamp

Để tối ưu hóa chi phí và hiệu suất, việc hiểu rõ các phân loại clamp là điều bắt buộc đối với kỹ sư vận hành.

Theo vật liệu và cấu tạo

1. Vật liệu: Inox 201 (dùng cho môi trường khô ráo, ít ăn mòn), Inox 304 (phổ biến nhất) và Inox 316 (cao cấp, dùng cho hóa chất/dược phẩm).

2. Cấu tạo cùm kẹp:

   • Single Pin Clamp: Loại 1 chốt, dùng cho áp suất thấp và trung bình.

   • Double Pin Clamp: Loại 2 chốt, tăng cường sự ổn định và lực ép đều hơn.

   • Heavy Duty Clamp: Loại chịu lực cao, thân kẹp dày, chuyên dùng cho các hệ thống có áp suất lớn hoặc rung động mạnh.

Theo tiêu chuẩn kỹ thuật

Tùy vào quốc gia và ngành hàng, clamp được sản xuất theo các tiêu chuẩn khác nhau như:

• SMS (Thụy Điển): Phổ biến trong ngành sữa.

• DIN (Đức): Tiêu chuẩn công nghiệp châu Âu, kích thước cực kỳ chính xác.

• ISO: Tiêu chuẩn quốc tế chung.

• 3A (Mỹ): Tiêu chuẩn nghiêm ngặt nhất dành riêng cho ngành vệ sinh thực phẩm.

Thông Số Kỹ Thuật Quan Trọng

Khi lựa chọn bộ cùm clamp, bạn cần đặc biệt lưu ý đến 5 thông số cốt lõi sau để tránh việc mua nhầm kích thước không thể lắp đặt:

1. Kích thước (Size): Thường được tính theo inch (1", 1.5", 2"...) hoặc theo hệ DN (DN25, DN50, DN100). Lưu ý: Đường kính ngoài của ferrule (Flange OD) sẽ lớn hơn đường kính ống thực tế.

2. Áp suất làm việc: Đa số clamp vi sinh hoạt động tốt ở mức 10-15 bar. Tuy nhiên, với hệ thống áp suất cao, bạn phải chọn dòng Heavy Duty.

3. Loại gioăng (Gasket):

   • Silicone: Chịu nhiệt tốt, đạt chuẩn FDA, phù hợp thực phẩm.

   • PTFE (Teflon): Chống hóa chất tuyệt đối nhưng độ đàn hồi kém hơn.

   • EPDM: Chịu được hơi nước và kiềm tốt.

4. Độ bóng bề mặt (Surface Finish): Thường đạt mức Ra < 0.8 µm hoặc Ra < 0.4 µm. Độ bóng càng cao, vi khuẩn càng khó bám dính.

So Sánh Clamp Inox Và Kết Nối Ren

Khi nào nên dùng Clamp? Hãy ưu tiên clamp cho tất cả các vị trí cần vệ sinh định kỳ hoặc các đoạn ống dẫn sản phẩm trực tiếp. Kết nối ren chỉ nên dùng cho các đường phụ trợ như khí nén hoặc nước cấp không yêu cầu tiêu chuẩn vi sinh cao.

Ứng Dụng Khớp Nối Nhanh Clamp Inox Trong Công Nghiệp

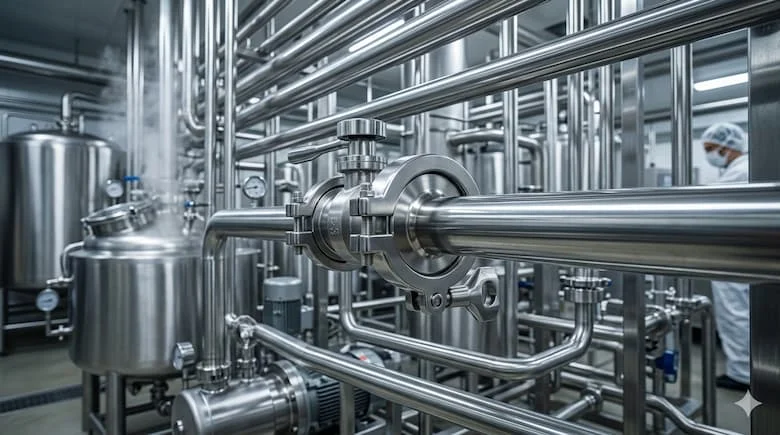

Khớp nối nhanh clamp inox hiện diện trong hầu hết các nhà máy sản xuất hiện đại. Tại các nhà máy bia, clamp inox giúp kết nối các bồn lên men một cách linh hoạt. Trong ngành mỹ phẩm, nó đảm bảo các loại kem và dung dịch không bị biến chất do nhiễm khuẩn từ môi trường bên ngoài.

Đặc biệt, trong hệ thống CIP/SIP (Cleaning In Place / Sterilization In Place), clamp inox đóng vai trò sống còn. Nhờ cấu tạo trơn láng, các dung dịch tẩy rửa và hơi nước nóng có thể tiếp cận mọi ngóc ngách, đảm bảo hệ thống hoàn toàn vô trùng mà không cần tháo rời từng bộ phận. Việc giảm thiểu thời gian dừng máy (downtime) nhờ tháo lắp nhanh giúp doanh nghiệp tiết kiệm hàng tỷ đồng chi phí vận hành mỗi năm.

Những Sai Lầm Thường Gặp Khi Sử Dụng Clamp Inox

Dù là phụ kiện đơn giản, nhưng việc sử dụng sai cách vẫn dẫn đến những hậu quả nghiêm trọng:

• Siết Clamp quá lực: Nhiều kỹ thuật viên cố gắng vặn thật chặt vì sợ rò rỉ. Thực tế, việc này làm biến dạng gioăng gasket, khiến nó lấn vào lòng ống gây cản trở dòng chảy và nhanh hỏng.

• Chọn sai loại gioăng: Sử dụng gioăng Silicone cho môi trường hóa chất mạnh sẽ khiến gioăng bị mủn, làm bẩn thực phẩm.

• Dùng Inox 201 cho hệ thống ẩm ướt: Để tiết kiệm chi phí, một số bên dùng inox 201 dẫn đến tình trạng rỉ sét chỉ sau vài tháng, gây nguy cơ mất an toàn thực phẩm.

• Lắp lệch Ferrule: Nếu hai mặt ferrule không đồng tâm, dù bạn có siết chặt clamp đến đâu thì hiện tượng rò rỉ vẫn sẽ xảy ra.

Cách Chọn Bộ Cùm Clamp Phù Hợp (Checklist)

Để chọn được bộ khớp nối nhanh clamp inox chuẩn xác, hãy tuân thủ checklist 6 bước sau:

•  Bước 1: Xác định môi trường (Nhiệt độ bao nhiêu? Có hóa chất không?).

•  Bước 2: Chọn vật liệu (Inox 304 cho thực phẩm thông thường, 316 cho dược phẩm/hóa chất).

•  Bước 3: Kiểm tra tiêu chuẩn (Hệ DIN, SMS hay ISO? Tránh lắp lẫn lộn gây hở).

•  Bước 4: Chọn đúng loại gasket (Silicone, EPDM, hay PTFE dựa trên nhiệt độ môi chất).

•  Bước 5: Kiểm tra kích thước đường kính ống (OD) và đường kính mặt bích (Flange OD).

•  Bước 6: Yêu cầu chứng chỉ CO/CQ và chứng nhận Food Grade nếu cần.

FAQ: Câu Hỏi Thường Gặp Về Clamp Inox

1. Khớp nối nhanh clamp inox có chịu được áp suất cao không?

Có, tuy nhiên nó không được thiết kế cho áp suất cực cao như bích thép. Các dòng Heavy Duty có thể chịu áp suất làm việc lên đến 20-25 bar tùy theo kích thước.

2. Tại sao clamp của tôi vẫn bị rò rỉ dù đã siết chặt?

Nguyên nhân thường do gioăng gasket bị lệch, bề mặt ferrule có vết xước sâu hoặc bạn đang sử dụng clamp và ferrule không cùng tiêu chuẩn (ví dụ lắp lẫn hệ DIN và SMS).

3. Làm thế nào để phân biệt Inox 304 và 316 nhanh nhất?

Về mắt thường rất khó phân biệt. Bạn nên sử dụng dung dịch thuốc thử inox chuyên dụng hoặc máy quang phổ để kiểm tra hàm lượng Molypden trong Inox 316.

4. Bao lâu thì nên thay thế gioăng gasket?

Tùy vào tần suất vệ sinh và nhiệt độ. Thông thường, nên kiểm tra định kỳ 3-6 tháng và thay thế ngay nếu thấy gioăng bị cứng, nứt hoặc biến dạng.

Kết Luận

Khớp nối nhanh clamp inox không chỉ là một phụ kiện kết nối đơn thuần, mà là giải pháp tối ưu giúp nâng cao hiệu suất và đảm bảo an toàn vệ sinh cho toàn bộ hệ thống sản xuất. Việc hiểu rõ về vật liệu, tiêu chuẩn và cách lắp đặt sẽ giúp bạn tránh được những rủi ro rò rỉ không đáng có và kéo dài tuổi thọ thiết bị.
