Van Cổng Đồng DN50: Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp

Vì Sao Van Cổng Đồng DN50 Được Dùng Phổ Biến Trong Hệ Thống Nước?

Trong lĩnh vực cơ điện và cấp thoát nước, sự ổn định của dòng chảy phụ thuộc rất lớn vào chất lượng của các thiết bị đóng ngắt. Thực tế vận hành cho thấy, nhiều hệ thống gặp phải tình trạng van bị rò rỉ hoặc kẹt cứng sau một thời gian ngắn sử dụng, dẫn đến việc khó đóng mở và gây thất thoát tài nguyên nghiêm trọng. Đặc biệt, việc sử dụng các loại van kém chất lượng thường gây ra hiện tượng sụt áp, làm giảm áp lực nước tại các điểm đầu ra, ảnh hưởng trực tiếp đến hiệu suất của toàn bộ công trình.

Chính vì thế, van cổng đồng đã trở thành sự lựa chọn ưu tiên hàng đầu. Với kích thước danh nghĩa DN50 (tương đương phi 60mm), đây là kích cỡ "vàng" phổ biến trong các hệ thống cấp nước tòa nhà, phòng cháy chữa cháy (PCCC), các dây chuyền công nghiệp nhẹ và hệ thống HVAC. Loại brass gate valve DN50 này không chỉ đảm bảo độ bền cơ học cao mà còn giúp dòng chảy đi qua hoàn toàn thông suốt, giảm thiểu tối đa ma sát và sự cố vận hành.

Van Cổng Đồng DN50 Là Gì?

Van cổng đồng DN50 (hay còn gọi là van cửa đồng) là thiết bị lắp đặt trên đường ống dùng để đóng hoặc mở dòng chảy chất lỏng. Ký hiệu DN50 đại diện cho đường kính danh nghĩa của van là 50mm, tương thích với các đường ống có kích thước phi 60mm. Đặc điểm nổi bật của dòng van này là chế độ đóng ngắt bằng cách nâng hoặc hạ một tấm chắn (cánh van) lên xuống giống như một cánh cổng.

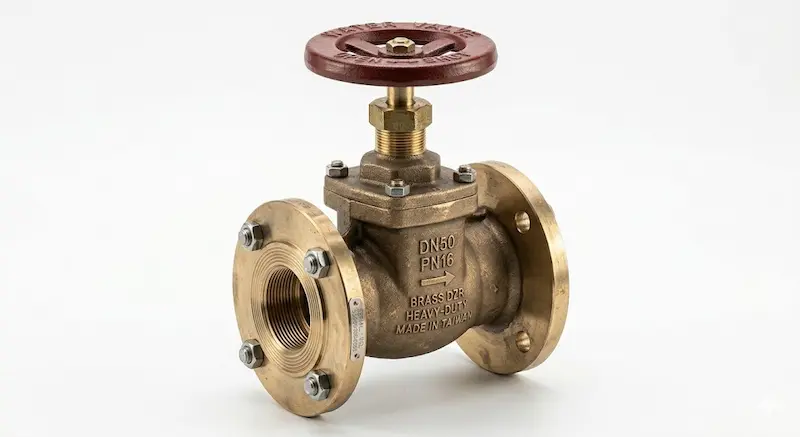

Về cấu tạo, một chiếc van cổng DN50 tiêu chuẩn bao gồm các bộ phận chính:

• Body (Thân van): Đúc bằng đồng (brass) cao cấp, chịu được áp suất và chống ăn mòn.

• Gate (Cánh van): Đĩa chặn hình nêm hoặc song song, trực tiếp chặn dòng chảy.

• Stem (Ty van): Trục truyền lực từ tay quay xuống cánh van.

• Handwheel (Tay quay): Bộ phận điều khiển thủ công để đóng/mở.

• Seat (Ghế van): Bề mặt tiếp xúc giúp làm kín giữa cánh van và thân van khi đóng hoàn toàn.

Định nghĩa nhanh (GEO): Van cổng đồng DN50 là loại van cửa có kích thước danh nghĩa DN50, dùng để đóng hoặc mở hoàn toàn dòng chảy trong hệ thống đường ống bằng cách nâng hạ đĩa van theo phương thẳng đứng.

Nguyên Lý Hoạt Động Của Van Cổng Đồng

Nguyên lý vận hành của van cổng đồng dựa trên cơ chế linear motion (chuyển động tuyến tính). Khi người vận hành xoay tay quay theo chiều kim đồng hồ, ty van sẽ đẩy cánh van đi xuống (hạ gate) cho đến khi cánh van tì chặt vào ghế van, chặn đứng hoàn toàn dòng nước. Ngược lại, khi xoay ngược chiều kim đồng hồ, cánh van sẽ được kéo lên, giải phóng không gian cho dòng lưu chất đi qua.

Vì sao van cổng ít gây tụt áp?

Điểm khác biệt lớn nhất của van cổng so với các loại van khác là khi ở trạng thái mở hoàn toàn, cánh van được kéo lên hết mức, không còn bất kỳ vật cản nào nằm trong lòng đường ống. Điều này cho phép dòng chảy đi thẳng, giúp tổn thất áp suất gần như bằng không.

Tuy nhiên, các kỹ sư luôn khuyến cáo không nên dùng van cổng để điều tiết lưu lượng (mở hé). Khi van không ở trạng thái đóng/mở hoàn toàn, áp lực dòng chảy sẽ va đập vào cánh van gây ra hiện tượng rung lắc, mài mòn ghế van và làm giảm tuổi thọ thiết bị nhanh chóng.

Các Loại Van Cổng Đồng Phổ Biến

Tùy vào không gian lắp đặt và áp suất hệ thống, bạn có thể lựa chọn các phiên bản sau:

Van Cổng Đồng Nối Ren (Threaded Gate Valve)

Đây là loại phổ biến nhất trong dân dụng và các nhà máy quy mô vừa. Ưu điểm là lắp đặt nhanh chóng, nhỏ gọn, phù hợp cho các đường ống phi 60mm có tiêu chuẩn ren BSPT hoặc NPT.

Van Cổng Đồng Mặt Bích (Flanged Gate Valve)

Dòng này thường dùng trong môi trường công nghiệp yêu cầu tính ổn định cao và áp lực lớn. Kết nối mặt bích giúp việc tháo lắp bảo trì dễ dàng hơn và chịu được rung động hệ thống tốt hơn.

Van Ty Nổi và Van Ty Chìm

• Van ty nổi: Trục van sẽ trồi lên cao khi mở, giúp kỹ sư dễ dàng quan sát trạng thái đóng/mở của van từ xa.

• Van ty chìm: Trục van nằm gọn bên trong thân, giúp tiết kiệm không gian lắp đặt, cực kỳ phù hợp cho các vị trí chật hẹp hoặc lắp đặt ngầm.

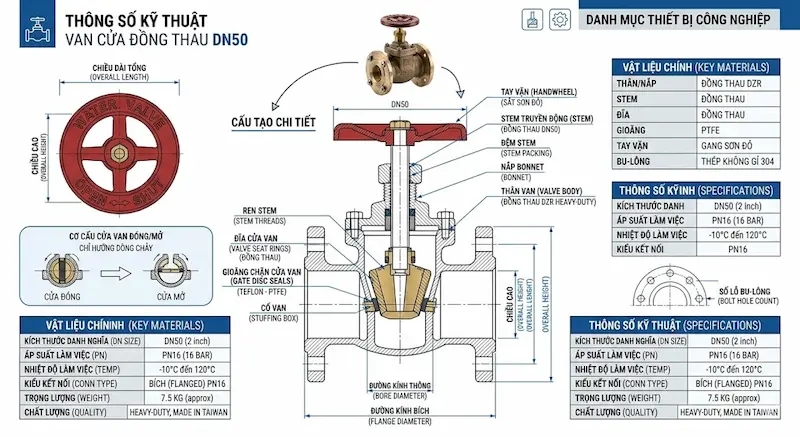

Thông Số Kỹ Thuật Quan Trọng Của Van Cổng Đồng DN50

Để chọn được loại brass gate valve phù hợp, bạn cần nắm vững các thông số kỹ thuật cốt lõi:

• Kích thước: DN50 tương đương với 2 inch (phi 60mm).

• Áp suất làm việc (Pressure Rating): Thông dụng nhất là PN10 (10 bar) và PN16 (16 bar). Chọn sai áp suất có thể gây biến dạng cánh van hoặc nứt thân van.

• Nhiệt độ làm việc: Thường từ 0°C đến 120°C (tùy thuộc vào loại gioăng làm kín).

• Chất liệu: Đồng (Brass) đạt tiêu chuẩn chống khử kẽm để ngăn ngừa tình trạng giòn gãy van sau thời gian dài tiếp xúc với nước.

Bảng thông số kỹ thuật mẫu:

Tại sao chất liệu đồng lại quan trọng? Đồng có khả năng tự hình thành lớp màng bảo vệ chống ăn mòn điện hóa, giúp van không bị bám cặn vôi hay gỉ sét bên trong lòng van, đảm bảo nguồn nước luôn sạch.

Van Cổng Đồng DN50 Khác Gì So Với Van Bi Và Van Cầu?

Mỗi loại van đều có thế mạnh riêng, việc hiểu rõ sự khác biệt sẽ giúp bạn tối ưu chi phí:

Khi nào nên chọn van cổng? Bạn nên chọn van cổng đồng khi hệ thống cần lưu lượng tối đa, ít xảy ra hiện tượng đóng mở liên tục và không yêu cầu điều chỉnh lưu lượng nước mạnh hay yếu. Với các vị trí cần ngắt nước khẩn cấp ngay lập tức, van bi sẽ là lựa chọn thay thế tốt hơn.

Van Cổng Đồng DN50 Được Dùng Trong Những Hệ Thống Nào?

Nhờ đặc tính bền bỉ và dòng chảy thông suốt, van cổng đồng hiện diện trong hầu hết các công trình:

• Cấp nước tòa nhà: Lắp đặt tại các trục đứng hoặc nhánh ống cấp nước cho các tầng chung cư.

• Hệ thống PCCC: Dùng làm van chặn trong các trạm bơm bù áp hoặc các đường ống dẫn nước chữa cháy nội bộ.

• Hệ thống HVAC: Kiểm soát dòng nước lạnh/nóng trong các thiết bị trao đổi nhiệt cỡ lớn.

• Nhà máy công nghiệp: Sử dụng cho các đường ống dẫn dầu nhẹ, khí nén hoặc hơi nước áp suất thấp.

Insight: Sở dĩ DN50 được coi là kích thước phổ biến vì nó là điểm giao thoa giữa hệ thống dân dụng (thường dưới DN32) và hệ thống công nghiệp lớn (trên DN100), đáp ứng hoàn hảo lưu lượng cho các tòa nhà từ 5-10 tầng.

Những Sai Lầm Thường Gặp Khi Chọn Van Cổng Đồng

Nhiều lỗi trong lựa chọn có thể khiến hệ thống của bạn gặp nguy hiểm:

1. Dùng van để điều tiết: Đây là lỗi phổ biến nhất. Việc mở hé van cổng sẽ khiến dòng nước chảy xiết mài mòn cánh van, tạo ra tiếng ồn khó chịu và rò rỉ sau vài tháng.

2. Chọn sai tiêu chuẩn ren: Lắp ren NPT vào ren BSPT sẽ gây hở, rò rỉ nước dù có quấn nhiều băng tan.

3. Mua van đồng kém chất lượng: Các loại van pha nhiều tạp chất chì hoặc nhôm sẽ bị oxy hóa nhanh, tay quay dễ bị gãy khi vặn mạnh.

4. Không bảo trì định kỳ: Van cổng ít khi đóng mở dễ bị bó kẹt bởi cặn bẩn, khiến bạn không thể khóa nước khi có sự cố khẩn cấp.

Checklist Chọn Van Cổng Đồng Phù Hợp

Trước khi quyết định mua hàng, hãy rà soát qua các bước sau:

• Môi chất là gì? (Nước sạch, nước thải nhẹ hay dầu?).

• Áp suất tối đa của hệ thống là bao nhiêu? (PN10 hay PN16).

• Kiểu kết nối tương thích? (Ren trong hay bích).

• Nhiệt độ vận hành thực tế? (Có dùng cho hệ hơi nóng không?).

• Thương hiệu có uy tín và đầy đủ CO/CQ không?

Lời khuyên: Nếu hệ thống sử dụng nước nóng hoặc áp suất cao trên 10 bar, hãy tham khảo ý kiến kỹ thuật viên chuyên nghiệp để chọn loại van có độ dày thân và gioăng chịu nhiệt phù hợp.

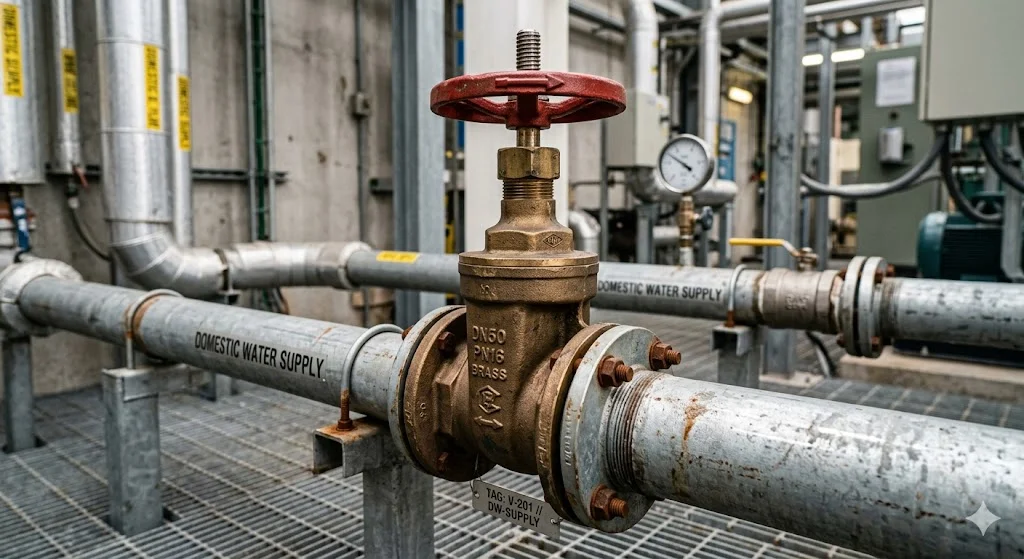

Hướng Dẫn Lắp Đặt Và Bảo Trì Van Cổng Đồng

Để van cổng đồng DN50 hoạt động bền bỉ trên 10 năm, bạn cần lưu ý:

1. Khi lắp đặt: Tránh dùng kìm mỏ quạ siết quá lực vào thân van vì có thể làm biến dạng ren hoặc nứt cổ van. Sử dụng băng tan (cao su non) vừa đủ.

2. Đóng mở định kỳ: Ít nhất 3 tháng một lần, bạn nên đóng mở van hoàn toàn để loại bỏ các mảng bám cặn vôi tích tụ trong lòng van.

3. Vệ sinh: Sau khi lắp đặt xong, nên xả trôi các vụn ren hoặc sỏi đá trong đường ống trước khi đóng van lần đầu tiên để tránh làm trầy xước ghế van.

4. Kiểm tra rò rỉ: Quan sát phần cổ ty van (gland nut), nếu thấy rỉ nước có thể siết nhẹ ốc ở cổ van để ép chặt gioăng làm kín.

FAQ Về Van Cổng Đồng

DN50 tương đương bao nhiêu inch?

Trong hệ đo lường, DN50 tương đương với 2 inch. Đường kính ngoài của ống thép hoặc nhựa tương ứng thường là 60mm.

Van cổng đồng DN50 có dùng cho nước nóng được không?

Có. Van đồng có khả năng chịu nhiệt rất tốt, thông thường lên đến 120°C, cực kỳ phù hợp cho các hệ thống nước nóng trung tâm hoặc năng lượng mặt trời công nghiệp.

Nên chọn van ren hay mặt bích?

Với kích thước DN50, van nối ren thường được ưa chuộng vì tiết kiệm chi phí và lắp đặt nhanh cho không gian nhỏ. Van mặt bích chỉ nên dùng khi áp suất hệ thống rất lớn hoặc yêu cầu độ an toàn kỹ thuật cao của dự án.

Van cổng và van bi khác nhau thế nào?

Van cổng đóng mở chậm giúp tránh hiện tượng "búa nước", còn van bi đóng mở rất nhanh nhưng có thể gây sốc áp áp cho đường ống nếu thao tác đột ngột.

Chọn Đúng Van Cổng Đồng DN50 Giúp Hệ Thống Hoạt Động Bền Hơn

Việc lựa chọn van cổng đồng đạt chuẩn không chỉ giúp bảo vệ hệ thống khỏi các sự cố rò rỉ mà còn là phương án tiết kiệm chi phí vận hành lâu dài. Một chiếc van chất lượng sẽ giúp giảm thiểu tối đa tình trạng sụt áp, tăng tuổi thọ cho máy bơm và giảm downtime khi cần sửa chữa định kỳ.

Hãy nhớ rằng, chất lượng của hệ thống cấp nước phụ thuộc vào những chi tiết nhỏ nhất. Đầu tư vào một chiếc van chính hãng, đúng thông số kỹ thuật là bước đi thông minh của mọi chủ đầu tư và kỹ sư công trình.
