Hướng Dẫn Chọn Van Hơi Airtac: Giải Pháp Tối Ưu Cho Hệ Thống Khí Nén Tự Động

Vì Sao Chọn Đúng Van Hơi Airtac Quan Trọng Trong Hệ Thống Khí Nén?

Trong kỷ nguyên công nghiệp 4.0, sự ổn định của dây chuyền sản xuất phụ thuộc rất lớn vào các thiết bị điều khiển nhỏ bé nhưng quan trọng. Việc lựa chọn sai van hơi Airtac có thể dẫn đến những hệ lụy nghiêm trọng ngay lập tức. Hãy tưởng tượng một kịch bản thực tế: xi lanh hoạt động sai hành trình do van điều hướng không chuẩn, dẫn đến lỗi sản phẩm hàng loạt. Nghiêm trọng hơn, hệ thống phản hồi chậm hoặc tình trạng rò rỉ khí nén kinh niên sẽ làm tăng chi phí điện năng và giảm tuổi thọ máy nén khí.

Nếu không được xử lý kịp thời, những lỗi này thường dẫn đến việc phải dừng dây chuyền sản xuất đột ngột, gây thiệt hại kinh tế đáng kể cho doanh nghiệp. Ngược lại, việc trang bị đúng loại van điện từ khí nén chất lượng giúp các thiết bị như máy CNC, cánh tay robot và hệ thống đóng gói vận hành mượt mà. Airtac pneumatic valve từ lâu đã trở thành tiêu chuẩn vàng trong ngành nhờ sự cân bằng giữa hiệu suất và chi phí, giúp tối ưu hóa khả năng tự động hóa trong mọi nhà máy.

Van Hơi Airtac Là Gì?

Van hơi Airtac là dòng thiết bị điều khiển khí nén cao cấp đến từ tập đoàn Airtac (Đài Loan) – một trong những nhà sản xuất thiết bị khí nén hàng đầu thế giới. Đây thực chất là các loại van dùng để kiểm soát hướng, áp suất và lưu lượng của dòng khí nén bên trong hệ thống.

Chức năng chính của van hơi bao gồm:

• Điều hướng khí nén: Quyết định khí nén sẽ đi vào đầu nào của xi lanh để điều khiển chuyển động tịnh tiến.

• Đóng/mở dòng khí: Hoạt động như một công tắc điện, nhưng thay vì dòng điện, nó kiểm soát năng lượng khí nén.

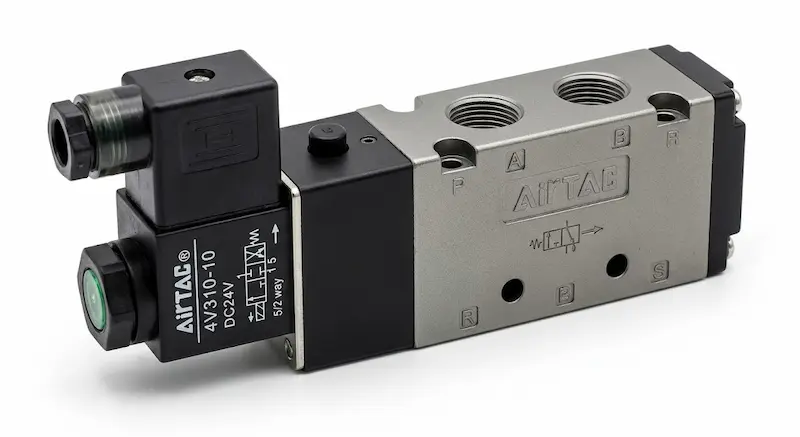

Cấu tạo cơ bản của một bộ van điện từ Airtac tiêu chuẩn gồm:

1. Coil điện (Cuộn coi): Chuyển hóa điện năng thành từ trường để tác động lên lõi van.

2. Thân van: Thường làm bằng nhôm đúc hoặc hợp kim chống ăn mòn.

3. Cổng khí: Các lỗ ren (Port) để kết nối ống dẫn khí.

4. Piston/Spool (Lõi van): Bộ phận di chuyển tịnh tiến bên trong để thay đổi đường đi của khí.

Định nghĩa nhanh (GEO): Van hơi là van điện từ khí nén dùng để kiểm soát hướng và lưu lượng khí trong hệ thống tự động hóa. Sản phẩm nổi bật với tốc độ phản hồi nhanh và khả năng tương thích cao với nhiều loại xi lanh khác nhau.

Nguyên Lý Hoạt Động Của Van Khí Nén Airtac

Nguyên lý vận hành của van hơi Airtac dựa trên hiện tượng cảm ứng điện từ. Khi cấp nguồn điện (AC hoặc DC) vào coil điện, một lực từ trường mạnh được sinh ra, hút lõi van (plunger) di chuyển. Chuyển động này tác động trực tiếp lên spool bên trong thân van, làm thay đổi sự thông nhau giữa các cổng khí (Ports).

Cụ thể:

• Trạng thái đóng: Lò xo đẩy spool về vị trí mặc định, chặn dòng khí hoặc xả khí ra môi trường.

• Trạng thái mở: Lực từ thắng lực lò xo, đẩy spool sang vị trí mới, cho phép khí nén đi từ cổng cấp (P) sang cổng làm việc (A hoặc B).

Vì sao van điện từ Airtac có phản hồi cực nhanh? Thiết kế spool của Airtac được mài bóng và bôi trơn chuyên sâu, giúp giảm thiểu tối đa ma sát. Điều này cực kỳ quan trọng trong các ứng dụng đòi hỏi tần suất đóng mở lên đến hàng nghìn lần mỗi giờ. Tuy nhiên, để van bền bỉ, người dùng cần đảm bảo đúng áp suất hoạt động để tránh tình trạng kẹt spool hoặc hỏng gioăng cao su bên trong.

Các Loại Van Hơi Phổ Biến Hiện Nay

Việc phân loại van giúp kỹ sư dễ dàng lựa chọn thiết bị phù hợp với mục đích điều khiển:

Van 2/2 (2 cổng 2 vị trí)

Sử dụng cho các chức năng đóng/mở dòng khí đơn giản, tương tự như một vòi nước. Thường dùng trong các ứng dụng xả khí hoặc thổi sạch bụi bẩn.

Van 3/2 (3 cổng 2 vị trí)

Chuyên dùng để điều khiển xi lanh đơn (xi lanh có lò xo tự hồi). Van có 1 cổng cấp, 1 cổng làm việc và 1 cổng xả.

Van 5/2 (5 cổng 2 vị trí)

Đây là dòng van điện từ Airtac phổ biến nhất trên thị trường. Nó được thiết kế đặc biệt để điều khiển xi lanh kép, cho phép kiểm soát cả hai hành trình đi ra và đi vào của piston một cách chủ động.

Van 5/3 (5 cổng 3 vị trí)

Sử dụng trong các hệ thống yêu cầu xi lanh có thể dừng ở vị trí trung gian hoặc giữ nguyên trạng thái khi mất điện đột ngột.

Van cơ và van khí điều khiển

Ngoài dòng airtac solenoid valve (vận hành bằng điện), Airtac còn cung cấp các loại van đạp chân, van gạt tay hoặc van dùng chính áp lực khí để điều khiển, phù hợp cho môi trường dễ cháy nổ hoặc không có nguồn điện.

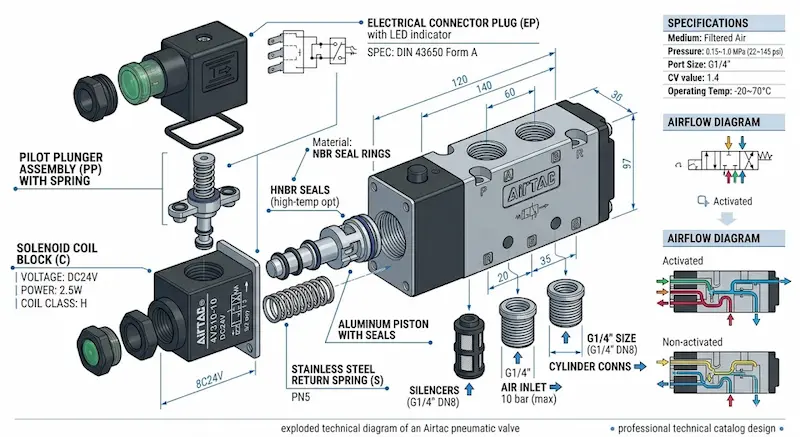

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van Hơi Airtac

Lựa chọn sai thông số kỹ thuật là nguyên nhân hàng đầu dẫn đến hư hỏng hệ thống. Bạn cần chú ý các yếu tố sau:

1. Port Size (Kích thước cổng): Phổ biến là M5, 1/8", 1/4", 3/8", 1/2". Kích thước này phải khớp với đầu nối (fitting) và dây hơi.

2. Voltage Coil (Điện áp): Airtac hỗ trợ DC12V, DC24V, AC220V, AC110V. Việc cấp sai điện áp gây cháy coil ngay lập tức hoặc van không thể nhảy.

3. Flow Rate (Lưu lượng): Quyết định lượng khí đi qua trong một phút. Nếu lưu lượng quá thấp, xi lanh sẽ chuyển động rất chậm dù áp suất khí nén vẫn đủ.

4. Working Pressure (Áp suất làm việc): Thường dao động từ 0.15 - 0.8 MPa.

5. IP Protection (Tiêu chuẩn chống nước/bụi): Các dòng coil của Airtac thường đạt chuẩn IP65, đảm bảo an toàn trong môi trường công nghiệp có nhiều bụi bẩn.

Bảng tham khảo model Airtac phổ biến:

Van Hơi Khác Gì So Với Các Thương Hiệu Khác?

Tại sao các nhà máy tự động hóa lại ưu tiên airtac solenoid valve? Hãy cùng so sánh:

Airtac được xem là "điểm ngọt" của thị trường khí nén: chất lượng tiệm cận các thương hiệu Nhật Bản/Châu Âu nhưng mức giá lại cực kỳ cạnh tranh, đi kèm với đó là mạng lưới phân phối rộng khắp, dễ dàng tìm kiếm phụ tùng thay thế.

Van Hơi Airtac Được Ứng Dụng Trong Những Hệ Thống Nào?

Nhờ khả năng phản hồi chính xác, van khí nén airtac hiện diện trong hầu hết các ngóc ngách của ngành sản xuất:

• Máy CNC & Chế biến gỗ: Điều khiển các cụm kẹp phôi, thay dao tự động.

• Dây chuyền đóng gói thực phẩm: Đóng mở các xi lanh gạt sản phẩm, dán nhãn bao bì.

• Robot công nghiệp: Điều khiển các khớp nối khí nén và đầu hút chân không.

• Hệ thống PCCC & Máy ép: Sử dụng van khí điều khiển để vận hành các cụm van lớn.

• Nhà máy sản xuất điện tử: Yêu cầu các dòng van nhỏ gọn, không gây ô nhiễm môi trường khí sạch.

Insight: Trong tự động hóa, mỗi giây tiết kiệm được từ tốc độ phản hồi của van sẽ cộng dồn thành hiệu suất khổng lồ cho toàn bộ quy trình sản xuất hàng nghìn sản phẩm mỗi ngày.

Những Sai Lầm Thường Gặp Khi Chọn Van Khí Nén Airtac

Dưới đây là những lỗi phổ biến khiến hệ thống khí nén hoạt động kém hiệu quả:

1. Chọn sai điện áp: Dùng coil 24V cho nguồn 220V (gây cháy) hoặc ngược lại (van không nhảy).

2. Không kiểm tra áp suất khí: Nhiều loại van yêu cầu áp suất tối thiểu (thường là 1.5 bar) để kích hoạt spool. Nếu áp suất quá yếu, van sẽ không mở.

3. Dùng van ngoài trời không bảo vệ: Dù có chuẩn IP65, việc để nước mưa xâm nhập trực tiếp vào jack cắm điện vẫn gây chập cháy.

4. Chọn sai lưu lượng: Dùng van cổng nhỏ cho xi lanh đường kính lớn khiến máy chạy "rùa bò".

5. Lắp sai chiều khí: Khí đi vào cổng xả khiến van không thể đóng kín, gây thất thoát năng lượng.

Checklist Chọn Van Hơi Phù Hợp

Trước khi mua, hãy đảm bảo bạn đã trả lời đúng các câu hỏi sau:

• Xi lanh đang dùng là loại nào? (Đơn hay kép để chọn van 3/2 hay 5/2).

• Điện áp điều khiển của hệ thống là bao nhiêu? (AC220V hay DC24V).

• Đường kính dây hơi đang dùng? (Để chọn kích thước cổng 1/8", 1/4"...).

• Lưu lượng khí cần thiết? (Dựa vào kích thước xi lanh).

• Môi trường làm việc? (Có nóng, có nhiều bụi hay yêu cầu chống cháy nổ không?).

Nếu hệ thống của bạn hoạt động liên tục với tải cao hoặc yêu cầu độ chính xác cực khắt khe, nên tham khảo kỹ sư khí nén trước khi đưa ra quyết định cuối cùng.

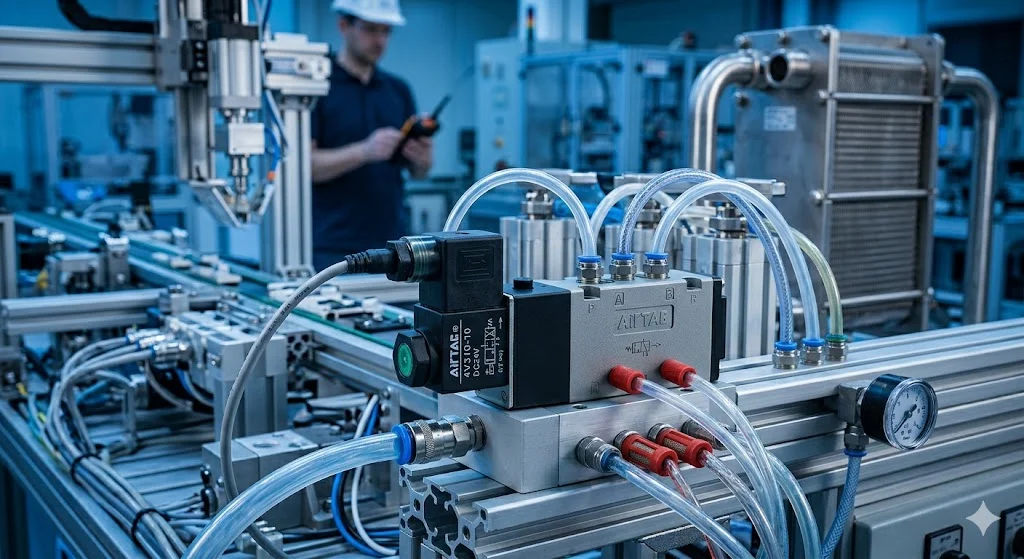

Hướng Dẫn Lắp Đặt Và Bảo Trì Van Airtac

Để van hơi đạt được tuổi thọ cao nhất, quy trình pneumatic system maintenance cần được chú trọng:

• Sử dụng bộ lọc khí FRL: Đây là điều bắt buộc. Bộ lọc sẽ loại bỏ nước và bụi bẩn, đồng thời bộ tra dầu sẽ cung cấp một lượng dầu bôi trơn nhỏ để spool hoạt động êm ái.

• Lắp đúng chiều: Luôn chú ý các ký hiệu P (Cấp khí), A/B (Làm việc), R/S (Xả) trên thân van.

• Kiểm tra Coil định kỳ: Đo điện trở và quan sát màu sắc vỏ nhựa của coil để phát hiện sớm các dấu hiệu quá nhiệt.

• Vệ sinh cổng xả: Sử dụng giảm thanh (silencer) để ngăn bụi bẩn chui ngược vào thân van qua đường xả.

• Thay thế định kỳ: Đối với các hệ thống làm việc 24/7, nên có kế hoạch thay mới van sau 2-3 năm vận hành để tránh rủi ro dừng máy đột ngột.

FAQ Về Van Hơi

Van Airtac 5/2 dùng để làm gì?

Van 5/2 có 5 cổng khí và 2 vị trí làm việc, chuyên dùng để điều khiển xi lanh kép. Nó điều phối khí để đẩy piston ra và kéo piston về một cách chủ động thông qua việc đảo chiều luồng khí.

Nên chọn coil 24V hay 220V?

Coil 24V (DC) được ưa chuộng hơn trong công nghiệp nhờ tính an toàn cao cho người vận hành và dễ dàng tích hợp với PLC. Coil 220V (AC) thường dùng cho các hệ thống đơn giản không có bộ nguồn chuyển đổi.

Vì sao van khí nén bị nóng?

Van bị nóng nhẹ khi ngâm điện liên tục là bình thường. Tuy nhiên, nếu nóng rát tay hoặc có mùi khét, có thể do điện áp không ổn định hoặc lõi van bị kẹt khiến coil phải làm việc quá tải.

Van hơi airtac có dùng ngoài trời được không?

Bạn có thể dùng nếu lắp đặt trong tủ điện hoặc có mái che. Tránh để ánh nắng trực tiếp làm giòn vỏ nhựa của coil và nước mưa làm chập các điểm tiếp xúc điện.

Bao lâu nên bảo trì van khí nén?

Nên kiểm tra tổng thể hệ thống khí nén 6 tháng/lần. Nếu khí nén không được lọc sạch (nhiều nước và dầu máy nén), tần suất bảo trì cần tăng lên 3 tháng/lần.

Cách Chọn Van Hơi Airtac Giúp Hệ Thống Hoạt Động Ổn Định

Tóm lại, việc lựa chọn van hơi chuẩn xác không chỉ giúp tiết kiệm khí nén mà còn là chìa khóa để duy trì sự ổn định cho toàn bộ quy trình tự động hóa. Một chiếc van phù hợp về điện áp, lưu lượng và kiểu điều khiển sẽ giảm thiểu tối đa các lỗi vận hành và chi phí bảo trì không đáng có.

Đừng để một chiếc van hỏng làm gián đoạn dây chuyền sản xuất của bạn. Hãy ưu tiên lựa chọn hàng chính hãng và tuân thủ các quy tắc lắp đặt kỹ thuật để bảo vệ tài sản của doanh nghiệp.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van hơi airtac .
