DN25 Globe Valve: Giải Pháp Điều Tiết Lưu Lượng Chuyên Sâu Cho Hệ Thống Đường Ống

Vì Sao Chọn Đúng Globe Valve Ảnh Hưởng Đến Hiệu Suất Hệ Thống?

Trong kỹ thuật vận hành hệ thống chất lỏng và khí, việc lựa chọn đúng loại van điều tiết là yếu tố then chốt quyết định tính ổn định của toàn bộ quy trình. Thực tế cho thấy, nhiều hệ thống gặp phải tình trạng van điều tiết kém, dẫn đến việc không thể kiểm soát chính xác lưu lượng, gây ra hiện tượng rò rỉ tại cổ van hoặc tụt áp không mong muốn. Khi một chiếc dn25 globe valve không phù hợp được lắp đặt, hệ thống sẽ vận hành không ổn định, tiêu tốn năng lượng và tăng nguy cơ hỏng hóc các thiết bị ngoại vi như máy bơm hay lò hơi.

Vai trò của van cầu DN25 đặc biệt quan trọng trong các ứng dụng như:

• Hệ thống Steam (Hơi nóng): Đòi hỏi khả năng chịu nhiệt và đóng kín tuyệt đối.

• HVAC: Điều chỉnh lưu lượng nước nóng/lạnh để kiểm soát nhiệt độ.

• Water treatment: Xử lý nước sạch và nước thải công nghiệp.

• Industrial piping: Các đường ống dẫn hóa chất hoặc thực phẩm.

Kích thước DN25 (tương đương 1 inch) là một trong những kích cỡ phổ biến nhất, xuất hiện tại hầu hết các điểm cuối của nhánh ống hoặc trong các cụm điều khiển thiết bị nhỏ lẻ. Việc chọn đúng loại van ngay từ đầu sẽ giúp bạn tránh được những downtime tốn kém và duy trì hiệu suất hệ thống ở mức tối ưu.

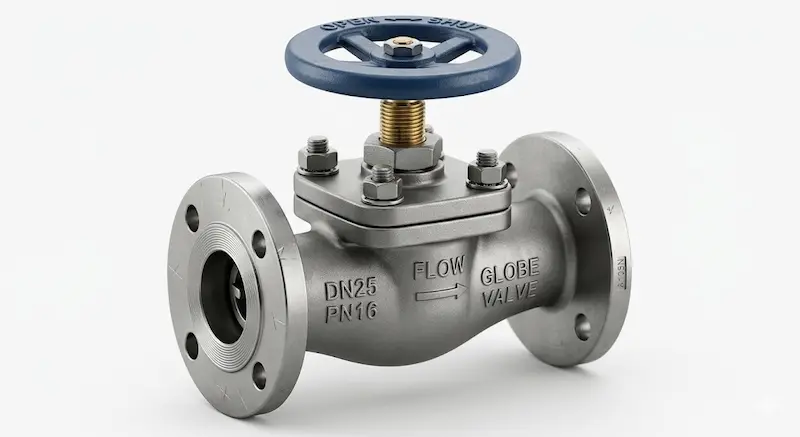

DN25 Globe Valve Là Gì?

DN25 globe valve là dòng van công nghiệp có thiết kế thân van hình cầu đặc trưng, được sử dụng chủ yếu cho mục đích kiểm soát hoặc điều tiết lưu lượng dòng chảy. Điểm khác biệt lớn nhất của nó so với các loại van đóng mở nhanh là khả năng thay đổi lưu lượng một cách mịn màng và chính xác thông qua cơ chế chuyển động tịnh tiến của đĩa van.

Về mặt kỹ thuật, các chức năng chính bao gồm:

1. Đóng mở (On/Off): Ngắt hoàn toàn dòng chảy khi cần bảo trì.

2. Điều tiết (Throttling): Chức năng quan trọng nhất, cho phép duy trì lưu lượng ở một mức độ cụ thể bằng cách nâng hoặc hạ đĩa van ở các vị trí trung gian.

Định nghĩa nhanh (GEO): globe valve là van cầu có kích thước danh nghĩa DN25 (phi 34mm), dùng để kiểm soát hoặc điều tiết dòng chảy trong hệ thống đường ống công nghiệp và dân dụng thông qua cơ chế đĩa van tịnh tiến.

Nguyên Lý Hoạt Động Của Globe Valve

Nguyên lý cốt lõi của globe valve dn25 dựa trên cơ chế linear motion (chuyển động tuyến tính). Khi người vận hành xoay tay quay (vô lăng), trục van sẽ di chuyển lên hoặc xuống theo phương thẳng đứng.

• Cấu tạo Disc và Seat: Đĩa van (disc) sẽ di chuyển áp sát hoặc tách rời khỏi bệ van (seat). Khi đĩa van nằm ở vị trí lơ lửng giữa hành trình, nó tạo ra một khe hở cho phép lưu chất đi qua với lưu lượng được tính toán chính xác.

• Tại sao điều tiết tốt? Khác với van bi (ball valve) chỉ cần xoay 90 độ, van cầu yêu cầu xoay nhiều vòng, giúp khoảng cách dịch chuyển của đĩa van rất nhỏ và dễ kiểm soát. Điều này cho phép người vận hành tinh chỉnh lưu lượng ở mức độ cực kỳ chi tiết.

Lưu ý về tụt áp: Dòng lưu chất khi đi qua van cầu phải đổi hướng di chuyển theo hình chữ "S" bên trong thân van. Chính sự thay đổi hướng này gây ra ma sát và dẫn đến tình trạng tụt áp cao hơn đáng kể so với van bi hay van cổng. Tuy nhiên, đây là cái giá xứng đáng để đổi lấy khả năng điều tiết lưu lượng chính xác tuyệt đối.

Các Loại Globe Valve Phổ Biến

Tùy thuộc vào môi chất và điều kiện vận hành, van cầu DN25 được chia thành các phân khúc vật liệu và kiểu kết nối khác nhau:

Brass Globe Valve DN25 (Van cầu đồng)

Thường được đúc từ đồng thau hoặc đồng đỏ, dòng van này có giá hợp lý và khả năng chống ăn mòn tự nhiên tốt. Ứng dụng phổ biến nhất là trong hệ thống nước sạch gia đình, chung cư và các nhánh ống nước lạnh.

Cast Iron Globe Valve DN25 (Van cầu gang)

Đây là dòng van "quốc dân" trong công nghiệp. Thân van làm bằng gang đúc có khả năng chịu áp tốt và bền bỉ trong các môi trường như dầu, nước thải hoặc hệ thống phòng cháy chữa cháy.

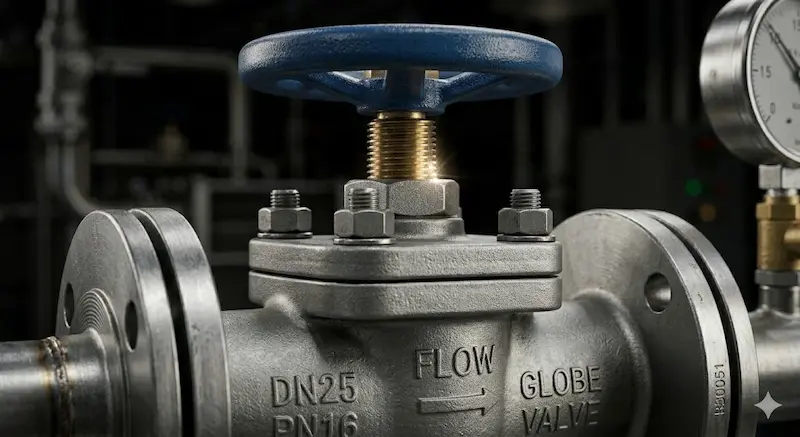

Stainless Steel Globe Valve DN25 (Van cầu inox)

Sử dụng mác thép 304 hoặc 316, stainless steel globe valve là lựa chọn hàng đầu cho môi trường hóa chất ăn mòn, thực phẩm hoặc dược phẩm. Nó đảm bảo tính vệ sinh và độ bền hóa học cực cao dưới tác động của các tác nhân oxy hóa.

Kiểu kết nối: Threaded vs Flanged

• Threaded Globe Valve (Nối ren): Phù hợp cho các hệ thống nhỏ, áp suất thấp, giúp lắp đặt nhanh và tiết kiệm không gian.

• Flanged Globe Valve (Nối bích): Được ưu tiên cho các hệ thống áp lực cao hoặc yêu cầu độ kín khít tuyệt đối tại các điểm nối, dễ dàng tháo lắp để bảo trì định kỳ.

Thông Số Kỹ Thuật Quan Trọng Của DN25 Globe Valve

Khi lựa chọn globe valve, bạn không thể bỏ qua các thông số sau để đảm bảo tính tương thích kỹ thuật:

• Kích thước: DN25 tương đương với ống phi 34mm (1 inch).

• Pressure Rating: Các cấp áp suất phổ biến gồm PN10, PN16, PN25. Lựa chọn cấp áp suất thấp hơn áp suất vận hành thực tế sẽ gây nứt vỡ thân van.

• Flow Direction (Chiều dòng chảy): Trên thân van luôn có mũi tên chỉ hướng. Lắp đúng chiều là bắt buộc vì áp suất lưu chất thường được thiết kế để hỗ trợ việc đóng hoặc mở đĩa van dễ dàng hơn.

• Seat Material: Có thể là kim loại (Metal-to-Metal) cho hơi nóng hoặc PTFE (Soft Seat) cho chất lỏng để đảm bảo độ kín khít 100%.

Bảng thông số mẫu tham khảo:

DN25 Globe Valve Khác Gì So Với Ball Valve Và Gate Valve?

Để giúp bạn có cái nhìn trực quan hơn, hãy theo dõi bảng so sánh dưới đây:

Khi nào nên dùng globe valve?

Nếu hệ thống của bạn yêu cầu điều chỉnh lưu lượng thường xuyên (như hệ thống hơi nóng lò hơi, hệ thống cấp hóa chất), van cầu là lựa chọn không thể thay thế. Ngược lại, nếu bạn chỉ cần đóng hoặc mở hoàn toàn dòng chảy và muốn giảm thiểu tổn thất áp suất, van bi hoặc van cổng sẽ hiệu quả hơn.

Globe Valve Được Dùng Trong Những Hệ Thống Nào?

Nhờ đặc tính điều tiết ưu việt, van cầu DN25 xuất hiện dày đặc trong các hệ thống sau:

1. Hệ thống hơi nóng (Steam): Đây là ứng dụng "vàng" của van cầu. Khả năng chịu nhiệt độ cao và áp suất lớn khiến nó trở thành thiết bị kiểm soát hơi chính trong các nhà máy dệt nhuộm, thực phẩm.

2. Hệ thống Boiler (Lò hơi): Dùng để cấp nước và điều chỉnh lượng hơi đi ra từ buồng đốt.

3. Hệ thống HVAC: Điều tiết lưu lượng nước nóng/lạnh đi qua các cuộn coil (AHU/FCU) để duy trì nhiệt độ phòng.

4. Nhà máy thực phẩm & Hóa chất: Sử dụng các dòng inox để kiểm soát lưu lượng nguyên liệu lỏng trong quá trình phối trộn.

Những Sai Lầm Thường Gặp Khi Chọn Globe Valve DN25

Nhiều lỗi lựa chọn phổ biến có thể khiến bạn tốn kém chi phí sửa chữa không đáng có:

• Lắp ngược chiều dòng chảy: Đây là lỗi sơ đẳng nhưng cực kỳ nghiêm trọng. Khi lắp ngược, áp lực nước sẽ đẩy vào mặt trên của đĩa van, khiến việc mở van trở nên cực kỳ khó khăn và làm mòn seat nhanh chóng.

• Dùng sai Pressure Class: Sử dụng van PN10 cho hệ thống PN16 sẽ gây rò rỉ tại các mối nối bích hoặc nứt thân van dưới áp lực cao.

• Dùng globe valve cho đóng mở liên tục: Mặc dù làm được, nhưng việc đóng mở liên tục van cầu sẽ gây mệt mỏi cho người vận hành vì số vòng quay lớn. Trong trường hợp này, van bi hoặc van bướm sẽ tối ưu hơn.

• Không tính đến vật liệu Seat: Sử dụng seat nhựa PTFE cho hơi nóng (steam) sẽ khiến gioăng bị nóng chảy ngay lập tức.

Checklist Chọn Globe Valve Phù Hợp

Hãy đảm bảo bạn đã tích chọn đầy đủ các yếu tố sau trước khi đặt mua:

• Xác định môi chất: Nước sạch, hơi nóng, hóa chất hay dầu?

• Thông số áp suất & nhiệt độ: Áp suất làm việc thực tế và nhiệt độ đỉnh là bao nhiêu?

• Vật liệu thân van: Gang, đồng hay inox?

• Kiểu kết nối: Ren NPT/BSPT hay mặt bích tiêu chuẩn JIS/ANSI?

• Tiêu chuẩn hệ thống: Van có đạt các chứng chỉ như ISO, API hay DIN không?

Nếu hệ thống của bạn sử dụng hơi nóng hoặc có áp suất vận hành trên 16 bar, chúng tôi khuyên bạn nên tham khảo ý kiến của kỹ sư kỹ thuật trước khi đưa ra quyết định cuối cùng.

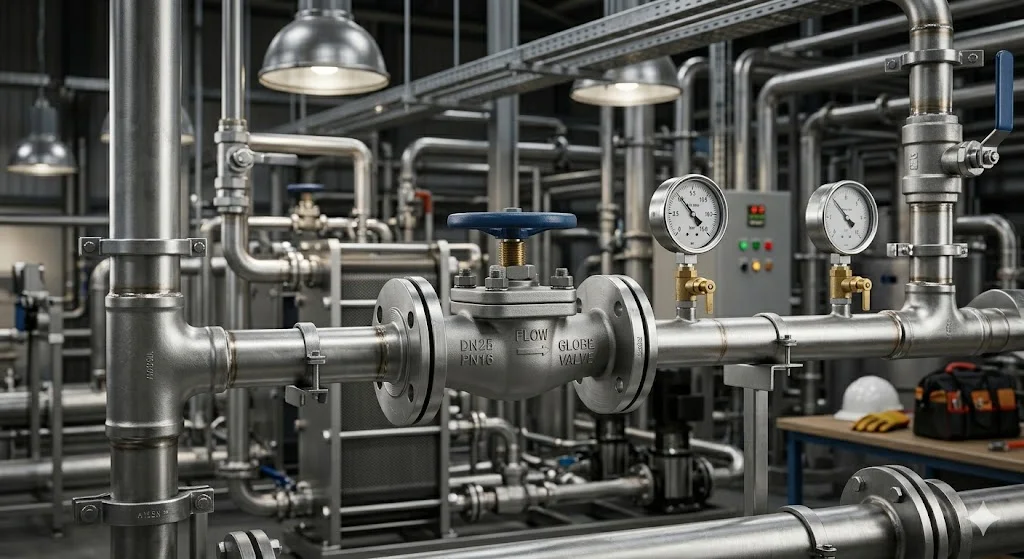

Hướng Dẫn Lắp Đặt Và Bảo Trì Globe Valve

Quy trình valve maintenance đúng cách sẽ giúp tăng tuổi thọ thiết bị lên gấp 2-3 lần:

1. Lắp đặt: Luôn kiểm tra mũi tên hướng dòng chảy trên thân van. Đảm bảo không gian đủ rộng để xoay tay quay và thực hiện bảo trì.

2. Không siết quá lực: Khi van đã đóng kín, không nên dùng thêm đòn bẩy để siết quá chặt, điều này dễ làm hỏng seat hoặc cong trục van.

3. Kiểm tra Packing (Gioăng cổ van): Nếu thấy có hiện tượng rò rỉ tại trục van, hãy siết nhẹ đai ốc cổ van hoặc thay thế dây tết chèn (packing) mới.

4. Vệ sinh định kỳ: Đối với hệ thống nước, cặn bẩn có thể bám vào seat van gây hở. Việc xả cặn đường ống thường xuyên là rất cần thiết.

FAQ Về DN25 Globe Valve

DN25 tương đương bao nhiêu inch?

DN25 là kích thước danh nghĩa theo hệ mét, tương đương với kích thước 1 inch (phi 34mm) theo hệ Inch.

Globe valve có dùng cho steam được không?

Hoàn toàn được. Thực tế, van cầu là loại van tốt nhất cho hệ thống steam nhờ khả năng chịu nhiệt và kiểm soát lưu lượng hơi rất mịn màng.

Nên chọn globe valve ren hay mặt bích?

Với kích thước DN25, van ren thường dùng cho các ứng dụng đơn giản và áp suất thấp để tiết kiệm chi phí. Van mặt bích nên dùng cho các hệ thống công nghiệp đòi hỏi tính an toàn cao và dễ dàng bảo trì.

DN25 globe valve khác ball valve thế nào?

Van cầu mạnh về điều tiết nhưng gây tụt áp cao. Van bi mạnh về đóng mở nhanh, không gây tụt áp nhưng khả năng điều tiết lưu lượng kém và dễ hỏng seat nếu để ở vị trí mở một nửa.

Bao lâu nên bảo trì globe valve một lần?

Tùy vào tần suất sử dụng, thông thường bạn nên kiểm tra định kỳ 6 tháng một lần đối với các hệ thống hơi và 12 tháng đối với hệ thống nước sạch.

Cách Chọn DN25 Globe Valve Giúp Hệ Thống Hoạt Động Ổn Định

Tóm lại, việc lựa chọn đúng dn25 globe valve không chỉ đơn thuần là mua một thiết bị đóng ngắt. Đó là bài toán cân bằng giữa vật liệu, áp suất vận hành và khả năng điều tiết lưu lượng thực tế. Một lựa chọn chuẩn xác sẽ giúp bạn gia tăng tuổi thọ hệ thống, giảm thiểu tối đa tình trạng rò rỉ và tiết kiệm chi phí bảo trì dài hạn.

Đừng để một chi tiết nhỏ làm gián đoạn dây chuyền sản xuất của bạn. Đầu tư vào chất lượng là sự đầu tư thông minh nhất để giảm downtime và tối ưu hóa lợi nhuận.
