5 16 Ball Valve: Phương Pháp Tối Ưu Cho Hệ Thống Đường Ống Mini

Trong các hệ thống công nghiệp hiện đại, đôi khi những chi tiết nhỏ nhất lại đóng vai trò quyết định đến hiệu suất toàn cục. Đối với các đường ống siêu nhỏ, việc lựa chọn một thiết bị kiểm soát dòng chảy vừa đảm bảo độ kín, vừa không chiếm dụng không gian là một bài toán khó. Van bi 5/16 inch) chính là câu trả lời hoàn hảo, mang lại sự linh hoạt và độ tin cậy tuyệt đối cho các ứng dụng mini.

Vì Sao Van Bi 5/16 inch Được Dùng Nhiều Trong Hệ Thống Mini?

Trong thực tế vận hành, các hệ thống khí nén nhỏ hoặc thiết bị phòng thí nghiệm thường xuyên đối mặt với tình huống cần đóng mở dòng chảy tức thì. Sử dụng các loại van kích thước lớn không chỉ gây cồng kềnh, khó lắp đặt mà còn làm tăng chi phí vật tư không cần thiết. Đặc biệt, các đường ống mini yêu cầu độ kín cực cao vì một rò rỉ nhỏ cũng đủ làm sụt áp toàn bộ hệ thống.

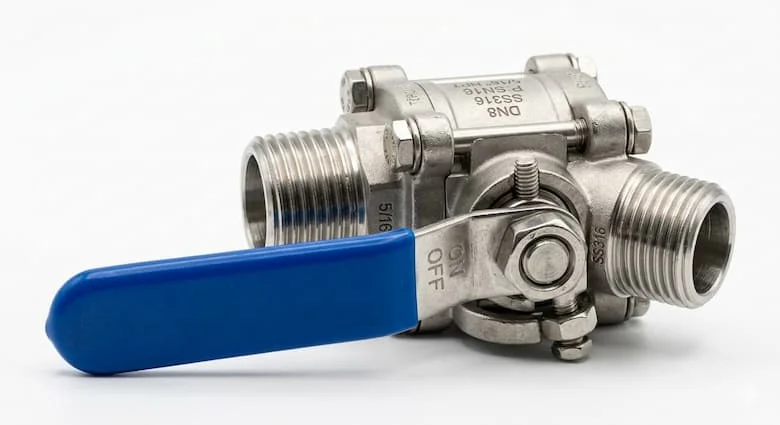

5 16 ball valve (van bi 5/16 inch) đã trở thành lựa chọn ưu tiên nhờ thiết kế mini ball valve chuyên dụng. Lợi ích lớn nhất mà dòng van này mang lại là khả năng đóng mở nhanh chỉ bằng một thao tác gạt 90 độ, giúp người vận hành kiểm soát lưu chất chính xác trong tích tắc. Bên cạnh đó, các dòng stainless steel ball valve còn mang lại khả năng chống ăn mòn vượt trội, đảm bảo tuổi thọ lâu dài trong những môi trường khắc nghiệt nhất. Với kích thước nhỏ gọn, nó dễ dàng len lỏi vào những vị trí lắp đặt chật hẹp mà các loại van thông thường không thể tiếp cận.

5 16 Ball Valve Là Gì? Kiến Thức Nền Tảng Cần Biết

Theo định nghĩa kỹ thuật, 5 16 ball valve là loại van bi có kích thước cổng xả hoặc đường ren tương ứng với 5/16 inch (xấp xỉ 8mm). Thiết kế cốt lõi của van sử dụng một viên bi rỗng, có lỗ xuyên tâm để kiểm soát dòng chảy. Khi lỗ của viên bi nằm cùng hướng với đường ống, van mở; khi xoay 90 độ, mặt nhẵn của bi sẽ chặn đứng dòng lưu chất.

Trong ngành công nghiệp, thiết bị này còn được biết đến với các tên gọi như mini ball valve, compact ball valve hoặc đơn giản là van bi 5/16 inch. Chức năng chính của nó bao gồm:

• Đóng mở lưu chất nhanh: Phù hợp cho các ứng dụng cần ngắt dòng tức thì.

• Kiểm soát dòng chảy: Đảm bảo lưu lượng đi qua ổn định theo thiết kế đường ống nhỏ.

• Ngăn rò rỉ: Nhờ cấu tạo gioăng làm kín (seat) ôm khít viên bi.

Phân tích chiều sâu: Tại sao van bi lại có độ kín cao và tốc độ đóng mở nhanh? Bí mật nằm ở cơ chế tiếp xúc bề mặt. Viên bi được bao bọc bởi hai vòng đệm (seat) bằng vật liệu polymer (như PTFE). Khi có áp suất, viên bi bị đẩy nhẹ về phía seat hạ lưu, tạo ra một lực ép chặt giúp ngăn chặn hoàn toàn sự rò rỉ. Tốc độ đóng mở nhanh là do hành trình vận hành ngắn – bạn chỉ cần xoay 1/4 vòng tròn để chuyển trạng thái từ đóng hoàn toàn sang mở hoàn toàn, ưu việt hơn hẳn so với chuyển động xoắn ốc nhiều vòng của van cổng hay van cầu.

Nguyên Lý Hoạt Động Của 5 16 ball valve

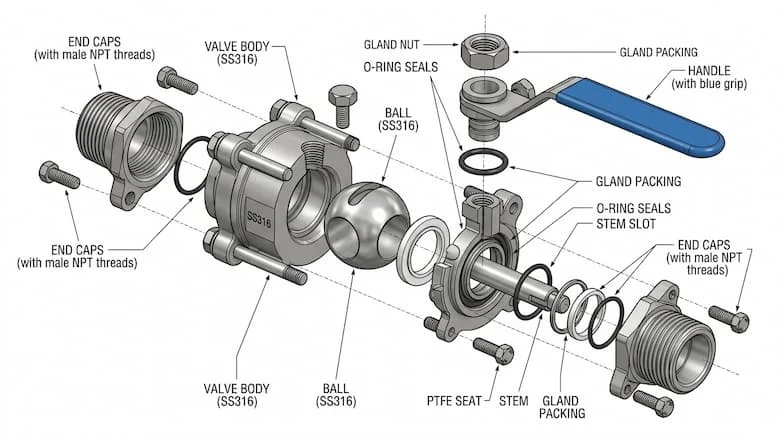

Để hiểu rõ tại sao van bi 5/16 inch lại bền bỉ, chúng ta cần xem xét cấu tạo cơ bản gồm 5 thành phần chính: thân van (chứa đựng linh kiện), viên bi (vật thể điều tiết), seat (vòng làm kín), trục van (truyền động) và tay gạt (bộ phận thao tác).

Cơ chế hoạt động cực kỳ đơn giản nhưng hiệu quả: Khi tay gạt được xoay, trục van sẽ truyền lực làm viên bi quay theo. Lỗ xuyên tâm của viên bi đóng vai trò như một "cửa ngõ".

• Ở trạng thái mở: Lỗ hổng nằm thẳng hàng với đường ống, lưu chất đi qua với trở lực cực thấp.

• Ở trạng thái đóng: Lỗ hổng nằm vuông góc, phần thân đặc của bi chặn dòng chảy lại.

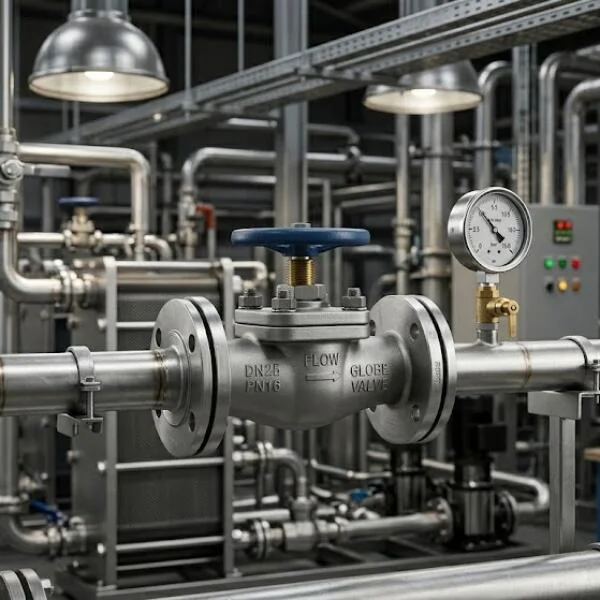

Góc nhìn chuyên gia: Tại sao van bi đóng mở nhanh hơn globe valve (van cầu)? Van cầu yêu cầu trục van phải di chuyển lên xuống qua nhiều vòng ren, điều này tốn thời gian và công sức. Tuy nhiên, một lưu ý quan trọng là không nên dùng ball valve để điều tiết lưu lượng liên tục (tiết lưu). Khi van chỉ mở một phần, dòng lưu chất tốc độ cao sẽ xoáy vào phần seat bị hở, gây ra hiện tượng mài mòn cục bộ. Theo thời gian, điều này sẽ làm hỏng độ kín của van, dẫn đến rò rỉ ngay cả khi đã đóng hoàn toàn.

Phân Loại Van Bi 5/16 inch Phổ Biến Trên Thị Trường

Tùy vào môi trường sử dụng, người dùng cần lựa chọn loại van có đặc tính vật liệu và cấu tạo phù hợp:

Theo vật liệu:

• Inox 304: Phổ biến nhất, chống gỉ tốt trong môi trường dân dụng và công nghiệp nhẹ.

• Inox 316: Chứa thêm Molypden, cực kỳ bền trong môi trường hóa chất, axit hoặc nước biển.

• Đồng (Brass): Thường dùng cho hệ thống nước lạnh, khí nén thông thường nhờ giá thành rẻ.

Theo kiểu kết nối:

• Ren trong/Ren ngoài: Dễ dàng vặn trực tiếp vào đường ống.

• Compression fitting (Nối nén): Dùng cho ống đồng hoặc ống inox cứng mà không cần hàn hay cắt ren.

• Push-to-connect: Cắm nhanh, thường dùng cho ống nhựa khí nén mini.

Phân tích ứng dụng: Trong các hệ thống khí nén mini, dòng compact ball valve được ưu tiên vì nó giảm thiểu tối đa trọng lượng lên đường ống mỏng. Nếu hệ thống của bạn liên quan đến thực phẩm hoặc dược phẩm, việc sử dụng inox 316 là bắt buộc để đảm bảo tiêu chuẩn vệ sinh và tránh nhiễm độc kim loại.

Thông Số Kỹ Thuật Quan Trọng Của 5 16 ball valve

Việc hiểu sai thông số kỹ thuật có thể dẫn đến những thảm họa về lắp đặt và vận hành. Dưới đây là các thông số bạn cần đặc biệt lưu tâm:

1. Kích thước: 5/16 inch, tương đương với đường kính danh định nhỏ (DN8 hoặc xấp xỉ tùy theo chuẩn ống).

2. Áp suất làm việc: Thường từ PN16, PN25 đến PN40 (tương đương 16 bar đến 40 bar). Các dòng van inox mini có thể chịu áp suất rất cao dù kích thước nhỏ.

3. Nhiệt độ làm việc: Phụ thuộc lớn vào vật liệu làm kín. PTFE seat thường chịu được từ -20°C đến 180°C.

4. Chuẩn ren:

   • BSP (British Standard Pipe): Phổ biến ở châu Âu và Việt Nam.

   • NPT (National Pipe Thread): Phổ biến ở Mỹ, ren có độ côn để tăng độ kín.

5. Cấu tạo thân: 1-PC (Thân đúc nguyên khối - rẻ, khó sửa), 2-PC (Hai thân ghép lại - phổ biến), 3-PC (Ba thân - dễ bảo trì nhất).

Lưu ý kỹ thuật: Việc chọn sai chuẩn ren (ví dụ lắp ren NPT vào lỗ BSP) là nguyên nhân hàng đầu gây rò rỉ và cháy ren. Hãy luôn kiểm tra kỹ ký hiệu trên thân van trước khi lắp đặt.

So Sánh Van Bi 5/16 inch Và Needle Valve (Van Kim)

Nhiều khách hàng phân vân giữa van bi và van kim cho hệ thống nhỏ. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt:

Lời khuyên: Nếu bạn cần một thiết bị để bật/tắt dòng khí nén tức thời, hãy chọn van bi 5/16 inch. Nếu bạn cần điều chỉnh chính xác từng giọt hóa chất hoặc áp suất nhỏ giọt, needle valve là lựa chọn không thể thay thế.

Ứng Dụng Thực Tế Và Những Sai Lầm Thường Gặp

Ứng dụng công nghiệp

Van bi 5/16 inch xuất hiện dày đặc trong:

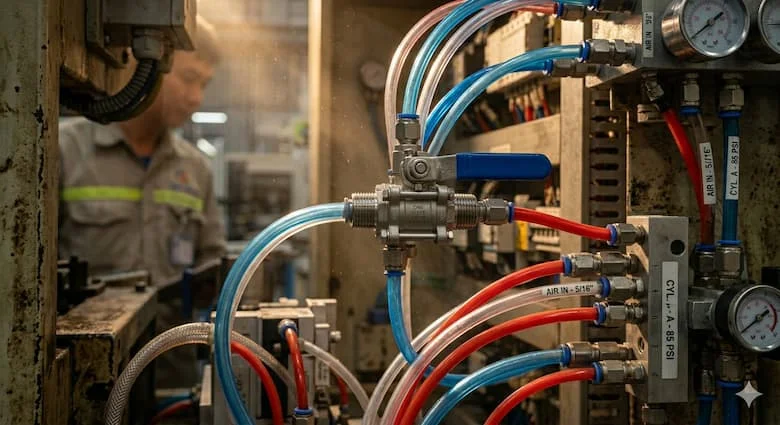

• Hệ thống khí nén mini: Dùng cho các cánh tay robot, sensor khí.

• Máy móc tự động hóa: Nhờ kích thước nhỏ, nó dễ dàng tích hợp vào các cụm valve manifold.

• Thiết bị y tế & Phòng thí nghiệm: Kiểm soát các dòng khí nơ-tron, oxy hoặc hóa chất lỏng.

Những sai lầm "chết người" khi sử dụng

1. Lắp quá lực: Van mini có bước ren ngắn và mỏng. Việc dùng mỏ lết siết quá tay thường làm nứt thân van hoặc biến dạng ren.

2. Dùng để điều tiết: Như đã phân tích, dùng van bi để hé mở dòng chảy sẽ khiến PTFE seat nhanh chóng bị xói mòn, dẫn đến van không bao giờ khóa kín được nữa.

3. Không kiểm tra định kỳ: Trong môi trường rung động cao, các ốc siết tay gạt có thể bị lỏng, làm sai lệch vị trí đóng mở của viên bi.

Hướng Dẫn Chọn Mua Và Lắp Đặt Chuẩn Chuyên Gia

Checklist chọn mua:

• Bước 1: Xác định lưu chất là gì? (Nước, khí, hay hóa chất để chọn Inox 304/316).

• Bước 2: Áp suất tối đa của hệ thống là bao nhiêu? (Chọn PN tương ứng).

• Bước 3: Chuẩn kết nối hiện tại của đường ống là gì? (BSP hay NPT).

• Bước 4: Không gian lắp đặt có cho phép dùng tay gạt dài hay cần loại tay bướm (butterfly handle)?

Mẹo lắp đặt và bảo trì:

• Quấn băng tan (cao su non): Chỉ quấn vừa đủ, khoảng 5-7 vòng theo chiều kim đồng hồ để đảm bảo độ kín mà không làm dày ren quá mức.

• Vệ sinh đường ống: Trước khi lắp van, hãy thổi sạch bụi bẩn trong ống. Chỉ một mẩu phôi kim loại nhỏ cũng có thể làm xước viên bi inox, gây hỏng van ngay lập tức.

• Thay thế định kỳ: Nếu thấy tay gạt trở nên quá nặng hoặc có dấu hiệu rò rỉ ở trục van, hãy thay thế O-ring hoặc toàn bộ van để đảm bảo an toàn.

Câu Hỏi Thường Gặp (FAQ)

1. 5 16 ball valve là kích thước bao nhiêu mm?

Kích thước 5/16 inch tương đương với đường kính ngoài của ống hoặc ren xấp xỉ 8mm. Đây là kích thước tiêu chuẩn cho các hệ thống ống nhỏ (tubing).

2. Van bi 5/16 có dùng được cho hơi nóng (steam) không?

Có, nhưng bạn phải chọn loại có gioăng làm kín chịu nhiệt (thường là Reinforced PTFE) và thân bằng inox để chịu được sự giãn nở nhiệt.

3. Tại sao van của tôi bị rò rỉ ở phần trục (stem) sau một thời gian sử dụng?

Đây thường là do gioăng trục bị mòn hoặc khô mỡ. Bạn có thể siết nhẹ đai ốc ở cổ van để ép gioăng chặt lại, nếu vẫn rò rỉ thì cần thay van mới.

4. Sự khác biệt giữa van bi 1 thân (1-PC) và 2 thân (2-PC) là gì?

Van 1-PC có thân đúc liền nên lỗ đi qua của bi thường nhỏ hơn đường kính ống (reduced port). Van 2-PC cho phép lỗ bi lớn hơn (full port), giúp lưu lượng đi qua tối đa.

Kết Luận

5 16 ball valve tuy nhỏ bé nhưng lại là "người gác cổng" đáng tin cậy cho các hệ thống lưu chất mini. Việc hiểu rõ về vật liệu, chuẩn ren và nguyên lý vận hành không chỉ giúp bạn tối ưu hóa hiệu suất hệ thống mà còn tiết kiệm đáng kể chi phí bảo trì lâu dài. Hãy nhớ: Chất lượng của một hệ thống lớn nằm ở sự chính xác của từng linh kiện nhỏ nhất.
