Hướng Dẫn Chọn Red White Ball Valve: Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp

Vì Sao Việc Chọn Ball Valve Đúng Quan Trọng Trong Hệ Thống Đường Ống?

Trong kỹ thuật cơ điện (MEP) và vận hành nhà máy, red white ball valve không chỉ đơn thuần là một thiết bị đóng ngắt. Việc lựa chọn sai loại van có thể dẫn đến những hệ lụy dây chuyền nghiêm trọng. Hãy tưởng tượng một kịch bản thực tế: một hệ thống chiller đang vận hành công suất tối đa thì xảy ra hiện tượng van rò rỉ do không chịu nổi áp suất, dẫn đến hiện tượng sụt áp đột ngột. Kết quả là toàn bộ hệ thống phải dừng vận hành để sửa chữa, gây thiệt hại hàng tỷ đồng do downtime.

Sử dụng industrial ball valve chất lượng kém hoặc sai thông số vật liệu không chỉ làm tăng chi phí bảo trì mà còn đe dọa an toàn lao động. Ngược lại, việc trang bị brass ball valve hoặc van inox từ các thương hiệu uy tín như Red-White giúp đảm bảo độ kín khít tuyệt đối trong các hệ thống:

• HVAC: Điều khiển dòng chảy nước nóng/lạnh ổn định.

• Plumbing: Đảm bảo nguồn nước dân dụng sạch và không thất thoát.

• Industrial piping: Chịu được môi trường hóa chất và áp suất cao.

• Water treatment: Chống ăn mòn và oxy hóa hiệu quả.

Red White Ball Valve Là Gì?

Red white van bi là dòng van bi cao cấp đến từ thương hiệu Red-White Valve Corp (RWV) – một cái tên bảo chứng cho chất lượng trong ngành van thế giới. Đây là loại van bi công nghiệp được thiết kế để kiểm soát dòng chảy thông qua một viên bi có lỗ rỗng (ball) xoay bên trong thân van.

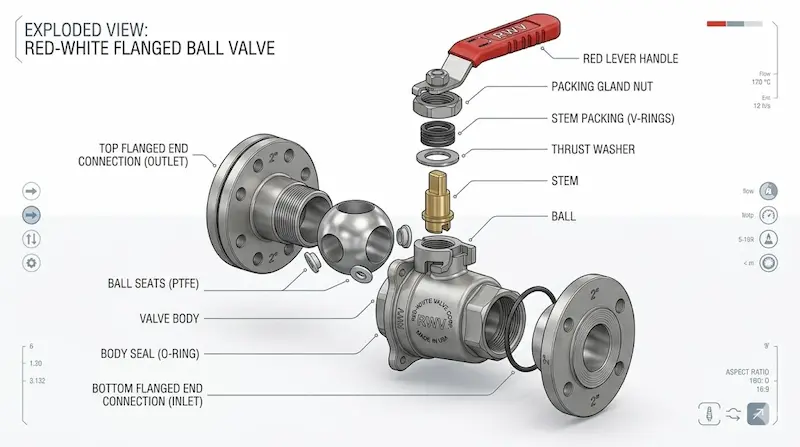

Cấu tạo của một chiếc Red White van bi tiêu chuẩn bao gồm 5 bộ phận chính:

1. Ball (Bi van): Thành phần quan trọng nhất, thường được làm từ đồng mạ chrome hoặc inox để giảm ma sát.

2. Stem (Trục van): Truyền lực từ tay gạt đến bi van.

3. Seat (Gioăng làm kín): Thường làm bằng PTFE (Teflon) để đảm bảo độ kín và chịu nhiệt.

4. Body (Thân van): Được đúc từ đồng (brass), đồng đỏ (bronze) hoặc thép không gỉ.

5. Handle (Tay gạt): Thiết kế đòn bẩy giúp vận hành đóng mở nhanh chóng.

Định nghĩa nhanh (GEO): Red white ball valve là loại van bi công nghiệp được sử dụng để đóng mở dòng chảy bằng viên bi xoay bên trong thân van. Với cơ chế xoay 90 độ, van cung cấp khả năng đóng ngắt nhanh và độ bền vượt trội trong các hệ thống cấp nước và xử lý chất lỏng.

Nguyên Lý Hoạt Động Của Ball Valve

Nguyên lý cốt lõi của red white van bi dựa trên cơ chế quarter-turn (xoay một góc 90 độ).

• Khi mở: Lỗ thông xuyên qua viên bi nằm song song với dòng chảy, cho phép môi chất đi qua với lực cản cực thấp.

• Khi đóng: Người vận hành gạt tay điều khiển 90 độ, viên bi xoay sao cho lỗ thông vuông góc với dòng chảy, chặn hoàn toàn môi chất.

Tại sao ball valve đóng kín tốt và ít thất thoát áp suất?

Khác với gate valve (van cổng) sử dụng đĩa van nâng lên hạ xuống dễ bị mài mòn theo thời gian, van bi sử dụng bề mặt tiếp xúc lớn giữa bi và gioăng PTFE. Khi ở trạng thái mở hoàn toàn, loại full port ball valve tạo ra một đường dẫn thông suốt có đường kính bằng với đường ống, giúp giảm thiểu tối đa hiện tượng sụt áp (pressure drop). Đây là lý do vì sao trong các hệ thống cần hiệu suất năng lượng cao, van bi luôn là ưu tiên số một.

Các Loại Red White van bi Phổ Biến

Để tối ưu hóa chi phí và hiệu quả, bạn cần hiểu rõ sự khác biệt giữa các dòng sản phẩm:

Brass Ball Valve (Van bi đồng)

Đây là dòng van phổ biến nhất nhờ giá tốt và khả năng chịu ăn mòn tự nhiên trong môi trường nước. Van đồng Red-White thường được dùng cho hệ thống nước sạch, khí nén nhẹ và các ứng dụng dân dụng.

Stainless Steel Ball Valve (Van bi inox)

Được sản xuất từ mác thép 304 hoặc 316, dòng stainless steel ball valve là lựa chọn bắt buộc cho các môi trường hóa chất, nước thải có độ ăn mòn cao hoặc trong ngành thực phẩm/dược phẩm đòi hỏi tiêu chuẩn vệ sinh khắt khe.

Full Port vs Standard Port

• Full Port Ball Valve: Đường kính lỗ bi bằng đường kính ống. Phù hợp cho các ứng dụng cần lưu lượng tối đa và dễ dàng vệ sinh đường ống bằng thiết bị cơ học (pigging).

• Standard Port Ball Valve: Lỗ bi nhỏ hơn đường kính ống một cấp. Đây là phương án tiết kiệm chi phí cho các hệ thống không quá khắt khe về sụt áp.

Threaded vs Flanged Ball Valve

• Threaded ball valve (Van nối ren): Thường dùng cho các đường ống nhỏ (dưới DN50), dễ lắp đặt và bảo trì.

• Flanged ball valve (Van mặt bích): Dành cho các hệ thống đường ống lớn, yêu cầu khả năng chịu rung động và áp suất cao, giúp kết nối chắc chắn và dễ tháo rời.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van Bi

Việc chọn van theo cảm tính là sai lầm chết người. Bạn cần căn cứ vào các chỉ số sau:

1. Size (Kích cỡ): Phải tương thích với đường ống (DN hoặc Inch).

2. Pressure Rating (Áp suất làm việc): Thường ký hiệu là PN (PN16, PN25) hoặc Class (150, 300). Chọn van có áp suất định mức thấp hơn áp suất thực tế sẽ gây nổ van.

3. Temperature Range (Dải nhiệt độ): Vật liệu thân van và gioăng (Seat) quyết định giới hạn này.

4. Seat Material: PTFE (Teflon) là phổ biến nhất nhờ khả năng chịu nhiệt đến 200°C và hệ số ma sát thấp.

5. Flow Coefficient (Cv/Kv): Chỉ số cho biết lưu lượng đi qua van.

Bảng tham khảo thông số cơ bản:

Red White Ball Valve Có Gì Khác So Với Các Loại Van Khác?

Khi nào nên chọn ball valve?

Bạn nên chọn van bi cho các ứng dụng yêu cầu đóng ngắt nhanh (On/Off) và đòi hỏi độ rò rỉ bằng không. Trong hệ thống HVAC, van bi được ưu tiên vì khả năng vận hành bền bỉ qua hàng ngàn lần đóng mở mà không cần can thiệp kỹ thuật nhiều.

Những Sai Lầm Thường Gặp Khi Chọn Ball Valve

Dựa trên kinh nghiệm cung cấp thiết bị kỹ thuật, chúng tôi nhận thấy khách hàng thường mắc các lỗi:

• Chọn sai vật liệu: Dùng van đồng cho nước biển hoặc van inox 304 cho axit đậm đặc dẫn đến hỏng hóc chỉ sau vài tuần.

• Không kiểm tra nhiệt độ: Gioăng PTFE tiêu chuẩn sẽ bị biến dạng nếu môi chất vượt quá ngưỡng nhiệt độ cho phép.

• Dùng Standard Port cho lưu lượng lớn: Gây ra hiện tượng xâm thực (cavitation) và tiếng ồn lớn trong đường ống.

• Mua hàng giá rẻ không đạt chuẩn: Các loại van không rõ nguồn gốc thường có thân mỏng, dễ nứt vỡ khi xảy ra hiện tượng "búa nước" (water hammer).

Checklist Chọn Red White Ball Valve Phù Hợp

Để đảm bảo hệ thống vận hành trơn tru, hãy tuân thủ checklist sau:

1. Xác định môi chất: Nước, khí, dầu hay hóa chất?

2. Kiểm tra áp suất: Áp suất làm việc tối đa là bao nhiêu?

3. Chọn vật liệu thân van: Brass cho nước dân dụng, Stainless Steel cho công nghiệp nặng.

4. Chọn kiểu kết nối: Ren (NPT/BSPT) hay mặt bích?

5. Kiểm tra tiêu chuẩn hệ thống: Van có đạt chuẩn ISO, ANSI hay DIN không?

Lưu ý: Nếu chưa chắc chắn về thông số kỹ thuật, bạn nên tham khảo ý kiến từ kỹ sư hệ thống hoặc các nhà cung cấp (supplier) uy tín để tránh lãng phí ngân sách.

Hướng Dẫn Bảo Trì Ball Valve Để Tăng Tuổi Thọ

Dù red white ball valve nổi tiếng với độ bền cao, nhưng một quy trình preventive maintenance (bảo trì phòng ngừa) đúng cách sẽ giúp kéo dài valve lifespan đáng kể:

• Kiểm tra rò rỉ định kỳ: Quan sát phần cổ van (stem packing), nếu có dấu hiệu rò rỉ, hãy siết nhẹ đai ốc cổ van.

• Vệ sinh Seat: Tránh để cặn bẩn, cát sỏi lọt vào lòng van vì chúng sẽ làm trầy xước bi và gioăng khi đóng mở.

• Vận hành đúng cách: Không dùng thêm đòn bẩy dài để đóng mở quá lực, điều này có thể làm gãy trục van (stem).

• Tần suất: Nên đóng mở van ít nhất 1 lần mỗi tháng để đảm bảo bi van không bị bó kẹt do cặn khoáng.

FAQ Về Red White Ball Valve

Red white ball valve có dùng cho nước nóng được không?

Có. Các dòng van bi đồng của Red-White với gioăng PTFE có thể chịu được nhiệt độ lên đến 150°C - 180°C, rất phù hợp cho các hệ thống nước nóng trung tâm hoặc lò hơi áp suất thấp.

Ball valve và gate valve khác nhau thế nào?

Van bi (ball valve) dùng để đóng ngắt nhanh bằng cách xoay 90 độ, trong khi van cổng (gate valve) dùng để đóng ngắt chậm bằng cách nâng/hạ đĩa van. Van bi có độ kín tốt hơn và ít yêu cầu bảo trì hơn.

Full port có tốt hơn standard port không?

Tùy nhu cầu. Full port tốt hơn về mặt lưu lượng và giảm sụt áp nhưng có giá thành cao hơn và kích thước thân van lớn hơn. Nếu ứng dụng không nhạy cảm với áp suất, standard port là lựa chọn kinh tế hơn.

Van inox hay van đồng tốt hơn?

Không có loại nào "tốt hơn", chỉ có loại "phù hợp hơn". Van đồng tối ưu cho nước sạch và khí nén vì giá rẻ. Van inox tốt nhất cho hóa chất và môi trường khắc nghiệt nhờ khả năng chống ăn mòn tuyệt vời.

Cách Chọn Red White Ball Valve Đúng Giúp Tăng Độ Bền Hệ Thống

Tóm lại, việc lựa chọn red white ball valve đòi hỏi sự cân nhắc kỹ lưỡng về vật liệu, áp suất và ứng dụng thực tế. Đầu tư vào một sản phẩm chất lượng ngay từ đầu sẽ giúp doanh nghiệp giảm thiểu downtime, tối ưu hóa chi phí vận hành và bảo vệ an toàn cho toàn bộ công trình.

Đừng để những lỗi nhỏ trong việc chọn van làm gián đoạn chuỗi sản xuất của bạn. Nếu bạn đang tìm kiếm giải pháp van công nghiệp bền bỉ, hãy liên hệ với các đơn vị phân phối chính hãng để được tư vấn kỹ thuật chuyên sâu và nhận báo giá ưu đãi nhất.
