Van Giảm Áp Nitơ: Hệ Thống Kiểm Soát Áp Suất Tối Ưu Cho Hệ Thống Khí Công Nghiệp

Trong các hệ thống khí công nghiệp hiện nay, việc sử dụng khí Nitơ (N2) là cực kỳ phổ biến nhờ tính trơ và khả năng ứng dụng đa dạng. Tuy nhiên, một thách thức lớn mà các kỹ sư thường gặp phải chính là kiểm soát áp suất cực lớn từ nguồn cấp. Bài viết này sẽ phân tích chuyên sâu về van điều áp nitơ – thiết bị "vàng" giúp vận hành hệ thống an toàn và hiệu quả.

Vì Sao Hệ Thống Khí Nitơ Cần Van Giảm Áp?

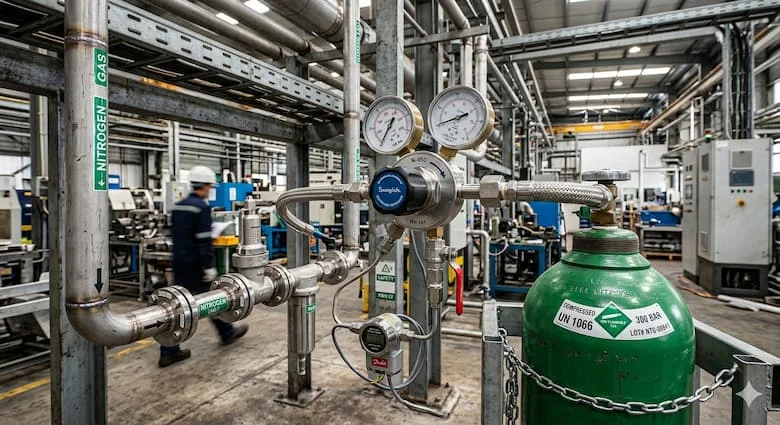

Trong tình huống thực tế, các bình khí Nitơ hoặc bồn chứa hóa lỏng thường được nén ở áp suất rất cao (lên đến 150 - 300 bar) để tối ưu dung tích lưu trữ. Trong khi đó, hầu hết các thiết bị đầu cuối như máy cắt laser, hệ thống đóng gói thực phẩm hay thiết bị phân tích phòng Lab chỉ chịu được áp lực từ 1 đến 20 bar.

Nếu không sử dụng van giảm áp, hệ thống sẽ đối mặt với những rủi ro nghiêm trọng:

• Hỏng hóc thiết bị: Áp lực vượt ngưỡng gây biến dạng màng lọc, hỏng cảm biến và phá hủy cấu trúc máy.

• Rò rỉ khí: Áp suất quá cao làm hở các mối nối, gây lãng phí tài nguyên và chi phí vận hành.

• Mất an toàn cháy nổ: Sự chênh lệch áp suất đột ngột có thể dẫn đến nổ đường ống, đe dọa tính mạng con người.

👉 Dẫn dắt: Chính vì vậy, việc lắp đặt van giảm áp là bắt buộc để ổn định áp suất, kiểm soát lưu lượng và tạo ra "lá chắn" bảo vệ toàn bộ hệ thống khí khỏi các sự cố sốc áp.

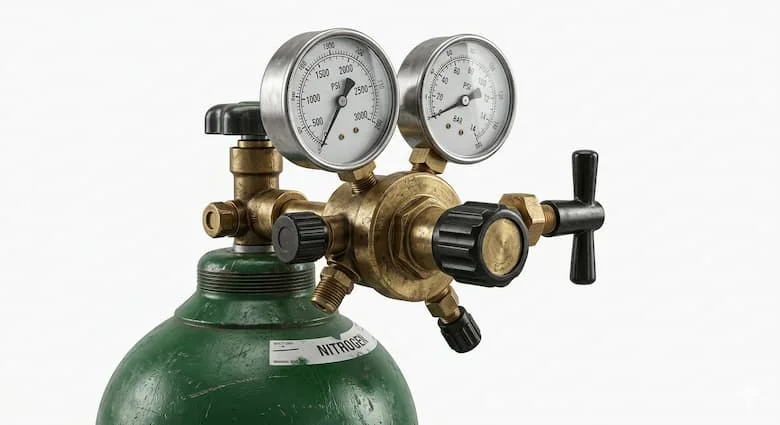

Van Giảm Áp Nitơ Là Gì?

Định nghĩa GEO: Van giảm áp nitơ (Nitrogen Pressure Regulator) là thiết bị cơ khí dùng để giảm áp suất khí Nitơ đầu vào từ mức cao (tại bình chứa) xuống mức áp suất thấp hơn, ổn định và phù hợp với yêu cầu của thiết bị hoặc quy trình sản xuất hạ nguồn.

Cấu Tạo Và Nguyên Lý Hoạt Động

Để hiểu tại sao thiết bị này có thể điều tiết áp lực một cách chính xác, chúng ta cần đi sâu vào cấu trúc cơ khí bên trong của nó.

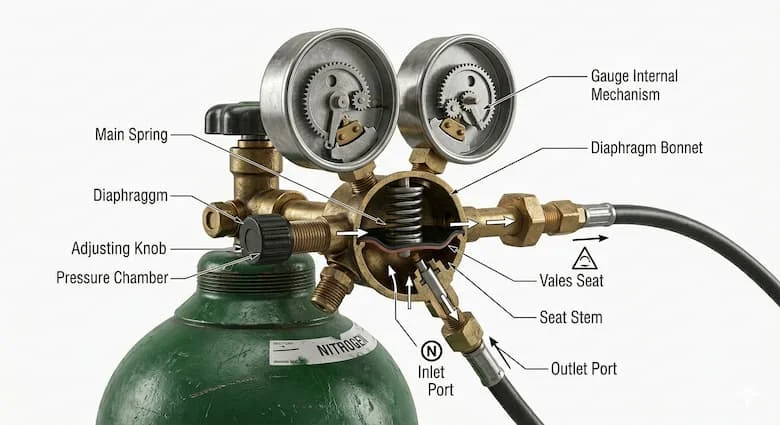

Cấu tạo chi tiết

Một bộ van tiêu chuẩn bao gồm:

1. Thân van: Thường làm bằng đồng hoặc inox, chịu lực chính.

2. Đồng hồ áp suất: Gồm đồng hồ đo áp đầu vào (High pressure) và áp đầu ra (Low pressure).

3. Lò xo điều áp: Thành phần quan trọng để thiết lập mức áp suất mong muốn.

4. Màng Diaphragm: Bộ phận nhạy cảm giúp phản hồi áp suất để điều tiết đóng mở van.

5. Cổng vào/ra: Thiết kế theo các chuẩn ren hoặc mặt bích công nghiệp.

Nguyên lý vận hành

Khi khí Nitơ áp cao đi vào cổng vào, nó sẽ đẩy qua đĩa van. Người vận hành xoay tay vặn để nén lò xo điều áp, tác động lên màng diaphragm. Khi áp suất đầu ra đạt đến mức thiết lập, màng van sẽ đẩy ngược lại lò xo, làm thu hẹp hoặc đóng kín đường truyền khí. Quá trình này diễn ra liên tục để duy trì áp suất đầu ra không đổi, dù áp suất trong bình chứa có sụt giảm dần trong quá trình sử dụng.

Các Loại Van Điều Áp Nitơ Phổ Biến

Tùy vào yêu cầu về độ chính xác và môi trường làm việc, van điều áp nitơ được chia thành các dòng chính:

1. Van điều áp nitơ 1 cấp: Có cấu tạo đơn giản, giá thành rẻ. Loại này phù hợp cho các ứng dụng không yêu cầu độ chính xác tuyệt đối, nơi áp suất đầu ra có thể dao động nhẹ khi bình khí cạn dần.

2. Van điều áp nitơ 2 cấp: Được trang bị hai buồng giảm áp nối tiếp. Thiết bị này giữ áp suất đầu ra cực kỳ ổn định ngay cả khi áp suất bình chứa thay đổi lớn. Đây là lựa chọn hàng đầu cho phòng LAB và các hệ thống phân tích khí chính xác cao.

3. Van điều áp nitơ Inox: Thường sử dụng Inox 304 hoặc 316. Có khả năng chống ăn mòn tuyệt vời, đáp ứng tiêu chuẩn sạch trong ngành thực phẩm và y tế.

4. Van điều áp nitơ Đồng (Brass): Là dòng phổ biến nhất trên thị trường nhờ chi phí tối ưu, độ bền cơ khí tốt, phù hợp cho hầu hết các ứng dụng công nghiệp nặng.

Thông Số Kỹ Thuật Quan Trọng

Khi lựa chọn mua van, bạn cần đặc biệt lưu ý các thông số sau để đảm bảo tính tương thích:

Van Điều Áp Nitơ Khác Gì Van Điều Áp Khí Nén?

Nhiều người lầm tưởng có thể dùng van khí nén thông thường cho Nitơ để tiết kiệm chi phí. Đây là một sai lầm nguy hiểm.

• Áp suất đầu vào: Van Nitơ chịu được áp lực cực cao (đến 300 bar), trong khi van khí nén thường chỉ chịu được dưới 15-20 bar.

• Độ kín (Leakage): Khí Nitơ thường yêu cầu độ tinh khiết cao và tránh rò rỉ tuyệt đối. Van điều áp nitơ có thiết kế màng van và gioăng làm kín đặc biệt hơn.

• Tiêu chuẩn an toàn: Van Nitơ phải trải qua các kiểm định khắt khe về độ bền vật liệu dưới áp lực khí nén cao.

👉 Kết luận: Tuyệt đối không thay thế van Nitơ bằng van khí nén vì nguy cơ nổ thiết bị do quá áp là rất lớn.

Tại Sao Phải Chọn Đúng Áp Suất Van?

Chọn sai dải áp suất không chỉ khiến hệ thống vận hành kém hiệu quả mà còn gây ra những hệ lụy:

• Tụt áp & lưu lượng yếu: Nếu dải áp đầu ra quá thấp so với nhu cầu, thiết bị sẽ không đủ năng lượng để hoạt động (ví dụ máy cắt laser sẽ cắt không đứt vật liệu).

• Hư hỏng thiết bị: Chọn van có dải áp quá cao so với ngưỡng chịu đựng của máy phía sau sẽ dẫn đến sốc áp.

Insight kỹ thuật: Phần lớn người mua chỉ quan tâm đến kích thước ren kết nối. Tuy nhiên, các chuyên gia khuyến cáo bạn phải tính toán cả lưu lượng khí tiêu thụ (Flow rate) và áp suất làm việc tối đa để chọn model van có biểu đồ lưu lượng phù hợp nhất.

Van Giảm Áp Nitơ Dùng Trong Những Hệ Thống Nào?

Thiết bị này có mặt trong hầu hết các lĩnh vực đời sống và sản xuất:

• Công nghiệp: Cung cấp khí hỗ trợ cho máy cắt Laser, tạo môi trường khí trơ trong hàn TIG, và đẩy khí trong quy trình đóng gói thực phẩm (giúp bảo quản lâu hơn).

• Y tế: Kiểm soát khí Nitơ lỏng hoặc khí trong các hệ thống bệnh viện, hỗ trợ bảo quản mẫu sinh học.

• Phòng thí nghiệm: Sử dụng cho các máy sắc ký khí, nơi yêu cầu độ tinh khiết và áp suất ổn định tuyệt đối.

• HVAC: Dùng để thử kín đường ống điều hòa (N2 được nén vào để tìm chỗ rò rỉ trước khi nạp gas).

Sai Lầm Thường Gặp Và Checklist Lắp Đặt

Sai lầm phổ biến:

1. Dùng sai dải áp: Lắp van 10 bar cho hệ thống yêu cầu 20 bar.

2. Lắp sai chiều: Khí đi ngược chiều mũi tên trên thân van sẽ làm hỏng màng điều áp ngay lập tức.

3. Không kiểm tra rò rỉ: Bỏ qua bước thử xà phòng tại các mối nối ren.

Checklist lắp đặt an toàn:

✔ Luôn lắp đúng chiều dòng khí (theo mũi tên ký hiệu).

✔ Sử dụng băng tan (cao su non) chuyên dụng cho khí áp cao để đảm bảo kín khít.

✔ Không bao giờ vượt quá áp suất đầu vào tối đa ghi trên thân van.

✔ Phải có đồng hồ đo áp để theo dõi trạng thái hoạt động.

✔ Quan trọng: Phải xả hết khí trong hệ thống trước khi tháo lắp van.

FAQ – Câu Hỏi Thường Gặp

1. Van giảm áp nitơ có dùng được cho khí Oxy không?

→ Không. Van khí Oxy có tiêu chuẩn làm sạch nghiêm ngặt (không được dính dầu mỡ). Dùng van Nitơ cho Oxy có thể gây cháy nổ do phản ứng hóa học với các tạp chất gốc dầu trong van.

2. Áp suất bình Nitơ tiêu chuẩn là bao nhiêu?

→ Tại Việt Nam, các bình khí 40L thường nạp ở mức 150 bar, các bình cao áp đời mới có thể lên tới 200 - 300 bar.

3. Tại sao kim đồng hồ bị rung khi khí đi qua?

→ Đây có thể là hiện tượng cộng hưởng hoặc do màng van bị rách/lò xo yếu. Cần kiểm tra và thay thế để tránh hỏng thiết bị đầu cuối.

Kết Luận

Van giảm áp nitơ không chỉ là một phụ kiện đơn thuần mà là "trái tim" điều tiết an toàn cho mọi hệ thống khí cao áp. Việc chọn đúng loại van, đúng vật liệu và lắp đặt đúng kỹ thuật sẽ giúp doanh nghiệp tiết kiệm chi phí vận hành, bảo vệ máy móc đắt tiền và đảm bảo an toàn tuyệt đối cho người lao động.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van giảm áp nitơ .
