Tê 90: Phụ kiện cốt lõi trong phân nhánh và tối ưu hóa hệ thống đường ống

Trong thiết kế và thi công cơ điện (MEP) hay các hệ thống piping công nghiệp, việc điều hướng dòng chảy là yêu cầu bắt buộc. Tình huống thực tế thường gặp nhất là khi một trục đường ống chính cần chia nhánh để cấp lưu chất cho các thiết bị khác nhau hoặc chuyển hướng dòng chảy để tối ưu không gian lắp đặt. Để giải quyết bài toán này, tê đều xuất hiện như một giải pháp kỹ thuật tối ưu, cho phép kết nối nhiều thiết bị vào cùng một hệ thống một cách đồng bộ.

Tuy nhiên, việc chọn sai phụ kiện kết nối có thể dẫn đến những hệ lụy nghiêm trọng như rò rỉ tại mối nối, sụt giảm áp suất dòng chảy đột ngột hoặc gây khó khăn lớn trong quá trình lắp đặt. Một chiếc tê đều phù hợp không chỉ giúp phân nhánh dòng lưu chất chính xác mà còn tăng hiệu quả vận hành và đảm bảo tính thẩm mỹ cho toàn bộ mạng lưới đường ống. Đây là lý do tại sao dòng phụ kiện này lại chiếm tỷ trọng lớn trong danh mục vật tư của các dự án từ dân dụng đến công nghiệp nặng.

Tê 90 Là Gì?

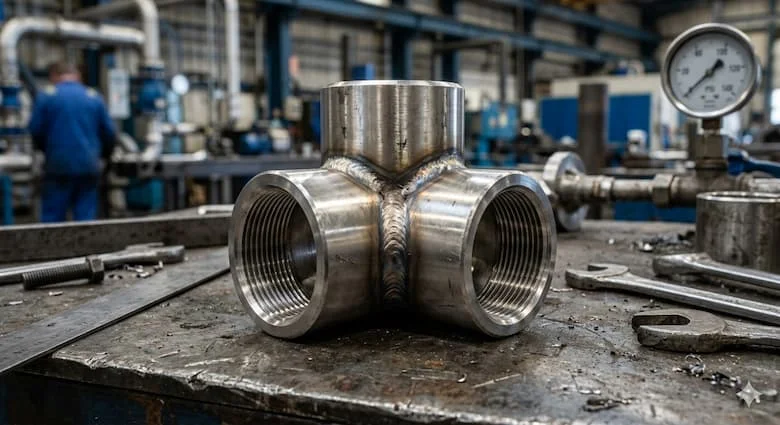

Tê 90 (hay còn gọi là tê đều) là phụ kiện đường ống có thiết kế hình chữ T với góc chia nhánh vuông góc chính xác 90 độ so với trục chính. Thiết bị này đóng vai trò là "ngã ba" kỹ thuật, dùng để kết nối ba đoạn ống lại với nhau, giúp phân chia hoặc hội tụ dòng lưu chất trong hệ thống piping. Nhờ cấu tạo đặc thù, nó cho phép dòng chảy được chuyển hướng một phần mà không làm thay đổi đặc tính dòng của trục chính.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Tê Đều

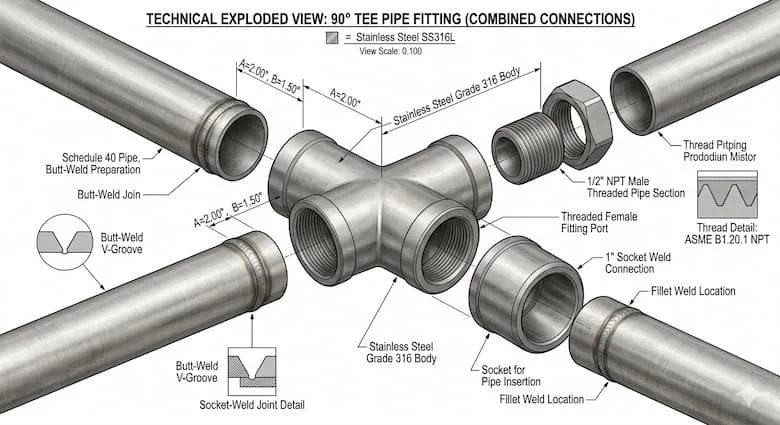

Về mặt kỹ thuật, tê đều có cấu tạo khá đơn giản nhưng đòi hỏi độ chính xác cực cao về mặt cơ khí:

• Thân tê: Phần đúc hoặc hàn tạo thành hình chữ T, là khung chịu lực chính của phụ kiện.

• Đầu nối: Tùy theo ứng dụng mà tê có các kiểu kết nối khác nhau như ren (cho hệ dân dụng), hàn (cho hệ áp lực cao), hoặc clamp (cho hệ vi sinh).

• Nhánh chia 90°: Cửa ra phụ nằm vuông góc với hai cửa chính, thường có cùng kích thước (tê đều) hoặc thu nhỏ hơn (tê thu).

Nguyên lý hoạt động: Khi lưu chất đi qua đường ống chính, một phần áp lực và lưu lượng sẽ được dẫn hướng vào nhánh phụ 90 độ. Ngược lại, trong các ứng dụng gom dòng, hai dòng lưu chất từ hai hướng khác nhau có thể hội tụ tại tê để đi vào một trục chính. Cơ chế này giúp việc đấu nối thiết bị đo, van khóa hay vòi xả trở nên linh hoạt hơn bao giờ hết.

Các Loại Tê Đều Phổ Biến Hiện Nay

Tùy thuộc vào môi trường sử dụng và áp suất làm việc, tê đều được phân hóa thành nhiều loại vật liệu và kiểu dáng khác nhau:

1. Tê đều inox: Thường được làm từ inox 304 hoặc 316. Loại này có khả năng chống ăn mòn hóa học tuyệt vời, bề mặt sáng bóng, rất được ưa chuộng trong ngành thực phẩm, dược phẩm và hóa chất.

2. Tê đều thép: Bao gồm thép carbon đen hoặc thép mạ kẽm. Ưu điểm là khả năng chịu áp lực cực cao và chịu nhiệt tốt, thường dùng trong hệ thống hơi nóng (steam), dầu khí và khí nén.

3. Tê đều PVC: Giải pháp kinh tế, trọng lượng nhẹ, dễ thi công bằng keo dán. Loại này chủ yếu dùng cho hệ thống cấp thoát nước dân dụng hoặc xử lý nước thải không có áp suất cao.

4. Tê đều ren: Thích hợp cho các hệ thống ống nhỏ, yêu cầu tính linh động để dễ dàng tháo lắp, bảo trì định kỳ.

5. Tê đều hàn: Được dùng trong công nghiệp nặng. Mối hàn giúp tạo ra độ kín khít tuyệt đối và khả năng chịu rung lắc tốt hơn hẳn so với mối nối ren.

Thông Số Kỹ Thuật Quan Trọng Của Tê Đều

Để đảm bảo an toàn cho hệ thống, người kỹ sư cần nắm vững các thông số kỹ thuật tiêu chuẩn của tê đều:

• Kích thước danh nghĩa (Size): Dao động phổ biến từ DN15 đến DN300 và thậm chí lớn hơn trong các đường ống dẫn dầu.

• Tiêu chuẩn sản xuất: Các sản phẩm chất lượng phải tuân thủ các hệ quy chiếu quốc tế như ANSI (Mỹ), JIS (Nhật Bản), DIN (Đức) hoặc BS (Anh).

• Áp lực làm việc: Phổ biến ở các mức PN10, PN16 hoặc lên đến Class 150, 300 tùy vào độ dày thành ống.

• Vật liệu: Phổ biến nhất là inox 304, inox 316L, thép carbon và nhựa PVC.

So Sánh Tê đều Với Co 90 Và Tê Đều

Nhiều người thường nhầm lẫn giữa các loại phụ kiện này, dưới đây là bảng so sánh nhanh:

Giải thích: Tê đều là sự lựa chọn không thể thay thế khi bạn cần mở rộng hệ thống hiện có hoặc đấu nối thêm các thiết bị phụ trợ mà không muốn cắt đứt dòng chảy chính.

Tại Sao Chọn Đúng Tê đều Rất Quan Trọng?

Việc lựa chọn đúng thông số kỹ thuật cho Tê đều mang lại lợi ích lâu dài cho chủ đầu tư:

• Tránh thất thoát áp suất: Thiết kế lòng tê nhẵn mịn giúp giảm ma sát lưu chất.

• Tăng tuổi thọ hệ thống: Vật liệu tương thích với môi chất ngăn chặn hiện tượng ăn mòn điện hóa.

• Giảm rung lắc: Tê hàn có độ bền cơ học cao giúp hệ thống vận hành êm ái hơn dưới áp lực lớn.

• Hạn chế rò rỉ: Đúng tiêu chuẩn ren hoặc độ dày hàn giúp mối nối chịu được sự giãn nở nhiệt.

Ứng Dụng Thực Tế Của Tê đều

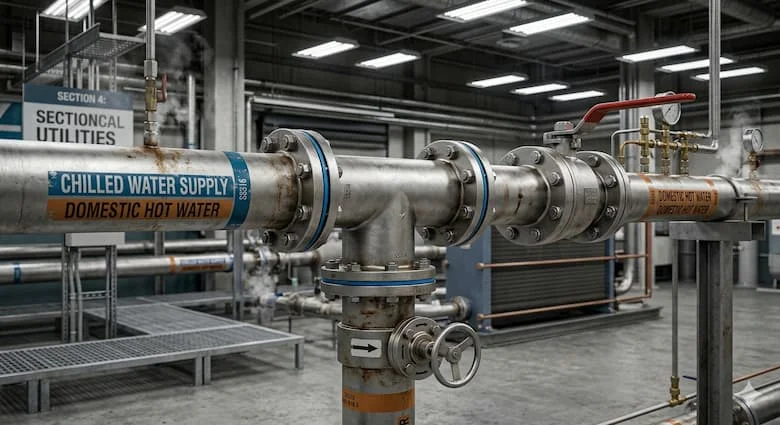

Nhờ tính đa dụng, tê 90 góp mặt trong hầu hết các hạ tầng kỹ thuật:

• Hệ thống nước: Cấp thoát nước tòa nhà, hệ thống điều hòa thông gió HVAC.

• Công nghiệp: Đường ống dẫn hơi nóng trong lò hơi, hệ thống khí nén nhà máy và lọc hóa dầu.

• PCCC: Kết nối các đầu phun Sprinkler trong hệ thống phòng cháy chữa cháy tự động.

• Thực phẩm: Sử dụng tê inox vi sinh trong các bồn chứa sữa, bia, nước giải khát.

Sai Lầm Thường Gặp Khi Chọn Tê đều

Nhiều hệ thống gặp sự cố chỉ sau vài tháng vận hành do các lỗi cơ bản:

• Chọn sai vật liệu: Dùng tê nhựa PVC cho các đường ống có nhiệt độ cao dẫn đến biến dạng, nứt vỡ.

• Dùng ren cho hệ áp lực/rung mạnh: Mối nối ren dễ bị lỏng và rò rỉ dưới tác động của rung chấn công nghiệp lớn.

• Sai kích thước DN: Gây hiện tượng "thắt cổ chai", làm giảm công suất vận hành của cả hệ thống.

Insight: Luôn kiểm tra kỹ môi chất bên trong ống (hóa chất, hơi nóng hay nước sạch) trước khi chốt phương án vật liệu cho tê.

Hướng Dẫn Chọn Tê đều Phù Hợp Và Checklist Lắp Đặt

Quy trình 4 bước chọn tê chuẩn:

1. Xác định môi chất: Nước sạch, hóa chất ăn mòn hay hơi nóng?

2. Kiểm tra điều kiện: Áp suất và nhiệt độ hoạt động thực tế là bao nhiêu?

3. Chọn vật liệu: Inox cho vi sinh, thép cho áp lực cao, nhựa cho thoát nước sạch.

4. Xác định kiểu nối: Ren, hàn hay mặt bích?

Checklist lắp đặt an toàn:

• ✔ Lắp đúng chiều dòng chảy theo thiết kế.

• ✔ Kiểm tra tiêu chuẩn DN của tê và ống phải đồng bộ.

• ✔ Vệ sinh sạch đầu nối trước khi hàn hoặc quấn băng tan.

• ✔ Siết lực đúng kỹ thuật, tránh quá chặt gây nứt ren.

• ✔ Bổ sung giá đỡ chống rung cho các vị trí tê ở hệ thống áp suất cao.

FAQ - Những Câu Hỏi Thường Gặp Về Tê đều

1. Tê 90 là gì?

Đó là phụ kiện hình chữ T giúp chia một dòng lưu chất thành hai nhánh vuông góc hoặc gom hai dòng vào một đường chính.

2. Khi nào nên dùng tê đều inox?

Nên dùng khi hệ thống dẫn nước sạch, thực phẩm hoặc các hóa chất có tính oxi hóa cao để đảm bảo độ bền và an toàn vệ sinh.

3. Tê ren và tê hàn cái nào tốt hơn?

Không có cái nào tốt hơn, chỉ có cái phù hợp hơn. Tê ren tốt cho bảo trì nhanh hệ nhỏ; tê hàn tốt cho độ bền vĩnh cửu hệ công nghiệp.

Kết luận

Tê 90 đóng vai trò cực kỳ quan trọng trong việc định hình và vận hành các hệ thống piping, HVAC hay PCCC. Việc thấu hiểu và chọn đúng vật liệu, kích thước cũng như kiểu kết nối không chỉ giúp hệ thống hoạt động ổn định mà còn tiết kiệm đáng kể chi phí bảo trì sau này.
