Bellows Sealed Stop Valves: Giải Pháp Chống Rò Rỉ Tuyệt Đối Cho Hệ Thống Công Nghiệp

Trong các hệ thống truyền dẫn hơi nóng (steam), dầu nhiệt hay hóa chất, rò rỉ tại vị trí trục van không chỉ đơn thuần là tổn thất năng lượng mà còn là mối đe dọa trực tiếp đến an toàn vận hành. Các dòng bellows sealed stop valves ra đời như một lời giải hoàn hảo cho bài toán rò rỉ, thay thế các phương pháp làm kín truyền thống để bảo vệ hệ thống trước những môi chất độc hại và khắc nghiệt nhất.

Bellows Sealed Stop Valves Là Gì?

Bellows sealed stop valve (còn gọi là van cầu bellows seal hay van hơi bellows sealed) là dòng van chặn cao cấp được thiết kế với một ống xếp kim loại (bellows) bao quanh trục van (stem). Khác với các loại van thông thường chỉ sử dụng vòng đệm (packing) để làm kín, loại van này tạo ra một màng ngăn vật lý kín khít hoàn toàn giữa môi chất bên trong thân van và môi trường bên ngoài.

Đây là thiết bị không thể thiếu trong các hệ thống đòi hỏi sự khắt khe về độ kín như: hệ thống hơi quá nhiệt, dầu tải nhiệt (thermal oil) và các quy trình xử lý hóa chất ăn mòn. Sự xuất hiện của van cầu bellows seal giúp loại bỏ hoàn toàn rủi ro phát tán khí thải độc hại hoặc rò rỉ lưu chất gây cháy nổ.

Nguyên Lý Hoạt Động Của Van Bellows Seal

Nguyên lý vận hành của van cầu bellows seal dựa trên sự kết hợp giữa chuyển động tịnh tiến của trục van và tính đàn hồi của ống xếp kim loại.

Khi người vận hành xoay tay quay, trục van (stem) sẽ nâng lên hoặc hạ xuống để điều khiển đĩa van (disc) đóng hoặc mở dòng chảy. Điểm đặc biệt nằm ở chỗ: ống xếp kim loại được hàn kín một đầu vào trục van và đầu còn lại vào nắp van (bonnet).

• Khi mở van: Ống xếp co lại theo chiều đi lên của trục.

• Khi đóng van: Ống xếp giãn ra theo chiều đi xuống của trục.

Cơ chế này đảm bảo rằng dù trục van có chuyển động bao nhiêu lần, môi chất cũng không bao giờ tiếp xúc được với phần packing phía trên, từ đó duy trì độ kín tuyệt đối ngay cả khi áp suất hệ thống thay đổi đột ngột.

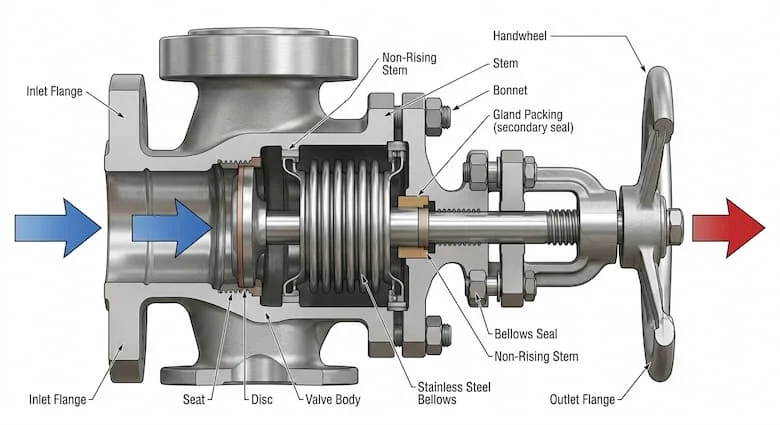

Cấu Tạo Chi Tiết Của Bellows Sealed Stop Valve

Để đạt được hiệu suất chống rò rỉ ở cấp độ cao nhất, cấu tạo của bellows sealed stop valves bao gồm các thành phần vật liệu cực kỳ bền bỉ:

1. Thân van (Body): Thường được đúc từ thép carbon (WCB), thép không gỉ (CF8/CF8M) để chịu áp suất lớn.

2. Bellows (Ống xếp): Đây là linh hồn của van, thường làm bằng Inox 304, Inox 316L hoặc các hợp kim đặc biệt như Inconel để chịu được sự mỏi (fatigue) và ăn mòn hóa học.

3. Trục van (Stem): Được kết nối trực tiếp với ống xếp.

4. Đĩa và Ghế van (Disc & Seat): Bề mặt tiếp xúc thường được tôi cứng hoặc phủ Stellite để chống mài mòn dưới dòng chảy tốc độ cao.

5. Packing phụ trợ: Mặc dù đã có bellows, các nhà sản xuất vẫn trang bị thêm lớp packing (graphite) phía trên để làm lớp bảo vệ thứ hai (back-up sealing).

Insight chuyên gia: Độ bền của van phụ thuộc 90% vào chất lượng của lớp Bellows. Một bộ bellows tiêu chuẩn thường được thiết kế để chịu được ít nhất 10,000 đến 30,000 chu kỳ đóng mở (cycle life).

Các Loại Bellows Sealed Stop Valves Phổ Biến

Tùy vào cấu trúc thân và mục đích điều hướng dòng chảy, chúng ta có các biến thể chính sau:

1. Bellows Seal Globe Valve

Đây là loại phổ biến nhất trong các hệ thống steam. Thiết kế hình chữ ngã giúp van có khả năng tiết lưu (thay đổi lưu lượng) tốt và khả năng làm kín tại ghế van (seat) cực kỳ ổn định.

2. Bellows Seal Gate Valve

Dòng van cổng sử dụng ống xếp thường dùng cho các đường ống kích thước lớn, nơi yêu cầu dòng chảy thẳng và giảm thiểu sụt áp. Tuy nhiên, chúng ít phổ biến hơn dòng globe trong các ứng dụng hơi.

3. Bellows Seal Angle Valve

Thiết kế thân van góc 90 độ, giúp thay đổi hướng dòng chảy đồng thời tiết kiệm không gian lắp đặt. Loại này thường được ứng dụng trong các khu vực có diện tích hạn chế.

Thông Số Kỹ Thuật Quan Trọng Cần Lưu Ý

Khi lựa chọn bellows sealed stop valves, các kỹ sư cần đặc biệt quan tâm đến các thông số sau để đảm bảo tính tương thích:

• Kích cỡ (Size): Phổ biến từ DN15 đến DN300.

• Áp suất định mức: Thường đạt tiêu chuẩn PN16, PN25 hoặc PN40 (theo DIN) và Class 150, 300 (theo ANSI).

• Dải nhiệt độ: Khả năng chịu nhiệt cực tốt, thường dao động từ -29°C đến 400°C. Một số dòng đặc biệt có thể chịu cao hơn.

• Kiểu kết nối: Mặt bích (Flange) là phổ biến nhất để dễ bảo trì, ngoài ra còn có nối ren hoặc nối hàn (Butt-weld) cho các ứng dụng áp suất rất cao.

So Sánh Bellows Seal Valve Và Packing Valve

Kết luận: Mặc dù chi phí đầu tư ban đầu của van bellows seal cao hơn, nhưng nếu xét về tổng chi phí sở hữu (TCO), nó tiết kiệm hơn rất nhiều nhờ giảm thiểu năng lượng thất thoát và chi phí nhân công bảo trì.

Tại Sao Bellows Seal Lại Chống Rò Rỉ Tốt Đến Vậy?

Sự khác biệt nằm ở việc loại bỏ "khe hở động". Ở van thông thường, giữa trục van và nắp van luôn có một khe hở nhỏ để trục di chuyển, và lớp packing chỉ là vật liệu ép chặt vào để ngăn nước/hơi thoát ra. Qua thời gian, sự ma sát làm mòn packing, tạo kẽ hở dẫn đến rò rỉ.

Với bellows sealed stop valves, lớp ống xếp inox tạo thành một rào cản vật lý không có khe hở. Môi chất bị nhốt hoàn toàn bên trong không gian của ống xếp. Điều này cực kỳ quan trọng đối với các hệ thống:

• Khí độc (Chlorine, Amonia): Rò rỉ dù chỉ một lượng nhỏ cũng gây nguy hiểm tính mạng.

• Dầu nhiệt: Dầu rò rỉ ở nhiệt độ cao gặp oxy có thể gây hỏa hoạn ngay lập tức.

• Hơi nóng (Steam): Giảm thiểu hiện tượng "chi phí ẩn" từ việc mất áp suất và thất thoát nhiệt.

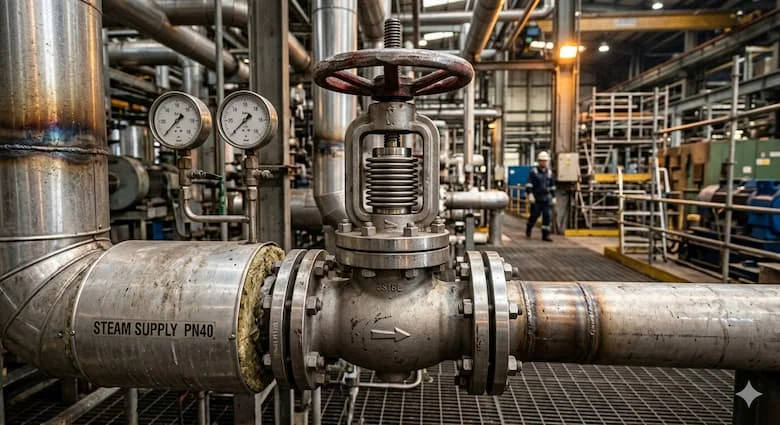

Ứng Dụng Thực Tế Của Bellows Sealed Stop Valves

Nhờ khả năng vận hành bền bỉ, dòng van này được tin dùng trong nhiều lĩnh vực:

• Hệ thống Steam nhà máy: Dệt nhuộm, thực phẩm, thức ăn chăn nuôi.

• Hệ thống dầu tải nhiệt: Các lò dầu truyền nhiệt trong nhà máy gỗ, cao su.

• Công nghiệp hóa chất: Xử lý các lưu chất có tính ăn mòn hoặc dễ bay hơi.

• Nhà máy nhiệt điện: Các đường ống hơi phụ trợ và hệ thống ngưng tụ.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Bellows Seal

1. Chọn sai vật liệu Bellows: Sử dụng bellows Inox 304 cho môi trường có nồng độ Clo cao dẫn đến ăn mòn kẽ nứt (pitting), gây thủng bellows nhanh chóng.

2. Vượt quá nhiệt độ cho phép: Mỗi loại vật liệu bellows có giới hạn chịu nhiệt. Vượt ngưỡng này sẽ làm mất tính đàn hồi của kim loại.

3. Không kiểm tra Fatigue Cycle: Bellows có tuổi thọ tính theo số lần đóng mở. Nếu lắp van ở vị trí phải điều tiết liên tục (on/off quá dày đặc), bellows sẽ bị mỏi và nứt.

4. Lắp sai chiều dòng chảy: Van cầu thường có hướng dòng chảy từ dưới lên đĩa van. Lắp ngược có thể gây áp lực không mong muốn lên cấu trúc bellows.

Hướng Dẫn Chọn Mua Và Lưu Ý Vận Hành

Checklist chọn van:

• ✔ Xác định chính xác môi chất (Hơi, dầu, hay hóa chất?).

• ✔ Kiểm tra nhiệt độ tối đa và áp suất làm việc thực tế.

• ✔ Lựa chọn vật liệu thân van (Gang cầu cho hơi, Thép cho dầu nhiệt).

• ✔ Kiểm tra tiêu chuẩn kết nối (DIN hay ANSI) để khớp với mặt bích có sẵn.

Lưu ý vận hành:

• Tránh hiện tượng shock áp suất (water hammer) vì áp lực đột ngột có thể làm biến dạng ống xếp.

• Khi mở van, không nên dùng lực quá mạnh sau khi đã mở hết hành trình để tránh gây căng thẳng cho mối hàn bellows.

Giải Đáp Thắc Mắc Thường Gặp (FAQ)

1. Bellows sealed stop valve là gì?

Là dòng van chặn chuyên dụng sử dụng ống xếp kim loại để làm kín trục van, ngăn chặn tuyệt đối hiện tượng rò rỉ môi chất ra môi trường bên ngoài.

2. Tại sao nên dùng Bellows Sealed Stop Valves cho dầu nóng?

Dầu nóng ở nhiệt độ trên 200°C rất dễ gây cháy nếu rò rỉ ra ngoài. Van bellows seal đảm bảo độ kín 100%, ngăn chặn nguy cơ hỏa hoạn và giữ cho môi trường làm việc sạch sẽ.

3. Tuổi thọ của ống xếp (bellows) là bao lâu?

Thông thường từ 10.000 đến 30.000 chu kỳ đóng mở tùy thương hiệu và điều kiện vận hành. Sau thời gian này, cần kiểm tra hoặc thay thế để đảm bảo an toàn.

4. Van này có dùng để điều tiết lưu lượng được không?

Có, nếu là dòng Bellows Seal Globe Valve, bạn có thể dùng để tiết lưu. Tuy nhiên, chức năng chính của nó vẫn là đóng/ngắt hoàn toàn (On/Off).

Kết Luận

Việc đầu tư vào bellows sealed stop valves là một quyết định thông minh cho bất kỳ hệ thống công nghiệp nào đề cao tính an toàn và hiệu quả kinh tế lâu dài. Khả năng chống rò rỉ tuyệt đối không chỉ bảo vệ con người, môi trường mà còn giúp doanh nghiệp giảm thiểu đáng kể chi phí bảo trì và thất thoát năng lượng.
