Cấu Tạo Van Tiết Lưu Khí Nén Và Nguyên Lý Vận Hành Chuyên Sâu

Bạn đã bao giờ gặp tình trạng xi lanh khí nén lao đi với tốc độ chóng mặt, gây va đập mạnh làm rung chuyển cả hệ thống máy móc? Hay ngược lại, các cánh tay robot hoạt động lờ đờ, thiếu ổn định khiến dây chuyền sản xuất bị đình trệ?

Đó chính là những dấu hiệu điển hình khi hệ thống thiếu đi sự kiểm soát lưu lượng chuẩn xác. Trong kỹ thuật khí nén, van tiết lưu đóng vai trò là "người điều phối" then chốt. Nếu không nắm vững cấu tạo van tiết lưu khí nén và cách lắp đặt, bạn không chỉ làm giảm hiệu suất máy mà còn đối mặt với nguy cơ hư hỏng cơ cấu chấp hành chỉ sau thời gian ngắn sử dụng. Bài viết này sẽ phân tích chi tiết từ cấu tạo, nguyên lý đến cách ứng dụng thiết bị này như một chuyên gia thực thụ.

Vì Sao Hệ Thống Khí Nén Cần Van Tiết Lưu?

Trong một hệ thống truyền động khí nén, áp suất từ máy nén thường rất lớn và không đổi. Nếu dẫn trực tiếp luồng khí này vào xi lanh mà không có sự kiểm soát, piston sẽ di chuyển cực nhanh. Điều này dẫn đến 3 hệ lụy nghiêm trọng:

1. Va đập cơ khí: Piston đập mạnh vào nắp xi lanh gây biến dạng, hỏng gioăng phớt.

2. Thiếu ổn định: Tốc độ không đồng đều khiến các bước gia công (đóng gói, cắt, ép) bị sai lệch.

3. Giảm tuổi thọ: Toàn bộ hệ thống phải chịu tải trọng động quá mức cần thiết.

Sử dụng van tiết lưu khí nén giúp người vận hành chủ động điều chỉnh lượng khí cấp vào hoặc xả ra khỏi thiết bị, từ đó kiểm soát tốc độ truyền động một cách mịn màng và chính xác nhất. Hiểu rõ van tiết lưu khí nén hoạt động như thế nào chính là chìa khóa để tối ưu hóa năng suất lao động.

Van Tiết Lưu Khí Nén Là Gì?

Định nghĩa: Van tiết lưu khí nén là thiết bị dùng để điều chỉnh lưu lượng khí đi qua nhằm kiểm soát tốc độ và áp suất trong hệ thống khí nén. Bằng cách thay đổi diện tích mặt cắt ngang của dòng chảy, van cho phép tăng hoặc giảm vận tốc của cơ cấu chấp hành (như xi lanh, động cơ khí) một cách chính xác.

Trong sơ đồ mạch khí nén, van tiết lưu thường được lắp đặt giữa van đảo chiều và xi lanh. Trong tự động hóa công nghiệp, thiết bị này được ví như "bàn đạp ga", quyết định sự nhịp nhàng của các chuyển động cơ khí. Việc lựa chọn đúng cấu tạo van tiết lưu khí nén phù hợp với tải trọng và đường kính ống là yếu tố bắt buộc để hệ thống vận hành trơn tru.

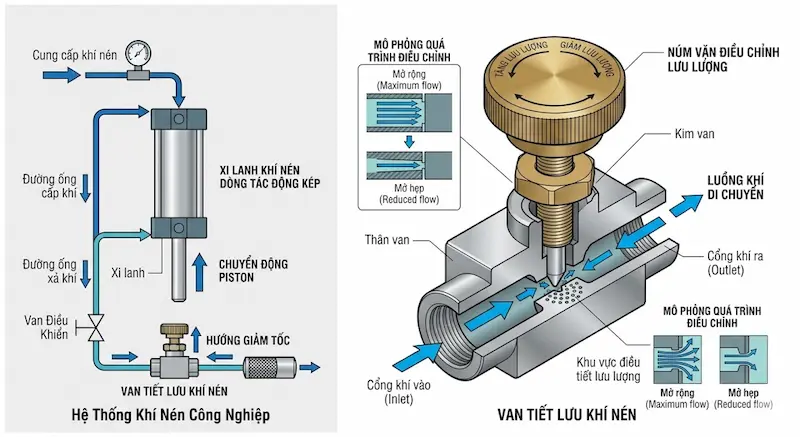

Nguyên Lý Hoạt Động Của Van Tiết Lưu Khí Nén

Nguyên lý cốt lõi của thiết bị dựa trên việc thay đổi tiết diện dòng chảy. Khi dòng khí đi qua một khe hẹp bên trong thân van, một phần năng lượng áp suất sẽ bị tiêu hao do ma sát và sự thu hẹp đột ngột, dẫn đến lưu lượng khí đi ra bị hạn chế.

• Quan hệ lưu lượng và tốc độ: Lưu lượng khí ($Q$ ) tỉ lệ thuận với tốc độ xi lanh ($v$ ). Khi bạn vặn núm điều chỉnh để thu hẹp khe hở (giảm tiết diện $A$ ), lưu lượng $Q$ giảm xuống, khiến áp suất trong buồng xi lanh tăng lên chậm hơn, từ đó làm giảm tốc độ hành trình của piston.

• Tại sao lắp sai chiều lại gây lỗi? Đối với van tiết lưu một chiều, khí chỉ bị hạn chế theo một hướng và đi tự do theo hướng ngược lại nhờ van một chiều tích hợp. Nếu lắp ngược, xi lanh sẽ chạy nhanh lúc cần chậm và chạy chậm lúc cần nhanh, gây rối loạn chu kỳ máy.

• Ví dụ thực tế: Hãy tưởng tượng bạn đang bóp đầu ống nước nhựa. Khi bạn bóp càng chặt (giảm tiết diện), lượng nước thoát ra trong một giây càng ít đi. Van tiết lưu khí nén hoạt động tương tự để "nắn" dòng khí theo ý muốn.

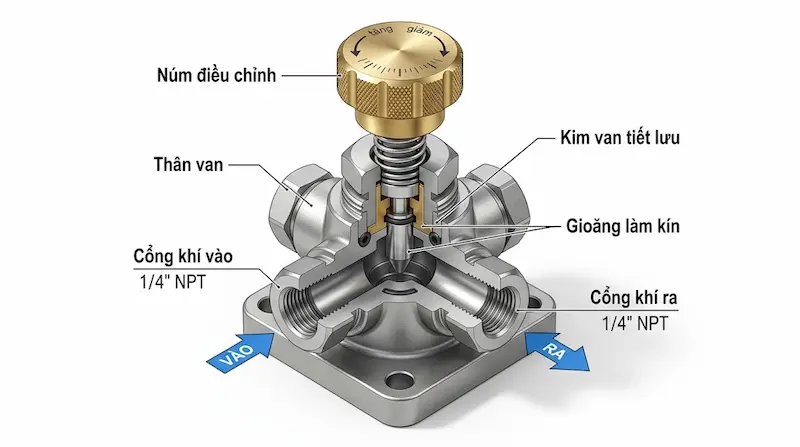

Cấu Tạo Van Tiết Lưu Khí Nén Gồm Những Bộ Phận Nào?

Để nắm vững cách bảo trì và sử dụng hiệu quả, bạn cần bóc tách các thành phần bên trong. Một thiết bị đạt chuẩn thường có 5 bộ phận chính:

Thân van

Thân van thường được chế tạo từ đồng thau mạ niken, nhôm cứng hoặc nhựa kỹ thuật cao cấp. Vai trò chính là khung chịu lực, bảo vệ các linh kiện bên trong khỏi áp suất cao (thường lên đến 10-15 bar) và tác động môi trường. Thân van chất lượng giúp chống oxy hóa và rò rỉ khí.

Núm điều chỉnh

Đây là bộ phận tương tác trực tiếp với người dùng. Bằng cách xoay núm theo chiều kim đồng hồ hoặc ngược lại, bạn sẽ thay đổi khoảng cách giữa kim van và ghế van. Các dòng van cao cấp thường có vòng khóa (lock nut) để cố định vị trí, tránh việc rung động máy làm thay đổi cài đặt tốc độ.

Kim van (Vít tiết lưu)

Đây là "trái tim" trong cấu tạo van tiết lưu khí nén. Kim van có hình dạng côn đặc biệt. Khi kim van đi xuống, diện tích khe hở nhỏ lại, giới hạn dòng khí. Độ tinh xảo của bước ren trên kim van quyết định khả năng điều chỉnh lưu lượng nhạy và mịn đến mức nào.

Cổng khí vào và ra

Cổng vào (Inlet) và cổng ra (Outlet) được thiết kế dạng ren hoặc cắm ống nhanh (one-touch fitting). Kích thước ren (1/8, 1/4, 3/8, 1/2) phải tương thích với tiêu chuẩn ống dẫn để đảm bảo không bị sụt áp cục bộ tại vị trí kết nối.

Gioăng làm kín

Được làm từ cao su NBR hoặc Viton, hệ thống gioăng đảm bảo khí không bị rò rỉ ra ngoài môi trường hoặc rò rỉ qua thân van. Một chiếc gioăng hỏng sẽ khiến việc điều chỉnh tốc độ trở nên vô nghĩa vì lưu lượng khí không còn đi qua khe hẹp theo kiểm soát.

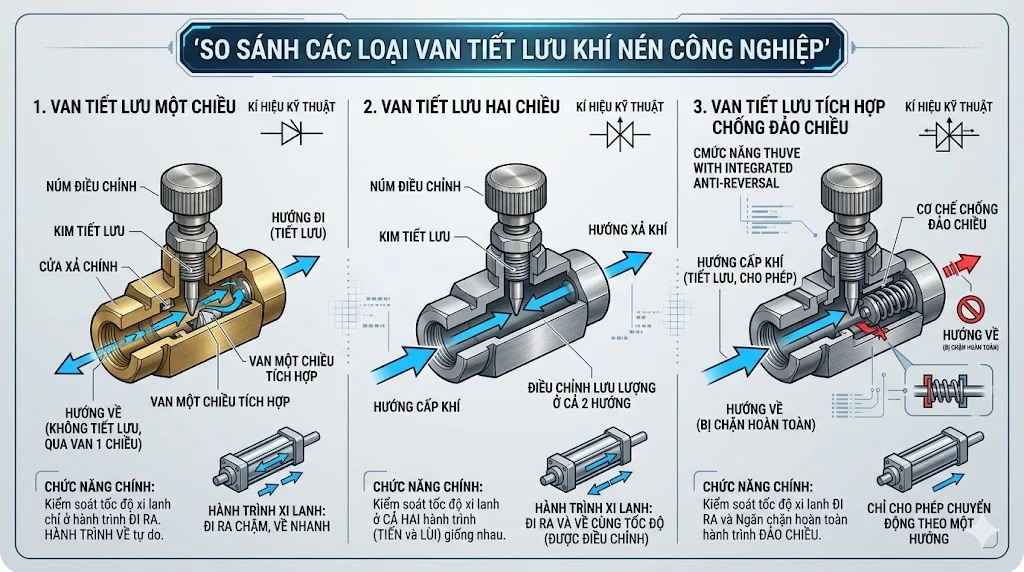

Phân Loại Van Tiết Lưu Khí Nén Phổ Biến

Tùy vào mục đích sử dụng, kỹ sư sẽ lựa chọn một trong các loại sau:

Các Thông Số Kỹ Thuật Quan Trọng Của Van Tiết Lưu

Khi lựa chọn thiết bị, đừng chỉ nhìn vào hình dáng. Hãy chú ý đến các chỉ số sau:

• Áp suất làm việc: Thường từ 0.5 - 10 bar. Chọn van có áp suất thấp hơn áp suất máy nén sẽ gây nổ van hoặc hỏng kim điều chỉnh.

• Lưu lượng khí ($L/min$ ): Phải lớn hơn hoặc bằng lưu lượng cần thiết của xi lanh. Chọn van quá nhỏ sẽ khiến xi lanh không thể đạt tốc độ tối đa ngay cả khi mở hết cỡ.

• Kích thước ren: Phải đồng bộ với hệ thống (ví dụ: Ren G, ren NPT hoặc ren M).

• Nhiệt độ: Ảnh hưởng trực tiếp đến độ bền của gioăng cao su. Trong môi trường nhiệt cao, cần dùng van thân kim loại và gioăng chịu nhiệt chuyên dụng.

So Sánh Van Tiết Lưu Và Van Điều Áp

Rất nhiều người nhầm lẫn giữa hai loại van này, dẫn đến sai lầm trong thiết kế hệ thống.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Tiết Lưu

Dưới đây là những lỗi "kinh điển" khiến kỹ thuật viên đau đầu:

1. Lắp ngược chiều: Đây là lỗi phổ biến nhất với van một chiều. Kết quả là xi lanh di chuyển không theo ý muốn, gây mất kiểm soát hành trình.

2. Điều chỉnh quá chặt: Việc siết kim van quá mạnh bằng kìm có thể làm gãy đầu kim côn, làm hỏng hoàn toàn khả năng điều chỉnh của van.

3. Không vệ sinh định kỳ: Bụi bẩn và hơi nước từ khí nén không được lọc sạch sẽ bám vào khe hẹp, gây tắc nghẽn hoặc làm tốc độ xi lanh bị giật cục.

4. Dùng sai áp suất: Sử dụng van nhựa cho hệ thống áp suất cao dẫn đến nứt vỡ, gây nguy hiểm cho người vận hành.

Lời khuyên: Việc hiểu rõ cấu tạo van tiết lưu khí nén giúp bạn nhận biết sớm các dấu hiệu mòn kim van hoặc hỏng gioăng để thay thế kịp thời, tránh dừng máy đột ngột.

Cách Điều Chỉnh Van Tiết Lưu Khí Nén Đúng Kỹ Thuật

Để hệ thống hoạt động hoàn hảo, hãy tuân thủ quy trình 4 bước:

• Bước 1: Xác định kiểu tiết lưu: Bạn muốn tiết lưu khí nạp (Meter-in) hay tiết lưu khí xả (Meter-out)? Thông thường, tiết lưu khí xả được ưu tiên để xi lanh chuyển động êm hơn.

• Bước 2: Đóng van hoàn toàn: Xoay núm điều chỉnh theo chiều kim đồng hồ cho đến khi dừng lại (không siết quá mạnh).

• Bước 3: Mở dần từ từ: Vừa cho máy hoạt động, vừa xoay ngược chiều kim đồng hồ từng chút một.

• Bước 4: Khóa cố định: Khi đạt được tốc độ mong muốn, hãy siết chặt đai ốc khóa (nếu có) để đảm bảo độ ổn định lâu dài.

Câu Hỏi Thường Gặp Về Van Tiết Lưu Khí Nén (FAQ)

1. Van tiết lưu khí nén dùng để làm gì?

Chức năng chính là điều chỉnh lưu lượng khí nén đi qua thiết bị, từ đó cho phép người dùng kiểm soát tốc độ tiến hoặc lùi của xi lanh và các động cơ khí nén trong dây chuyền sản xuất.

2. Cấu tạo van tiết lưu khí nén gồm những gì?

Một van tiêu chuẩn bao gồm: Thân van (chịu áp), núm điều chỉnh, kim van (tạo khe hẹp), cổng kết nối và hệ thống gioăng làm kín chống rò rỉ.

3. Van tiết lưu có làm giảm áp suất không?

Có, nhưng không đáng kể. Nó tạo ra một sự sụt giảm áp suất động khi khí đang chảy để hạn chế lưu lượng. Nếu bạn muốn giảm áp suất tĩnh một cách chính xác, bạn phải dùng van điều áp.

4. Tại sao xi lanh vẫn chạy nhanh dù đã vặn van tiết lưu?

Có thể van đã bị hỏng kim van (không còn khít), gioăng một chiều bên trong bị hở, hoặc bạn đang lắp ngược chiều van tiết lưu một chiều.

Hiểu Đúng Cấu Tạo Van Tiết Lưu Khí Nén Để Tối Ưu Hệ Thống

Tóm lại, van tiết lưu không chỉ đơn thuần là một phụ kiện, mà là bộ phận quyết định sự tinh tế và độ bền của toàn bộ hệ thống khí nén. Nắm chắc kiến thức về cấu tạo van tiết lưu khí nén, nguyên lý vận hành và cách phân biệt với van điều áp sẽ giúp bạn thiết kế những hệ thống tự động hóa hiệu quả, tiết kiệm chi phí bảo trì.

Lựa chọn đúng loại van, lắp đặt đúng kỹ thuật và bảo trì định kỳ là cách tốt nhất để bảo vệ xi lanh và nâng cao năng suất công việc.
