KVS Valve: Thông số "vàng" quyết định hiệu suất hệ thống điều khiển

Vì sao chọn sai KVS valve khiến hệ thống hoạt động kém hiệu quả?

Trong thiết kế hệ thống cơ điện (MEP) và HVAC, một tình huống trớ trêu thường xuyên xảy ra: Kỹ sư lắp đặt một chiếc van điều khiển có kích thước đường ống (DN) hoàn toàn khớp với bản vẽ, nhưng hệ thống vẫn vận hành chệch choạc. Nhiệt độ phòng không ổn định, lưu lượng nước cấp bị thiếu cục bộ, hoặc nghiêm trọng hơn là van xảy ra hiện tượng rung lắc mạnh và phát ra tiếng ồn khó chịu.

Nguyên nhân cốt lõi không nằm ở kích thước vật lý của van, mà nằm ở việc bỏ qua thông số KVS valve . Đa số người dùng phổ thông chỉ quan tâm đến kích cỡ van (size), trong khi các chuyên gia thực thụ hiểu rằng KVS mới là yếu tố quyết định khả năng lưu lượng và độ chính xác trong điều tiết. Chọn sai KVS đồng nghĩa với việc bạn đang ép hệ thống vận hành trong trạng thái quá tải hoặc lãng phí năng lượng nghiêm trọng. Bài viết này sẽ giúp bạn hiểu sâu về KVS valve và cách lựa chọn thông số này như một kỹ sư thực thụ.

KVS valve là gì?

KVS valve là van có thông số KVS biểu thị lưu lượng nước (tính bằng $m^3/h$ ) đi qua van khi chênh áp giữa đầu vào và đầu ra là 1 bar trong điều kiện van mở hoàn toàn và nhiệt độ nước từ 5°C – 40°C.

Về mặt kỹ thuật, KVS là một hệ số đặc trưng cho thiết kế cơ khí của lòng van. Ý nghĩa của thông số này cực kỳ đơn giản: KVS càng lớn thì lưu lượng đi qua van càng nhiều. Tuy nhiên, KVS không phải là một con số cố định cho mọi kích thước DN. Hai chiếc van có cùng đường kính DN25 nhưng có thể có chỉ số KVS khác nhau hoàn toàn tùy thuộc vào mục đích điều tiết.

Mối liên hệ giữa lưu lượng ($Q$ ), chênh áp ($\Delta P$ ) và độ mở van được thể hiện qua hệ số này. Khi van không mở hoàn toàn, người ta dùng ký hiệu KV để chỉ lưu lượng tại độ mở đó. Chỉ khi mở 100%, KV mới đạt giá trị cực đại và được gọi là KVS.

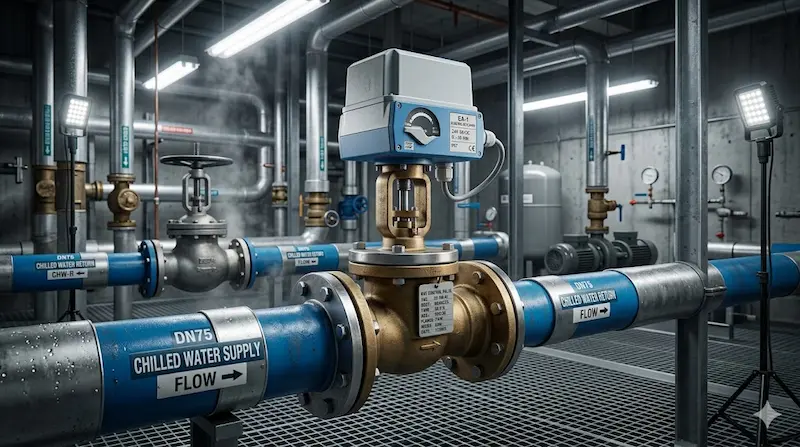

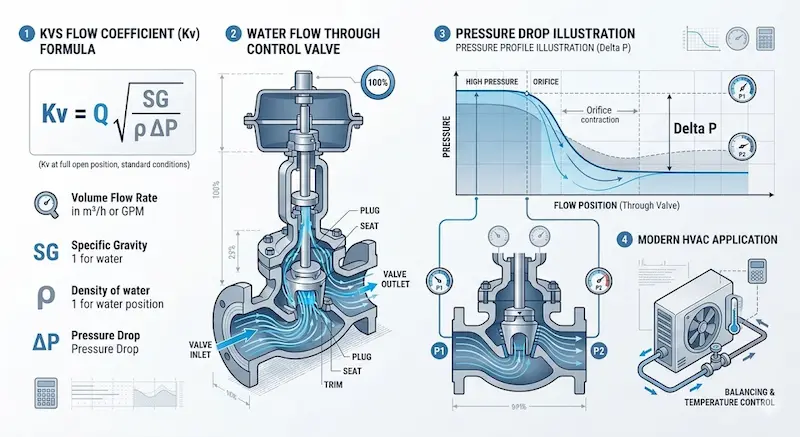

Nguyên lý hoạt động của KVS trong van điều khiển

Nguyên lý hoạt động của một van có thông số KVS dựa trên sự cân bằng giữa áp suất và diện tích tiết diện dòng chảy. Khi van điều khiển hoạt động, bộ truyền động (actuator) sẽ thay đổi vị trí của đĩa van, làm thay đổi KV thực tế để đáp ứng nhu cầu nhiệt lượng của hệ thống.

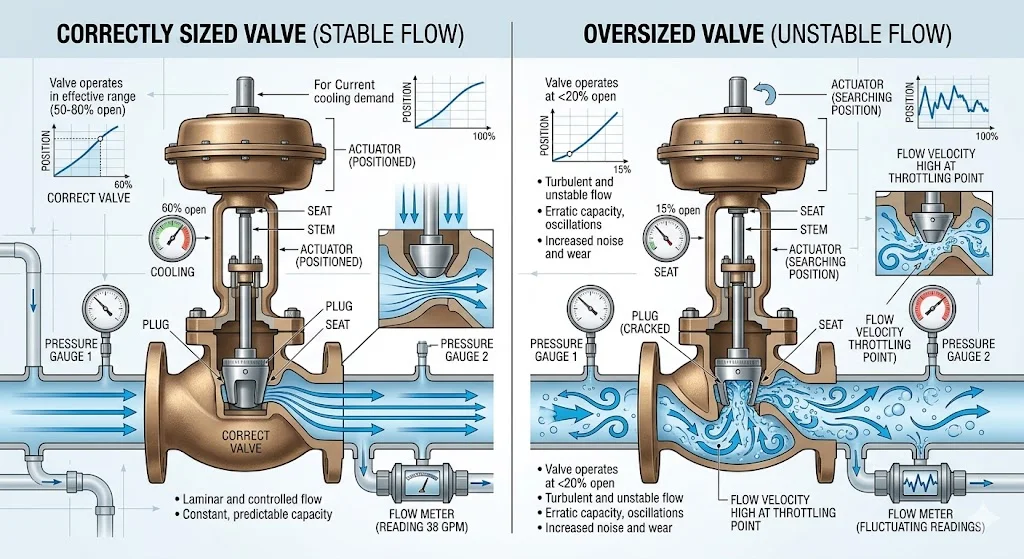

Sự ổn định của hệ thống phụ thuộc chặt chẽ vào việc chọn đúng dải KVS:

• Oversized Valve (Van quá lớn): Nếu chọn KVS lớn hơn nhiều so với nhu cầu, chỉ cần van mở một góc rất nhỏ, lưu lượng đã tràn qua quá mức. Điều này gây ra hiện tượng "hunting" – van đóng mở liên tục nhưng không bao giờ đạt được điểm cài đặt chính xác, dẫn đến sai số nhiệt độ cao và nhanh hỏng actuator.

• Undersized Valve (Van quá nhỏ): KVS không đủ khiến hệ thống không bao giờ đạt được công suất thiết kế, ngay cả khi van đã mở 100%. Điều này gây thiếu hụt lưu lượng cho các thiết bị đầu cuối như AHU hay FCU, làm hệ thống "đuối" trong những giờ cao điểm.

Công thức tính KVS valve chuẩn kỹ thuật

Để lựa chọn van một cách khoa học, các kỹ sư luôn sử dụng công thức tính toán dựa trên dữ liệu thực tế của hệ thống Chilled water hoặc Boiler.

Công thức phổ biến nhất là:

Trong đó:

• $Q$ : Lưu lượng dòng chảy yêu cầu ($m^3/h$ ).

• $\Delta P$ : Chênh áp mục tiêu đi qua van (bar). Thường được chọn bằng 50% chênh áp của nhánh hoặc tương đương chênh áp của thiết bị trao đổi nhiệt (Authority valve).

Ví dụ thực tế: Một hệ thống AHU cần lưu lượng nước là $10 m^3/h$ , chênh áp tính toán qua van là $0.25 bar$ .

Áp dụng công thức: $KVS = 10 / \sqrt{0.25} = 10 / 0.5 = 20$ .

Lúc này, bạn cần chọn loại van có KVS gần nhất với giá trị 20 (thường là chọn lên mức tiêu chuẩn cao hơn tiếp theo).

Bảng minh họa lựa chọn nhanh:

Các loại KVS valve phổ biến hiện nay

Tùy vào môi trường và phương thức điều khiển, van có thông số KVS được chia thành nhiều dòng chuyên biệt:

1. Phân loại theo ứng dụng

• Van có thông số KVS cho HVAC: Thường là dòng van nước lạnh có dải KVS đa dạng, chú trọng vào độ mịn của đặc tính điều khiển (thường là đặc tính Equal Percentage).

• Van có thông số KVS cho Steam (Hơi nóng): Đòi hỏi vật liệu thân van và gioăng chịu nhiệt cao, KVS được tính toán dựa trên khối lượng hơi ($kg/h$ ).

• Van có thông số KVS cho Cooling Water: Dùng trong các tháp giải nhiệt, thường có KVS lớn để đảm bảo lưu lượng giải nhiệt nhanh.

2. Phân loại theo thiết kế

• Van điều khiển 2 ngã: Dùng để đóng/mở hoặc điều tiết lưu lượng cho các hệ thống biến tần (VFD).

• Van điều khiển 3 ngã: Dùng để trộn (mixing) hoặc phân chia (diverting) dòng chảy, giữ cho lưu lượng tổng của hệ thống luôn ổn định.

Ngoài ra, xu hướng hiện đại đang dịch chuyển sang các dòng pressure independent valve (van cân bằng chênh áp tự động), nơi chỉ số KVS được tích hợp sẵn với khả năng tự điều chỉnh theo biến động áp suất.

Ý nghĩa các thông số kỹ thuật trên van có thông số KVS

Việc đọc hiểu đúng nhãn mác trên thân van giúp bạn tránh được 90% sai sót khi mua hàng. Các thông số cần đặc biệt lưu ý bao gồm:

• KVS: Chỉ số lưu lượng cực đại (như đã phân tích).

• CV: Chỉ số lưu lượng theo hệ Mỹ (Gallon/phút tại chênh áp 1 PSI).

• DN (Nominal Diameter): Đường kính danh định của van, giúp chọn mặt bích hoặc ren phù hợp với ống.

• PN (Nominal Pressure): Áp suất làm việc tối đa mà thân van chịu được (ví dụ PN16, PN25).

• Actuator Compatibility: Khả năng tương thích với đầu kéo điều khiển (lực đóng van phải lớn hơn áp suất dư của bơm).

Insight ngành: Nhiều đơn vị thu mua thường chọn đúng DN (ví dụ ống 50 chọn van DN50) nhưng lại sai KVS (ví dụ hệ thống cần KVS 25 nhưng van DN50 tiêu chuẩn lại có KVS 40). Điều này dẫn đến tình trạng van chạy không ổn định ngay sau khi nghiệm thu.

So sánh KVS và CV trong valve engineering

Trong giới kỹ thuật, hai đơn vị KVS và CV thường gây nhầm lẫn. Thực chất, chúng đều mô tả cùng một khả năng của van nhưng ở hai hệ đo lường khác nhau. KVS dùng hệ mét (SI), phổ biến tại châu Âu và Việt Nam. CV dùng hệ Imperial, phổ biến tại Mỹ.

Công thức chuyển đổi:

Bảng so sánh tiêu chí:

Ứng dụng thực tế của KVS valve

Chỉ số KVS đóng vai trò "linh hồn" trong việc kiểm soát nhiệt năng tại các hệ thống:

1. Hệ thống Chiller: Điều tiết lưu lượng nước lạnh qua các AHU để duy trì nhiệt độ và độ ẩm chính xác cho các phòng sạch hoặc trung tâm dữ liệu.

2. Hệ thống Boiler: Kiểm soát lượng nước nóng hoặc hơi đi vào bồn nhiệt, đảm bảo an toàn áp suất.

3. Hệ thống Steam (Hơi): KVS chính xác giúp tránh hiện tượng quá áp hoặc thiếu nhiệt trong các dây chuyền dệt nhuộm, thực phẩm.

Việc chọn đúng KVS giúp hệ thống đạt được Valve Authority (quyền hạn van) tốt, từ đó giúp ổn định nhiệt độ nhanh chóng, tiết kiệm điện năng cho bơm và đặc biệt là tránh hiện tượng "hunting" gây cháy motor của bộ điều khiển.

Những sai lầm phổ biến khi chọn van có thông số KVS

1. Chỉ chọn theo kích thước đường ống (DN): Đây là sai lầm chết người. Van điều khiển thường phải nhỏ hơn đường ống 1-2 size để đảm bảo chênh áp đủ lớn cho việc điều tiết.

2. Chọn KVS quá lớn (Safety factor quá cao): Việc "trừ hao" quá nhiều khiến van hoạt động ở vùng đóng gần kín, nơi đặc tính điều tiết kém chính xác nhất.

3. Bỏ qua tính toán chênh áp thực tế: Chênh áp tại điểm lắp van thường thấp hơn áp suất bơm rất nhiều. Nếu không tính $\Delta P$ thực tế, công thức tính KVS sẽ vô nghĩa.

4. Không đồng bộ với Actuator: Một chiếc van có KVS chuẩn nhưng bộ actuator có lực kéo yếu sẽ không thể đóng khít van khi áp suất hệ thống tăng cao.

Hướng dẫn chọn van có thông số KVS đúng cho hệ thống

Để tối ưu hóa hiệu suất, hãy thực hiện theo checklist sau:

• Bước 1: Xác định lưu lượng cực đại ($Q_{max}$ ) dựa trên tải nhiệt của thiết bị.

• Bước 2: Tính toán chênh áp ($\Delta P$ ) dự kiến khi van mở hoàn toàn.

• Bước 3: Sử dụng công thức $KVS = Q / \sqrt{\Delta P}$ để tìm giá trị cần thiết.

• Bước 4: Tra catalog từ nhà sản xuất để chọn model có KVS lớn hơn hoặc bằng giá trị vừa tính (nên chọn KVS sao cho lưu lượng thực tế nằm trong khoảng 60-80% khả năng của van).

• Bước 5: Kiểm tra áp suất đóng (Close-off pressure) để chọn actuator phù hợp.

• Bước 6: Xác định vật liệu thân van và kiểu kết nối phù hợp với môi chất.

FAQ: Câu hỏi thường gặp về van có thông số KVS

1. KVS valve là gì?

KVS là hệ số lưu lượng của van khi mở hoàn toàn với chênh áp là 1 bar. Nó là thông số kỹ thuật then chốt để tính toán kích thước van điều khiển thay vì chỉ dựa vào đường kính ống.

2. KVS càng lớn có càng tốt không?

Không. KVS quá lớn (oversized) sẽ làm mất khả năng điều tiết chính xác, gây dao động nhiệt độ và làm giảm tuổi thọ bộ điều khiển.

3. Van điều khiển sai KVS gây hậu quả gì?

Nếu quá nhỏ sẽ gây thiếu công suất hệ thống. Nếu quá lớn sẽ gây tốn năng lượng, sai lệch nhiệt độ và hỏng hóc thiết bị vận hành do đóng mở liên tục.

4. Làm sao chọn đúng KVS cho HVAC?

Bạn cần biết lưu lượng nước cần thiết của thiết bị (AHU/FCU) và chênh áp tại vị trí lắp van, sau đó áp dụng công thức $KVS = Q / \sqrt{\Delta P}$ và chọn giá trị tiêu chuẩn cao hơn gần nhất.

Cách chọn van có thông số KVS tối ưu cho hệ thống HVAC và công nghiệp

Tóm lại, KVS valve không đơn thuần là một thông số trên Catalog, mà là yếu tố quyết định sự thành bại trong việc vận hành hệ thống điều khiển tự động. Việc chọn đúng chỉ số KVS giúp hệ thống ổn định nhiệt độ, tiết kiệm năng lượng đáng kể và kéo dài tuổi thọ cho cả van lẫn bộ truyền động.

Đừng để những sai lầm về sizing van làm ảnh hưởng đến uy tín công trình của bạn. Một hệ thống hoàn hảo bắt đầu từ những phép tính chính xác nhất.
