Van Bi Chịu Nhiệt (High Temp Ball Valve): Giải Pháp Then Chốt Cho Hệ Thống Nhiệt Độ Cao

Tại Sao Các Loại Van Bi Thông Thường Thường Thất Bại Trong Hệ Thống Nhiệt Độ Cao?

Trong các quy trình vận hành công nghiệp, việc kiểm soát dòng chảy ở điều kiện khắc nghiệt luôn là một bài thách thức lớn. Hãy tưởng tượng một đường ống hơi bão hòa (steam) bắt đầu rò rỉ dữ dội, hoặc một hệ thống dầu truyền nhiệt (thermal oil) phải đóng cửa đột ngột do bộ phận làm kín của van bị biến dạng hoàn toàn. Đây là những tình huống thực tế xảy ra khi đơn vị vận hành lắp đặt các loại van bi tiêu chuẩn (standard ball valves) vào những môi trường vượt quá giới hạn vật lý của chúng.

Nhiều hệ thống hiện nay vẫn sử dụng các loại van đồng tiêu chuẩn hoặc van bi có đệm làm kín bằng nhựa mềm (soft seated) trong môi trường hơi nước, dầu nóng hoặc hóa chất nhiệt độ cao. Hậu quả là lớp đệm này nhanh chóng bị chảy, biến dạng (valve seat deformation), dẫn đến rò rỉ nghiêm trọng và mất an toàn vận hành. Để xử lý triệt để, hệ thống cần đến một thiết bị chuyên dụng: high temp ball.

Việc hiểu rõ về dòng van bi chịu nhiệt không chỉ giúp bảo vệ thiết bị mà còn đảm bảo an toàn cho nhân sự và tối ưu hóa chi phí bảo trì dài hạn. Bài viết này sẽ phân tích sâu về cấu tạo, vật liệu và cách lựa chọn high temp ball chuẩn xác nhất cho các ứng dụng công nghiệp đỉnh cao.

Van Bi Chịu Nhiệt (High Temp Ball Valve) Là Gì?

Về cơ bản, high temp ball là một loại van bi công nghiệp được thiết kế và chế tạo đặc biệt để duy trì khả năng đóng kín và vận hành ổn định trong môi trường nhiệt độ vượt xa giới hạn của van thông thường (thường là trên 150°C và có thể lên tới hơn 600°C).

Định nghĩa: A high temp ball  is an industrial valve designed to control flow in high-temperature applications such as steam, thermal oil, and chemical processing systems. (Van bi chịu nhiệt là loại van công nghiệp được thiết kế để kiểm soát dòng chảy trong các ứng dụng nhiệt độ cao như hơi nước, dầu truyền nhiệt và hệ thống xử lý hóa chất).

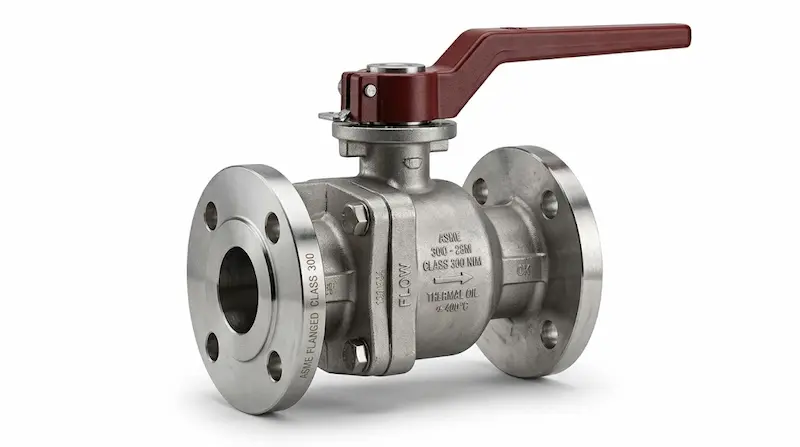

Cấu tạo của một chiếc van bi chịu nhiệt bao gồm các thành phần cơ bản như thân van (body), bi van (ball), trục (stem), đệm van (seats) và bộ làm kín (seals). Tuy nhiên, điểm khác biệt nằm ở:

• Vật liệu đệm van (Seats): Sử dụng kim loại hoặc các hợp chất polymer chịu nhiệt cực cao.

• Thân van: Thường đúc từ thép carbon hoặc thép không gỉ cấp độ cao để chống lại sự giãn nở nhiệt.

• Thiết kế: Có các bộ phận tản nhiệt cho bộ phận điều khiển và cơ chế bù trừ giãn nở nhiệt (thermal expansion) để tránh tình trạng kẹt van.

Nguyên Lý Hoạt Động Của Van Bi Chịu Nhiệt

Cơ chế vận hành cốt lõi của high temp ball vẫn dựa trên chuyển động xoay 90 độ của viên bi có lỗ rỗng để điều khiển việc đóng hoặc mở dòng chảy. Tuy nhiên, điểm mấu chốt nằm ở cơ chế làm kín (sealing mechanism) dưới tác động của nhiệt lượng lớn.

Trong các van bi thông thường, lớp đệm nhựa ép sát vào bi để ngăn dòng chảy. Nhưng ở nhiệt độ cao, nhiệt độ sẽ gây ra sự biến dạng đệm (seat deformation) và thoái hóa bộ làm kín (seal degradation). Van bi chịu nhiệt giải quyết vấn đề này bằng cách sử dụng các vật liệu có hệ số giãn nở nhiệt tương đồng giữa bi và đệm, hoặc sử dụng cơ chế lò xo đẩy để duy trì lực ép liên tục ngay cả khi vật liệu co giãn do nhiệt (thermal stress).

Đặc biệt, trong các hệ thống hơi nước hoặc dầu nóng, van phải đảm bảo không xảy ra hiện tượng "seizing" (kẹt cứng). Do đó, bề mặt tiếp xúc thường được xử lý cứng bằng các công nghệ như mạ Chrome cứng, phủ Stellite hoặc Tungsten Carbide để giảm ma sát và chống mài mòn ở nhiệt độ cực cao

Các Loại Van Bi Chịu Nhiệt Phổ Biến

Tùy thuộc vào ngưỡng nhiệt độ và đặc tính môi chất, high temp ball được chia thành các dòng chính sau:

1. Van Bi Đệm Mềm Chịu Nhiệt (Soft-Seated High Temp Ball Valve)

Loại này sử dụng các vật liệu polymer cải tiến như Reinforced PTFE (RPTFE) hoặc PEEK.

• Ưu điểm: Khả năng làm kín tuyệt đối (Zero leakage), vận hành êm ái.

• Nhược điểm: Giới hạn nhiệt độ thường chỉ dưới 250°C. Vượt quá ngưỡng này, vật liệu đệm sẽ bị hỏng nhanh chóng.

2. Van Bi Đệm Kim Loại (Metal Seated Ball Valve)

Đây là dòng van "hạng nặng" sử dụng cơ chế làm kín kim loại - kim loại (metal-to-metal).

• Đặc điểm: Bi van và đệm van đều làm từ thép hoặc hợp kim cứng.

• Ưu điểm: Chịu được nhiệt độ cực cao (có thể lên tới 600°C), chịu mài mòn (abrasion) và va đập từ dòng lưu chất có hạt rắn tốt.

• Ứng dụng: Hơi nước quá nhiệt, dầu truyền nhiệt, bùn lỏng (slurry) nóng.

3. Van Bi Full Port và Reduced Port

• Full Port: Lỗ bi bằng đường kính ống, giúp tối ưu công suất dòng chảy (flow capacity), giảm tổn thất áp suất.

• Reduced Port: Lỗ bi nhỏ hơn đường kính ống, kích thước van nhỏ gọn và giá thành thấp hơn, phù hợp cho các vị trí không yêu cầu lưu lượng tối đa.

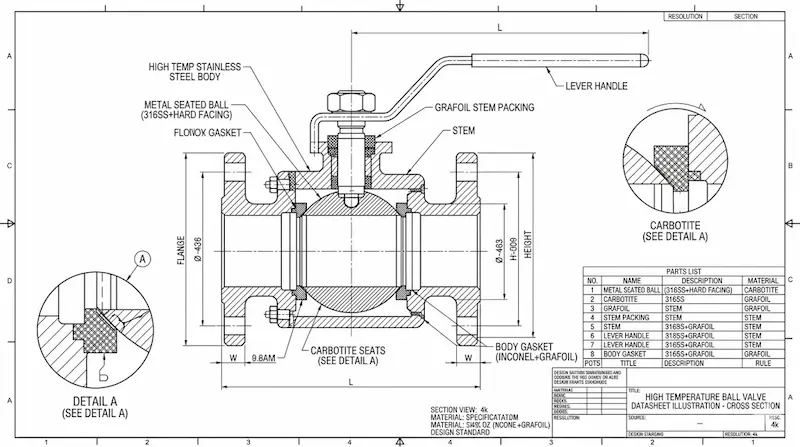

Các Thông Số Kỹ Thuật Quan Trọng Của High Temp Ball Valve

Khi lựa chọn high temp ball valve, việc đối chiếu các thông số kỹ thuật là bước sống còn để đảm bảo hệ thống không gặp sự cố:

• Định mức nhiệt độ (Temperature Rating): Cần xác định nhiệt độ vận hành liên tục và nhiệt độ đỉnh. Các dải phổ biến gồm 200°C, 400°C, hoặc mức cực cao trên 600°C.

• Định mức áp suất (Pressure Rating): Các tiêu chuẩn như PN16, PN40 hoặc ANSI Class 150/300/600. Cần lưu ý rằng khi nhiệt độ tăng, khả năng chịu áp của vật liệu sẽ giảm xuống (Pressure-Temperature Rating).

• Vật liệu thân van (Body Materials): Thép không gỉ 304, 316 cho môi trường ăn mòn, hoặc thép Carbon (WCB) cho các ứng dụng dầu nhiệt thông thường.

• Vật liệu đệm (Seat Materials): RPTFE, PEEK cho nhiệt độ trung bình; Stellite hoặc Tungsten Carbide phủ trên nền thép cho nhiệt độ cao.

• Kiểu kết nối: Nối ren (Threaded) cho ống nhỏ, nối bích (Flanged) cho hệ thống lớn công nghiệp, hoặc nối hàn (Welded) cho các hệ thống yêu cầu độ kín tuyệt đối không rò rỉ.

So Sánh Van Bi Chịu Nhiệt Và Van Bi Tiêu Chuẩn

Sự khác biệt giữa hai dòng van này không chỉ nằm ở giá thành mà còn ở hiệu suất vận hành thực tế:

Khi nào bạn bắt buộc phải dùng high temp ball valve? Đó là khi hệ thống của bạn vận hành hơi nước (Steam), các đường ống dầu nóng, hệ thống gia nhiệt hóa chất hoặc trong các lò nung công nghiệp. Việc cố gắng tiết kiệm bằng van thường sẽ dẫn đến chi phí dừng máy (downtime) gấp nhiều lần giá trị chiếc van.

Ứng Dụng Thực Tế Của Van Bi Chịu Nhiệt

Nhờ khả năng chống chịu khắc nghiệt, high temp ball valve xuất hiện dày đặc trong các ngành công nghiệp nặng:

1. Hệ thống hơi nước (Steam Systems): Kiểm soát hơi nóng trong nhà máy dệt, thực phẩm, giấy.

2. Hệ thống dầu truyền nhiệt: Dùng trong các lò dầu tải nhiệt để cung cấp năng lượng cho dây chuyền sản xuất.

3. Nhà máy xử lý hóa chất: Chịu được các phản ứng hóa học xảy ra ở nhiệt độ cao.

4. Nhà máy điện (Power Plants): Kiểm soát dòng lưu chất nhiệt độ và áp suất cao trong lò hơi và tuabin.

5. Lọc hóa dầu (Refineries): Xử lý các dòng hydrocarbon nóng và lưu chất mài mòn.

Những Sai Lầm Thường Gặp Khi Chọn Van Bi Chịu Nhiệt

Một số sai sót phổ biến có thể biến một hệ thống hiện đại thành một "quả bom nổ chậm":

• Sử dụng đệm PTFE tiêu chuẩn cho hơi nước: Nhiều người nhầm tưởng PTFE chịu được 200°C là dùng được cho steam, nhưng thực tế áp suất hơi nước sẽ làm "nhừ" đệm nhựa này cực nhanh.

• Bỏ qua sự giãn nở nhiệt: Lắp van không có khoảng bù giãn nở dẫn đến kẹt trục van (valve seizure).

• Chọn sai vật liệu thân van: Sử dụng thép carbon cho môi trường hóa chất nhiệt độ cao gây ăn mòn cực nhanh.

• Không tính toán đến Pressure-Temperature Rating: Chọn van dựa trên áp suất ở nhiệt độ phòng, nhưng khi lên 300°C thì van không còn chịu được mức áp đó nữa.

Hậu quả thực tế: Rò rỉ lưu chất gây thất thoát năng lượng, nguy cơ cháy nổ, gây nguy hiểm cho công nhân và làm hỏng các thiết bị đo lường đắt tiền phía sau van.

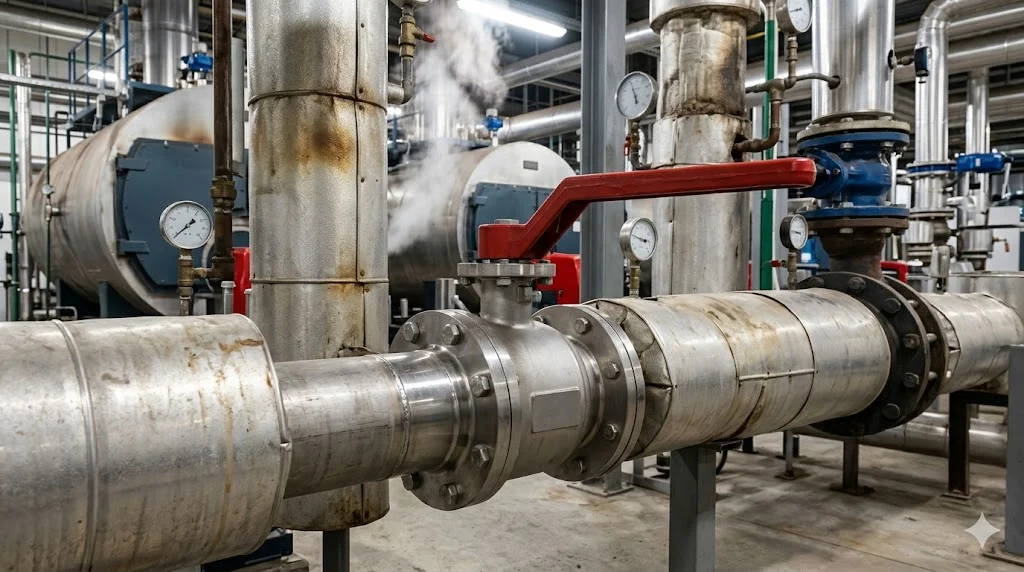

Hướng Dẫn Cách Chọn Van Bi Chịu Nhiệt Phù Hợp

Để chọn được đúng loại high temp ball valve, hãy thực hiện theo quy trình 5 bước sau:

• Bước 1: Xác định nhiệt độ vận hành tối đa. Đây là yếu tố tiên quyết để chọn vật liệu đệm (mềm hay kim loại).

• Bước 2: Kiểm tra định mức áp suất. Đối chiếu biểu đồ Áp suất - Nhiệt độ của nhà sản xuất.

• Bước 3: Chọn vật liệu đệm van. Ưu tiên Metal Seat nếu môi chất có tính mài mòn hoặc nhiệt độ trên 250°C.

• Bước 4: Chọn vật liệu thân van. Inox cho thực phẩm/hóa chất, Thép carbon cho dầu khí/nhiệt lạnh.

• Bước 5: Xác định tiêu chuẩn kết nối. Phải khớp với tiêu chuẩn bích (ANSI, JIS, DIN) của hệ thống hiện có.

Checklist Khi Chọn Van Bi Chịu Nhiệt:

•  Nhiệt độ vận hành tối đa là bao nhiêu?

•  Môi chất là hơi nước, dầu nóng hay hóa chất?

•  Cần đệm PTFE cải tiến hay đệm kim loại (Metal seat)?

•  Tiêu chuẩn áp suất có phù hợp không?

•  Có yêu cầu khả năng chống ăn mòn không?

•  Cần Full port (lưu lượng tối đa) hay Reduced port?

•  Kết nối bích hay ren/hàn?

•  Không gian có đủ để bảo trì và vận hành không?

FAQ: Những Câu Hỏi Thường Gặp Về High Temp Ball Valve

1. Van bi chịu nhiệt có thể chịu được nhiệt độ bao nhiêu?

Tùy thuộc vào thiết kế, các dòng van đệm kim loại cao cấp có thể chịu được mức nhiệt vượt quá 600°C.

2. Có thể dùng van bi PTFE cho hơi nước không?

Các loại PTFE thông thường chỉ chịu được hơi nước áp suất thấp. Với hơi nước áp suất cao và nhiệt độ lớn, bạn nên dùng đệm PEEK hoặc đệm kim loại.

3. Van bi đệm kim loại (metal seated) có bị rò rỉ không?

Van đệm kim loại được gia công chính xác đạt tiêu chuẩn Class V hoặc Class VI về độ kín, tuy nhiên độ kín tuyệt đối (bubble tight) thường khó đạt được như van đệm mềm.

4. Tại sao giá van bi chịu nhiệt lại cao hơn nhiều van thường?

Do sử dụng hợp kim đặc biệt, quy trình gia công cơ khí chính xác siêu cao và các lớp phủ bề mặt (như Stellite) rất đắt đỏ.

5. Khi nào nên dùng van bi chịu nhiệt inox 316?

Khi hệ thống của bạn hoạt động ở nhiệt độ cao đồng thời có mặt các chất gây ăn mòn mạnh hoặc yêu cầu tiêu chuẩn vệ sinh như trong nhà máy thực phẩm.

Kết Luận: Lựa Chọn Van Bi Chịu Nhiệt Đúng Cách Để Vận Hành An Toàn

High temp ball valve không chỉ là một phụ kiện đường ống, nó là lớp bảo vệ quan trọng cho toàn bộ quy trình sản xuất của doanh nghiệp. Việc lựa chọn đúng loại van dựa trên nhiệt độ, áp suất và đặc tính môi chất sẽ giúp bạn ngăn ngừa các sự cố rò rỉ, cháy nổ và tiết kiệm hàng tỷ đồng chi phí bảo trì mỗi năm.

Đừng bao giờ đánh đổi sự an toàn của hệ thống lấy những lợi ích ngắn hạn từ các loại van kém chất lượng. Hãy đầu tư vào giải pháp chịu nhiệt chuyên sâu để đảm bảo dây chuyền luôn vận hành bền bỉ.
