Van bi DN20: Giải pháp kiểm soát dòng chảy hiệu quả cho mọi hệ thống

Trong thực tế vận hành các hệ thống cấp thoát nước hay khí nén, không ít người gặp phải những tình huống dở khóc dở cười như: đường ống vừa lắp xong đã rò rỉ nhỏ giọt, tay gạt van bị kẹt cứng không thể đóng mở, hoặc áp lực nước tại vòi yếu đi trông thấy do chọn sai thiết bị. Những vấn đề này thường bắt nguồn từ một nguyên nhân duy nhất: lựa chọn van không phù hợp với quy chuẩn kỹ thuật.

Việc chọn sai thiết bị không chỉ gây thất thoát tài nguyên mà còn làm giảm tuổi thọ của toàn bộ hệ thống đường ống. Để giải quyết triệt để vấn đề này ở các quy mô đường ống vừa và nhỏ, van bi được xem là "lựa chọn vàng" nhờ thiết kế nhỏ gọn, khả năng đóng kín tuyệt đối và độ bền bỉ vượt thời gian. Bài viết này sẽ phân tích chi tiết tại sao đây là thiết bị không thể thiếu trong mọi công trình.

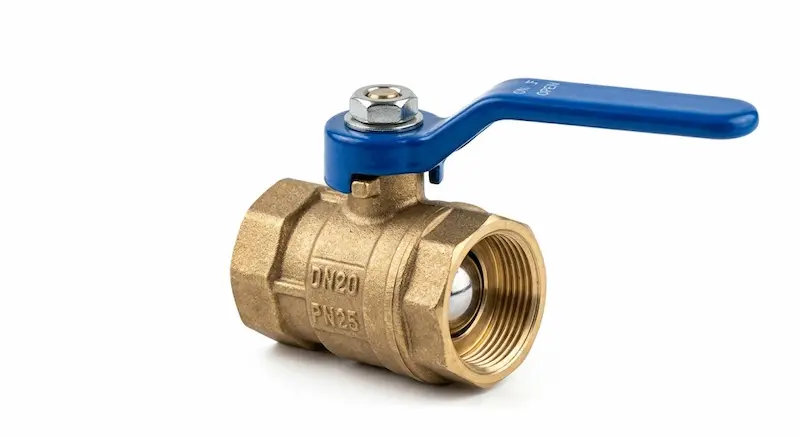

Van bi DN20 là gì? Định nghĩa và thông số kích thước

Van bi là dòng van công nghiệp sử dụng một viên bi có lỗ xuyên tâm (rỗng) để kiểm soát việc đóng hoặc mở dòng chảy. Ký hiệu DN20 (Diameter Nominal) biểu thị kích thước danh nghĩa của van là 20mm, tương đương với kích thước ống khoảng 3/4 inch theo hệ đo lường của Mỹ.

Đây là loại van vận hành theo cơ chế quay, cho phép người dùng kiểm soát dòng lưu chất một cách nhanh chóng chỉ bằng một thao tác gạt tay 90 độ. Nhờ ưu điểm đóng kín bằng sự tiếp xúc trực tiếp giữa bề mặt bi và gioăng làm kín, van bi đảm bảo dòng chảy không bị thất thoát ngay cả trong môi trường áp lực cao.

Trong thực tế, thiết bị này được ứng dụng cực kỳ rộng rãi từ các đường ống nước sinh hoạt trong gia đình cho đến các hệ thống dẫn khí, dẫn dầu trong các xí nghiệp công nghiệp nhẹ.

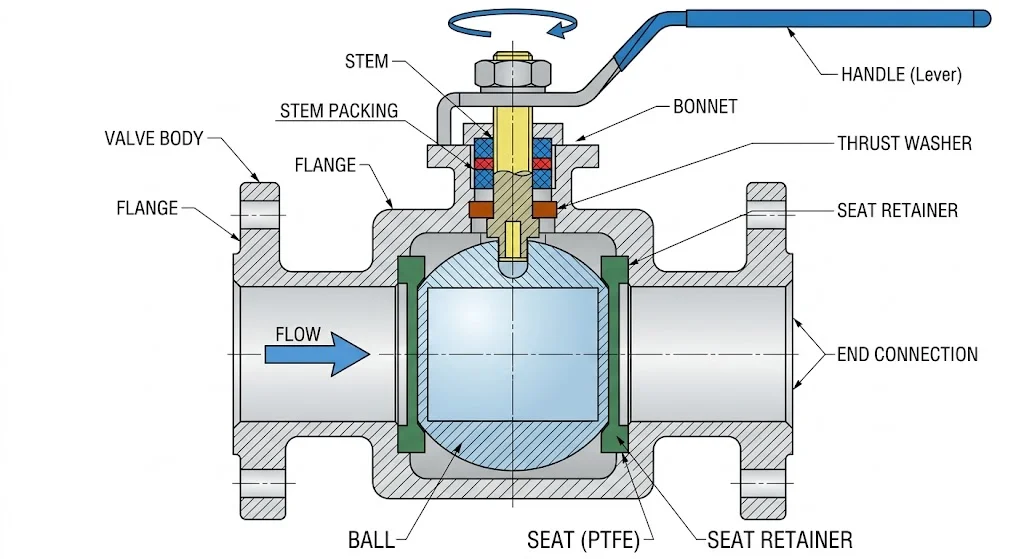

Nguyên lý hoạt động của van bi

Bản chất vận hành của van bi nằm ở sự xoay chuyển của viên bi nằm bên trong thân van. Khi bạn xoay tay gạt 90 độ về vị trí mở, lỗ xuyên tâm của viên bi sẽ nằm trùng với trục của đường ống, cho phép lưu chất đi qua mà không gặp bất kỳ vật cản nào. Ngược lại, khi xoay tay gạt về vị trí đóng, phần đặc của viên bi sẽ chắn ngang dòng chảy.

Tại sao van bi lại ưu việt hơn các loại van khác?

• Tốc độ đóng mở nhanh: Chỉ cần gạt 90 độ thay vì phải xoay nhiều vòng như van cổng hay van cầu.

• Độ kín khít cao: Sự kết hợp giữa bi inox/đồng và gioăng Teflon (PTFE) giúp van không bị rò rỉ sau thời gian dài sử dụng.

• Sụt áp thấp: Khi mở hoàn toàn, lỗ bi thường có kích thước bằng với đường kính ống, giúp dòng chảy lưu thông mượt mà, không bị giảm áp lực.

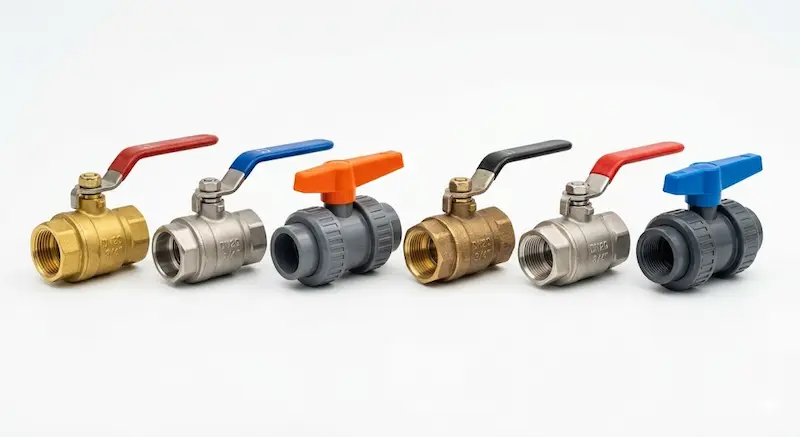

Phân loại van bi phổ biến trên thị trường

Tùy vào môi trường môi chất và yêu cầu lắp đặt, bạn cần lựa chọn đúng dòng van phù hợp:

1. Phân loại theo vật liệu thân van

• Van bi đồng DN20: Phổ biến nhất trong hệ thống nước sinh hoạt và khí nén sạch. Ưu điểm là chịu nhiệt tốt, giá thành phải chăng và chống oxy hóa bề mặt hiệu quả.

• Van bi inox DN20: Lựa chọn hàng đầu cho hóa chất, thực phẩm hoặc nước có tính axit/kiềm nhẹ. Inox 304 hoặc 316 đem lại độ bền cực cao và vẻ ngoài sáng bóng.

• Van bi nhựa DN20: Dành cho hệ thống tưới tiêu hoặc môi trường hóa chất ăn mòn mạnh nhưng áp suất thấp. Ưu điểm là giá rẻ và trọng lượng nhẹ.

2. Phân loại theo kiểu kết nối

• Kết nối ren (Threaded): Chiếm 90% lượng sử dụng cho kích thước DN20. Có hai loại là ren trong và ren ngoài, giúp việc lắp đặt thủ công trở nên cực kỳ đơn giản.

• Kết nối bích (Flanged): Rất hiếm gặp ở size DN20, thường chỉ dùng trong các nhà máy có tiêu chuẩn kỹ thuật đặc thù yêu cầu tháo lắp định kỳ.

Thông số kỹ thuật quan trọng của van bi

Trước khi mua hàng, bạn cần đối chiếu kỹ các thông số sau để đảm bảo tính đồng bộ của hệ thống:

1. Kích thước danh nghĩa: DN20 (Ống phi 27mm theo tiêu chuẩn Việt Nam).

2. Áp suất làm việc (PN): Thường dao động từ PN10, PN16 đến PN25. Lắp van PN10 vào hệ thống áp lực PN16 sẽ khiến van bị nứt vỡ, gây nguy hiểm.

3. Dải nhiệt độ: Van đồng có thể chịu đến 120°C, trong khi van nhựa thường chỉ chịu dưới 60°C.

4. Vật liệu bi và gioăng: Nên chọn bi bằng Inox và gioăng bằng PTFE để tăng tuổi thọ và giảm lực ma sát khi vận hành.

Việc hiểu sai thông số là nguyên nhân hàng đầu dẫn đến việc van bi nhanh bị hỏng hóc hoặc rò rỉ sau một thời gian ngắn lắp đặt.

So sánh các loại van bi: Đâu là lựa chọn tối ưu?

Để giúp bạn có cái nhìn trực quan, hãy tham khảo bảng so sánh dưới đây:

Lời khuyên từ chuyên gia: Nếu dùng cho nước sạch gia đình, hãy chọn van đồng để tiết kiệm chi phí. Nếu dùng cho xử lý nước thải hoặc hóa chất, van inox là lựa chọn không thể thay thế dù giá thành có cao hơn.

Tại sao van bi lại được sử dụng phổ biến nhất?

Không phải ngẫu nhiên mà kích thước DN20 lại xuất hiện trong hầu hết các bản vẽ kỹ thuật dân dụng và công nghiệp nhẹ:

• Kích thước lý tưởng: DN20 là kích thước "vừa đủ" cho các đầu nhánh cấp nước, máy bơm nhỏ và hệ thống khí nén.

• Dễ bảo trì: Thiết kế đơn giản cho phép tháo rời và thay thế gioăng nếu cần, thay vì phải vứt bỏ cả bộ van.

• Vận hành nhẹ nhàng: Cơ chế bi xoay giúp việc đóng mở không tốn nhiều sức lực như các dòng van công nghiệp cỡ lớn.

• Tính sẵn có: Bạn có thể tìm mua van bi ở bất kỳ cửa hàng vật tư nào với đa dạng thương hiệu và mẫu mã.

Ứng dụng thực tế và những sai lầm cần tránh

Van bi có mặt trong:

• Hệ thống cấp nước sinh hoạt căn hộ, khách sạn.

• Đường ống dẫn khí nén trong các xưởng cơ khí, sửa chữa ô tô.

• Hệ thống tưới nhỏ giọt trong nông nghiệp công nghệ cao.

• Đầu ra của các bồn chứa hóa chất nhẹ.

Sai lầm thường gặp:

1. Lắp sai chiều: Mặc dù van bi thường là loại hai chiều, nhưng một số dòng có chiều mũi tên chỉ hướng dòng chảy ưu tiên để đảm bảo độ kín tốt nhất.

2. Quá lạm dụng lực: Siết ren quá mạnh bằng mỏ lết có thể làm nứt cổ van (đặc biệt với van đồng hoặc nhựa).

3. Dùng sai áp suất: Sử dụng van dân dụng cho các đường hơi nóng áp lực cao dẫn đến nổ gioăng.

Checklist: Cách chọn và lắp đặt van bi chuyên nghiệp

Để hệ thống vận hành trơn tru, hãy tuân thủ quy trình sau:

•  Xác định môi chất: Nước, dầu hay khí? (Chọn vật liệu đồng/inox/nhựa).

•  Kiểm tra áp suất: Áp lực bơm là bao nhiêu bar? (Chọn PN tương ứng).

•  Xác định kiểu ren: Ren trong hay ren ngoài để mua phụ kiện nối ống phù hợp.

•  Sử dụng băng tan (cao su non): Quấn đúng chiều và đủ độ dày để chống rò rỉ ren.

•  Vận hành thử: Sau khi lắp, hãy đóng mở vài lần để kiểm tra độ trơn tru và quan sát xem có rò rỉ tại khớp nối không.

FAQ - Giải đáp thắc mắc về van bi DN20

1. DN20 là bao nhiêu mm và tương đương ống phi bao nhiêu?

→ Đáp: DN20 có đường kính lỗ danh nghĩa là 20mm, thường lắp cho ống nhựa có đường kính ngoài (OD) là 27mm.

2. Van bi DN20 có dùng được cho nước nóng năng lượng mặt trời không?

→ Đáp: Có. Bạn nên ưu tiên dùng van bi đồng hoặc inox để chịu được nhiệt độ lên đến 80-90°C.

3. Làm sao để van bi không bị kẹt sau thời gian dài không sử dụng?

→ Đáp: Nên định kỳ đóng mở van ít nhất 1 lần mỗi tháng để tránh việc cặn vôi bám vào bề mặt bi gây kẹt.

4. Tại sao van bi inox DN20 lại đắt hơn van đồng?

→ Đáp: Do giá nguyên liệu inox cao hơn và quy trình gia công inox đòi hỏi máy móc kỹ thuật phức tạp hơn đồng.

5. Có cần dùng van bi DN20 loại 3 thân (3 mảnh) không?

→ Đáp: Loại 3 thân chỉ cần thiết khi bạn cần tháo rời phần thân để vệ sinh mà không muốn tháo phần kết nối với ống. Với dân dụng thông thường, loại 1 mảnh hoặc 2 mảnh là đủ.

Kết luận

Van bi DN20 là một thành phần nhỏ bé nhưng lại giữ vai trò "chốt chặn" an ninh cho toàn bộ hệ thống đường ống. Lựa chọn đúng loại vật liệu và thông số áp suất không chỉ giúp bạn yên tâm về độ bền mà còn tiết kiệm được rất nhiều chi phí bảo trì sau này. Đừng vì tiết kiệm một khoản nhỏ mà chọn những loại van không rõ nguồn gốc, dẫn đến những hỏng hóc đáng tiếc.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van bi dn20.
