Van Giảm Áp D65: Giải Pháp Bảo Vệ Hệ Thống Nước Toàn Diện

Trong thiết kế và vận hành hệ thống cấp thoát nước, van giảm áp D65 đóng vai trò như một "người gác cổng" thầm lặng nhưng cực kỳ quan trọng. Hãy tưởng tượng hệ thống ống dẫn của bạn phải chịu một áp lực nước đột ngột tăng cao từ trạm bơm hoặc thủy cục. Nếu không có cơ chế điều tiết, những tiếng "ầm" rung chấn đường ống hay sự cố nổ ống, hỏng hóc thiết bị đầu cuối là điều khó tránh khỏi.

Thực tế đáng lo ngại hiện nay là nhiều chủ đầu tư hoặc đơn vị thi công vẫn chọn van dựa thuần túy trên "kích thước đường ống" mà bỏ qua các thông số kỹ thuật về lưu lượng và áp suất. Việc chọn sai loại van không chỉ gây lãng phí mà còn tiềm ẩn rủi ro phá hủy hệ thống lớn hơn cả khi không sử dụng. Bài viết này sẽ phân tích sâu dưới góc độ chuyên gia về dòng van giảm áp D65 để giúp bạn chọn đúng và dùng chuẩn.

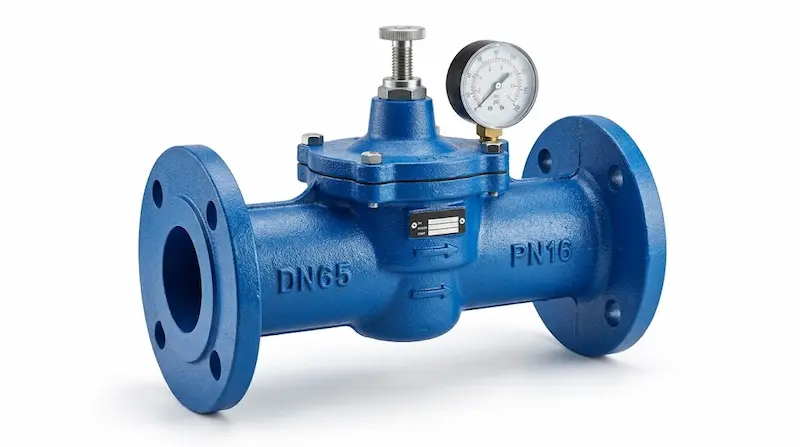

Van giảm áp D65 là gì?

Van giảm áp D65 (Pressure Reducing Valve - PRV) là thiết bị cơ khí chuyên dụng được lắp đặt trên các đường ống có kích thước danh nghĩa DN65 (đường kính ngoài tương đương 73mm - 76mm). Chức năng cốt lõi của nó là điều chỉnh áp suất nước ở đầu ra luôn thấp hơn và ổn định ở một giá trị xác định so với áp suất ở đầu vào, bất kể sự biến động của nguồn cấp.

Vai trò của van giảm áp trong hệ thống DN65 không chỉ dừng lại ở việc bảo vệ. Nó còn giúp:

• Duy trì áp lực ổn định: Đảm bảo các thiết bị như vòi phun PCCC, vòi sen, hay máy móc công nghiệp hoạt động đúng công suất.

• Bảo vệ hệ thống: Ngăn chặn hiện tượng "thủy triều" áp lực gây nứt vỡ đường ống và các khớp nối.

• Tiết kiệm năng lượng và nước: Giảm áp lực dư thừa đồng nghĩa với việc giảm lượng nước thất thoát qua các rò rỉ nhỏ và giảm tải cho máy bơm.

Cấu tạo cơ bản của một chiếc van D65 thường bao gồm 4 bộ phận chính: Thân van (chịu lực chính), Lò xo điều chỉnh (tạo lực đối kháng), Màng van (Diaphragm) (cảm biến áp suất) và Đĩa van (bộ phận trực tiếp đóng/mở dòng chảy).

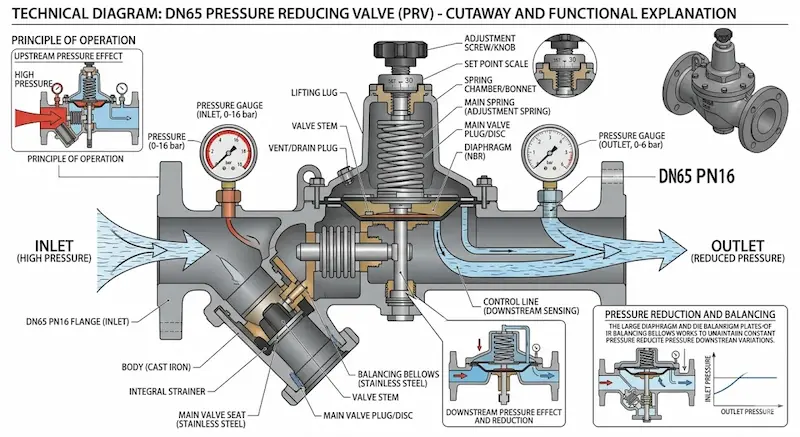

Nguyên lý hoạt động của van giảm áp D65

Về mặt kỹ thuật, van giảm áp D65 hoạt động dựa trên sự cân bằng lực giữa lực đàn hồi của lò xo và áp suất của dòng nước tác động lên màng van. Đây là một cơ chế tự động hóa thuần cơ khí, không cần nguồn điện hay tín hiệu điều khiển bên ngoài.

Khi dòng nước đi vào van, áp lực đầu ra sẽ được dẫn hướng lên phía dưới màng van.

• Khi áp suất đầu ra tăng: Lực đẩy của nước sẽ thắng lực nén của lò xo, đẩy màng van lên trên, kéo theo đĩa van thu hẹp diện tích dòng chảy. Kết quả là áp suất đầu ra giảm xuống.

• Khi áp suất đầu ra giảm: Lực lò xo sẽ đẩy màng van xuống, mở rộng khe hở của đĩa van để tăng lưu lượng nước, giúp áp suất tăng trở lại mức cài đặt.

Điểm quan trọng: Cơ chế này hoạt động liên tục và nhạy bén. Ngay cả khi lưu lượng nước thay đổi đột ngột do việc đóng/mở các thiết bị tiêu thụ phía sau, van vẫn duy trì được mức áp suất mục tiêu. Tuy nhiên, hiệu quả này phụ thuộc hoàn toàn vào việc người kỹ thuật viên có cài đặt lực nén lò xo chính xác ngay từ lúc nghiệm thu hệ thống hay không.

Phân loại van giảm áp D65 phổ biến trên thị trường

Việc lựa chọn loại van giảm áp D65 phụ thuộc rất nhiều vào yêu cầu về độ chính xác và môi trường làm việc. Thông thường, chúng ta chia làm các nhóm sau:

Theo cấu tạo và cơ chế điều khiển

1. Van giảm áp trực tiếp: Loại này có cấu tạo đơn giản, lò xo tác động trực tiếp lên đĩa van. Ưu điểm là giá thành rẻ, lắp đặt dễ dàng nhưng nhược điểm là độ chính xác không cao nếu áp lực đầu vào biến động quá lớn. Thường dùng cho các căn hộ hoặc nhánh nhỏ.

2. Van giảm áp Pilot (Gián tiếp): Sử dụng một van phụ (pilot) để điều khiển màng van chính. Đây là dòng cao cấp nhất cho hệ D65, có độ chính xác cực cao và khả năng chịu tải lớn. Thường được sử dụng trong hệ thống PCCC tòa nhà cao tầng và mạng lưới cấp nước đô thị.

Theo vật liệu cấu tạo

• Gang (Cast Iron): Phổ biến nhất trong hệ thống nước sạch và PCCC nhờ giá thành hợp lý và độ bền cơ học tốt.

• Đồng (Bronze/Brass): Thường dùng cho các hệ thống yêu cầu độ sạch cao hoặc kích thước nhỏ gọn.

• Inox (Stainless Steel): Chuyên dụng cho môi trường hóa chất, thực phẩm hoặc nơi có độ ăn mòn cao.

Bảng so sánh nhanh các dòng van D65

Thông số kỹ thuật quan trọng cần lưu tâm

Để chọn đúng van giảm áp, bạn không thể chỉ nói "cho tôi một cái van phi 76". Các chuyên gia kỹ thuật cần xem xét các chỉ số sau để đảm bảo hệ thống vận hành an toàn:

• Kích thước danh nghĩa: DN65.

• Tiêu chuẩn áp suất (PN): Thường là PN10, PN16 hoặc PN25. Chỉ số này cho biết áp suất tối đa mà thân van có thể chịu đựng. Nếu áp suất hệ thống là 20 bar mà bạn chọn van PN16, nguy cơ nổ thân van là rất cao.

• Dải áp suất điều chỉnh: Đây là thông số cực kỳ quan trọng. Ví dụ, bạn cần giảm từ 10 bar xuống 3 bar, bạn phải chọn loại van có dải lò xo hỗ trợ hạ áp xuống mức 3 bar.

• Nhiệt độ làm việc: Với hệ thống nước lạnh thông thường là 0-80°C, nhưng với hệ thống hơi (steam) thì cần loại chuyên dụng chịu nhiệt trên 200°C.

• Kiểu kết nối: Với size DN65, kết nối mặt bích (Flange) là phổ biến nhất để đảm bảo độ kín khít và dễ dàng tháo lắp bảo trì.

Insight chuyên gia: “Sai lệch chỉ 1 bar trong cài đặt áp suất đầu ra cũng có thể khiến các thiết bị vệ sinh cao cấp trong tòa nhà bị rò rỉ gioăng phớt chỉ sau 1 tháng sử dụng.”

So sánh van giảm áp với các kích cỡ lân cận

Tại sao lại chọn D65 mà không phải D50 hay D80? Câu trả lời nằm ở Lưu lượng (Flow Rate) và Vận tốc dòng chảy.

• So với D50 (DN50): Van D65 có khả năng tải lưu lượng lớn hơn khoảng 1.5 đến 2 lần. Nếu hệ thống của bạn phục vụ cho một tòa nhà 7-10 tầng, việc dùng D50 sẽ gây hiện tượng "sụt áp" khi nhiều người cùng dùng nước, trong khi D65 sẽ vận hành mượt mà hơn.

• So với D80 (DN80): D80 dành cho các trục chính cực lớn. Việc lắp van quá lớn so với nhu cầu thực tế (oversized) sẽ khiến van thường xuyên hoạt động ở trạng thái đóng gần kín, gây ra hiện tượng xâm thực (cavitation) làm nhanh hỏng đĩa van.

Việc lựa chọn van giảm áp là sự tính toán cân bằng giữa chi phí đầu tư và hiệu năng vận hành thực tế cho các tòa nhà tầm trung hoặc các xưởng sản xuất nhỏ.

Khi nào hệ thống của bạn bắt buộc phải có van giảm áp?

Không phải hệ thống nào cũng cần van giảm áp, nhưng nếu bạn nhận thấy một trong các dấu hiệu sau, hãy lắp đặt ngay lập tức:

1. Áp lực nước tại vòi quá mạnh: Gây văng bắn nước dữ dội hoặc làm hỏng các thiết bị gia dụng như máy giặt, máy nước nóng.

2. Tiếng ồn và rung chấn: Đường ống phát ra tiếng kêu "u u" hoặc rung bần bật khi đóng/mở vòi nước (hiện tượng búa nước).

3. Hệ thống PCCC: Các tầng thấp của tòa nhà cao tầng luôn có áp lực tĩnh cực lớn do trọng lực, bắt buộc phải dùng van giảm áp để đưa áp suất về mức an toàn (thường dưới 7 bar) cho lăng phun.

4. Trạm bơm: Sau các máy bơm tăng áp công suất lớn để bảo vệ trục ống chính.

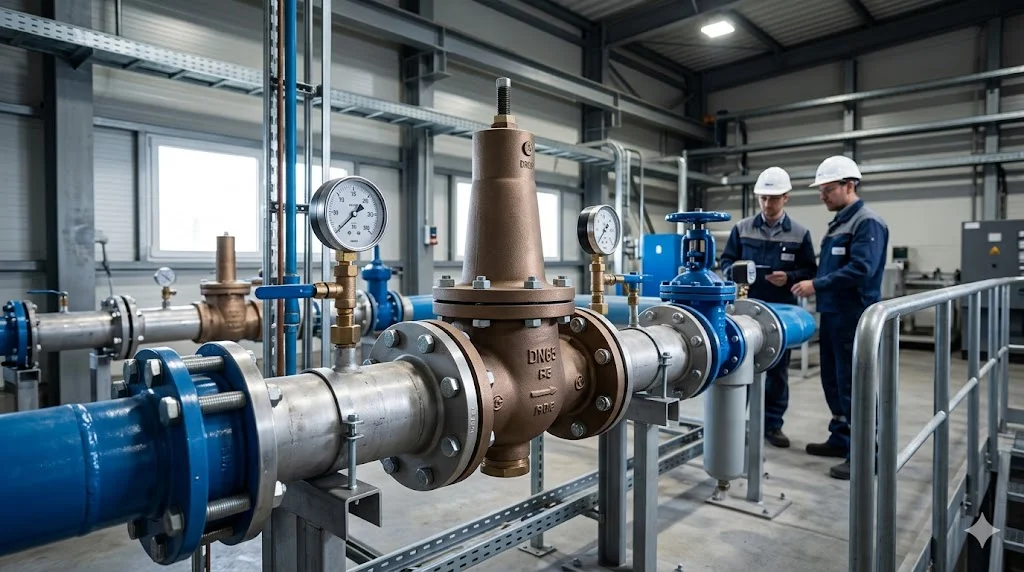

Những sai lầm kinh điển khi lựa chọn và lắp đặt

Nhiều dự án gặp sự cố dù đã lắp van giảm áp đắt tiền. Nguyên nhân thường rơi vào 4 sai lầm sau:

• Chọn sai áp suất làm việc: Lắp van PN10 cho hệ thống có áp suất đỉnh lên tới 12 bar.

• Không tính toán lưu lượng: Chọn van theo kích thước ống mà không biết lưu lượng thực tế vượt quá khả năng điều tiết của van, dẫn đến hiện tượng sụt áp liên tục.

• Lắp ngược chiều: Mọi van giảm áp đều có mũi tên chỉ hướng dòng chảy trên thân van. Lắp ngược sẽ khiến van mất tác dụng hoàn toàn.

• Quên lắp Lọc Y (Y-Strainer): Các hạt cát, xỉ hàn hay rác trong đường ống có thể kẹt vào màng van hoặc đĩa van, khiến van không thể đóng kín (gây hiện tượng áp đầu ra bằng áp đầu vào).

Checklist: Cách chọn van giảm áp D65 đúng chuẩn từ chuyên gia

Trước khi xuống tiền mua thiết bị, hãy đảm bảo bạn đã tích vào đủ các ô dưới đây:

•  Xác định áp suất đầu vào tối đa: (Ví dụ: 12 bar)

•  Xác định áp suất đầu ra cần thiết: (Ví dụ: 3 bar)

•  Tính toán lưu lượng (m3/h): Để đảm bảo van không bị quá tải.

•  Chọn loại van: Nếu là hệ thống quan trọng (PCCC, trục chính tòa nhà) -> Ưu tiên chọn loại Pilot.

•  Kiểm tra vật liệu: Nước sạch dùng gang/đồng, hóa chất dùng inox.

•  Thương hiệu uy tín: Lựa chọn các dòng van có chứng chỉ CO/CQ rõ ràng.

Hướng dẫn lắp đặt và bảo trì để tăng tuổi thọ thiết bị

Để van giảm áp hoạt động bền bỉ trên 10 năm, kỹ thuật viên cần tuân thủ quy trình lắp đặt sau:

1. Vệ sinh đường ống: Xả sạch rác, xỉ hàn trước khi lắp van.

2. Thứ tự lắp đặt tiêu chuẩn:

   • Van cổng (để ngắt nước khi cần bảo trì)

   • Lọc Y (ngăn rác)

   • Van giảm áp

   • Đồng hồ đo áp suất (để theo dõi hiệu quả giảm áp)

   • Van cổng phía sau.

3. Vị trí lắp đặt: Nên lắp theo phương ngang với phần lò xo hướng lên trên để dễ dàng điều chỉnh và tránh tích tụ cặn bẩn lên màng van.

Bảo trì định kỳ: Cần thực hiện 3-6 tháng/lần. Kiểm tra màng van xem có bị rách không, vệ sinh lưới lọc Y và kiểm tra đồng hồ áp xem chỉ số có bị trôi so với cài đặt ban đầu hay không.

Giải đáp thắc mắc thường gặp (FAQ)

1. Van giảm áp thường dùng cho hệ thống nào nhất?

Phổ biến nhất là trong hệ thống cấp nước sinh hoạt cho tòa nhà chung cư, khách sạn và đặc biệt là trong các tủ chữa cháy vách tường của hệ thống PCCC.

2. Tôi có cần lắp van giảm áp trước đồng hồ nước không?

Thông thường, van giảm áp nên lắp sau cụm máy bơm và trước các thiết bị cần bảo vệ hoặc các nhánh rẽ vào tầng. Việc lắp trước đồng hồ nước tùy thuộc vào quy định của đơn vị cấp nước, nhưng đa số sẽ lắp sau để bảo vệ cả đồng hồ.

3. Tại sao van giảm áp của tôi vẫn báo áp suất cao ở đầu ra khi không dùng nước?

Đây là lỗi "không đóng kín". Có thể có rác kẹt ở đĩa van hoặc màng van bị thủng. Bạn cần tháo ra vệ sinh hoặc thay thế bộ kit sửa chữa (repair kit).

4. Van giảm áp D65 giá bao nhiêu?

Giá dao động rất rộng từ vài triệu đến vài chục triệu đồng tùy thuộc vào thương hiệu (Hàn Quốc, EU, G7...) và vật liệu cấu tạo. Đừng quá tiết kiệm mà chọn hàng trôi nổi cho các hệ thống áp lực cao.

Kết luận

Đầu tư vào một chiếc van giảm áp chất lượng là cách rẻ nhất để bảo vệ khối tài sản hàng tỷ đồng của toàn bộ hệ thống cơ điện trong công trình. Đừng để một sai sót nhỏ trong việc chọn thông số kỹ thuật dẫn đến những sự cố đáng tiếc về sau.

Nếu bạn còn đang băn khoăn giữa việc chọn van trực tiếp hay van Pilot, hoặc cần một bảng tính lưu lượng chính xác cho hệ thống của mình, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để được hỗ trợ.
