Kích thước mặt bích jis 10k là gì?

Tác giả Khánh Linh 05/05/2026 19 phút đọc

Bảng kích thước mặt bích JIS 10K chuẩn và cách tra cứu chính xác nhất

Bạn đã bao giờ rơi vào tình huống "dở khóc dở cười" khi đặt mua một lô mặt bích về nhưng không thể nào lắp vừa vào hệ thống đường ống sẵn có? Các lỗ bu lông bị lệch chỉ vài milimet, hay đường kính ngoài quá lớn khiến việc kết nối trở nên bất khả thi. Thực tế, lỗi phổ biến nhất mà các kỹ sư và đơn vị thu mua thường gặp phải chính là sự nhầm lẫn tai hại giữa các tiêu chuẩn quốc tế như JIS, ANSI, hay DIN.

Việc hiểu sai hoặc nắm không rõ kích thước mặt bích JIS 10K không chỉ gây lãng phí ngân sách do phải đổi trả hàng mà còn làm đình trệ tiến độ thi công toàn bộ dự án. Trong ngành cơ khí áp lực, một sai lệch nhỏ về thông số kỹ thuật cũng có thể dẫn đến rò rỉ môi chất, gây mất an toàn hệ thống. Để giúp bạn làm chủ quy trình kỹ thuật này, bài viết dưới đây sẽ phân tích chi tiết bảng thông số tiêu chuẩn JIS 10K từ chuyên gia.

Giới thiệu chi tiết về kích thước của mặt bích

Kích thước mặt bích JIS 10K là gì? Định nghĩa chuẩn chuyên gia

Kích thước mặt bích JIS 10K là tập hợp các thông số kỹ thuật (đường kính ngoài, độ dày, số lỗ bu lông, tâm lỗ...) được quy định bởi Tiêu chuẩn Công nghiệp Nhật Bản (Japan Industrial Standard - JIS). Ký hiệu "10K" biểu thị cấp áp suất danh định của mặt bích, tương đương với khả năng chịu tải áp lực tối đa trong điều kiện nhiệt độ tiêu chuẩn là 10 kg/cm² (xấp xỉ 10 bar hoặc 1.0 MPa).

Tại Việt Nam, tiêu chuẩn JIS 10K cực kỳ phổ biến vì hầu hết các thiết bị máy móc, van công nghiệp và máy bơm nhập khẩu từ Nhật Bản, Hàn Quốc hay Đài Loan đều sử dụng hệ quy chiếu này. Việc tra cứu đúng kích thước giúp đảm bảo tính đồng bộ tuyệt đối khi kết nối các thiết bị trong hệ thống đường ống.

Ý nghĩa của hệ tiêu chuẩn này không chỉ nằm ở con số áp suất mà còn ở sự nghiêm ngặt về sai số chế tạo, đảm bảo rằng mọi mặt bích đạt chuẩn JIS 10K đều có thể lắp lẫn với nhau một cách hoàn hảo, tạo nên độ kín khít tối đa cho các mối nối.

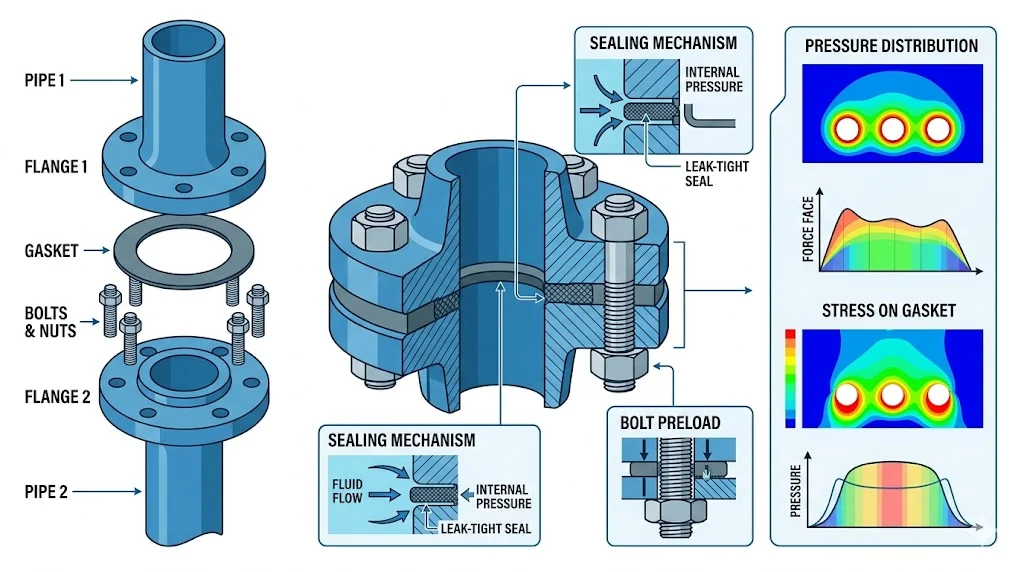

Bản chất và nguyên lý kết nối mặt bích

Mặt bích đóng vai trò là phụ kiện kết nối trung gian, cho phép tháo rời các đoạn ống hoặc thiết bị để bảo trì một cách linh hoạt thay vì hàn chết. Nguyên lý kết nối dựa trên việc ép chặt một tấm gioăng (gasket) giữa hai bề mặt mặt bích bằng lực siết của bu lông.

Để mối nối này đạt hiệu quả, hai yếu tố then chốt quyết định là độ kín và độ chịu áp. Nếu kích thước không chuẩn, lực ép bu lông sẽ không đều, dẫn đến tình trạng vênh mặt bích hoặc hở gioăng. Đặc biệt với hệ JIS 10K, các kỹ sư luôn ưu tiên sử dụng vì sự cân bằng giữa giá thành sản xuất và khả năng chịu tải áp lực tầm trung, phù hợp với đại đa số các ứng dụng dân dụng và công nghiệp nhẹ hiện nay.

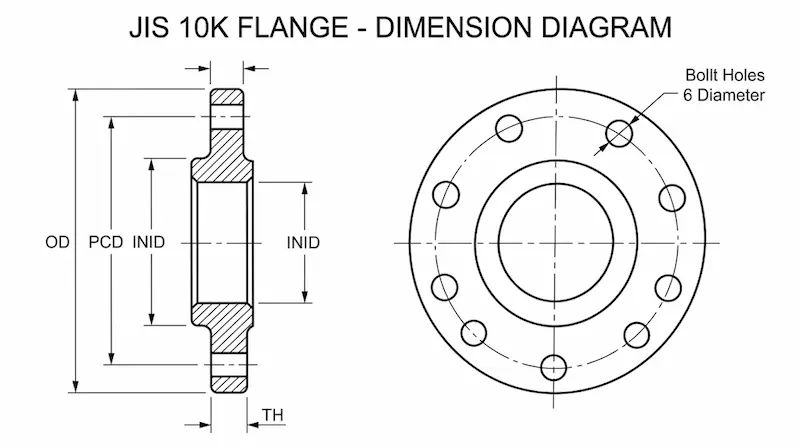

Phân tích chuyên sâu: Bảng kích thước mặt bích JIS 10K chi tiết

Để tra cứu nhanh và chính xác, dưới đây là bảng thông số kỹ thuật cho các kích thước DN phổ biến nhất trong công nghiệp:

DN (mm)	Inch	OD (Đường kính ngoài)	PCD (Tâm lỗ bu lông)	Số lỗ bu lông	Đường kính lỗ bu lông
DN15	1/2"	95 mm	70 mm	4	15 mm
DN20	3/4"	100 mm	75 mm	4	15 mm
DN25	1"	125 mm	90 mm	4	19 mm
DN40	1-1/2"	140 mm	105 mm	4	19 mm
DN50	2"	155 mm	120 mm	4	19 mm
DN65	2-1/2"	175 mm	140 mm	4	19 mm
DN80	3"	185 mm	150 mm	8	19 mm
DN100	4"	210 mm	175 mm	8	19 mm
DN150	6"	280 mm	240 mm	8	23 mm
DN200	8"	330 mm	290 mm	12	23 mm

Lưu ý: Độ dày mặt bích (T) sẽ thay đổi tùy thuộc vào vật liệu (thép, inox hay nhựa) nhưng phải tuân thủ ngưỡng tối thiểu của tiêu chuẩn JIS để đảm bảo không bị biến dạng dưới áp lực 10 bar.

Các thông số quan trọng cần hiểu trong bảng tra cứu

Khi cầm một bản vẽ kỹ thuật hoặc bảng tra cứu kích thước mặt bích JIS, bạn cần đọc hiểu đúng 5 thông số "vàng" sau:

DN (Nominal Diameter): Đường kính danh nghĩa của ống. Lưu ý DN không phải là đường kính thực tế của ống, ví dụ DN50 có đường kính ngoài ống thực tế thường là 60mm.
OD (Outer Diameter): Đường kính ngoài tổng thể của mặt bích. Đây là thông số giúp bạn xác định không gian lắp đặt.
PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bu lông. Đây là thông số quan trọng nhất; nếu PCD lệch nhau, bạn không thể xỏ bu lông qua hai mặt bích.
Bolt Holes (Số lỗ bu lông): JIS 10K thường dùng 4, 8 hoặc 12 lỗ tùy kích thước. Việc nhầm lẫn số lỗ (ví dụ DN80 của JIS là 8 lỗ nhưng BS lại là 4 lỗ) là lỗi cực kỳ phổ biến.
Thickness (Độ dày): Quyết định khả năng chịu lực uốn. Mặt bích quá mỏng sẽ bị "vênh" khi siết bu lông ở áp suất cao.

Phân loại mặt bích JIS 10K thường gặp

Tùy vào yêu cầu kỹ thuật của mối nối, tiêu chuẩn JIS 10K được chia thành nhiều kiểu dáng:

Mặt bích rỗng (Slip-on Flange): Loại phổ biến nhất, ống được xỏ vào trong lòng mặt bích và hàn cả mặt trong lẫn mặt ngoài.
Mặt bích mù (Blind Flange): Không có lỗ ở giữa, dùng để chặn cuối đường ống hoặc các đầu chờ.
Mặt bích hàn cổ (Weld Neck): Có phần cổ cao để hàn đối đầu với ống, dùng cho các vị trí quan trọng cần độ bền cao.
Mặt bích ren (Threaded Flange): Kết nối với ống bằng ren, phù hợp cho các hệ thống không được phép hàn hoặc khu vực dễ cháy nổ.

So sánh JIS 10K với ANSI và DIN: Tại sao không thể lắp lẫn?

Nhiều người lầm tưởng rằng chỉ cần áp suất tương đương là có thể lắp lẫn, nhưng thực tế các tiêu chuẩn này khác nhau hoàn toàn về cơ học:

Tiêu chuẩn	Xuất xứ	Áp suất tương đương	Đặc điểm nhận dạng
JIS 10K	Nhật Bản	~10 bar	PCD và số lỗ bu lông theo hệ mét của Nhật.
ANSI Class 150	Mỹ	~20 bar	Kích thước tính theo hệ Inch, PCD hoàn toàn khác JIS.
DIN PN10	Đức/Châu Âu	10 bar	Gần giống JIS ở một số size nhỏ nhưng sai lệch ở các size lớn.

Kết luận chuyên gia: Tuyệt đối không cố tình lắp mặt bích JIS 10K vào mặt bích ANSI Class 150 bằng cách "khoét rộng lỗ bu lông". Việc này làm mất kết cấu chịu lực và cực kỳ nguy hiểm.

Ứng dụng thực tế và sai lầm thường gặp

Mặt bích JIS 10K được ứng dụng rộng rãi trong:

Hệ thống cấp thoát nước tòa nhà, khu công nghiệp.
Hệ thống phòng cháy chữa cháy (PCCC).
Đường ống dẫn dầu, khí gas nhẹ, HVAC.

Những sai lầm "đắt giá":

Nhầm lẫn DN và OD: Đo đường kính ngoài mặt bích rồi tưởng đó là kích thước định danh.
Không kiểm tra số lỗ bu lông: Đặc biệt ở kích thước DN80, nơi các tiêu chuẩn khác nhau thường có số lỗ khác nhau.
Dùng sai môi chất: Dùng mặt bích thép thường cho hóa chất gây ăn mòn nhanh chóng, dẫn đến rò rỉ.

Hậu quả của việc chọn sai kích thước không chỉ là không lắp được, mà còn là nguy cơ vỡ đường ống do tập trung ứng suất không đều tại vị trí kết nối.

Checklist: Cách tra cứu và lựa chọn mặt bích chuẩn

Để không bao giờ mua sai hàng, hãy thực hiện theo các bước sau:

Bước 1: Xác định tiêu chuẩn của thiết bị đang có (Nhìn trên thân van hoặc máy bơm thường có đúc nổi chữ JIS 10K).
Bước 2: Xác định kích thước ống (DN).
Bước 3: Đối chiếu bảng thông số PCD và số lỗ bu lông.
Bước 4: Lựa chọn vật liệu phù hợp (Inox 304 cho thực phẩm, Thép cho nước, Nhựa cho hóa chất).
Bước 5: Kiểm tra độ dày mặt bích để đảm bảo chịu đúng áp lực 10 bar.

FAQ - Giải đáp thắc mắc về tiêu chuẩn JIS 10K

1. JIS 10K tương đương bao nhiêu bar?

→ Đáp: Tương đương khoảng 10 bar (10kg/cm²). Đây là mức áp suất trung bình phù hợp cho phần lớn các hệ thống dân dụng.

2. Có thể dùng mặt bích JIS 10K cho hệ thống 16 bar không?

→ Đáp: Không. Bạn phải dùng tiêu chuẩn JIS 16K hoặc 20K để đảm bảo an toàn.

3. Làm sao nhận biết nhanh Kích thước mặt bích jis 10k?

→ Đáp: Thông thường trên vành mặt bích sẽ có ký hiệu dập chìm "JIS 10K" kèm theo kích thước DN.

4. DN và OD khác gì nhau?

→ Đáp: DN là kích thước danh định (tên gọi), còn OD là kích thước thực tế bên ngoài (số đo chính xác).

5. Tại sao cần dùng gioăng giữa hai mặt bích?

→ Đáp: Vì bề mặt kim loại không bao giờ phẳng tuyệt đối, gioăng sẽ lấp đầy các khe hở li ti để ngăn môi chất rò rỉ.

Kết luận

Việc nắm vững kích thước mặt bích JIS là yêu cầu bắt buộc đối với bất kỳ ai làm việc trong ngành vật tư đường ống. Sự chính xác trong việc chọn lựa tiêu chuẩn không chỉ giúp bạn khẳng định năng lực chuyên môn mà còn bảo vệ hệ thống khỏi những rủi ro kỹ thuật đáng tiếc.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về Kích thước mặt bích jis 10k.
