Van đai: Giải pháp trích nhánh ống nước thông minh không cần cắt ống

Trong quá trình thi công hoặc cải tạo hệ thống cấp thoát nước, một trong những thách thức lớn nhất mà các kỹ sư và thợ điện nước thường gặp phải là làm thế nào để lấy nhánh phụ từ một đường ống chính đang vận hành. Thông thường, việc cắt ống để chèn thêm một khớp nối chữ T (tê) không chỉ gây mất thời gian, tốn kém chi phí nhân công mà còn dẫn đến tình trạng rò rỉ tại các mối nối mới và làm gián đoạn nguồn nước của toàn bộ hệ thống.

Van đai (hay còn gọi là đai khởi thủy) ra đời như một giải pháp cứu cánh hoàn hảo cho vấn đề này. Thiết bị này cho phép bạn tạo ra một điểm lấy nước mới một cách nhanh chóng, kín kẽ và cực kỳ chuyên nghiệp mà không làm ảnh hưởng đến cấu trúc sẵn có của đường ống. Tuy nhiên, nếu lắp đặt sai kỹ thuật hoặc chọn vật liệu không tương thích, hệ thống của bạn có thể đối mặt với nguy cơ sụt áp và hỏng hóc nghiêm trọng. Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu nhất về thiết bị này.

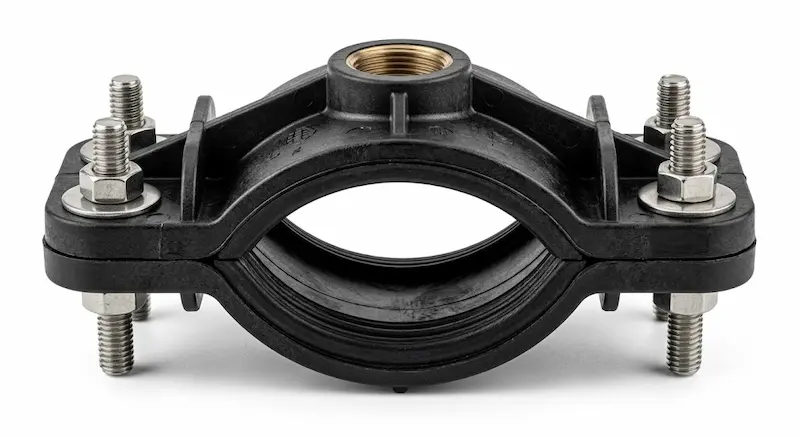

Van đai là gì? Định nghĩa và vai trò trong ngành nước

Van (đai khởi thủy) là một loại phụ kiện đường ống được thiết kế để lắp đặt trực tiếp lên bề mặt ngoài của ống nước chính nhằm mục đích trích xuất một đường nhánh phụ. Thay vì phải cắt rời ống, van đai "ôm" lấy thân ống và tạo ra một họng ra có ren để kết nối với các thiết bị hoặc đường ống nhỏ hơn.

Trong kỹ thuật, thiết bị này còn được biết đến với tên gọi tiếng Anh là Saddle Clamp (đai yên ngựa). Vai trò cốt yếu của van bao gồm:

• Tạo nhánh phụ linh hoạt: Cho phép trích xuất nước tại bất kỳ vị trí nào trên đường ống chính.

• Giữ kín hệ thống tuyệt đối: Nhờ lớp gioăng cao su chuyên dụng, thiết bị đảm bảo nước không bị thất thoát ngay cả khi áp suất dòng chảy cao.

• Tối ưu thi công: Giảm thiểu tối đa thời gian đào bới (đối với ống ngầm) và loại bỏ việc phải ngắt nước toàn hệ thống để lắp đặt.

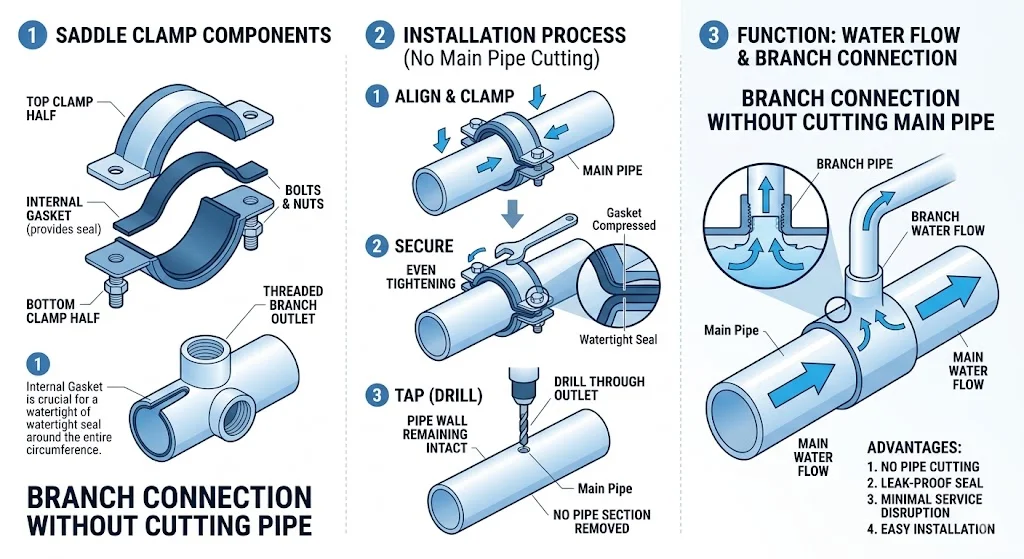

Nguyên lý hoạt động của van

Nguyên lý vận hành của van dựa trên cơ chế nén chặt vật lý để tạo ra độ kín khít. Quy trình hoạt động diễn ra theo các bước logic sau:

Đầu tiên, hai mảnh của van sẽ được ốp vào thân ống chính và siết chặt bằng hệ thống bu lông. Khi đai đã được cố định chắc chắn, thợ kỹ thuật sẽ tiến hành khoan một lỗ xuyên qua thành ống chính thông qua lỗ thoát của đai khởi thủy. Cuối cùng, ống nhánh hoặc van chặn sẽ được vặn trực tiếp vào đầu ren của vai để dẫn nước đi.

Điểm mấu chốt kỹ thuật: Độ bền và khả năng chống rò rỉ của van phụ thuộc hoàn toàn vào sự tương tác giữa gioăng cao su và lực siết bu lông. Gioăng cao su bên trong đai sẽ bị nén lại, điền đầy các khoảng hở giữa đai và bề mặt ống, tạo thành một lớp ngăn chặn nước thoát ra ngoài một cách hoàn hảo.

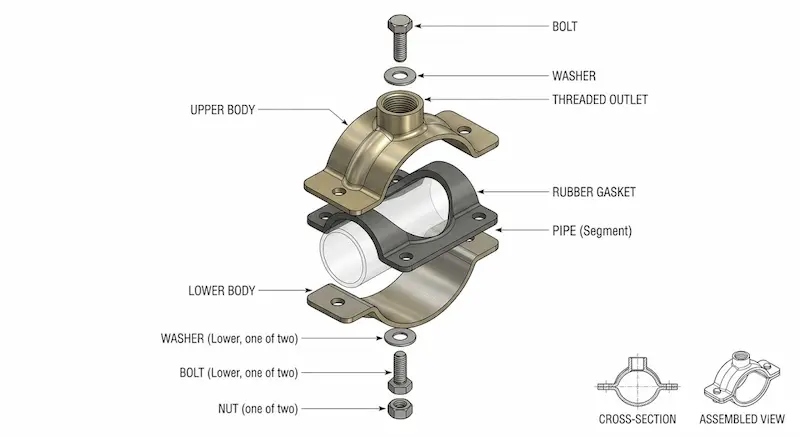

Phân tích chuyên sâu: Cấu tạo chi tiết của van

Một chiếc van tiêu chuẩn, dù được làm bằng nhựa hay kim loại, đều phải đảm bảo các bộ phận sau hoạt động đồng bộ:

• Thân đai: Gồm hai nửa hình vòng cung (thượng và hạ) ôm khít đường kính ngoài của ống. Thân đai thường được làm bằng nhựa PP, PVC cho dân dụng hoặc gang dẻo cho công nghiệp để chịu được áp lực nước lớn.

• Bu lông siết: Là bộ phận truyền lực. Trong môi trường ẩm ướt hoặc dưới lòng đất, bu lông thường được làm từ inox hoặc thép mạ kẽm để chống gỉ sét.

• Gioăng cao su (Sealing Ring): Thành phần quan trọng nhất. Gioăng thường có dạng vòng đệm hình chữ U hoặc chữ V để tăng diện tích tiếp xúc và khả năng làm kín.

• Đầu ren kết nối: Vị trí để lắp ống nhánh. Đầu ren phải được đúc chính xác theo tiêu chuẩn ren ống nước (như chuẩn ISO hoặc BSP) để tránh tình trạng cháy ren khi kết nối.

Phân loại van phổ biến hiện nay

Dựa trên yêu cầu của từng dự án, van được phân chia thành nhiều loại khác nhau:

1. Phân loại theo vật liệu

• Van nhựa (PP, PVC, HDPE): Phổ biến nhất trong các hệ thống tưới tiêu và cấp nước dân dụng. Ưu điểm là nhẹ, không gỉ sét và giá thành rẻ.

• Van gang / kim loại: Thường dùng cho các đường ống gang, thép trong hệ thống cấp nước đô thị. Loại này có khả năng chịu áp lực cực cao và va đập vật lý tốt.

2. Phân loại theo kích thước và kết nối

• Kích thước DN: Có đầy đủ từ DN50, DN90, DN110 cho đến các kích thước lớn hơn trong công nghiệp.

• Kiểu ren: Có loại ren trong (phổ biến nhất) hoặc ren ngoài để kết nối trực tiếp với van cổng hoặc van bi nhánh.

Thông số kỹ thuật cần biết khi chọn mua van

Việc chọn sai thông số van là nguyên nhân hàng đầu dẫn đến rò rỉ ngay sau khi lắp đặt. Bạn cần chú ý các chỉ số sau:

1. Đường kính ống chính (Main Pipe Size): Phải khớp hoàn toàn với đường kính ngoài (OD) của ống chính (ví dụ ống phi 90 phải dùng đai 90).

2. Đường kính nhánh (Branch Size): Kích thước đầu ren của đai (thường từ 1/2 inch đến 2 inch).

3. Áp suất làm việc (Pressure Rating): Thông thường từ PN6 đến PN16. Nếu hệ thống của bạn dùng bơm tăng áp mạnh, hãy chọn loại PN16 để đảm bảo an toàn.

4. Nhiệt độ vận hành: Van nhựa thường chịu được dưới 60°C, trong khi van gang có thể chịu nhiệt độ cao hơn.

Insight: Nếu lắp van nhựa cho ống có bề mặt sần sùi hoặc không tròn đều, bạn cần chọn loại có gioăng dày hơn bình thường để bù trừ khoảng hở.

So sánh van với phương pháp cắt ống truyền thống

Kết luận: Van là phương án tối ưu tuyệt đối cho công tác sửa chữa, nâng cấp hệ thống và thi công nhanh trong nông nghiệp cũng như hạ tầng đô thị.

Ứng dụng thực tế và sai lầm cần tránh

Van được ứng dụng rộng rãi trong:

• Trích nhánh đường ống cấp nước sạch từ trục chính vào các hộ dân.

• Lắp đặt hệ thống tưới phun mưa, tưới nhỏ giọt trong nông nghiệp công nghệ cao.

• Lấy mẫu nước hoặc lắp đặt đồng hồ đo áp suất trên các đường ống đang vận hành.

Những sai lầm "đắt giá" khi lắp đặt:

1. Siết bu lông không đều: Chỉ siết chặt một bên khiến đai bị lệch, gioăng cao su bị hở gây rò rỉ nước.

2. Lắp trên bề mặt bẩn: Bùn đất hoặc các vết trầy xước sâu trên ống chính sẽ làm mất tác dụng của gioăng cao su.

3. Dùng gioăng kém chất lượng: Gioăng nhanh bị mục nát do hóa chất trong nước hoặc do áp lực, dẫn đến việc phải đào lên sửa chữa sau một thời gian ngắn.

Hướng dẫn lắp đặt van đúng kỹ thuật (Checklist)

Để đảm bảo hệ thống vận hành êm ái, hãy tuân thủ quy trình sau:

•  Làm sạch: Lau sạch bề mặt ống chính tại vị trí lắp đặt.

•  Vị trí gioăng: Đặt gioăng cao su vào rãnh của đai khởi thủy một cách chính xác.

•  Cố định đai: Ốp hai nửa đai vào ống và xỏ bu lông.

•  Siết đều: Siết các bu lông theo nguyên tắc đối xứng (chéo nhau) với lực vừa đủ, không nên siết quá mạnh làm nứt thân đai nhựa.

•  Khoan lỗ: Sử dụng mũi khoan phù hợp qua lỗ ren của đai để thủng thành ống.

•  Kiểm tra: Mở nước và quan sát kỹ các mép đai xem có hiện tượng rỉ nước hay không.

FAQ - Những câu hỏi thường gặp về van đai

1. Van đai có cần phải ngắt nước khi lắp không?

→ Không nhất thiết. Với các thiết bị chuyên dụng, bạn có thể khoan trực tiếp trên đường ống đang có áp lực (hot tapping). Tuy nhiên, với hệ thống dân dụng, nên giảm áp lực nước để thi công dễ dàng hơn.

2. Van có thể tháo ra và tái sử dụng không?

→ Có thể. Tuy nhiên, mỗi lần lắp lại bạn nên kiểm tra kỹ gioăng cao su. Nếu gioăng bị xẹp hoặc nứt, hãy thay gioăng mới để đảm bảo độ kín.

3. Van chịu được áp suất bao nhiêu?

→ Tùy vào vật liệu. Loại nhựa thường chịu được 10-16 bar (PN10-PN16), loại gang có thể chịu trên 16 bar.

4. Dùng van cho ống HDPE được không?

→ Hoàn toàn được. Van là lựa chọn số một cho ống HDPE nhờ tính linh hoạt và dễ lắp đặt.

5. Tại sao tôi đã siết rất chặt mà van vẫn rò rỉ?

→ Có thể do gioăng cao su bị lệch hoặc bề mặt ống chính bị lõm, không tròn đều. Bạn nên tháo ra, kiểm tra lại vị trí gioăng và làm sạch bề mặt ống.

Kết luận

Van thực sự là một cuộc cách mạng trong kỹ thuật thi công đường nước, giúp biến những công việc phức tạp trở nên đơn giản và hiệu quả hơn bao giờ hết. Việc hiểu rõ cấu tạo, ưu điểm và cách lắp đặt chuẩn xác của thiết bị này sẽ giúp bạn tiết kiệm được rất nhiều thời gian cũng như chi phí bảo trì sau này.
