Van giảm áp thủy lực: Thiết bị "vàng" bảo vệ hệ thống và tối ưu hiệu suất

Hãy tưởng tượng hệ thống thủy lực của bạn đang vận hành ở công suất tối đa thì bất ngờ một đường ống bị nổ tung, hoặc chiếc bơm đắt tiền đột ngột cháy hỏng. Nguyên nhân không phải do thiết bị kém chất lượng, mà do áp lực vượt ngưỡng kiểm soát. Trong kỹ thuật, sự mất ổn định áp suất chính là "kẻ giết người thầm lặng" đối với mọi máy móc công nghiệp.

Van giảm áp thủy lực chính là giải pháp cốt lõi để giải quyết vấn đề này. Đây được coi là "người gác cổng" tận tụy, đảm bảo áp suất tại các nhánh luôn nằm trong giới hạn an toàn. Việc lựa chọn sai loại van không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ phá hủy toàn bộ dây chuyền sản xuất. Ngược lại, một chiếc van phù hợp sẽ giúp tăng tuổi thọ hệ thống lên gấp nhiều lần và tiết kiệm chi phí bảo trì đáng kể.

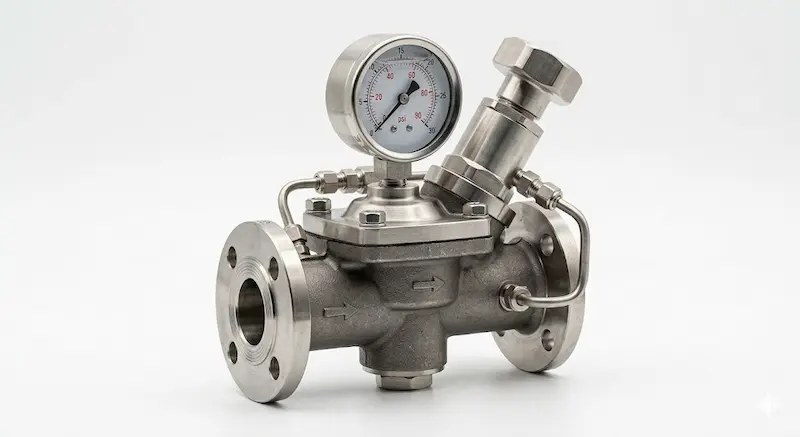

Van giảm áp thủy lực là gì? Định nghĩa chuẩn chuyên gia

Van giảm áp thủy lực (Pressure Reducing Valve - PRV) là một thiết bị cơ khí quan trọng được lắp đặt trong hệ thống thủy lực với nhiệm vụ duy nhất: giảm áp suất đầu vào cao xuống một mức áp suất đầu ra thấp hơn và duy trì mức đó một cách ổn định, bất kể sự biến động của áp suất đầu vào.

Trong một hệ thống phức tạp với nhiều xi lanh và motor thủy lực, mỗi bộ phận có thể yêu cầu một mức áp lực làm việc khác nhau. Van giảm áp đóng vai trò:

• Bảo vệ thiết bị: Ngăn chặn áp lực quá cao gây hư hỏng các chi tiết nhạy cảm.

• Ổn định vận hành: Giúp các cơ cấu chấp hành hoạt động mượt mà, không bị giật hoặc rung lắc.

• Giảm sốc áp: Triệt tiêu các cú sốc áp suất đột ngột khi đóng/mở van điều khiển.

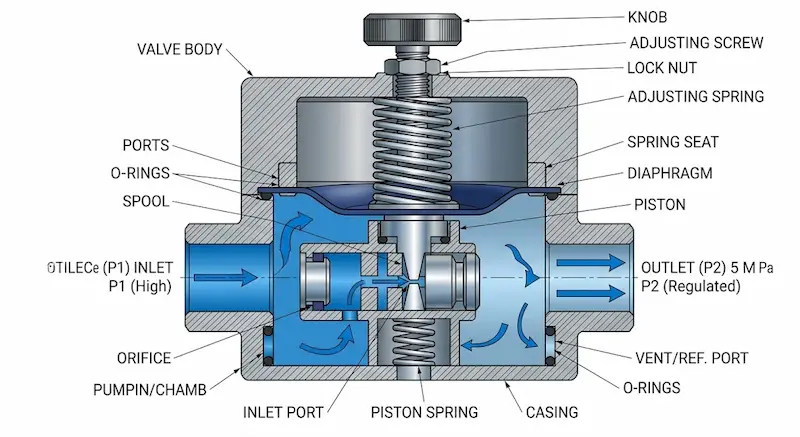

Nguyên lý hoạt động của van giảm áp thủy

Để hiểu rõ cách thiết bị này vận hành, chúng ta cần nhìn vào cơ chế cân bằng lực giữa lò xo và piston/màng.

Cơ chế tự điều chỉnh

Về bản chất, van giảm áp thủy luôn ở trạng thái mở khi áp suất đầu ra chưa đạt ngưỡng cài đặt. Dòng dầu đi từ cửa vào (Inlet) qua khe hở của piston để đến cửa ra (Outlet). Khi áp suất tại cửa ra bắt đầu tăng lên, nó sẽ tác động vào một diện tích bề mặt của piston, tạo ra lực đẩy chống lại lực nén của lò xo.

• Khi áp suất đầu ra đạt mức cài đặt: Piston sẽ bị đẩy lên, làm hẹp khe hở giữa cửa vào và cửa ra.

• Khi áp suất đầu ra vượt mức: Van sẽ đóng lại hoàn toàn hoặc chỉ duy trì một khe hở cực nhỏ để ổn định áp suất.

Bản chất kỹ thuật cần lưu ý

Cần hiểu rằng van giảm áp không tạo ra áp suất. Nó chỉ đóng vai trò là một vật cản có điều tiết để giới hạn áp suất phía sau nó. Đây là thiết bị điều tiết dòng chảy dựa trên phản hồi áp suất, khác hoàn toàn với các loại van khóa (on/off) thông thường. Khi dầu áp cao đi qua van, năng lượng dư thừa được chuyển hóa thành nhiệt năng do ma sát qua khe hở van, trả lại một dòng chảy có áp thấp ổn định.

Phân loại van giảm áp thủy phổ biến

Tùy vào quy mô hệ thống và yêu cầu độ chính xác, kỹ sư thường phân loại van theo hai nhóm chính:

1. Van giảm áp trực tiếp (Direct Operated)

Loại này sử dụng lực lò xo tác động trực tiếp lên piston để cân bằng áp suất.

• Ưu điểm: Cấu tạo đơn giản, kích thước nhỏ gọn và giá thành rẻ.

• Nhược điểm: Độ chính xác không cao, dễ bị ảnh hưởng bởi sự thay đổi lưu lượng và thường chỉ dùng cho hệ thống áp suất thấp hoặc lưu lượng nhỏ.

2. Van giảm áp gián tiếp (Pilot Operated)

Loại này tinh vi hơn với một van điều hướng (pilot) nhỏ nằm bên trên thân van chính.

• Ưu điểm: Độ chính xác cực cao, hoạt động ổn định dưới lưu lượng lớn và áp suất cao. Khả năng điều chỉnh linh hoạt hơn rất nhiều.

• Nhược điểm: Cấu tạo phức tạp, giá thành cao và yêu cầu dầu thủy lực phải sạch để tránh tắc nghẽn đường pilot.

Bảng so sánh nhanh

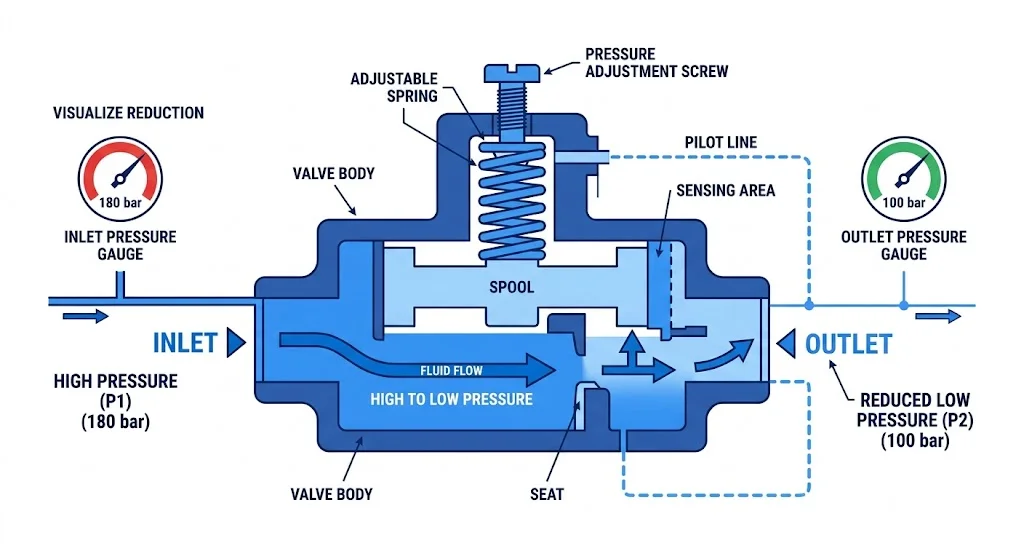

Thông số kỹ thuật quan trọng cần biết khi chọn van

Việc chọn sai thông số kỹ thuật là sai lầm phổ biến nhất dẫn đến hư hỏng hệ thống. Bạn cần đặc biệt lưu tâm đến 5 chỉ số sau:

1. Áp suất đầu vào (Inlet Pressure): Mức áp suất tối đa mà thân van có thể chịu đựng được từ bơm hoặc nguồn cấp.

2. Khoảng áp suất điều chỉnh (Outlet Range): Dải áp suất bạn muốn duy trì ở đầu ra (ví dụ: giảm từ 200 bar xuống dải 20-50 bar).

3. Lưu lượng (Flow Rate): Lượng dầu đi qua van trong một phút (lít/phút). Nếu lưu lượng quá lớn so với kích thước van, sẽ gây ra tổn thất áp suất và sinh nhiệt cực lớn.

4. Kích thước cổng (Size/DN): Phải tương thích với đường ống hiện có (ví dụ: G1/4, G1/2, G3/4...).

5. Vật liệu thân van: Inox (chống ăn mòn), Gang hoặc Thép (chịu áp cao).

Insight chuyên gia: Một chiếc van giảm áp dù đắt tiền đến đâu nhưng nếu có lưu lượng định danh nhỏ hơn lưu lượng thực tế của bơm, hệ thống của bạn sẽ liên tục bị nóng và rung giật.

So sánh van giảm áp với van an toàn và van điều áp

Rất nhiều khách hàng nhầm lẫn giữa các loại van này. Hãy phân biệt rõ để tránh lắp đặt sai công năng:

• Van giảm áp thủy: Giữ cho áp suất tại một nhánh cụ thể luôn ổn định ở mức thấp hơn nguồn chính. Van thường xuyên ở trạng thái mở.

• Van an toàn (Relief Valve): Là thiết bị bảo vệ. Nó luôn đóng và chỉ mở ra để xả dầu về thùng chứa khi áp suất toàn hệ thống vượt quá ngưỡng nguy hiểm.

• Van điều áp: Thường dùng để chỉ các loại van chỉnh áp chung. Trong thủy lực, van giảm áp là một dạng cụ thể của van điều áp nhưng tập trung vào việc bảo vệ phía hạ nguồn (sau van).

Ứng dụng thực tế: Khi nào cần dùng van giảm áp thủy?

Không phải hệ thống nào cũng cần van giảm áp, nhưng trong các trường hợp sau đây, chúng là bắt buộc:

1. Hệ thống nhiều nhánh: Khi một bơm cung cấp cho nhiều xi lanh, trong đó có một số xi lanh chỉ cần lực ép nhẹ để tránh làm biến dạng sản phẩm.

2. Bảo vệ thiết bị nhạy cảm: Các bộ lọc, đồng hồ đo áp hoặc van điện từ thường có giới hạn áp suất thấp hơn áp suất chung của hệ thống.

3. Ổn định lực ép: Trong các máy ép nhựa, máy đúc, việc duy trì áp suất ổn định ở cuối chu kỳ là yếu tố quyết định chất lượng sản phẩm.

Sai lầm thường gặp và hậu quả nghiêm trọng

Trong quá trình tư vấn kỹ thuật, chúng tôi nhận thấy 4 sai lầm kinh điển:

• Lắp ngược chiều: Van giảm áp luôn có mũi tên chỉ chiều dòng chảy. Lắp ngược sẽ khiến van không thể giảm áp hoặc bị hỏng ngay lập tức.

• Chọn sai dải áp suất: Dùng lò xo quá cứng cho nhu cầu áp suất thấp khiến việc điều chỉnh không chính xác.

• Dầu bẩn: Cặn bẩn làm kẹt piston, khiến van luôn mở (gây quá áp hỏng thiết bị) hoặc luôn đóng (mất dòng chảy).

• Dùng hàng trôi nổi: Van kém chất lượng có độ nhạy thấp, thường xuyên gây ra các cú sốc áp đột ngột làm nứt vỡ đường ống.

Checklist: Cách chọn van giảm áp thủy lực chuẩn

Để không phải "trả giá" bằng sự cố, hãy thực hiện theo checklist sau:

•  Xác định áp suất nguồn cấp là bao nhiêu? (Inlet)

•  Áp suất yêu cầu tại thiết bị đầu cuối là bao nhiêu? (Outlet)

•  Lưu lượng dầu của hệ thống là bao nhiêu lít/phút?

•  Môi trường làm việc có hóa chất hay nước không? (Để chọn vật liệu Inox hay Thép)

•  Kiểu kết nối là ren hay bắt đế (sub-plate)?

•  Thương hiệu có uy tín và có sẵn phụ kiện thay thế không?

FAQ - Những câu hỏi thường gặp

1. Van giảm áp thủy lực dùng để làm gì?

Đáp: Dùng để giảm áp suất từ nguồn chính xuống mức thấp hơn và giữ mức đó luôn ổn định để bảo vệ các thiết bị phía sau.

2. Van giảm áp khác gì van an toàn?

Đáp: Van giảm áp giữ áp hạ nguồn ổn định (van thường mở), còn van an toàn xả áp khi quá tải để bảo vệ bơm (van thường đóng).

3. Làm sao để điều chỉnh áp suất của van?

Đáp: Hầu hết các loại van đều có vít chỉnh áp ở phía trên. Vặn vào (theo chiều kim đồng hồ) để tăng áp suất đầu ra và ngược lại.

4. Bao lâu nên bảo trì van giảm áp?

Đáp: Nên kiểm tra và vệ sinh định kỳ 3-6 tháng một lần. Nếu dầu thủy lực có dấu hiệu nhiễm bẩn, cần thay dầu và vệ sinh van ngay.

Kết luận

Van giảm áp thủy không chỉ là một phụ kiện, nó là "lá chắn" bảo vệ toàn bộ tài sản trong hệ thống máy móc của bạn. Đầu tư vào một chiếc van chất lượng và phù hợp không chỉ giúp máy móc vận hành êm ái mà còn loại bỏ hoàn toàn các rủi ro về nổ ống hay hỏng bơm do quá áp.
