Stainless Steel 90 Degree Elbow: Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp

Trong kỹ thuật cơ khí và xây dựng hệ thống đường ống, việc thay đổi hướng dòng chảy một góc 90° là yêu cầu bắt buộc và phổ biến nhất. Tuy nhiên, đây cũng chính là "điểm yếu" dễ xảy ra sự cố nếu không được tính toán kỹ lưỡng. Một sai lầm nhỏ trong việc lựa chọn stainless steel 90 degree elbow – ví dụ như chọn sai độ dày thành ống (SCH) hoặc chất liệu inox không phù hợp với môi trường hóa chất – có thể dẫn đến hậu quả nghiêm trọng: rò rỉ lưu chất, sụt giảm áp suất hệ thống hoặc ăn mòn điểm chỉ sau thời gian ngắn sử dụng.

Để đảm bảo tính bền vững, khả năng chịu áp suất cao và chống ăn mòn tuyệt đối, stainless steel 90 degree elbow (co 90 độ inox) nổi lên như một giải pháp hàng đầu. Với khả năng thích nghi tốt trong cả môi trường dân dụng lẫn các hệ thống công nghiệp khắc nghiệt như dầu khí hay thực phẩm, phụ kiện này không chỉ đơn thuần là một khớp nối. Nó là thành phần then chốt bảo vệ sự an toàn và hiệu suất của toàn bộ hệ thống. Bài viết dưới đây sẽ phân tích sâu về kỹ thuật, phân loại và cách lựa chọn chuẩn xác nhất cho dự án của bạn.

Stainless steel 90 degree elbow là gì?

Stainless steel 90 degree elbow hay còn gọi (Co inox 90 độ)  là phụ kiện nối ống bằng thép không gỉ, được thiết kế để tạo ra một góc chuyển hướng dòng chảy đúng 90 độ giữa hai đoạn ống. Trong thuật ngữ kỹ thuật, nó còn được gọi là "co 90" hoặc "elbow 90". Đây là phụ kiện quan trọng nhất trong hệ thống đường ống, giúp tối ưu hóa không gian lắp đặt và điều hướng lưu chất theo thiết kế công trình.

Đặc điểm nổi bật của loại phụ kiện này bao gồm:

• Góc chuyển hướng chính xác 90°: Cho phép kết nối các đoạn ống vuông góc với độ sai lệch cực thấp.

• Khả năng chịu tải nhiệt và áp: Tùy vào tiêu chuẩn sản xuất, co inox có thể vận hành ổn định trong môi trường áp suất cực cao và nhiệt độ biến thiên lớn.

• Tính thẩm mỹ và sạch sẽ: Với bề mặt được xử lý (polished hoặc pickled), chúng đáp ứng tốt các tiêu chuẩn vệ sinh an toàn thực phẩm và dược phẩm.

Nguyên lý hoạt động & bản chất kỹ thuật

Về mặt cơ học, co inox 90 độ không có bất kỳ cơ cấu chuyển động nào bên trong. Bản chất của nó là một đoạn ống cong định hình. Khi dòng lưu chất (chất lỏng hoặc khí) di chuyển đến elbow, động năng của dòng chảy buộc phải thay đổi hướng.

Quá trình này gây ra hai hiện tượng kỹ thuật quan trọng:

1. Tổn thất áp suất (Pressure Drop): Khi dòng chảy va đập vào thành cong của elbow để đổi hướng, một phần năng lượng bị mất đi do ma sát và nhiễu loạn dòng chảy.

2. Ảnh hưởng của bán kính cong: Bán kính cong (Radius) càng lớn thì sự chuyển hướng càng "mượt mà", giúp giảm thiểu sự nhiễu loạn và xói mòn thành ống. Ngược lại, các loại co có bán kính ngắn sẽ gây ra sự sụt áp lớn hơn nhưng lại tiết kiệm không gian lắp đặt đáng kể. Việc hiểu rõ bản chất này giúp các kỹ sư tính toán được công suất bơm bù áp cho toàn hệ thống.

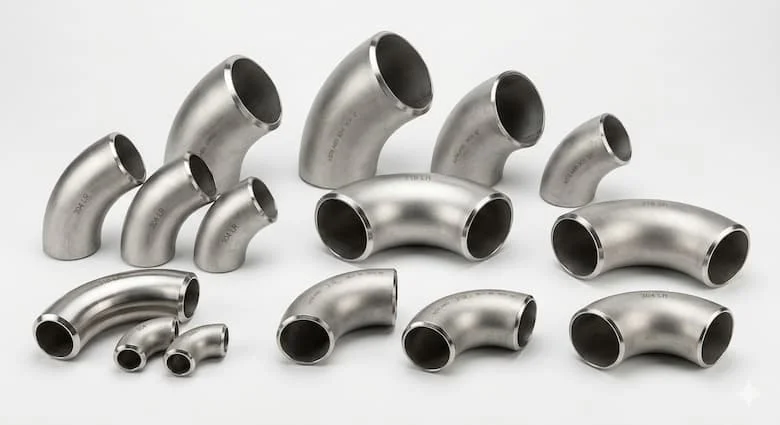

Phân loại co inox 90 độ

Việc phân loại chính xác giúp tối ưu hóa chi phí và hiệu suất vận hành. Thông thường, co 90 độ inox được chia dựa trên các tiêu chí sau:

Theo bán kính đường cong:

• Long Radius (LR): Có bán kính tâm đường cong bằng 1.5 lần đường kính ngoài của ống (R=1.5D). Đây là loại phổ biến nhất vì giúp dòng chảy thoát nhanh, ít sụt áp.

• Short Radius (SR): Có bán kính bằng đúng đường kính ống (R=1.0D). Thường dùng trong các không gian chật hẹp, nơi không đủ diện tích cho LR.

Theo vật liệu chế tạo:

• Inox 304/304L: Lựa chọn kinh tế, chống gỉ tốt trong môi trường nước sạch, không khí và điều kiện bình thường.

• Inox 316/316L: Chứa Molypden giúp chống ăn mòn clorua và axit vượt trội. Đây là lựa chọn bắt buộc cho hệ thống xử lý nước thải, hóa chất và môi trường biển.

Theo tiêu chuẩn kỹ thuật và độ dày:

Các sản phẩm chất lượng cao thường tuân thủ tiêu chuẩn ASTM A403 (vật liệu) và ANSI B16.9 (kích thước hình học). Độ dày được định nghĩa qua chỉ số Schedule (SCH), phổ biến từ SCH10, SCH20 đến SCH80.

• Giải thích chuyên sâu: SCH càng cao, thành ống càng dày, khả năng chịu áp lực và va đập cơ học càng lớn.

Thông số kỹ thuật quan trọng

Để đặt hàng hoặc thiết kế, bạn cần nắm vững các thông số sau của co inox 90 độ

• Kích thước danh định (Size): Từ nhỏ như DN15 (1/2") đến các kích thước khổng lồ DN600+ cho các nhà máy nhiệt điện hoặc thủy lợi.

• Độ dày thành ống (Wall Thickness): Phải đồng bộ với độ dày của ống kết nối để đảm bảo mối hàn không bị lệch (misalignment).

• Kiểu kết nối:

  • Butt Weld (Hàn đối đầu): Phổ biến nhất trong công nghiệp. Đầu elbow được vát mép để hàn trực tiếp vào ống, tạo ra mối nối kín khít tuyệt đối và chịu áp cao nhất.

  • Socket Weld/Threaded (Hàn bọc đúc hoặc ren): Thường dùng cho các đường ống kích thước nhỏ (dưới DN50).

• Xử lý bề mặt: Tùy nhu cầu mà chọn loại cán nóng (No.1), cán nguội (2B) hoặc đánh bóng gương (Mirror Polish) cho ngành thực phẩm.

So sánh các loại elbow phổ biến

Kết luận: Nếu dự án yêu cầu sự bền bỉ lâu dài trong môi trường khắc nghiệt, sự kết hợp giữa LR Elbow và vật liệu Inox 316 là lựa chọn tối ưu nhất để tránh chi phí bảo trì thay thế sau này.

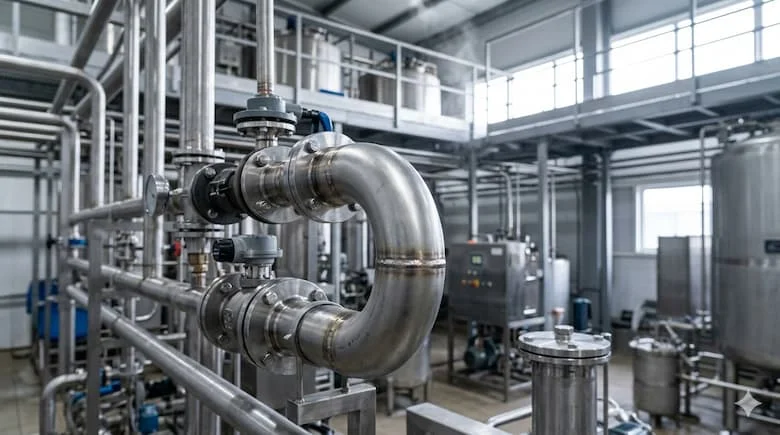

Khi nào nên dùng stainless steel 90° elbow?

Không phải ngẫu nhiên mà inox được ưu tiên hơn thép carbon trong các hệ thống quan trọng. Bạn nên ưu tiên sử dụng phụ kiện này trong:

1. Hệ thống thực phẩm và đồ uống: Đảm bảo không giải phóng ion kim loại vào sản phẩm, dễ dàng vệ sinh (CIP).

2. Ngành dược phẩm: Yêu cầu độ sạch và vô trùng tuyệt đối.

3. Công nghiệp hóa chất: Vận chuyển axit, kiềm mà không làm thủng đường ống do ăn mòn điện hóa.

4. Hệ thống lọc nước sạch: Chống gỉ sét làm ô nhiễm nguồn nước sinh hoạt.

Sai lầm thường gặp & hậu quả

Nhiều đơn vị thi công thường mắc phải các lỗi "chết người" khi chọn mua stainless steel 90 degree elbow:

• Chọn sai chỉ số SCH: Dùng co SCH10 cho hệ thống yêu cầu SCH40. Kết quả: Co bị biến dạng hoặc nổ dưới áp suất vận hành.

• Nhầm lẫn giữa 304 và 316: Sử dụng inox 304 cho môi trường nước biển vì muốn tiết kiệm. Hậu quả: Xuất hiện các vết rỉ sét điểm (pitting) gây thủng ống chỉ sau vài tháng.

• Không chú ý tiêu chuẩn hàn: Sử dụng co chất lượng kém, không vát mép chuẩn dẫn đến mối hàn không ngấu, gây rò rỉ dưới tác động của rung lắc đường ống.

Cách chọn elbow inox 90 độ chuẩn (Checklist)

Trước khi phê duyệt đơn hàng, hãy kiểm tra 5 yếu tố sau:

•  Môi trường: Lưu chất là gì? (Nước sạch chọn 304, hóa chất/nước biển chọn 316).

•  Áp suất: Áp suất làm việc tối đa là bao nhiêu để chọn SCH phù hợp (SCH10, 40 hay 80).

•  Không gian: Có đủ diện tích cho LR (Long Radius) không hay phải dùng SR (Short Radius).

•  Chứng chỉ: Sản phẩm có đầy đủ CO/CQ, tuân thủ ASTM A403 hay không?

•  Kết nối: Yêu cầu hàn đối đầu hay nối ren?

Lưu ý quan trọng khi lắp đặt

Để tăng tuổi thọ cho hệ thống, quá trình lắp đặt cần tuân thủ:

1. Vệ sinh mối nối: Loại bỏ dầu mỡ, bụi bẩn tại điểm hàn để tránh lẫn tạp chất làm yếu mối hàn.

2. Căn chỉnh (Alignment): Đảm bảo hai đầu ống và co đồng tâm. Lệch tâm sẽ tạo ra ứng suất cục bộ dẫn đến nứt vỡ.

3. Kỹ thuật hàn: Nên sử dụng phương pháp hàn TIG với khí bảo vệ Argon để mối hàn inox không bị đen và giữ được đặc tính chống ăn mòn.

4. Kiểm tra: Thực hiện test áp (hydrostatic test) để đảm bảo không có bất kỳ điểm rò rỉ nào trước khi đưa vào vận hành chính thức.

FAQ (Câu hỏi thường gặp)

1. Inox 304 hay 316 tốt hơn cho co 90 độ?

Về mặt kỹ thuật, inox 316 tốt hơn do có thêm Molypden giúp chống ăn mòn vượt trội. Tuy nhiên, nếu dùng cho nước sinh hoạt bình thường, inox 304 là lựa chọn hợp lý và tiết kiệm hơn.

2. Làm sao phân biệt được LR và SR elbow bằng mắt thường?

Bạn hãy nhìn vào bán kính cong. Nếu đoạn cong trông "thoải" và dài hơn, đó là LR. Nếu đoạn cong gắt và trông vuông vức, ngắn gọn, đó là SR.

3. Chỉ số SCH trên elbow có ý nghĩa gì?

SCH (Schedule) biểu thị độ dày thành ống. SCH càng lớn thì thành càng dày, giúp phụ kiện chịu được áp suất bên trong lớn hơn.

4. Co inox 90 độ có dùng được cho hệ thống khí nén không?

Hoàn toàn được. Inox 316 thường được dùng cho hệ thống khí nén công nghiệp để tránh hơi ẩm trong khí gây gỉ sét từ bên trong.

5. Giá của stainless steel 90 degree elbow phụ thuộc vào yếu tố nào?

Giá phụ thuộc chủ yếu vào: Chất liệu (316 đắt hơn 304), kích thước (DN càng lớn giá càng cao) và độ dày (SCH).

Kết luận

Stainless steel 90 degree elbow không chỉ là một phụ kiện kết nối đơn thuần mà là "trái tim" điều phối dòng chảy trong mọi hệ thống đường ống. Việc lựa chọn đúng loại co inox chất lượng cao, phù hợp với thông số kỹ thuật không chỉ giúp hệ thống vận hành trơn tru mà còn tiết kiệm hàng ngàn đô la chi phí sửa chữa và dừng máy cho doanh nghiệp.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về stainless steel 90 degree elbow .
