Khớp nối mềm Shinyi: Giải pháp chống rung và bảo vệ đường ống toàn diện

Trong vận hành các hệ thống cơ điện (MEP), tình trạng đường ống bị rung lắc dữ dội, phát ra tiếng ồn khó chịu hoặc thậm chí là nứt gãy mối nối do sự giãn nở nhiệt là những vấn đề cực kỳ phổ biến. Những hiện tượng này không chỉ gây tổn hại đến cấu trúc tòa nhà mà còn trực tiếp làm giảm tuổi thọ của máy bơm và các thiết bị đắt tiền trên hệ thống.

Nếu không có một thiết bị giảm chấn chuyên dụng, các rung động từ động cơ máy bơm sẽ truyền đi toàn bộ mạng lưới ống, dẫn đến nguy cơ vỡ đường ống bất cứ lúc nào. Để giải quyết triệt để vấn đề này, khớp nối mềm Shinyi được xem là lựa chọn hàng đầu của các chủ đầu tư và nhà thầu nhờ khả năng hấp thụ rung động và triệt tiêu tiếng ồn vượt trội. Bài viết này sẽ phân tích chi tiết tại sao thiết bị này lại quan trọng đến vậy.

Khớp nối mềm Shinyi là gì? Định nghĩa chuẩn chuyên gia

Khớp nối mềm Shinyi là thiết bị kết nối trung gian giữa các đoạn ống hoặc giữa máy bơm với đường ống, có khả năng co giãn đàn hồi để hấp thụ các rung động cơ học và sự giãn nở vì nhiệt.

Sản phẩm thuộc thương hiệu Shinyi – một tên tuổi lừng lẫy có nguồn gốc từ Đài Loan, chuyên sản xuất các dòng van và phụ kiện ngành nước. Tại thị trường Việt Nam, Shinyi đã khẳng định vị thế vững chắc trong các công trình trọng điểm nhờ độ bền và tiêu chuẩn kỹ thuật khắt khe.

Vai trò cốt yếu của thiết bị bao gồm:

• Chống rung lắc: Cách ly rung động từ máy bơm, không cho truyền vào hệ thống ống.

• Giảm tiếng ồn: Triệt tiêu các âm thanh cộng hưởng phát sinh trong quá trình dòng chảy vận hành áp lực cao.

• Bảo vệ hệ thống: Cho phép đường ống có không gian giãn nở hoặc co lại khi nhiệt độ thay đổi, ngăn chặn tình trạng nứt gãy ống.

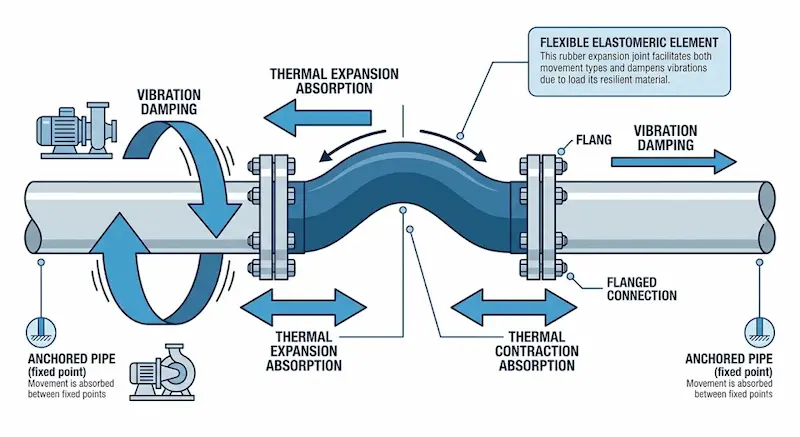

Nguyên lý hoạt động của khớp nối mềm

Về bản chất, khớp nối mềm hoạt động như một "đệm đàn hồi" nằm giữa hai điểm kết nối cứng. Khi máy bơm vận hành, năng lượng rung động sẽ được chuyển hóa thành động năng làm biến dạng lớp cao su của khớp nối thay vì truyền trực tiếp vào ống.

Nhờ cấu tạo bằng vật liệu có tính đàn hồi cao, thiết bị có thể co lại, giãn ra hoặc lệch tâm một khoảng nhất định mà vẫn đảm bảo độ kín khít tuyệt đối. Cơ chế này giúp cân bằng các sai lệch về lắp đặt và hấp thụ các cú sốc áp suất (va đập thủy lực) đột ngột, từ đó bảo vệ các mối nối hàn hoặc ren phía hạ nguồn.

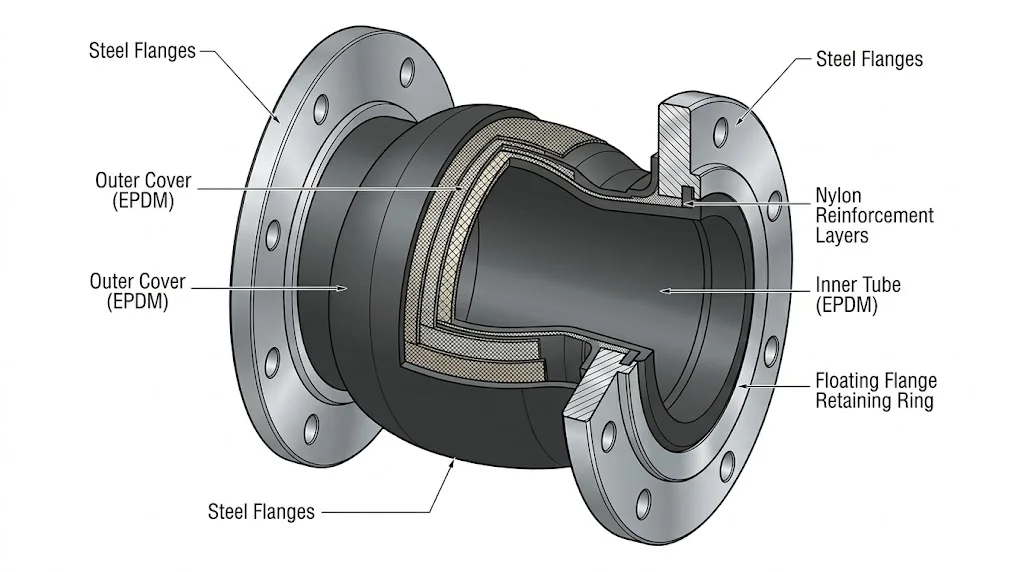

Phân tích cấu tạo khớp nối mềm

Sự khác biệt về chất lượng của Shinyi so với các dòng khớp nối rẻ tiền nằm ở các thành phần cấu tạo chi tiết:

• Thân cao su: Đây là trái tim của thiết bị, thường làm từ cao su EPDM (dùng cho nước, chịu nhiệt tốt) hoặc NBR (dùng cho dầu, hóa chất). Lớp cao su này được đúc dày dặn để chịu được áp suất cao mà vẫn giữ được độ dẻo dai.

• Lớp gia cường (Lớp bố): Bên trong lớp cao su là các sợi Nylon hoặc sợi thép tổng hợp giúp tăng cường khả năng chịu áp lực (PN10, PN16), ngăn chặn tình trạng "phình" hoặc nổ khớp nối khi gặp áp suất lớn.

• Mặt bích kết nối: Được chế tạo từ gang cầu hoặc thép mạ kẽm, đảm bảo độ cứng cáp khi siết bu lông vào hệ thống ống chính.

• Vòng đệm thép: Giúp định hình khớp nối và tăng cường lực ép giữa cao su và mặt bích.

Phân loại khớp nối mềm phổ biến

Để đáp ứng các vị trí lắp đặt khác nhau, Shinyi cung cấp đa dạng các dòng khớp nối:

1. Theo kiểu kết nối

• Kết nối mặt bích: Thường dùng cho các đường ống lớn (từ DN50 trở lên), khả năng chịu áp lực và độ bền cực cao.

• Kết nối ren: Dành cho các đường ống nhỏ, ưu điểm là lắp đặt nhanh chóng, linh hoạt.

2. Theo số cầu (Arch)

• Đơn cầu (Single Sphere): Phổ biến nhất, đáp ứng tốt nhu cầu chống rung cơ bản.

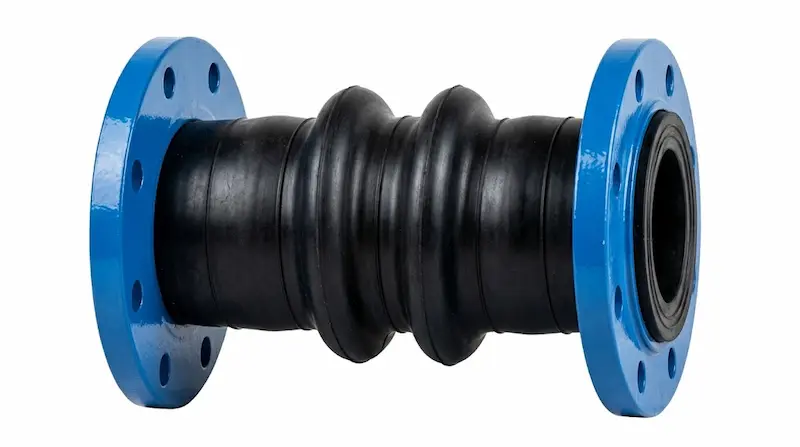

• Đôi cầu (Double Sphere): Có hai bầu cao su, cho khả năng co giãn và hấp thụ rung động lớn hơn, thường dùng ở những vị trí có độ lệch trục cao.

3. Theo vật liệu môi chất

• EPDM: Chuyên dùng cho hệ thống cấp nước sạch, nước thải, hệ thống PCCC.

• NBR: Chuyên dùng cho các đường ống dẫn dầu hoặc môi trường có gốc hydrocarbon.

Thông số kỹ thuật quan trọng cần lưu ý

Khi lựa chọn khớp nối mềm, kỹ sư cần đặc biệt quan tâm đến các thông số sau để tránh hiện tượng hỏng hóc sớm:

• Kích thước danh định (DN): Phải khớp hoàn toàn với đường kính ống chính.

• Áp suất làm việc (Pressure Rating): PN10, PN16 hoặc PN25. Lắp khớp nối PN10 vào hệ thống PN16 sẽ gây nổ khớp ngay khi khởi động bơm.

• Nhiệt độ làm việc: Ảnh hưởng trực tiếp đến tuổi thọ lớp cao su.

• Độ giãn nở/Lệch trục: Mỗi model sẽ có giới hạn giãn dài, nén lại hoặc lệch tâm nhất định (tính bằng mm).

So sánh khớp nối mềm với các loại thông thường

Kết luận: Shinyi là khoản đầu tư thông minh cho những công trình yêu cầu sự ổn định lâu dài và giảm thiểu chi phí dừng máy để sửa chữa.

Ứng dụng thực tế: Khi nào nên dùng khớp nối mềm?

Thiết bị này là bắt buộc trong các hệ thống sau:

1. Trạm bơm nước: Lắp đặt tại đầu hút và đầu đẩy của máy bơm để triệt tiêu rung động từ động cơ.

2. Hệ thống điều hòa trung tâm (HVAC): Giảm tiếng ồn truyền vào không gian văn phòng, nhà ở.

3. Hệ thống PCCC: Đảm bảo đường ống không bị nứt gãy khi có sự thay đổi áp suất đột ngột lúc kích hoạt bơm chữa cháy.

4. Nhà máy công nghiệp: Dùng cho các hệ thống ống dẫn hóa chất, nước thải có độ rung cao.

Sai lầm thường gặp và hậu quả nghiêm trọng

Nhiều đơn vị thi công vẫn mắc phải các lỗi như:

• Lắp sai vật liệu: Dùng khớp EPDM cho hệ thống dẫn dầu dẫn đến hiện tượng cao su bị "trương nở" và phân hủy.

• Không căn chỉnh đồng trục: Lắp khớp nối bị lệch quá giới hạn cho phép khiến cao su luôn trong trạng thái bị kéo căng, dẫn đến xé rách lớp bố.

• Siết bu lông không đều: Gây hiện tượng rò rỉ nước tại mặt tiếp xúc giữa cao su và bích.

Hậu quả: Hệ thống sẽ bị rò rỉ, rung lắc không được triệt tiêu hoàn toàn và nghiêm trọng nhất là vỡ khớp nối gây ngập lụt khu vực máy móc.

Checklist: Cách chọn và lắp đặt khớp nối mềm Shinyi chuẩn

•  Xác định môi chất: Là nước sạch, nước nóng hay dầu?

•  Kiểm tra áp suất: Áp suất làm việc thực tế và áp suất thử nghiệm của hệ thống.

•  Chọn đúng kích thước DN: Tương ứng với mặt bích đường ống.

•  Vệ sinh mặt bích: Đảm bảo không có vật sắc nhọn làm rách cao su.

•  Siết bu lông đối xứng: Siết theo hình ngôi sao để lực ép đều lên bề mặt.

•  Không kéo giãn quá mức: Không được dùng khớp nối để bù đắp các khoảng hở quá lớn giữa hai đầu ống.

FAQ - Những câu hỏi thường gặp

1. Khớp nối mềm Shinyi có tốt không?

→ Đáp: Đây là thương hiệu uy tín hàng đầu, được tin dùng rộng rãi nhờ chất lượng ổn định và khả năng chống rung đạt chuẩn quốc tế.

2. Dùng cho hệ thống nước nóng được không?

→ Đáp: Được, nếu bạn chọn dòng cao su EPDM có dải chịu nhiệt phù hợp (thường lên đến 90-110°C).

3. Làm sao để phân biệt hàng Shinyi chính hãng?

→ Đáp: Hàng chính hãng luôn có logo Shinyi dập nổi, đi kèm đầy đủ chứng chỉ CO-CQ và được đóng gói cẩn thận.

4. Khớp nối mềm có cần bảo trì không?

→ Đáp: Có. Nên kiểm tra định kỳ 6 tháng một lần để phát hiện sớm các vết nứt chân chim trên cao su hoặc sự lỏng lẻo của bu lông.

5. Tại sao nên chọn Shinyi thay vì các hãng rẻ tiền?

→ Đáp: Vì Shinyi giúp bạn tiết kiệm chi phí thay thế định kỳ và bảo vệ các thiết bị máy bơm có giá trị gấp hàng trăm lần giá trị khớp nối.

Kết luận

Khớp nối mềm chính là "người hùng thầm lặng" giúp hệ thống đường ống của bạn vận hành êm ái và bền bỉ hơn. Việc hiểu rõ cấu tạo, nguyên lý và lựa chọn đúng thông số kỹ thuật không chỉ giúp tối ưu chi phí mà còn đảm bảo an toàn tuyệt đối cho công trình.
