Van tay bướm: Giải pháp tối ưu cho hệ thống đường ống công nghiệp

Vì sao van tay bướm được dùng phổ biến trong hệ thống đường ống?

Trong các hệ thống hạ tầng kỹ thuật hiện nay, từ mạng lưới cấp thoát nước đô thị, hệ thống điều hòa không khí HVAC, đến các dây chuyền sản xuất thực phẩm hay hệ thống PCCC, việc kiểm soát dòng chảy là yêu cầu tiên quyết. Thực tế, các kỹ sư thường đối mặt với bài toán: Làm thế nào để đóng mở dòng chảy nhanh chóng, tiết kiệm không gian lắp đặt nhưng vẫn đảm bảo chi phí đầu tư thấp nhất?

Câu trả lời nằm ở van tay bướm. So với van bi hay van cổng có cùng kích thước, vbutterfly valve chiếm ưu thế tuyệt đối về sự gọn nhẹ và linh hoạt. Đây là lựa chọn hàng đầu nhờ thiết kế thông minh, cho phép vận hành hiệu quả trong không gian hẹp. Hiện nay, thị trường phổ biến nhất là hai dòng: van bướm tay gạt dành cho các đường ống nhỏ và van bướm tay quay (vô lăng) dành cho các hệ thống yêu cầu lực vận hành lớn hơn. Việc hiểu rõ đặc điểm của loại van này sẽ giúp doanh nghiệp tối ưu hóa hiệu suất vận hành và kéo dài tuổi thọ cho hệ thống.

Van tay bướm là gì?

Van tay bướm là loại van công nghiệp dùng đĩa xoay để đóng mở hoặc điều tiết lưu chất trong đường ống. Tên gọi "vbutterfly valve" xuất phát từ hình dạng của đĩa van trông giống như cánh bướm xoay quanh một trục cố định khi vận hành.

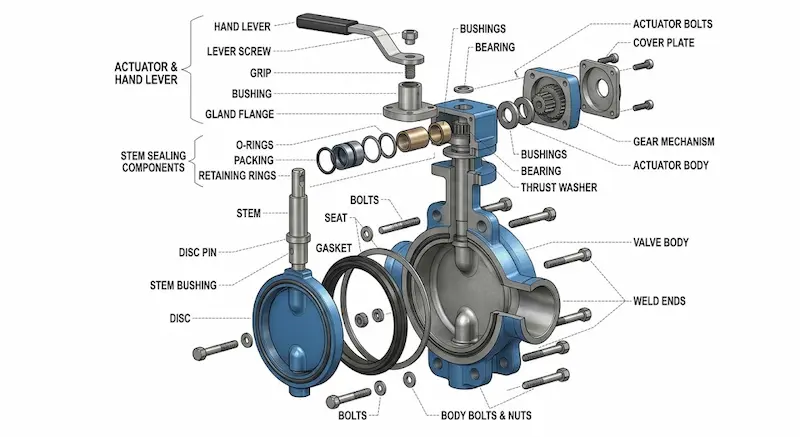

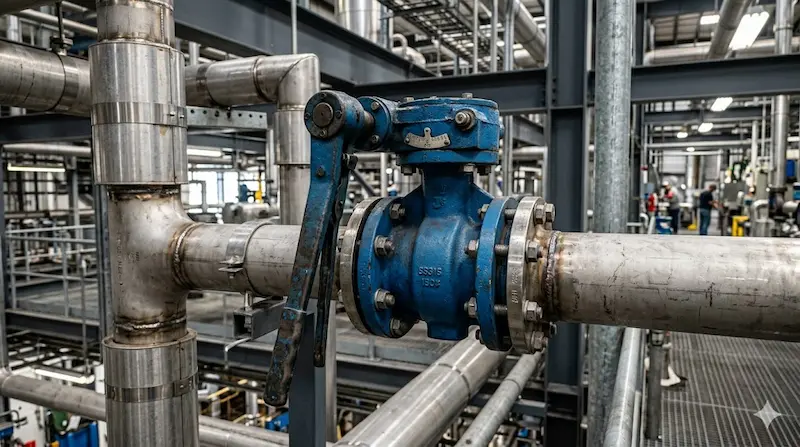

Cấu tạo của một bộ vbutterfly valve tiêu chuẩn bao gồm 5 bộ phận chính:

1. Thân van: Thường đúc từ gang, inox hoặc nhựa, có nhiệm vụ định vị và bảo vệ các chi tiết bên trong.

2. Đĩa van (Cánh bướm): Là bộ phận trực tiếp tiếp xúc với lưu chất, xoay 90 độ để ngăn chặn hoặc cho phép dòng chảy đi qua.

3. Trục van: Truyền lực từ bộ phận điều khiển đến đĩa van.

4. Bộ phận vận hành: Bao gồm tay gạt hoặc tay quay (vô lăng kết hợp hộp số).

5. Gioăng làm kín (Seat): Chế tạo từ cao su EPDM, PTFE hoặc NBR, đảm bảo van kín khít hoàn toàn khi ở trạng thái đóng.

Nguyên lý hoạt động của van tay bướm

Cơ chế hoạt động của vbutterfly valve dựa trên chuyển động xoay của đĩa van xung quanh trục. Khi người vận hành tác động lực vào tay gạt hoặc vô lăng, trục van sẽ xoay, kéo theo đĩa van chuyển động trong phạm vi từ 0° đến 90°.

• Trạng thái đóng hoàn toàn (0°): Đĩa van nằm vuông góc với dòng chảy, mép đĩa ép chặt vào gioăng cao su, ngăn hoàn toàn lưu chất.

• Trạng thái mở hoàn toàn (90°): Đĩa van nằm song song với hướng dòng chảy, cho phép lưu lượng đi qua ở mức tối đa.

• Trạng thái điều tiết: Đĩa van nằm ở các góc trung gian. Tuy nhiên, các chuyên gia khuyến cáo hạn chế dùng van bướm để tiết lưu liên tục vì áp lực dòng chảy có thể làm mòn đĩa và hỏng gioăng nhanh chóng.

Ưu điểm cơ học đáng chú ý:

Nhờ thiết kế đĩa dẹt, van bướm có tổn thất áp suất thấp hơn so với van cầu. Đồng thời, do không cần không gian hành trình trục dài như van cổng, nó cực kỳ tiết kiệm diện tích. Đặc biệt với các đường kính ống lớn (từ DN100 trở lên), vbutterfly valve là phương án kinh tế nhất nhờ trọng lượng nhẹ và dễ lắp đặt.

Các loại vbutterfly valve phổ biến hiện nay

Tùy vào nhu cầu vận hành và môi trường lưu chất, người ta phân loại vbutterfly valve theo hai tiêu chí chính: kiểu vận hành và chất liệu.

1. Phân loại theo cách thức vận hành

• Van bướm tay gạt: Sử dụng đòn bẩy để đóng mở thủ công. Ưu điểm là đóng mở cực nhanh, cấu tạo đơn giản và giá thành rẻ. Tuy nhiên, nó chỉ phù hợp với các đường ống có kích thước vừa và nhỏ (thường dưới DN200) do lực cản của dòng chảy lên đĩa van ở kích thước lớn sẽ rất nặng.

• Van bướm tay quay: Trang bị hộp số trợ lực và vô lăng. Thiết kế này giúp người vận hành đóng mở nhẹ nhàng hơn, tránh hiện tượng "búa nước" (water hammer) nhờ tốc độ đóng mở chậm và kiểm soát tốt. Đây là lựa chọn bắt buộc cho các đường ống kích thước lớn.

2. Phân loại theo vật liệu cấu tạo

• Van bướm inox: (Thường là Inox 304 hoặc 316) Có khả năng chống ăn mòn tuyệt vời, chịu được nhiệt độ cao và hóa chất. Thường dùng trong nhà máy thực phẩm, dược phẩm hoặc xử lý nước thải công nghiệp.

• Van bướm gang: Loại phổ biến nhất, dùng cho nước sạch, PCCC, HVAC với chi phí tối ưu.

• Van bướm nhựa: (PVC, CPVC, UPVC) Chuyên dụng cho các môi trường axit, kiềm mạnh hoặc hóa chất ăn mòn mà kim loại không đáp ứng được.

Thông số kỹ thuật cần biết khi chọn van tay bướm

Để đảm bảo hệ thống vận hành an toàn, việc lựa chọn đúng thông số kỹ thuật là "sống còn". Đừng bỏ qua các yếu tố sau:

• Kích thước định danh (DN): Phải khớp với đường kính ngoài của ống (ví dụ DN50, DN100, DN200...).

• Áp lực làm việc (PN): Phổ biến nhất là PN10, PN16 hoặc Class 150. Chọn sai áp lực có thể gây vỡ thân van hoặc rò rỉ nghiêm trọng.

• Kiểu kết nối:

  • Wafer (Dạng kẹp): Phổ biến nhất, nhỏ gọn, kẹp giữa hai mặt bích đường ống bằng các bu lông dài.

  • Lug (Dạng tai bích): Có các lỗ xỏ bu lông có ren, cho phép tháo rời một bên đường ống mà không ảnh hưởng bên kia.

  • Mặt bích (Flanged): Hai mặt bích đúc liền trên thân van, chịu lực tốt, dùng cho kích thước lớn.

• Tiêu chuẩn mặt bích: Đảm bảo van tương thích với tiêu chuẩn mặt bích hiện có (JIS 10K, ANSI, BS, DIN).

Checklist nhanh cho kỹ sư:

• Nhiệt độ môi chất có vượt quá giới hạn của gioăng (thường 120°C cho EPDM)?

• Áp suất hệ thống có nằm trong dải chịu đựng của thân van?

• Tiêu chuẩn lỗ bu lông trên van có trùng với mặt bích đường ống?

So sánh vbutterfly valve với các loại van khác

Kết luận: Bạn nên dùng vbutterfly valve khi cần tiết kiệm chi phí, không gian và lắp đặt trên đường ống kích thước lớn. Tuy nhiên, nếu môi trường có áp suất cực cao hoặc yêu cầu độ kín tuyệt đối sau hàng vạn lần đóng mở ở nhiệt độ khắc nghiệt, van bi hoặc van cổng có thể là lựa chọn thay thế bền bỉ hơn.

Van tay bướm được ứng dụng trong những hệ thống nào?

Nhờ tính đa năng, vbutterfly valve hiện diện trong hầu hết các ngành công nghiệp:

1. Hệ thống cấp thoát nước: Sử dụng các dòng van gang cỡ lớn để điều phối nước sạch đô thị.

2. Hệ thống HVAC: Kiểm soát dòng nước lạnh (Chiller) hoặc nước nóng trong các tòa nhà cao tầng.

3. Hệ thống PCCC: Do đặc thù cần đóng mở nhanh khi có sự cố, van bướm tay gạt/tay quay được lắp đặt phổ biến tại các cụm bơm và đầu phun.

4. Sản xuất thực phẩm & đồ uống: Van bướm inox vi sinh đảm bảo vệ sinh an toàn thực phẩm.

5. Xử lý nước thải: Sử dụng van bướm nhựa hoặc inox để chống lại sự ăn mòn của hóa chất và vi sinh vật.

Những sai lầm thường gặp khi sử dụng vbutterfly valve

Sử dụng sai cách không chỉ làm giảm tuổi thọ van mà còn gây nguy hiểm cho toàn bộ hệ thống:

• Dùng để điều tiết lưu lượng quá sâu: Việc để đĩa van ở góc mở hẹp (dưới 30%) trong thời gian dài sẽ tạo ra hiện tượng xâm thực và rung lắc, làm hỏng gioăng làm kín.

• Lắp đặt sai chiều: Mặc dù van bướm thường là van hai chiều, nhưng một số dòng có hướng ưu tiên. Lắp ngược có thể gây rò rỉ ở áp suất cao.

• Siết bu lông không đều: Khi lắp kiểu Wafer, nếu siết bu lông không đối xứng sẽ làm vênh thân van, dẫn đến đĩa van bị kẹt hoặc gioăng bị ép không đều.

• Không vệ sinh đường ống: Cát, xỉ hàn sót lại trong ống có thể làm rách gioăng cao su ngay trong lần đóng mở đầu tiên.

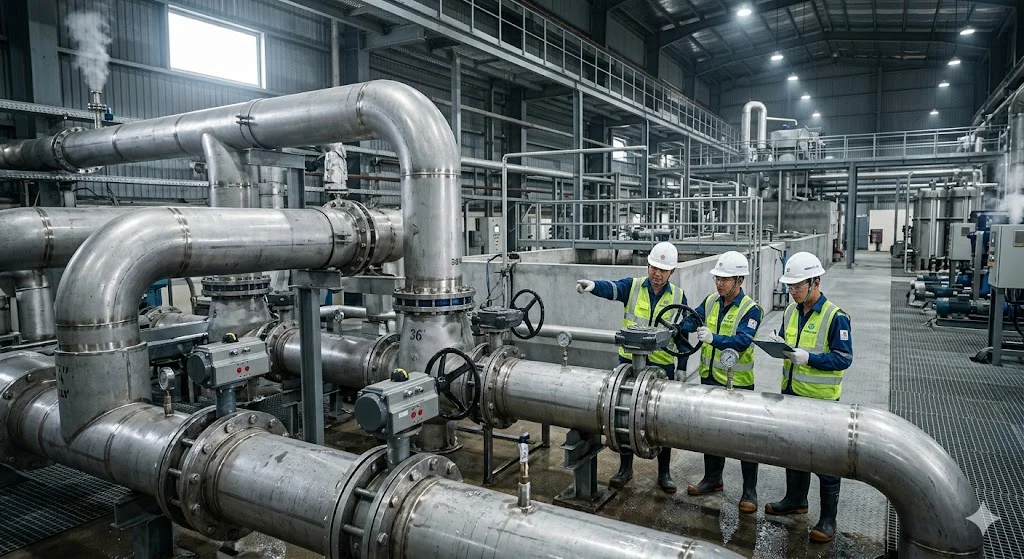

Hướng dẫn chọn vbutterfly valve phù hợp

Để chọn được sản phẩm ưng ý nhất, hãy tuân thủ quy trình 5 bước sau:

• Bước 1: Xác định lưu chất. Nước sạch dùng gang; nước thải/hóa chất dùng inox hoặc nhựa; thực phẩm dùng inox vi sinh.

• Bước 2: Xác định nhiệt độ và áp suất. Lưu ý nhiệt độ tối đa của gioăng làm kín (EPDM < 120°C, PTFE < 200°C).

• Bước 3: Chọn kích thước và kiểu kết nối. Kiểm tra kỹ tiêu chuẩn mặt bích (JIS, ANSI, DIN) để đảm bảo lắp vừa.

• Bước 4: Lựa chọn cách vận hành. Size nhỏ dùng tay gạt để tiết kiệm; size lớn (DN200 trở lên) bắt buộc dùng tay quay.

• Bước 5: Chọn thương hiệu. Ưu tiên các hãng có đầy đủ chứng chỉ CO, CQ để đảm bảo chất lượng.

SOFA: Câu hỏi thường gặp về vbutterfly valve

1. Van tay bướm dùng cho nước nóng được không?

Có thể, nhưng phụ thuộc vào vật liệu gioăng. Nếu dùng cho nước nóng (dưới 120°C), gioăng EPDM là đủ. Nếu nhiệt độ cao hơn, bạn cần dùng gioăng PTFE hoặc van bướm kín khít bằng kim loại (Hard seal).

2. Van bướm tay gạt và tay quay khác nhau thế nào?

Khác biệt chính là cơ cấu truyền động. Tay gạt dùng sức người trực tiếp, đóng mở nhanh. Tay quay dùng hộp số trợ lực, đóng mở chậm hơn nhưng nhẹ nhàng và an toàn hơn cho đường ống lớn.

3. Vbutterfly valve có thể lắp đứng hay nằm ngang?

Van bướm có thể lắp theo cả phương đứng và phương ngang. Tuy nhiên, với các dòng lưu chất có cặn bẩn, nên lắp trục van nằm ngang để tránh cặn tích tụ dưới đáy trục gây kẹt van.

4. Bao lâu nên bảo trì van một lần?

Định kỳ 6–12 tháng nên kiểm tra độ kín của gioăng và bôi trơn trục van/hộp số một lần để đảm bảo vận hành trơn tru.

Nên chọn loại van tay bướm nào cho hệ thống của bạn?

Việc lựa chọn vbutterfly valve không đơn thuần là mua một thiết bị, mà là đầu tư cho sự an toàn và ổn định của toàn hệ thống. Một chiếc van phù hợp phải cân bằng được ba yếu tố: Kỹ thuật (đúng áp suất, nhiệt độ) – Độ bền (đúng vật liệu) – Kinh tế (đúng loại vận hành).

Để tránh những rủi ro đáng tiếc như rò rỉ, kẹt van hay hỏng hóc sớm, hãy luôn ưu tiên các sản phẩm chính hãng và tham vấn ý kiến từ các chuyên gia kỹ thuật. Nếu bạn đang phân vân giữa các dòng van bướm inox, gang hay cần báo giá cụ thể cho dự án, đừng ngần ngại liên hệ với các đơn vị cung cấp uy tín để được hỗ trợ tối ưu nhất.
