Van Bướm Thép: Giải Pháp Toàn Diện Cho Hệ Thống Áp Lực Và Nhiệt Độ Cao

Trong lắp đặt hệ thống đường ống công nghiệp, việc lựa chọn đúng loại van không chỉ là vấn đề về chi phí mà còn là yếu tố sống còn quyết định độ an toàn của toàn bộ công trình. Bạn đang cần lắp van cho một hệ thống vận hành dưới áp lực cực lớn hoặc nhiệt độ cao và được đề xuất sử dụng van bướm thép, nhưng vẫn còn băn khoăn về tính tương thích thực tế?

Thực tế, thị trường có vô vàn lựa chọn từ van bướm gang, inox cho đến nhựa. Việc chọn sai vật liệu—ví dụ dùng van gang cho hệ thống hơi nóng quá nhiệt—có thể dẫn đến tình trạng nứt vỡ thân van, rò rỉ môi chất gây nguy hiểm cho người vận hành. Bài viết này sẽ phân tích chuyên sâu về van bướm thép, giúp bạn hiểu rõ từ cấu tạo đến cách lựa chọn chuẩn xác nhất để tối ưu hóa hiệu suất hệ thống.

Van Bướm Thép Là Gì? Định Nghĩa Và Đặc Điểm Cơ Bản

Van bướm thép (Steel Butterfly Valve) là dòng van công nghiệp có phần thân được đúc từ thép carbon (WCB, A105) hoặc thép hợp kim, được thiết kế chuyên dụng để đóng, mở hoặc điều tiết lưu lượng môi chất trong đường ống. Khác với các dòng van nhựa hay gang, thép là vật liệu mang lại độ bền cơ học vượt trội và khả năng duy trì hình dạng ổn định dưới tác động của ngoại lực mạnh.

Điểm khác biệt lớn nhất giúp Steel Butterfly Valve chiếm ưu thế chính là khả năng chịu nhiệt và áp suất. Trong khi van gang thường chỉ chịu được nhiệt độ dưới $120^\circ C$ và áp lực PN16, các dòng van bướm bằng thép có thể vận hành ổn định trong các môi trường khắc nghiệt lên đến PN40 hoặc cao hơn. Đây chính là "chốt chặn" an toàn cho các hệ thống tải nặng trong công nghiệp nặng và năng lượng.

Nguyên Lý Hoạt Động Của Steel Butterfly Valve

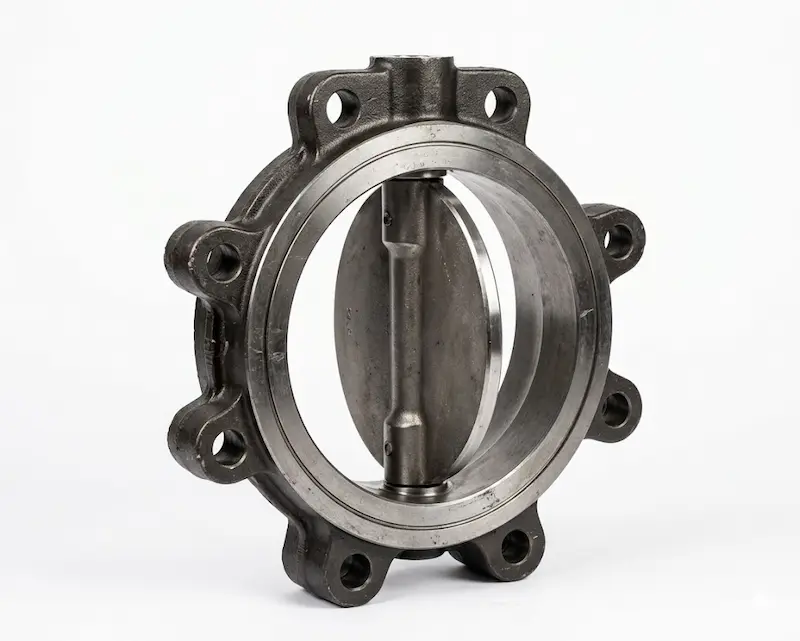

Về cơ bản, Steel Butterfly Valve hoạt động dựa trên chuyển động quay của một đĩa kim loại (disc) quanh trục trung tâm. Cấu tạo của van bao gồm 4 thành phần cốt lõi:

• Thân van: Được đúc nguyên khối từ thép chịu lực.

• Đĩa van: Có hình dạng như cánh bướm, thường làm từ inox hoặc thép cứng để chống mài mòn.

• Trục van: Truyền momen xoắn từ thiết bị điều khiển đến đĩa van.

• Gioăng làm kín (Seat): Có thể là cao su tổng hợp (Soft-seat) hoặc bằng kim loại (Metal-to-metal) tùy dải nhiệt độ.

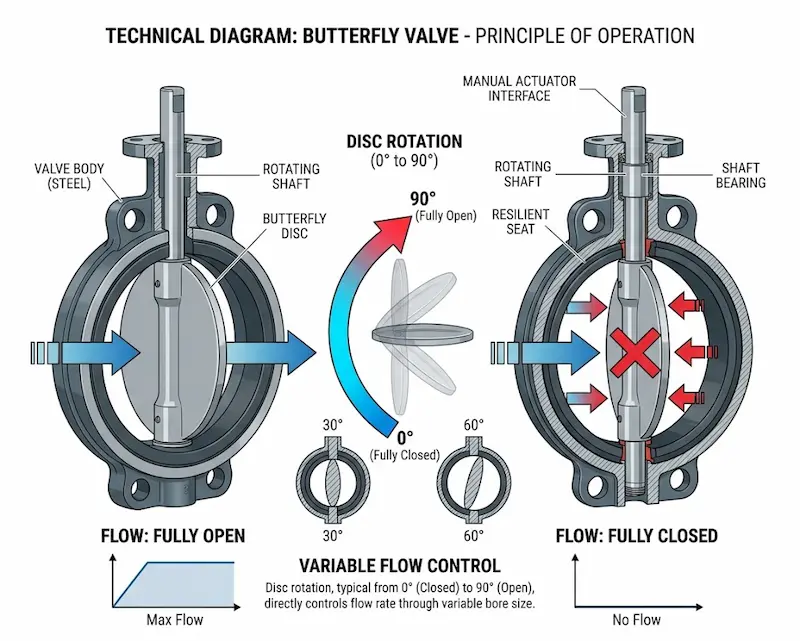

Nguyên lý vận hành: Khi chúng ta tác động lực vào tay gạt hoặc bộ truyền động, trục van sẽ xoay đĩa van một góc từ $0^\circ$ đến $90^\circ$ . Ở góc $0^\circ$ , đĩa van nằm vuông góc với dòng chảy, ngăn chặn hoàn toàn môi chất. Khi xoay đến $90^\circ$ , đĩa van nằm song song với dòng chảy, cho phép lưu lượng đi qua tối đa. Bản chất của loại van này là khả năng điều tiết linh hoạt, giúp người vận hành kiểm soát lưu lượng một cách chính xác chỉ bằng các thao tác xoay đơn giản.

Các Loại Steel Butterfly Valve Phổ Biến Trên Thị Trường

Tùy vào nhu cầu lắp đặt và cách thức vận hành, Steel Butterfly Valve được chia thành nhiều chủng loại khác nhau. Việc hiểu rõ các phân loại này giúp bạn chọn đúng kiểu kết nối phù hợp với tiêu chuẩn mặt bích hiện có:

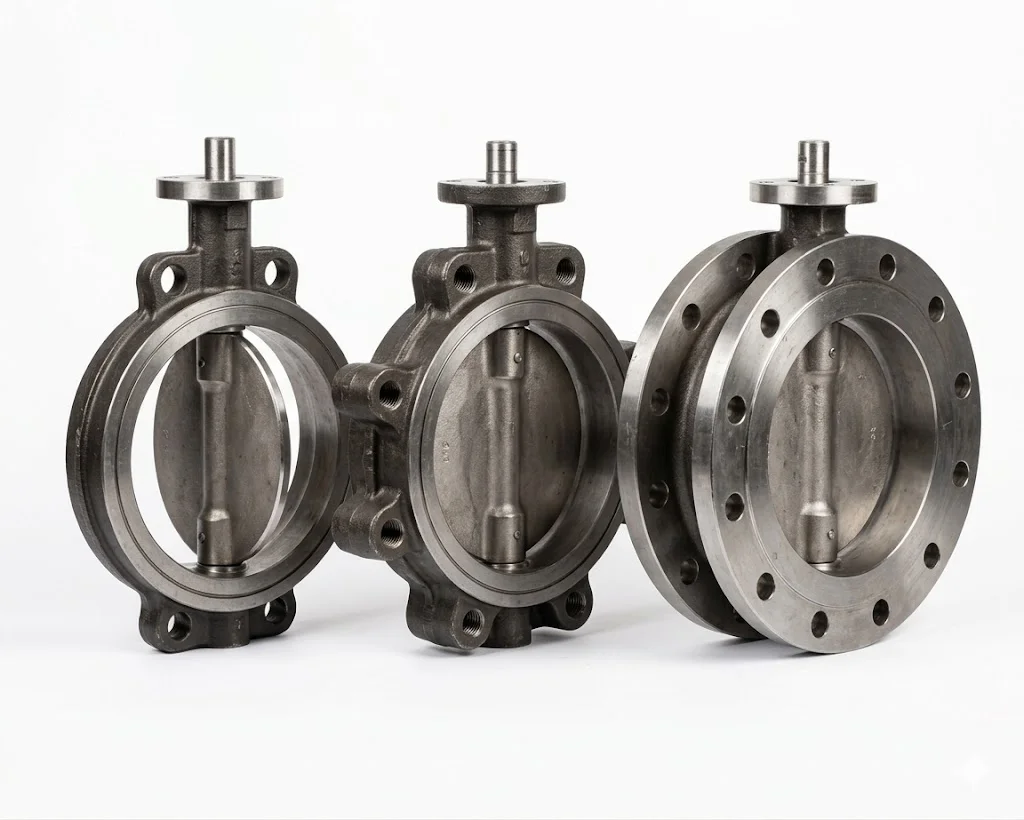

Phân loại theo kiểu kết nối

• Kiểu Wafer: Đây là dạng kẹp giữa hai mặt bích, có thiết kế mỏng, nhẹ và giá thành rẻ nhất. Phù hợp cho không gian lắp đặt hẹp.

• Kiểu Lug (Tai tai bích): Có các lỗ bắt bu lông trực tiếp trên thân van, giúp cố định van chắc chắn hơn vào đường ống, thường dùng cho các vị trí cuối đường ống.

• Kiểu Mặt bích (Flanged): Thân van có hai mặt bích đúc liền, mang lại độ chắc chắn tuyệt đối cho các hệ thống có kích thước lớn từ DN300 trở lên.

Phân loại theo phương thức vận hành

• Thủ công: Tay gạt (cho size nhỏ) hoặc tay quay vô lăng (cho size lớn) giúp giảm lực khi đóng mở.

• Tự động hóa: Điều khiển điện hoặc điều khiển khí nén. Đây là xu hướng trong các nhà máy thông minh, cho phép giám sát và vận hành từ xa qua tủ PLC.

Thông Số Kỹ Thuật Quan Trọng Không Thể Bỏ Qua

Khi đọc bảng thông số kỹ thuật của van bướm thép, bạn cần đặc biệt lưu tâm đến các chỉ số sau để tránh hiện tượng hỏng hóc sớm:

• Dải kích thước: Thường từ DN50 đến DN1000 hoặc lớn hơn cho các đập thủy điện.

• Áp suất định mức: Phổ biến từ PN10, PN16, PN25 đến PN40.

• Nhiệt độ vận hành: Steel Butterfly Valve thân WCB có thể chịu nhiệt lên đến $400^\circ C$ nếu sử dụng kiểu làm kín kim loại (Metal Seat).

Phân tích sâu về vật liệu: Tại sao chúng ta cần thép carbon (WCB) thay vì gang? Trong môi trường nhiệt độ cao, gang có độ giòn lớn và dễ bị nứt khi có hiện tượng sốc nhiệt (thermal shock). Ngược lại, thép có tính dẻo dai và chịu ứng suất tốt hơn. Tuy nhiên, cần lưu ý rằng nhiệt độ ảnh hưởng trực tiếp đến gioăng làm kín. Nếu nhiệt độ vượt quá $200^\circ C$ , bạn bắt buộc phải bỏ qua các loại gioăng cao su (EPDM, PTFE) và chuyển sang dùng Steel Butterfly Valve kín bằng kim loại để đảm bảo van không bị biến dạng.

So Sánh Steel Butterfly Valve, Gang Và Inox

Để tối ưu chi phí đầu tư, hãy cân nhắc bảng so sánh dưới đây trước khi quyết định:

Kết luận chuyên gia: Sử dụng van thép cho các hệ thống áp cao, nhiệt cao như hơi nóng, dầu khí. Dùng van inox cho môi trường hóa chất ăn mòn. Và chỉ dùng van gang cho các hệ thống nước sạch, PCCC dân dụng để tiết kiệm chi phí.

Tại Sao Nên Dùng Steel Butterfly Valve Trong Công Nghiệp Nặng?

Lý do quan trọng nhất khiến van bướm thép trở thành ưu tiên hàng đầu là sự ổn định cấu trúc. Trong các môi trường khắc nghiệt, các bộ phận của van phải chịu áp lực co giãn nhiệt liên tục. Thép carbon có hệ số giãn nở ổn định, ít bị biến dạng hơn so với các loại vật liệu khác.

Insight từ thực tế kỹ thuật cho thấy: Steel Butterfly Valve là lựa chọn "an toàn" nhất cho các hệ thống nặng tải. Nếu một chiếc van gang bị hỏng, nó thường nứt vỡ đột ngột gây nguy hiểm. Nhưng với thép, sự hư hại thường diễn ra từ từ, cho phép nhân viên bảo trì phát hiện và xử lý kịp thời. Đây chính là giá trị về sự an toàn và tin cậy mà các nhà máy hóa chất hay lọc dầu luôn tìm kiếm.

Ứng Dụng Thực Tế Của Van Bướm Thép

Nhờ những đặc tính ưu việt, Steel Butterfly Valve xuất hiện dày đặc trong các dự án trọng điểm:

• Hệ thống hơi nóng (Steam): Các lò hơi công nghiệp, đường ống dẫn hơi quá nhiệt.

• Công nghiệp dầu khí: Vận chuyển dầu thô, các sản phẩm hóa dầu có độ nhớt cao.

• Hệ thống HVAC công nghiệp: Các tòa nhà trung tâm, hệ thống chiller công suất lớn.

• Phòng cháy chữa cháy (PCCC): Các trạm bơm cao áp của khu công nghiệp hoặc tòa nhà chọc trời.

• Nhà máy hóa chất: Xử lý các dung dịch ở nhiệt độ cao (khi có lớp lót phù hợp).

Sai Lầm Thường Gặp Khi Chọn Mua Steel Butterfly Valve

Ngay cả những kỹ sư có kinh nghiệm đôi khi vẫn mắc phải những sai lầm gây lãng phí:

1. Dùng thép khi không cần thiết: Lắp van thép cho hệ thống nước sạch dân dụng là một sự lãng phí tiền bạc, vì van gang hoàn toàn có thể đảm nhiệm tốt vai trò này.

2. Quên kiểm tra lớp phủ: Thép carbon dễ bị oxy hóa bởi môi trường bên ngoài. Nếu không có lớp sơn Epoxy chất lượng, van sẽ nhanh chóng bị gỉ sét.

3. Không xét nhiệt độ thực tế: Nhiều khách hàng chọn van thép nhưng lại dùng gioăng cao su cho hơi nóng, dẫn đến việc gioăng bị chảy và kẹt van ngay trong lần vận hành đầu tiên.

Checklist Chọn Steel Butterfly Valve Chuẩn Kỹ Thuật

Trước khi đặt hàng, hãy đối chiếu với checklist sau để đảm bảo kỹ thuật:

• Môi chất là gì? (Nước, hơi, dầu hay hóa chất để chọn gioăng).

• Áp suất tối đa: PN bao nhiêu? (Đảm bảo áp suất vận hành < 80% áp suất định mức của van).

• Nhiệt độ vận hành: (Chọn Seat kim loại hay Seat mềm).

• Kiểu kết nối: (Wafer, Lug hay Flange để khớp với mặt bích sẵn có).

• Tiêu chuẩn lắp đặt: JIS, ANSI, DIN hay BS? (Tránh tình trạng lỗ bu lông không khớp).

• Loại điều khiển: Tay quay hay tự động bằng điện/khí nén?

Hướng Dẫn Lắp Đặt Và Bảo Trì Steel Butterfly Valve

Để tăng tuổi thọ cho Steel Butterfly Valve, quy trình lắp đặt cần tuân thủ:

1. Vệ sinh đường ống: Đảm bảo không còn xỉ hàn hoặc rác trong ống trước khi lắp van.

2. Mở đĩa van một phần: Tránh tình trạng đĩa van bị kẹt vào gioăng khi siết bu lông mặt bích.

3. Lắp đúng chiều: Một số dòng Steel Butterfly Valve một chiều (High Performance) yêu cầu lắp đúng hướng mũi tên chỉ dẫn.

Về bảo trì: Nên thực hiện định kỳ 6–12 tháng/lần. Kiểm tra lớp sơn phủ bên ngoài, tra dầu mỡ vào trục và bộ phận truyền động. Việc kiểm tra định kỳ giúp phát hiện sớm các vết rò rỉ nhỏ, tránh gây ra những sự cố dừng máy đột ngột làm thiệt hại kinh tế.

Giải Đáp Thắc Mắc Thường Gặp (FAQ)

1. Van bướm thép có dùng cho nước sạch được không?

Hoàn toàn được, nhưng thường không cần thiết vì chi phí cao hơn van gang. Chỉ nên dùng nếu áp lực nước cực cao vượt quá ngưỡng của van gang.

2. Steel Butterfly Valve chịu được nhiệt độ bao nhiêu?

Tùy loại gioăng. Nếu dùng gioăng kim loại (Metal Seat), nhiệt độ có thể chịu được lên đến $400^\circ C$ . Nếu dùng gioăng PTFE, giới hạn thường là $200^\circ C$ .

3. Có nên dùng van thép thay cho van inox để tiết kiệm không?

Không nên nếu môi trường có tính ăn mòn hóa học cao. Thép sẽ bị ăn mòn rất nhanh dẫn đến thủng thân van. Van thép chỉ thay thế inox tốt ở khía cạnh chịu nhiệt và chịu lực trong môi trường trung tính.

4. Steel Butterfly Valve có đắt không?

Giá van thép nằm ở phân khúc giữa: cao hơn van gang khoảng 30–50% nhưng thấp hơn van inox đáng kể. Đây là mức đầu tư hợp lý cho hiệu năng công nghiệp.

5. Bao lâu thì cần bảo trì van?

Chu kỳ lý tưởng là 6–12 tháng. Nếu hoạt động trong môi trường bụi bẩn hoặc đóng mở liên tục, nên rút ngắn xuống 3 tháng/lần.

Kết Luận

Van bướm thép là giải pháp tối ưu, mang lại sự cân bằng giữa chi phí và hiệu suất cho các hệ thống áp lực cao và nhiệt độ lớn. Việc hiểu rõ bản chất vật liệu và các thông số kỹ thuật sẽ giúp bạn tránh được những sai lầm lãng phí và đảm bảo an toàn tuyệt đối cho công trình.

Hãy nhớ rằng, không phải lúc nào dùng thép cũng là tốt nhất, nhưng trong những môi trường khắc nghiệt, thép chính là sự lựa chọn không thể thay thế.
