Gate Valve Steel: Giải Pháp Hàng Đầu Cho Hệ Thống Áp Lực Và Nhiệt Độ Cao

Trong thiết kế và vận hành các hệ thống đường ống công nghiệp, việc lựa chọn loại van phù hợp là bài toán cân não đối với bất kỳ kỹ sư hay nhà thầu nào. Bạn đang đứng trước một dự án yêu cầu khắt khe về áp suất lớn hoặc nhiệt độ cực cao và được đơn vị tư vấn đề xuất sử dụng gate valve steel? Tuy nhiên, liệu vật liệu thép có thực sự là lựa chọn tối ưu nhất so với gang hay inox?

Thực tế, việc nhầm lẫn giữa các loại vật liệu như gang (cast iron), thép carbon (carbon steel) hay thép không gỉ (stainless steel) có thể dẫn đến những hệ quả nghiêm trọng: từ việc lãng phí ngân sách cho đến nguy cơ nứt vỡ, rò rỉ toàn bộ hệ thống dưới tác động nhiệt. Bài viết này sẽ phân tích chuyên sâu về dòng van cổng thép, giúp bạn hiểu rõ từ bản chất kỹ thuật đến cách lựa chọn chính xác cho công trình của mình.

Gate Valve Steel Là Gì? Định Nghĩa Và Đặc Điểm Kỹ Thuật

Gate valve steel (van cổng thép) là loại van công nghiệp có phần thân và các bộ phận chịu áp lực chính được làm từ thép carbon hoặc thép hợp kim. Chức năng chính của van là đóng hoặc mở hoàn toàn dòng chảy bằng cách nâng hoặc hạ một đĩa van (cánh van) hình nêm hoặc hình song song theo phương thẳng đứng.

Khác với các dòng van nhựa hay gang thông thường, dòng van cổng thép được tôi luyện để chịu đựng những điều kiện làm việc khắc nghiệt nhất. Đặc điểm nổi bật của van cổng thép bao gồm khả năng chịu áp lực cực cao (lên đến hàng trăm bar), chịu nhiệt độ vượt trội và có độ dẻo dai cơ học, giúp van không bị nứt vỡ đột ngột khi xảy ra hiện tượng sốc nhiệt hoặc tăng áp tức thời.

Nguyên Lý Hoạt Động Của van cổng thép

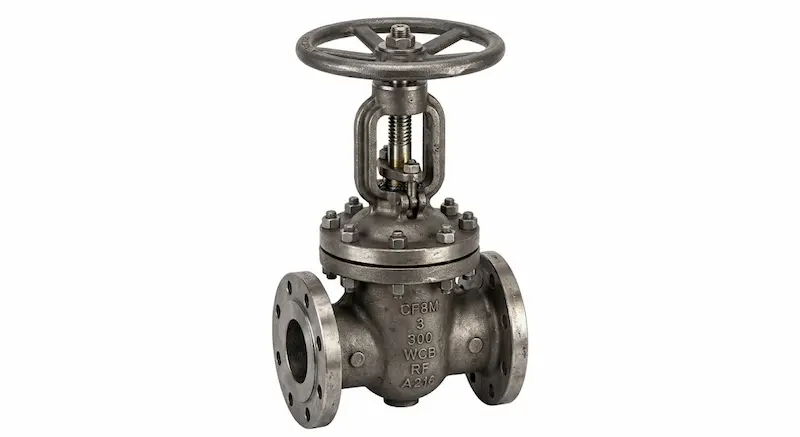

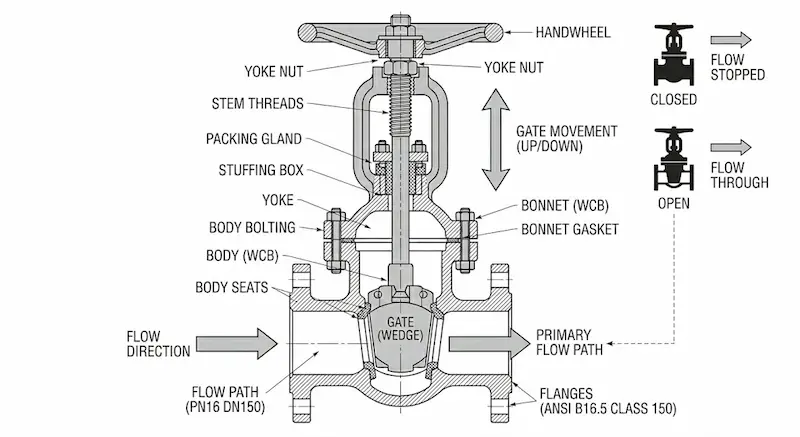

Về mặt kỹ thuật, van cổng thép vận hành dựa trên cơ chế chuyển động tịnh tiến (linear motion). Cấu tạo cơ bản của van bao gồm:

• Body (Thân van): Đúc từ thép WCB hoặc thép rèn A105.

• Bonnet (Nắp van): Bộ phận bao phủ các chi tiết bên trong, hỗ trợ trục van.

• Stem (Trục van): Truyền lực từ tay quay xuống đĩa van.

• Gate (Đĩa van): Thành phần trực tiếp chặn dòng chảy.

Nguyên lý vận hành: Khi người dùng quay tay quay (handwheel) theo chiều mở, trục van sẽ kéo đĩa van lên trên, giải phóng hoàn toàn không gian cho môi chất đi qua. Khi quay ngược lại, đĩa van được hạ xuống và ép chặt vào vòng đệm (seat) để ngắt dòng chảy. Bản chất của van cổng là đóng/mở chậm, điều này giúp ngăn chặn hiện tượng búa nước (water hammer) – một tác nhân thường gây vỡ đường ống trong các hệ thống áp suất cao.

Các Loại Gate Valve Steel Phổ Biến Trên Thị Trường

Để đáp ứng nhu cầu lắp đặt đa dạng, van cổng thép được phân loại dựa trên thiết kế trục và kiểu kết nối đường ống:

Phân loại theo thiết kế trục (Stem)

• Rising Stem (Ty nổi): Trục van sẽ trồi lên cao khi mở van, giúp người vận hành dễ dàng nhận biết trạng thái đóng/mở bằng mắt thường. Loại này dễ bảo trì trục nhưng cần không gian lắp đặt rộng.

• Non-rising Stem (Ty chìm): Trục van nằm gọn bên trong thân, phù hợp cho những không gian chật hẹp hoặc lắp đặt ngầm.

Phân loại theo kiểu kết nối

• Flanged (Mặt bích): Kiểu kết nối phổ biến nhất trong công nghiệp, giúp van bám chắc chắn và dễ dàng tháo rời để bảo trì.

• Threaded (Nối ren): Thường dùng cho các dòng van thép rèn kích thước nhỏ (DN15 - DN50) trong hệ thống áp cao.

• Welded (Nối hàn): Dùng cho hệ thống yêu cầu độ kín tuyệt đối, không được phép rò rỉ ngay cả ở các mối nối, thường thấy trong nhà máy nhiệt điện.

Thông Số Kỹ Thuật Quan Trọng Của Van Cổng Thép

Khi lựa chọn gate valve steel, bạn không thể bỏ qua các thông số định danh để đảm bảo tính an toàn kỹ thuật:

1. Kích cỡ (Size): Dải sản phẩm cực rộng, từ DN15 cho các đường ống nhỏ đến DN1000+ cho các trục lộ chính.

2. Áp suất (Pressure Class): Thường được phân loại theo tiêu chuẩn ANSI như Class 150, 300, 600, 900 hoặc 1500.

3. Nhiệt độ (Temperature): Thép hợp kim cao cấp có thể chịu nhiệt dải rộng, từ nhiệt độ âm sâu đến trên $400^\circ C$ .

4. Vật liệu phổ biến:

   • WCB (Cast Carbon Steel): Thép đúc tiêu chuẩn cho hầu hết ứng dụng.

   • A105 (Forged Steel): Thép rèn dùng cho van size nhỏ áp suất cực cao.

   • Alloy Steel: Thép hợp kim dùng cho môi trường đặc biệt khắc nghiệt.

Tại sao thép chịu nhiệt tốt hơn gang? Gang có cấu trúc carbon dạng vảy hoặc cầu, dễ bị giòn và nứt khi giãn nở nhiệt không đều. Thép carbon có cấu trúc mạng tinh thể bền vững hơn, cho phép vật liệu co giãn linh hoạt mà không mất đi tính toàn vẹn cơ học. Điều này ảnh hưởng trực tiếp đến độ kín của bộ phận Sealing (làm kín), giúp van không bị "kẹt" hoặc "hở" khi nhiệt độ thay đổi đột ngột.

So Sánh Gate Valve Steel Với Các Loại Vật Liệu Khác

Dưới đây là bảng so sánh giúp bạn tối ưu hóa lựa chọn dựa trên ngân sách và môi trường thực tế:

Kết luận chuyên gia: Sử dụng van cổng thép cho các hệ thống áp suất cao và nhiệt độ lớn. Chọn Inox khi môi trường có tính ăn mòn hóa học. Và chỉ nên dùng van gang cho các hệ thống nước dân dụng, PCCC thông thường để tiết kiệm chi phí.

Tại Sao van cổng thép Là Lựa Chọn An Toàn Cho Hệ Áp Cao?

Trong các hệ thống nặng tải, sự an toàn không chỉ nằm ở việc van có đóng được hay không, mà là ở việc van có chịu đựng được áp lực từ bên trong thân hay không. Gate valve steel sở hữu cấu trúc vật liệu đặc khít, không có các lỗ rỗng li ti như gang đúc thông thường.

Khả năng chịu lực kéo và lực nén của thép giúp van ít bị biến dạng dưới tác động của dòng chảy tốc độ cao. Insight kỹ thuật cho thấy, thép là lựa chọn "an toàn kỹ thuật" tuyệt đối, giúp chủ đầu tư tránh được các sự cố nổ van hay xì hơi nóng gây tai nạn lao động nghiêm trọng.

Ứng Dụng Thực Tế Của Van Cổng Thép

Nhờ những đặc tính vật lý vượt trội, van cổng thép được tin dùng trong các lĩnh vực:

• Hệ thống hơi nóng (Steam): Các đường ống dẫn hơi quá nhiệt trong lò hơi công nghiệp.

• Nhà máy nhiệt điện: Nơi yêu cầu van chịu được nhiệt độ và áp suất hơi nước cực lớn.

• Công nghiệp dầu khí: Vận chuyển dầu thô và các sản phẩm xăng dầu tại các nhà máy lọc dầu.

• Nhà máy hóa chất: Sử dụng cho các lưu chất trung tính ở áp suất cao.

Sai Lầm Thường Gặp Khi Chọn Gate Valve Steel

Ngay cả những người có kinh nghiệm đôi khi vẫn mắc phải những sai lầm sau:

1. Lãng phí ngân sách: Dùng van thép cho hệ thống nước lạnh áp lực thấp (trong khi van gang có thể đảm nhiệm tốt với giá chỉ bằng 1/2).

2. Bỏ qua lớp bảo vệ: Thép carbon dễ bị gỉ sét, nếu không kiểm tra lớp sơn phủ (coating) định kỳ, thân van sẽ bị mòn dần theo thời gian.

3. Chọn sai Class: Lắp van Class 150 vào hệ thống yêu cầu áp suất Class 300 dẫn đến tình trạng biến dạng đĩa van ngay lần đầu vận hành.

Checklist Chọn van cổng thép Chuẩn Chuyên Gia

Để đảm bảo chọn mua đúng sản phẩm, hãy đối chiếu với checklist sau:

• Môi chất: Nước, hơi, dầu hay hóa chất? (Hơi nóng bắt buộc dùng thép trở lên).

• Áp suất làm việc: Class 150, 300 hay cao hơn?

• Nhiệt độ vận hành thực tế: Có vượt quá giới hạn của thép carbon ($425^\circ C$ ) không?

• Kiểu kết nối: Có khớp với hệ thống hiện tại không (mặt bích chuẩn JIS, ANSI hay DIN)?

• Thiết kế trục: Ty nổi hay ty chìm tùy vào không gian lắp đặt.

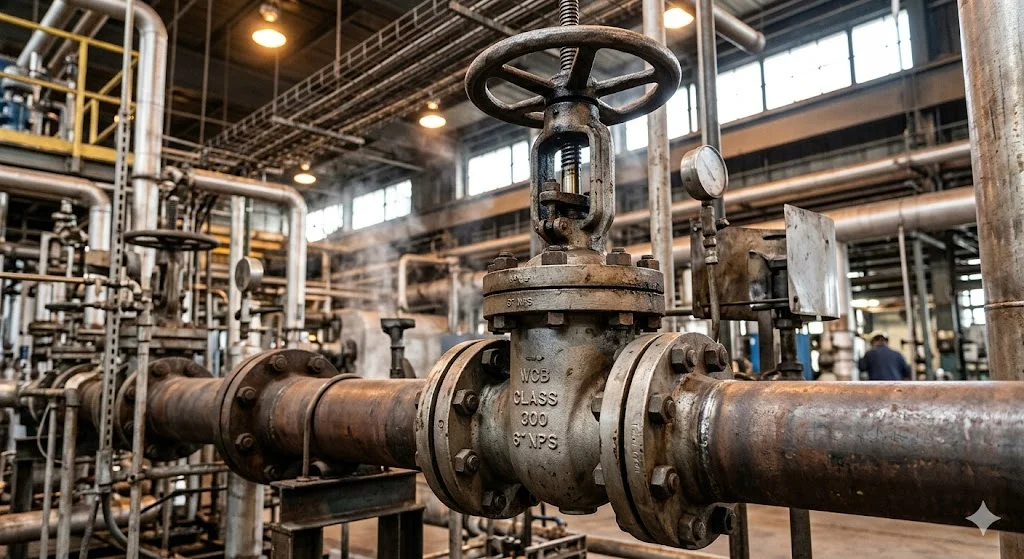

Hướng Dẫn Lắp Đặt Và Bảo Trì Định Kỳ

Để kéo dài tuổi thọ cho van cổng thép, bạn cần lưu ý:

1. Lắp đúng chiều: Mặc dù van cổng có thể đóng mở hai chiều, nhưng nên ưu tiên lắp theo hướng dòng chảy được nhà sản xuất khuyến cáo (nếu có mũi tên).

2. Tuyệt đối không dùng để điều tiết: Van cổng chỉ dùng cho trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Nếu dùng để tiết lưu, dòng chảy áp suất cao sẽ nhanh chóng làm xói mòn và hỏng đĩa van.

3. Bảo trì định kỳ: Kiểm tra phần tết chèn (packing) ở cổ van sau mỗi 6-12 tháng để ngăn rò rỉ và tra mỡ vào trục van giúp vận hành êm ái.

Giải Đáp Thắc Mắc Thường Gặp (FAQ)

1. Gate valve steel có dùng cho nước sạch được không?

Được, nhưng thường không cần thiết vì chi phí cao. Trừ khi hệ thống cấp nước đó có áp lực cực lớn vượt ngưỡng của van gang.

2. Van cổng thép chịu được nhiệt độ tối đa bao nhiêu?

Thông thường thép WCB chịu được khoảng $425^\circ C$ . Các dòng thép hợp kim đặc biệt có thể chịu cao hơn.

3. Sự khác biệt lớn nhất giữa thép carbon và thép không gỉ (inox) là gì?

Thép carbon chịu được áp lực và va đập cơ học tốt hơn, giá rẻ hơn nhưng dễ gỉ. Inox chống ăn mòn tuyệt vời nhưng giá rất cao và khả năng chịu lực nén ở nhiệt độ cực cao đôi khi kém hơn thép hợp kim.

4. Tại sao van cổng thép của tôi bị kẹt sau một thời gian không dùng?

Có thể do trục van bị gỉ sét hoặc cặn bẩn bám vào rãnh trượt của đĩa van. Hãy định kỳ đóng mở van để đảm bảo trục luôn linh hoạt.

5. Bao lâu thì nên thay mới van cổng thép?

Nếu được bảo trì tốt (tra mỡ trục, kiểm tra sơn phủ), tuổi thọ của van có thể lên đến 15-20 năm tùy môi trường.

Kết Luận

Gate valve steel là sự đầu tư xứng đáng cho bất kỳ hệ thống công nghiệp nặng nào yêu cầu tính bền vững và an toàn tuyệt đối. Tuy nhiên, hiệu quả chỉ đạt được khi bạn chọn đúng loại vật liệu, kích cỡ và tiêu chuẩn áp suất phù hợp. Việc hiểu rõ bản chất kỹ thuật sẽ giúp bạn tránh được những rủi ro vận hành không đáng có.
