Selection Valve Là Gì? Giải Pháp Điều Hướng Dòng Chảy Chuyên Sâu Cho Công Nghiệp

Trong thiết kế hệ thống đường ống phức tạp, việc luân chuyển dòng lưu chất từ một nguồn đến nhiều nhánh khác nhau hoặc ngược lại là yêu cầu tất yếu. Tuy nhiên, nhiều kỹ sư và nhà quản lý dự án thường lúng túng khi đứng trước vô vàn lựa chọn: liệu nên dùng cụm van đóng mở thông thường hay sử dụng một selection valve chuyên dụng?

Vấn đề nằm ở chỗ các thuật ngữ kỹ thuật như selection valve, diverter valve hay switching valve thường bị dùng lẫn lộn, dẫn đến việc chọn sai thiết bị gây lãng phí chi phí hoặc làm sụt giảm áp suất hệ thống. Bài viết này sẽ phân tích sâu về bản chất, nguyên lý và ứng dụng của van chọn hướng, giúp bạn đưa ra quyết định chính xác nhất cho hệ thống của mình.

Selection Valve Là Gì? Định Nghĩa Và Đặc Điểm Chức Năng

Selection valve (van chọn hướng) là một thiết bị cơ khí trong hệ thống đường ống, được thiết kế đặc biệt để lựa chọn hoặc chuyển đổi hướng đi của dòng lưu chất giữa hai hoặc nhiều nhánh đầu ra khác nhau. Khác với các loại van chặn thông thường, nhiệm vụ chính của van chọn hướng không phải là chặn đứng dòng chảy mà là điều hướng (routing).

Về mặt đặc điểm kỹ thuật, dòng van này thường xuất hiện trong các hệ thống yêu cầu tính linh hoạt cao. Nó có thể cấu tạo theo dạng 2 ngả (để chọn 1 trong 2 nguồn) hoặc đa ngả (multi-port). Trong môi trường công nghiệp hiện đại, van chọn hướng được coi là "trạm điều khiển hướng" giúp tối ưu hóa không gian lắp đặt và giảm thiểu số lượng van lẻ tẻ trên cùng một phân đoạn đường ống.

Nguyên Lý Hoạt Động Của van chọn hướng: Nghệ Thuật Điều Hướng Flow

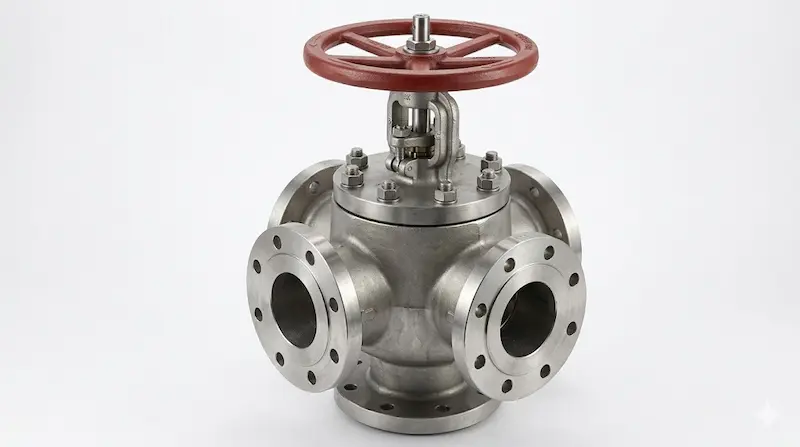

Để hiểu tại sao van chọn hướng có thể điều hướng dòng chảy một cách chính xác, chúng ta cần xem xét cấu tạo nội tại của nó. Một bộ van tiêu chuẩn bao gồm: thân van (body), lõi van (core hoặc spool) và bộ phận truyền động (actuator).

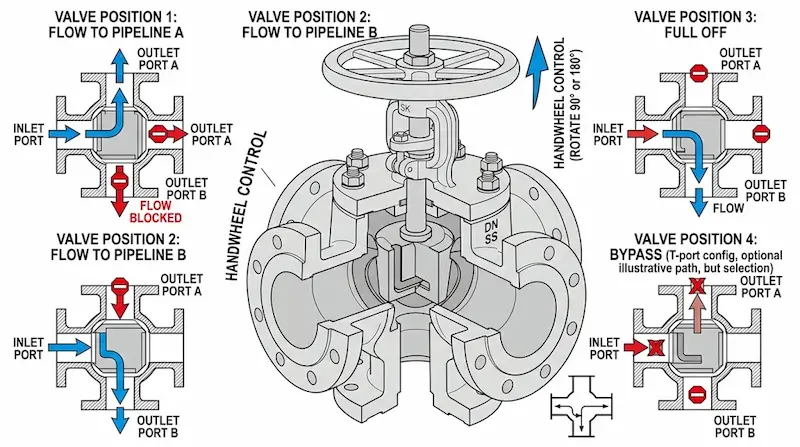

Nguyên lý vận hành dựa trên cơ chế thay đổi vị trí của lõi van bên trong thân van. Khi lõi van xoay hoặc trượt đến một vị trí xác định, các cổng kết nối tương ứng sẽ được mở thông, trong khi các cổng khác bị bít kín hoàn toàn. Bản chất của quá trình này là Flow Routing – một chuyển động tịnh tiến hoặc xoay giúp thiết lập lộ trình cho chất lỏng hoặc khí.

Tùy vào loại điều khiển (tay gạt thủ công, khí nén hay điện), tốc độ chuyển hướng có thể được lập trình để diễn ra tức thời, đảm bảo hệ thống không bị gián đoạn hay xảy ra hiện tượng búa nước do thay đổi dòng đột ngột.

Các Loại Selection Valve Phổ Biến Trong Công Nghiệp

Tùy thuộc vào yêu cầu của sơ đồ công nghệ, van chọn hướng được chia thành nhiều biến thể khác nhau để tối ưu hóa hiệu suất:

Phân loại theo số cổng kết nối

• 2-way van chọn hướng: Dùng để chọn giữa hai đường ống đầu vào hoặc đầu ra.

• 3-way van chọn hướng: Loại phổ biến nhất, cho phép chuyển dòng từ một đường vào sang một trong hai đường ra (hình chữ T hoặc chữ L).

• Multi-port Valve: Các dòng van đặc biệt có 4, 5 hoặc thậm chí nhiều cổng hơn, thường dùng trong các hệ thống lọc nước hoặc phân phối hóa chất phức tạp.

Phân loại theo cơ chế điều khiển

• Manual (Thủ công): Vận hành bằng tay gạt hoặc vô lăng, phù hợp cho các vị trí ít thay đổi trạng thái.

• Pneumatic (Khí nén): Cho tốc độ phản hồi cực nhanh, thường dùng trong môi trường dễ cháy nổ hoặc yêu cầu đóng mở liên tục.

• Electric Actuator (Điện): Dễ dàng tích hợp vào hệ thống điều khiển trung tâm (PLC/SCADA), cho phép tự động hóa hoàn toàn quy trình chuyển hướng.

Thông Số Kỹ Thuật Quan Trọng Khi Lựa Chọn van chọn hướng

Để van chọn hướng hoạt động ổn định, việc đối chiếu các thông số kỹ thuật là bước không thể bỏ qua:

• Kích cỡ (Size): Phổ biến từ DN15 đến DN300. Việc chọn kích cỡ phải dựa trên lưu lượng (flow rate) để tránh gây sụt áp tại điểm chuyển hướng.

• Áp suất định mức (Pressure Rating): Thông thường từ PN10 đến PN40. Áp suất tác động trực tiếp lên khả năng làm kín (sealing) của lõi van.

• Vật liệu cấu tạo:

  • Inox (Stainless Steel 304/316): Là lựa chọn hàng đầu cho môi trường ăn mòn, thực phẩm hoặc hóa chất nhờ khả năng chống oxy hóa tuyệt vời.

  • Đồng (Brass): Thường dùng cho hệ thống nước dân dụng hoặc khí nén áp lực thấp.

  • Thép carbon: Dùng cho dầu khí và các môi chất không có tính ăn mòn cao.

Việc phân tích vật liệu không chỉ dựa trên độ bền cơ học mà còn phải xét đến khả năng tương thích hóa học. Ví dụ, một lõi van bằng inox trong thân van thép có thể giúp kéo dài tuổi thọ vị trí tiếp xúc ren đáng kể.

So Sánh van chọn hướng Với Các Loại Van Công Nghiệp Khác

Để tránh nhầm lẫn, hãy cùng theo dõi bảng so sánh dưới đây:

Kết luận: van chọn hướng là giải pháp điều hướng chuyên sâu. Nếu bạn dùng van bi (ball valve) 2 ngả để thay thế, bạn sẽ cần ít nhất 2 đến 3 chiếc van để đạt được chức năng tương đương với duy nhất 1 chiếc van chọn hướng 3 ngả.

Tại Sao Selection Valve Quan Trọng Trong Hệ Thống Hiện Đại?

Sự hiện diện của van chọn hướng mang lại những lợi ích kinh tế và kỹ thuật rõ rệt cho đơn vị vận hành:

1. Tối ưu hóa sơ đồ đường ống: Thay vì một mạng lưới rắc rối với nhiều van chặn, một thiết bị đa ngả sẽ thu gọn diện tích lắp đặt đáng kể.

2. Giảm chi phí bảo trì: Ít điểm kết nối và ít số lượng van hơn đồng nghĩa với việc giảm thiểu nguy cơ rò rỉ và thời gian kiểm tra định kỳ.

3. Tăng hiệu quả điều khiển: Việc chuyển hướng dòng chảy diễn ra đồng bộ trên một thiết bị duy nhất, giúp loại bỏ sai số vận hành khi phải đóng van này và mở van kia cùng lúc.

4. Sẵn sàng cho tự động hóa: Thiết kế của van chọn hướng rất dễ tích hợp các bộ truyền động thông minh, hỗ trợ giám sát từ xa qua các giao thức công nghiệp.

Ứng Dụng Thực Tế Của van chọn hướng Trong Các Ngành Công Nghiệp

Nhờ tính linh hoạt, van chọn hướng được ứng dụng rộng rãi trong:

• Hệ thống HVAC: Điều hướng nước nóng/lạnh giữa các dàn trao đổi nhiệt tùy theo chế độ mùa đông hay mùa hè.

• Ngành dầu khí: Chuyển hướng dòng dầu thô từ các giếng khoan khác nhau về trạm thu gom trung tâm.

• Xử lý hóa chất: Pha trộn các thành phần theo tỷ lệ hoặc chuyển hướng dung dịch vào các bồn chứa sản phẩm riêng biệt.

• Xử lý nước: Điều khiển quy trình rửa ngược (backwash) trong các cột lọc đa tầng.

• Hệ thống tự động hóa: Sử dụng trong các cánh tay robot hoặc máy ép nhựa để điều khiển dòng thủy lực.

Sai Lầm Thường Gặp Khi Sử Dụng van chọn hướng

Ngay cả các kỹ sư giàu kinh nghiệm cũng có thể mắc phải những lỗi sau:

• Nhầm lẫn với Diverter Valve: Diverter thường dùng cho chất rắn dạng bột/hạt, trong khi van chọn hướng tối ưu cho chất lỏng và khí.

• Bỏ qua tổn thất áp suất (Pressure Drop): Việc dòng chảy phải bẻ hướng bên trong thân van sẽ tạo ra lực cản. Nếu không tính toán kỹ, áp suất đầu ra sẽ không đạt yêu cầu.

• Chọn sai Actuator: Lắp bộ truyền động điện quá yếu cho một van kích cỡ lớn trong hệ thống áp lực cao sẽ khiến van không thể chuyển hướng hoàn toàn, gây kẹt lõi.

Hướng Dẫn Cách Chọn Selection Valve Chuẩn Kỹ Thuật

Để sở hữu một bộ van chọn hướng hoạt động hoàn hảo, bạn cần tuân thủ checklist sau:

1. Xác định số hướng dòng: Bạn cần chuyển hướng từ 1 sang 2 (3-way) hay nhiều hơn?

2. Phân tích môi chất: Lưu chất có tính ăn mòn, có chứa hạt rắn hay nhiệt độ cực cao không?

3. Áp suất vận hành: Luôn chọn van có mức áp suất định mức cao hơn áp suất thực tế ít nhất 15-20%.

4. Kiểu điều khiển: Dựa vào tần suất vận hành. Nếu thay đổi hướng nhiều lần trong ngày, hãy ưu tiên van khí nén hoặc điện.

5. Vật liệu làm kín: Chọn Teflon (PTFE) cho hóa chất hoặc gioăng cao su cho nước thông thường.

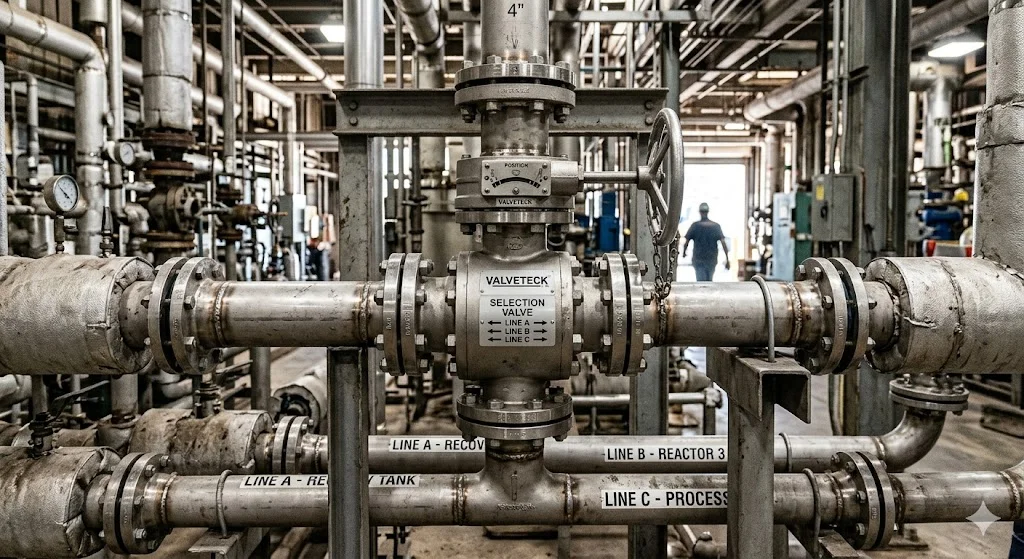

Lưu Ý Khi Lắp Đặt Và Vận Hành

Việc lắp đặt van chọn hướng đòi hỏi sự chính xác tuyệt đối về sơ đồ dòng chảy:

• Đúng sơ đồ flow: Đảm bảo các đầu vào/ra được kết nối đúng theo ký hiệu trên thân van (thường là A, B, C hoặc số).

• Kiểm tra Sealing: Trước khi xiết chặt mặt bích, hãy đảm bảo các gioăng đệm đã nằm đúng vị trí để tránh rò rỉ ngầm.

• Thử áp suất: Luôn tiến hành test áp (Hydrotest) trước khi đưa hệ thống vào vận hành chính thức để đảm bảo an toàn tuyệt đối.

Giải Đáp Thắc Mắc Thường Gặp (FAQ)

1. Selection valve là gì?

Đây là loại van chuyên dụng dùng để lựa chọn hoặc chuyển đổi hướng của dòng lưu chất từ một cổng chung sang các cổng nhánh khác nhau trong hệ thống đường ống.

2. Sự khác biệt lớn nhất giữa van chọn hướng và ball valve là gì?

Ball valve 2 ngả chủ yếu dùng để đóng hoặc mở dòng chảy (On/Off). Trong khi đó, van chọn hướng tập trung vào việc định tuyến (Routing) dòng chảy sang nhiều hướng.

3. Van chọn hướng có thể tự động hóa hoàn toàn không?

Hoàn toàn có thể. Khi lắp thêm bộ truyền động điện hoặc khí nén kết nối với tủ điều khiển PLC, van sẽ hoạt động tự động theo chương trình đã cài đặt.

4. Ứng dụng phổ biến nhất của van chọn hướng là ở đâu?

Phổ biến nhất là trong các hệ thống HVAC, xử lý nước cấp và các dây chuyền sản xuất thực phẩm/hóa chất yêu cầu chuyển đổi luồng nguyên liệu.

5. Tại sao tôi nên dùng 1 van van chọn hướng thay vì nhiều van bi?

Để tiết kiệm diện tích lắp đặt, giảm thiểu số lượng mối nối (giảm rò rỉ) và giúp việc điều khiển trở nên đơn giản, đồng bộ hơn.

Kết Luận

Selection valve không chỉ đơn thuần là một phụ kiện đường ống, mà là giải pháp then chốt để tối ưu hóa hiệu suất vận hành trong các hệ thống công nghiệp hiện đại. Việc hiểu đúng bản chất và chọn lựa đúng thông số kỹ thuật sẽ giúp bạn tiết kiệm chi phí đầu tư dài hạn, đồng thời đảm bảo hệ thống luôn vận hành ổn định và an toàn.

Đừng để những sai lầm nhỏ trong khâu chọn van làm ảnh hưởng đến tiến độ và chất lượng của toàn bộ dự án. Hãy đầu tư vào những dòng van chất lượng để nhận lại sự an tâm tuyệt đối.
