Van Cổng Meiji: Giải Pháp Tối Ưu Cho Hệ Thống Công Nghiệp Tiêu Chuẩn Nhật Bản

Trong quá trình thiết kế và lắp đặt hệ thống đường ống công nghiệp, việc lựa chọn thương hiệu van uy tín luôn là bài toán khiến nhiều kỹ sư đau đầu. Bạn có thể đã nghe đến van cổng Meiji như một cái tên quen thuộc trong phân khúc van chất lượng cao, nhưng liệu thương hiệu này có thực sự phù hợp với yêu cầu kỹ thuật và ngân sách của dự án?

Thực tế, thị trường hiện nay xuất hiện rất nhiều dòng van OEM hoặc hàng giả mạo gắn mác thương hiệu quốc tế, gây khó khăn cho việc phân biệt hàng thật - hàng giả. Nếu chọn sai, hệ thống của bạn có thể đối mặt với rủi ro rò rỉ, sụt áp hoặc thậm chí là hư hỏng nặng chỉ sau một thời gian ngắn vận hành. Bài viết này sẽ phân tích chi tiết từ cấu tạo, nguyên lý đến cách nhận diện van cổng chuẩn xác nhất.

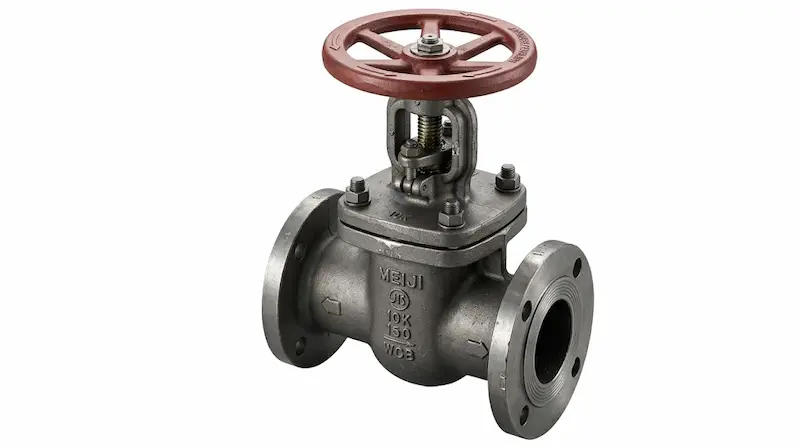

Van Cổng Meiji Là Gì? Định Nghĩa Và Đặc Điểm Cơ Bản

Van cổng Meiji (Meiji Gate Valve) là dòng van công nghiệp chuyên dụng được thiết kế để đóng hoặc mở hoàn toàn dòng chảy lưu chất trên đường ống. Thương hiệu này nổi tiếng với việc tuân thủ các tiêu chuẩn kỹ thuật khắt khe, đặc biệt là tiêu chuẩn công nghiệp Nhật Bản (JIS), giúp thiết bị vận hành bền bỉ trong các môi trường có áp lực và nhiệt độ cao.

Đặc điểm nhận dạng của dòng van này chính là khả năng làm kín tuyệt vời nhờ cấu trúc cửa van (gate) dạng hình nêm. Khi ở trạng thái đóng, cửa van ép chặt vào vòng đệm (seat), ngăn chặn hoàn toàn dòng lưu chất rò rỉ. Đây là loại van vận hành theo cơ chế on/off, không phù hợp để điều tiết lưu lượng nhưng lại là "vị vua" trong việc giảm thiểu tổn thất áp suất khi mở hoàn toàn.

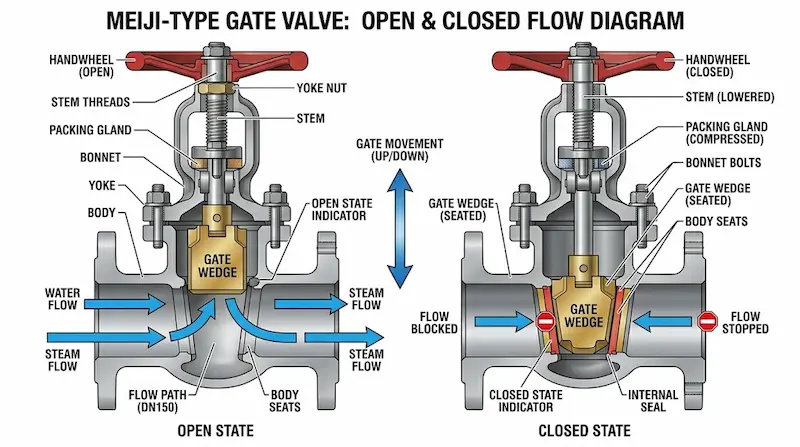

Nguyên Lý Hoạt Động Của Van Cổng

Về bản chất kỹ thuật, van cổng hoạt động dựa trên chuyển động tịnh tiến (linear motion) của cửa van. Cấu tạo cơ bản bao gồm các bộ phận chính:

• Body (Thân van): Thường đúc từ gang hoặc thép để chịu lực.

• Gate (Cửa van): Cánh van di chuyển lên xuống để chắn dòng chảy.

• Stem (Trục van): Truyền lực xoay từ tay quay thành chuyển động nâng hạ.

• Bonnet (Nắp van): Bộ phận bảo vệ trục và giữ kín phần thân trên.

Nguyên lý vận hành: Khi người vận hành quay vô lăng theo chiều mở, trục van sẽ kéo cửa van nâng lên, giải phóng toàn bộ không gian cho dòng chảy đi qua với lực cản bằng không. Ngược lại, khi hạ cửa van xuống, đĩa van sẽ lấp đầy khoang chứa và ép chặt vào đệm làm kín. Sự đơn giản trong cơ chế này giúp van cổng ít bị hỏng hóc và dễ dàng bảo trì sau thời gian dài sử dụng.

Các Loại Van Cổng Meiji Phổ Biến Trên Thị Trường

Để đáp ứng đa dạng nhu cầu từ cấp thoát nước đến dầu khí, van cổng được phân loại dựa trên 3 tiêu chí chính:

Phân loại theo thiết kế trục (Stem)

• Rising Stem (Ty nổi): Trục van sẽ trồi lên cao khi mở, giúp kỹ sư dễ dàng quan sát trạng thái van từ xa.

• Non-rising Stem (Ty chìm): Trục van không thay đổi chiều cao khi vận hành, cực kỳ tối ưu cho các không gian lắp đặt hẹp hoặc chôn ngầm.

Phân loại theo vật liệu chế tạo

• Gang (Cast Iron/Ductile Iron): Dòng phổ biến nhất, thường dùng cho nước sạch, PCCC nhờ giá thành hợp lý.

• Thép (Carbon Steel): Chuyên dùng cho hơi nóng (steam) và dầu khí nhờ khả năng chịu nhiệt vượt trội.

• Inox (Stainless Steel): Lựa chọn số 1 cho các môi trường hóa chất ăn mòn hoặc thực phẩm sạch.

Phân loại theo kiểu kết nối

• Mặt bích (Flange JIS): Kết nối mặt bích theo tiêu chuẩn JIS 10K, 16K hoặc 20K, đảm bảo độ chắc chắn tuyệt đối cho hệ thống áp lực lớn.

• Nối ren (Threaded): Thường dành cho các kích thước nhỏ (DN15 - DN50) với ưu điểm lắp đặt nhanh chóng.

Thông Số Kỹ Thuật Quan Trọng Cần Lưu Ý

Khi lựa chọn van cổng , bạn cần đặc biệt quan tâm đến các thông số định danh để đảm bảo tính tương thích:

1. Kích cỡ (Size): Dải sản phẩm rộng từ DN15 đến DN600+.

2. Tiêu chuẩn áp suất: Thường là JIS 5K, 10K, 16K. Bạn cần lưu ý rằng tiêu chuẩn JIS (Nhật) có kích thước mặt bích và tâm lỗ bu lông khác hoàn toàn với tiêu chuẩn ANSI (Mỹ) hay DIN (Đức). Việc lắp nhầm tiêu chuẩn sẽ khiến mặt bích không thể kết nối hoặc gây rò rỉ nghiêm trọng.

3. Vật liệu thân: Thường thấy là FC200 (Gang xám) hoặc WCB (Thép đúc).

4. Nhiệt độ làm việc: Phụ thuộc vào loại gioăng làm kín. Với môi trường hơi nóng, cần sử dụng loại van cổng thép chịu được trên $200^\circ C$ .

Áp suất hệ thống ảnh hưởng trực tiếp đến độ kín của van. Van cổng được tính toán dải áp lực an toàn cao hơn định mức tiêu chuẩn, giúp hệ thống tránh được các sự cố sốc áp đột ngột.

So Sánh Van Cổng Meiji Với Các Thương Hiệu Khác

Để có cái nhìn khách quan về vị thế của van cổng, hãy cùng làm một bảng so sánh nhỏ giữa các "ông lớn" trong ngành van:

Kết luận: Nếu dự án của bạn yêu cầu một dòng van có chất lượng tiệm cận phân khúc cao cấp nhưng cần tối ưu hóa chi phí đầu tư ban đầu, Meiji chính là lựa chọn cân bằng nhất.

Tại Sao Van Cổng Được Tin Dùng Tại Việt Nam?

Lý do khiến van cổng xuất hiện dày đặc trong các bản vẽ thiết kế tại Việt Nam không chỉ nằm ở thương hiệu. Đầu tiên là tính phổ biến của tiêu chuẩn JIS trong các khu công nghiệp (vốn có nhiều vốn đầu tư từ Nhật Bản). Thứ hai là khả năng thay thế dễ dàng: Các linh kiện thay thế của Meiji rất sẵn có trên thị trường, giúp rút ngắn thời gian dừng máy khi cần bảo trì.

Hơn nữa, Meiji đáp ứng rất tốt các tiêu chuẩn cơ bản về độ dày thân van và chất lượng đúc, giúp van chịu được va đập cơ học tốt hơn các dòng van giá rẻ không rõ nguồn gốc.

Ứng Dụng Thực Tế Của Van Cổng Meiji

Nhờ sự đa dạng về vật liệu và kích cỡ, van Meiji hiện diện trong nhiều lĩnh vực:

• Hệ thống PCCC: Sử dụng van cổng ty nổi Meiji để kiểm soát dòng nước chữa cháy, đảm bảo an toàn cho các tòa nhà và nhà xưởng.

• Cấp thoát nước: Van cổng ty chìm dùng trong các trạm bơm, xử lý nước thải công nghiệp.

• Hệ thống HVAC: Kiểm soát lưu lượng nước lạnh trong các tháp giải nhiệt trung tâm.

• Nhà máy sản xuất: Dùng cho đường ống dẫn hơi áp trung bình, khí nén hoặc dầu bôi trơn hệ thống máy móc.

Sai Lầm Thường Gặp Khi Chọn Mua Van Cổng

Trong quá trình tư vấn kỹ thuật, chúng tôi nhận thấy 3 lỗi phổ biến nhất:

1. Mua nhầm hàng OEM kém chất lượng: Nhiều đơn vị sử dụng tên gọi tương tự để đánh lừa khách hàng. Hãy yêu cầu đầy đủ giấy tờ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng).

2. Dùng sai áp suất: Lắp van tiêu chuẩn 10K vào hệ thống có áp lực đỉnh lên đến 16K sẽ khiến cửa van bị biến dạng.

3. Dùng để điều tiết dòng chảy: Đây là sai lầm nghiêm trọng nhất. Van cổng chỉ được dùng để đóng hoặc mở hoàn toàn. Nếu mở lửng để tiết lưu, áp lực dòng chảy sẽ mài mòn cửa van và tạo ra tiếng ồn, rung lắc mạnh làm hỏng toàn bộ van.

Checklist Chọn Van Cổng Meiji Chuẩn Chuyên Gia

Trước khi đặt hàng, hãy đối chiếu với danh sách dưới đây:

• Môi chất là gì? (Nước sạch dùng gang, hóa chất dùng inox, hơi nóng dùng thép).

• Áp suất làm việc thực tế? (Cần dự phòng 20% áp lực dư).

• Tiêu chuẩn kết nối? (Bắt buộc phải đúng JIS nếu mặt bích chờ là JIS).

• Kiểu trục van? (Ty nổi để dễ kiểm tra, ty chìm để tiết kiệm diện tích).

• Chứng chỉ đi kèm? (Yêu cầu đơn vị bán cung cấp bản gốc hoặc sao y công chứng).

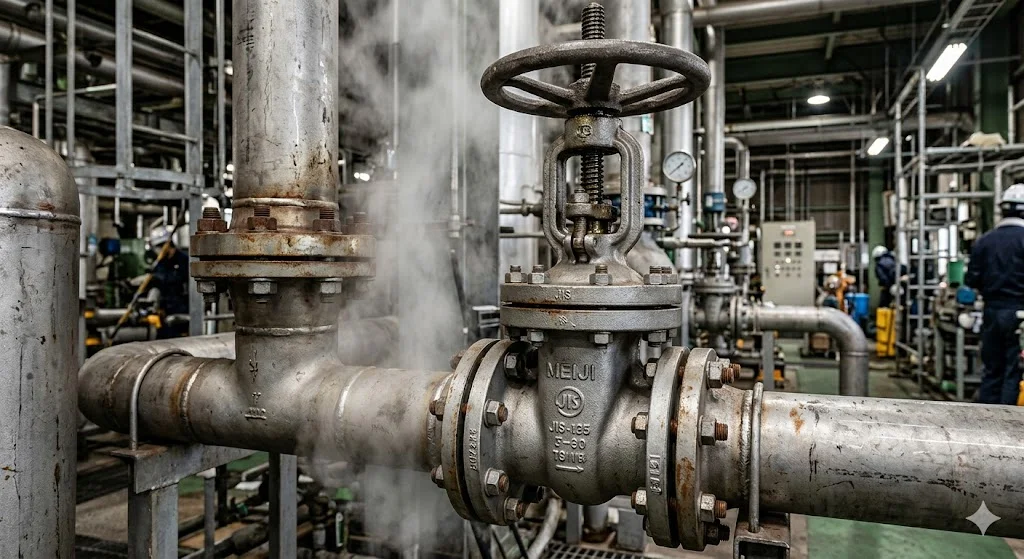

Hướng Dẫn Lắp Đặt & Vận Hành Van Cổng

Để đảm bảo tuổi thọ cao nhất cho van cổng, quy trình lắp đặt cần tuân thủ các bước:

1. Lắp đúng chiều: Mặc dù van cổng có thể đóng mở hai chiều, nhưng nên ưu tiên lắp theo hướng dòng chảy ít gây tác động lên trục van nhất (theo hướng dẫn của hãng).

2. Vệ sinh đường ống: Rác, xỉ hàn bên trong ống là kẻ thù số 1 làm xước đệm làm kín.

3. Siết bu lông: Siết đối xứng các bu lông mặt bích để lực ép được phân bổ đều lên gasket (gioăng đệm), tránh hiện tượng vênh mặt bích gây rò rỉ.

4. Kiểm tra định kỳ: Định kỳ 3-6 tháng nên vận hành đóng/mở van một lần để tránh tình trạng kẹt trục do đóng cặn.

Giải Đáp Thắc Mắc Thường Gặp (FAQ)

1. Van cổng Meiji có phải hoàn toàn sản xuất tại Nhật không?

Thương hiệu Meiji có nguồn gốc Nhật Bản, nhưng hiện nay để tối ưu giá thành, hãng có các nhà máy OEM tại các quốc gia khác. Bạn cần kiểm tra kỹ CO/CQ để xác định nguồn gốc lô hàng cụ thể.

2. Làm thế nào để biết van đang đóng hay mở?

Với loại ty nổi, nếu trục van nhô cao là đang mở. Với loại ty chìm, bạn cần dựa vào kim chỉ báo (nếu có) hoặc cảm nhận lực tay quay khi kịch trần.

3. Van Meiji có chịu được hóa chất không?

Chỉ các dòng thân Inox 304 hoặc 316 của Meiji mới chịu được hóa chất ăn mòn. Dòng gang chỉ dùng cho nước và các môi chất trung tính.

4. Tại sao giá van Meiji lại rẻ hơn KITZ?

Meiji tập trung vào phân khúc tối ưu hiệu suất trên giá thành, giảm thiểu các chi phí về marketing thương hiệu cao cấp để mang lại giá tốt cho người dùng công nghiệp đại chúng.

5. Van cổng bảo hành bao lâu?

Thông thường, các đơn vị phân phối chính hãng sẽ bảo hành 12 tháng cho lỗi từ nhà sản xuất.

Kết Luận

Lựa chọn van cổng Meiji là một quyết định thông minh khi bạn cần sự ổn định của tiêu chuẩn kỹ thuật Nhật Bản với một mức chi phí hợp lý. Tuy nhiên, hiệu quả chỉ thực sự đạt được khi bạn chọn đúng loại vật liệu và mua hàng từ các nhà phân phối uy tín để tránh hàng giả, hàng nhái.

Hãy luôn nhớ rằng: "Của bền tại người", việc lắp đặt đúng kỹ thuật và bảo trì định kỳ sẽ giúp chiếc van của bạn vận hành êm ái qua nhiều thập kỷ.
