Van Điều Tiết Lưu Lượng: Giải Pháp Kiểm Soát Dòng Chảy Chuyên Sâu Cho Công Nghiệp

Trong bất kỳ hệ thống đường ống công nghiệp nào, việc duy trì một lưu lượng ổn định là yếu tố then chốt quyết định hiệu suất và độ an toàn của toàn bộ quy trình. Bạn đã bao giờ gặp tình trạng áp suất trồi sụt thất thường hoặc các thiết bị đầu cuối hoạt động không ổn định do dòng chảy quá mạnh hoặc quá yếu?

Vấn đề thường nằm ở chỗ không phải loại van nào cũng có chức năng điều chỉnh dòng chảy. Nhiều người vẫn mắc sai lầm khi sử dụng các dòng van đóng/mở thông thường để tiết lưu, dẫn đến việc hệ thống mất cân bằng nghiêm trọng và hư hỏng thiết bị nhanh chóng. Giải pháp triệt để cho tình huống này chính là sử dụng van điều tiết lưu lượng đúng tiêu chuẩn kỹ thuật.

Van Điều Tiết Lưu Lượng Là Gì? Định Nghĩa Và Đặc Điểm Chức Năng

Van điều tiết lưu lượng (Flow Control Valve) là thiết bị cơ khí chuyên dụng được lắp đặt trên đường ống để kiểm soát, điều chỉnh hoặc hạn chế mức độ dòng chảy của lưu chất (chất lỏng, khí, hơi) đi qua một điểm nhất định. Khác với các dòng van chặn đơn thuần, loại van này có khả năng thay đổi vị trí của bộ phận đóng mở một cách linh hoạt để đạt được lưu lượng mong muốn.

Đặc điểm nổi bật của van điều tiết lưu lượng là khả năng làm việc ở các vị trí trung gian (mở một phần). Thiết bị không chỉ thực hiện nhiệm vụ on/off mà còn đóng vai trò như một bộ "biến trở" trong thủy lực, giúp ổn định áp suất và duy trì flow rate ở mức hằng số, bảo vệ hệ thống khỏi các hiện tượng sốc áp hoặc quá tải dòng chảy.

Nguyên Lý Hoạt Động Của Van Điều Tiết: Nghệ Thuật Tiết Lưu Dòng Chảy

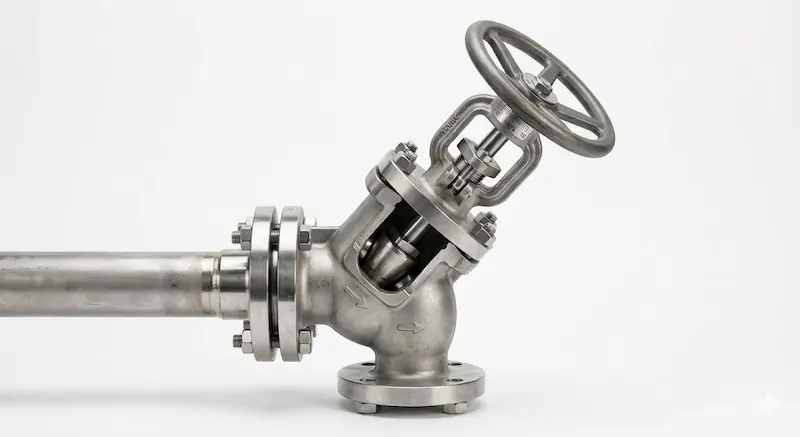

Để hiểu rõ tại sao dòng van này có thể kiểm soát chính xác lượng chất lỏng, chúng ta cần phân tích cấu tạo và nguyên lý vận hành nội tại. Một bộ van điều tiết tiêu chuẩn bao gồm:

• Body (Thân van): Buồng chứa dòng chảy, được thiết kế để giảm thiểu xoáy khí.

• Trim (Bộ phận tiết lưu): Bao gồm đĩa van, kim van hoặc nút (plug) - đây là phần trực tiếp tiếp xúc và điều chỉnh dòng chảy.

• Actuator hoặc Tay quay: Bộ phận truyền động giúp thay đổi vị trí của Trim.

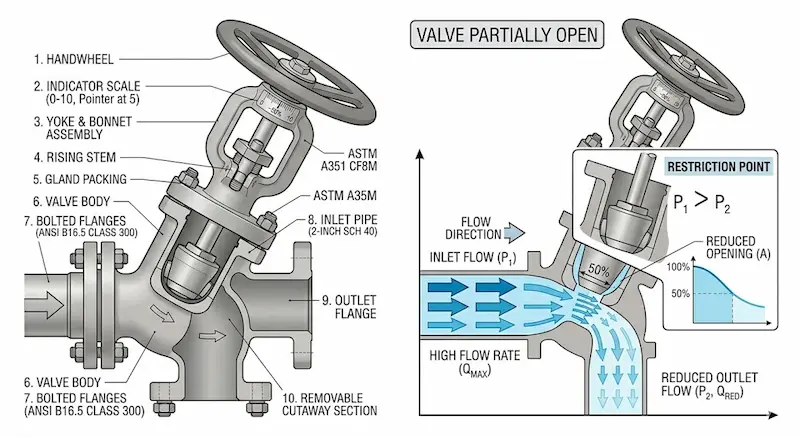

Nguyên lý hoạt động dựa trên cơ chế thay đổi tiết diện mặt cắt ngang của dòng chảy. Khi ta vận hành van, bộ phận Trim sẽ di chuyển lại gần hoặc ra xa ghế van (seat), tạo ra một khoảng trống hẹp hoặc rộng hơn. Bản chất của quá trình này là Flow Throttling (tiết lưu): khi tiết diện thu hẹp, sức cản tăng lên làm giảm lưu lượng và ngược lại. Sự chính xác trong việc điều chỉnh tiết diện này chính là chìa khóa để kiểm soát hệ thống.

Các Loại Van Điều Tiết Phổ Biến Nhất

Tùy vào tính chất của môi chất và yêu cầu về độ chính xác, van điều tiết được chia thành các dòng chính sau:

1. Globe Valve (Van cầu): Đây là "ông vua" trong việc điều tiết. Với thiết kế dòng chảy đi qua thân van hình chữ S, van cầu cho phép điều chỉnh lưu lượng cực kỳ chính xác và chịu được áp suất chênh lệch lớn.

2. Needle Valve (Van kim): Sử dụng một trục nhọn như mũi kim để điều tiết. Loại này chuyên dùng cho các hệ thống yêu cầu lưu lượng cực nhỏ và độ chính xác siêu cao, thường thấy trong các phòng thí nghiệm hoặc hệ thống khí nén tinh vi.

3. Butterfly Valve (Van bướm điều tiết): Thường dùng cho các đường ống kích thước lớn. Tuy nhiên, van bướm chỉ điều tiết tốt trong khoảng mở từ $20^\circ$ đến $70^\circ$ .

4. Control Valve (Van điều khiển tự động): Được trang bị bộ truyền động điện hoặc khí nén, giúp điều chỉnh lưu lượng dựa trên tín hiệu từ cảm biến áp suất hoặc nhiệt độ, phù hợp cho các dây chuyền tự động hóa hoàn toàn.

Thông Số Kỹ Thuật Quan Trọng Của Van Điều Tiết Lưu Lượng

Việc chọn mua van điều tiết không chỉ dừng lại ở kích thước đường ống. Kỹ sư cần đặc biệt lưu ý đến các thông số sau:

• Flow Coefficient (Cv/Kv): Đây là hệ số lưu lượng. Nó cho biết lượng nước có thể đi qua van tại một mức sụt áp nhất định. Cv càng lớn, khả năng thông thông dòng chảy của van càng cao. Việc tính toán Cv là bắt buộc để tránh chọn van quá lớn (gây khó điều tiết) hoặc quá nhỏ (gây tắc nghẽn).

• Size (Kích cỡ): Dải phổ biến từ DN15 đến DN1000+.

• Áp suất và Nhiệt độ: Thường tuân theo các tiêu chuẩn PN10, PN16, PN25 hoặc PN40. Vật liệu thân van (Inox, gang, thép carbon) sẽ quyết định giới hạn nhiệt độ làm việc.

Giải thích chuyên sâu: Tại sao van cầu điều tiết tốt hơn van bướm? Đó là nhờ cấu trúc đĩa van di chuyển tịnh tiến theo phương thẳng đứng với ghế van, giúp mối liên hệ giữa mức độ mở van và lưu lượng mang tính tuyến tính hơn, dễ kiểm soát hơn so với chuyển động xoay của đĩa van bướm.

So Sánh Van Điều Tiết Với Van On/Off

Việc sử dụng nhầm lẫn giữa hai dòng van này là nguyên nhân hàng đầu gây hỏng hóc hệ thống. Dưới đây là bảng so sánh trực quan:

Kết luận: Không thể thay thế hai loại van này cho nhau. Nếu dùng van bi để điều tiết, dòng lưu chất vận tốc cao sẽ sớm mài mòn đĩa van, dẫn đến việc van không thể đóng kín được nữa.

Tại Sao Van Điều Tiết Lại Quan Trọng Đối Với Hệ Thống?

Sự hiện diện của một chiếc van điều tiết chất lượng mang lại những giá trị vượt trội:

1. Ổn định áp suất: Giúp ngăn ngừa hiện tượng quá áp tại các điểm nút, đảm bảo các thiết bị hạ nguồn không bị hỏng hóc.

2. Tối ưu năng lượng: Bằng việc kiểm soát chính xác lượng lưu chất cần thiết, hệ thống bơm sẽ hoạt động hiệu quả hơn, giảm thiểu lãng phí điện năng.

3. Bảo vệ thiết bị Downstream: Các thiết bị như đồng hồ đo, cảm biến hay máy móc sản xuất cực kỳ nhạy cảm với sự thay đổi flow. Van điều tiết đóng vai trò là "người gác cổng" an toàn.

4. Tăng tuổi thọ hệ thống: Giảm thiểu hiện tượng búa nước (water hammer) và rung động đường ống do lưu lượng không ổn định gây ra.

Ứng Dụng Thực Tế Trong Các Ngành Công Nghiệp

Van điều tiết lưu lượng là thành phần không thể thiếu trong:

• Hệ thống HVAC: Điều chỉnh lượng nước lạnh/nóng đến các AHU/FCU để kiểm soát nhiệt độ tòa nhà.

• Xử lý nước (Water Treatment): Kiểm soát lượng hóa chất châm vào nguồn nước hoặc điều tiết lưu lượng nước lọc.

• Ngành hơi (Steam System): Điều chỉnh lượng hơi nhiệt cung cấp cho các lò sấy, bồn nấu.

• Ngành dầu khí & Hóa chất: Kiểm soát tỷ lệ pha trộn các thành phần lưu chất trong quy trình sản xuất hóa chất.

Những Sai Lầm "Chết Người" Khi Sử Dụng Van Điều Tiết

• Dùng sai vùng mở (Cavitation): Nếu điều tiết van ở mức quá hẹp (dưới 10% hành trình) trong thời gian dài, hiện tượng xâm thực (cavitation) sẽ xảy ra, tạo ra các bong bóng khí nổ li ti phá hủy thân van.

• Không tính toán hệ số Cv: Dẫn đến việc chọn van quá lớn, chỉ cần nhích nhẹ tay quay là lưu lượng đã thay đổi đột ngột, làm mất đi ý nghĩa của việc "điều tiết".

• Dùng van cổng để điều tiết: Đây là sai lầm phổ biến nhất. Cửa van cổng sẽ bị rung lắc mạnh và mài mòn vẹt khi mở lửng.

Hướng Dẫn Cách Chọn Van Điều Tiết Chuẩn Kỹ Thuật

Để sở hữu một thiết bị hoạt động hoàn hảo, bạn cần tuân thủ checklist sau:

1. Xác định môi chất: Nước, khí nén, hóa chất ăn mòn hay hơi nóng?

2. Lưu lượng max/min: Cần bao nhiêu $m^3/h$ ở trạng thái hoạt động bình thường?

3. Áp suất sụt (Pressure Drop): Độ chênh lệch áp suất trước và sau van là bao nhiêu?

4. Kiểu điều khiển: Bạn muốn vặn tay (manual) hay điều khiển qua tủ điện (actuator)?

5. Vật liệu phù hợp: Inox 316 cho hóa chất, gang cho nước sạch, thép đúc cho hệ thống hơi.

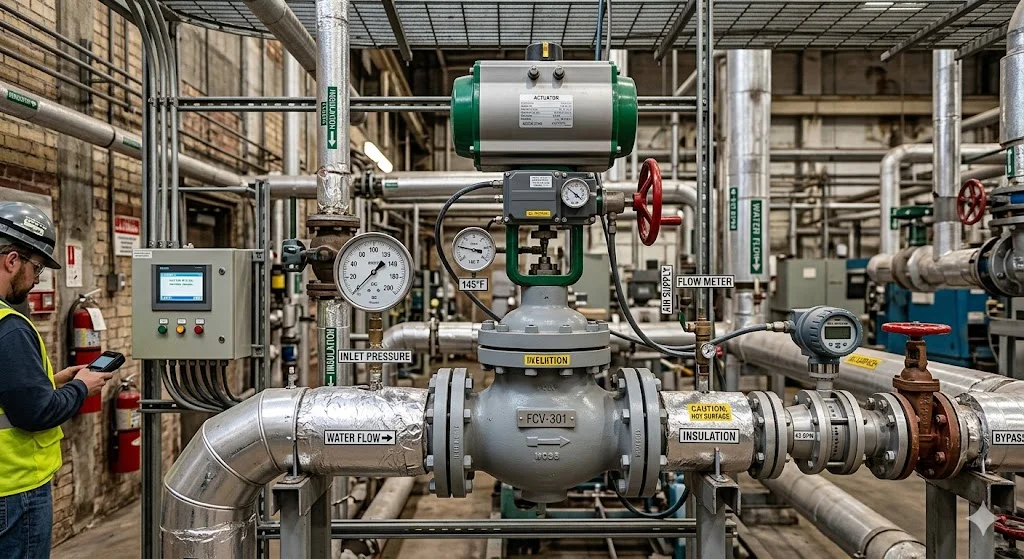

Lưu Ý Khi Lắp Đặt Và Vận Hành

• Lắp đúng chiều mũi tên: Van điều tiết thường có quy định chiều dòng chảy bắt buộc (thường là từ dưới đĩa van đi lên). Lắp ngược sẽ khiến van mất khả năng điều tiết và nhanh hỏng.

• Tránh rung động: Đảm bảo đường ống được cố định chắc chắn tại vị trí đặt van.

• Hiệu chỉnh từ từ: Khi vận hành, nên xoay tay quay chậm rãi để hệ thống thích nghi với sự thay đổi áp suất, tránh gây sốc dòng.

Giải Đáp Thắc Mắc Thường Gặp (FAQ)

1. Van điều tiết lưu lượng là gì?

Đó là loại van có khả năng thay đổi độ mở của cửa van để kiểm soát chính xác lượng chất lỏng hoặc khí đi qua ống theo yêu cầu kỹ thuật.

2. Tại sao không được dùng van bi để điều tiết lưu lượng?

Vì cấu tạo của van bi không phù hợp cho việc tiết lưu. Khi mở lửng, dòng chảy sẽ tập trung áp lực vào một phần của quả bi và gioăng đệm, gây mòn vẹt nhanh chóng và không thể đóng kín sau này.

3. Van nào điều tiết lưu lượng tốt nhất hiện nay?

Van cầu (Globe Valve) được đánh giá là loại van điều tiết cơ học tốt nhất nhờ khả năng chỉnh dòng tuyến tính và độ bền cao dưới áp lực tiết lưu.

4. Có thể tự động hóa van điều tiết không?

Hoàn toàn có thể. Bằng cách lắp thêm bộ truyền động (actuator) điện hoặc khí nén cùng bộ định vị (positioner), bạn có thể điều khiển van từ phòng máy qua PLC.

5. Hệ số Cv quan trọng như thế nào?

Cv là thông số cốt lõi để tính toán kích thước van. Nếu chọn sai Cv, van sẽ không thể điều tiết được dải lưu lượng mong muốn, gây lãng phí hoặc tắc nghẽn hệ thống.

Kết Luận

Van điều tiết lưu lượng không chỉ là một phụ kiện lắp cho có, mà là "trái tim" kiểm soát sự ổn định của toàn bộ hệ thống đường ống. Việc lựa chọn đúng loại van, vật liệu và hệ số Cv không chỉ giúp quy trình vận hành trơn tru mà còn tiết kiệm hàng triệu đồng chi phí bảo trì và điện năng mỗi năm.

Đừng để hệ thống của bạn gặp rủi ro chỉ vì một lựa chọn sai lầm. Hãy đầu tư vào những thiết bị điều tiết chất lượng để cảm nhận sự khác biệt trong từng dòng chảy.
