2 Valves: Giải Pháp Tối Ưu Kiểm Soát Dòng Chảy Trong Công Nghiệp

Vì Sao 2 Valves Được Sử Dụng Rộng Rãi Trong Công Nghiệp?

Trong vận hành thực tế, một hệ thống đường ống dù quy mô lớn hay nhỏ đều có thể đối mặt với những "cơn ác mộng" như: rò rỉ lưu chất gây thất thoát tài sản, áp suất thay đổi đột ngột làm biến dạng thiết bị, hay việc điều tiết lưu lượng không ổn định khiến quy trình sản xuất bị gián đoạn. Nhiều doanh nghiệp hiện nay vẫn đang gặp khó khăn khi chọn sai loại valve, dẫn đến chi phí bảo trì tăng vọt và tuổi thọ hệ thống giảm sút nghiêm trọng.

Để giải quyết triệt để vấn đề này, 2 valves (van 2 cổng) đã trở thành giải pháp tiêu chuẩn và phổ biến nhất. Với thiết kế tối giản nhưng hiệu quả, chúng đóng vai trò là "người gác cổng" tận tụy, giúp kiểm soát dòng chảy một cách chính xác. Bài viết này sẽ phân tích chuyên sâu tại sao van 2 cổng lại là lựa chọn hàng đầu và làm thế nào để bạn chọn được loại van phù hợp nhất cho hệ thống của mình.

2 Valves Là Gì? Kiến Thức Nền Tảng Cần Biết

2 valves (hay còn gọi là 2-way valves) là loại van có cấu tạo cơ bản nhất với hai cổng kết nối: một đầu vào và một đầu ra. Chức năng chính của dòng van này là cho phép, ngăn chặn hoặc điều tiết dòng lưu chất đi qua một đường ống duy nhất.

Cấu tạo cơ bản của một thiết bị van 2 cổng điển hình bao gồm:

• Thân van (Body): Phần khung chính chứa các chi tiết bên trong, thường chịu áp lực trực tiếp.

• Đĩa van (Disc/Plug): Bộ phận tiếp xúc trực tiếp để chặn hoặc mở dòng chảy.

• Trục van (Stem): Truyền mô-men xoắn từ bộ phận điều khiển đến đĩa van.

• Gioăng làm kín (Seat/Seal): Đảm bảo độ kín khít, ngăn chặn rò rỉ khi van ở trạng thái đóng.

Nhờ thiết kế tinh gọn, van 2 cổng có khả năng ứng dụng cực kỳ linh hoạt trong nhiều môi trường khác nhau như: nước sạch, hơi nóng (steam), khí nén, hóa chất và dầu thủy lực. Đây là nền tảng cốt lõi trong mọi sơ đồ kỹ thuật từ dân dụng đến công nghiệp nặng.

Nguyên Lý Hoạt Động Của 2 Valves

Nguyên lý hoạt động của van 2 cổng dựa trên cơ chế thay đổi vị trí của bộ phận đóng ngắt bên trong thân van để thay đổi diện tích mặt cắt ngang của dòng chảy.

1. Trạng thái Mở: Khi bộ điều khiển (tay gạt, điện hoặc khí nén) tác động, đĩa van rời khỏi vị trí đệm, tạo khoảng trống cho lưu chất đi từ cổng vào sang cổng ra.

2. Trạng thái Đóng: Đĩa van được đẩy chặt vào ghế van (seat), tạo ra một vách ngăn vật lý hoàn toàn để chặn đứng dòng chảy.

Tại sao 2-way valve lại giúp tiết kiệm năng lượng và kiểm soát áp suất tốt hơn?

Khác với các dòng van đa ngả (3-way, 4-way) thường gây ra sự sụt giảm áp suất lớn do cấu tạo đường đi phức tạp, van 2 cổng tạo ra một đường dẫn thẳng hoặc ít khúc khuỷu hơn. Điều này giúp giảm thiểu tổn thất áp suất (pressure drop), từ đó giảm tải cho hệ thống bơm và tiết kiệm điện năng vận hành. Hơn nữa, khả năng đóng kín tuyệt đối của chúng giúp duy trì áp suất ổn định ở các phân đoạn hạ nguồn, bảo vệ các thiết bị đo lường nhạy cảm.

Các kiểu vận hành phổ biến hiện nay bao gồm: Tay gạt/Vô lăng (thủ công), Actuator điện (tự động hóa cao), và Actuator khí nén (tốc độ đóng mở cực nhanh).

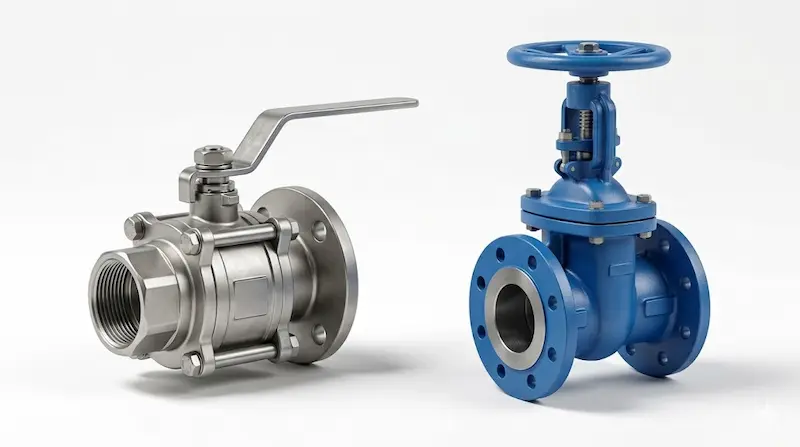

Các Loại  van 2 cổng Phổ Biến Hiện Nay: Phân Tích Chuyên Sâu

Việc lựa chọn loại van 2 cổng nào phụ thuộc hoàn toàn vào mục đích sử dụng: Đóng/mở nhanh hay điều tiết lưu lượng mịn.

1. Ball Valve (Van Bi)

Đây là loại van phổ biến nhất nhờ khả năng đóng mở nhanh (chỉ cần quay 90 độ) và độ kín khít cực cao. Van bi có ưu điểm là tuổi thọ lớn, ít bị mài mòn. Tuy nhiên, chúng không phù hợp để điều tiết lưu lượng vì dễ gây hỏng đệm van khi ở trạng thái mở một nửa.

2. Gate Valve (Van Cổng)

Được thiết kế cho các hệ thống lưu lượng lớn. Khi mở hoàn toàn, cánh van nằm ngoài dòng chảy, giúp tổn thất áp suất gần như bằng không. Nhược điểm là thời gian đóng mở lâu và không dùng để điều tiết.

3. Globe Valve (Van Cầu)

Nếu bạn cần điều tiết lưu lượng với độ chính xác cao, van cầu là lựa chọn số 1. Cấu tạo hình chữ S khiến dòng chảy bị đổi hướng, giúp kiểm soát lưu lượng mịn hơn nhưng sẽ gây sụt áp đáng kể.

4. Butterfly Valve (Van Bướm)

Ưu điểm lớn nhất là gọn nhẹ và chi phí thấp, đặc biệt với các đường ống kích thước lớn (DN100 trở lên). Van bướm chiếm ít không gian lắp đặt nhưng độ kín thường thấp hơn van bi trong môi trường áp suất cao.

5. Solenoid Valve (Van Điện Từ)

Sử dụng lực điện từ để đóng mở, phù hợp cho các hệ thống tự động hóa cần tần suất đóng mở liên tục. Tuy nhiên, chúng thường chỉ dùng cho các đường ống nhỏ và lưu chất sạch.

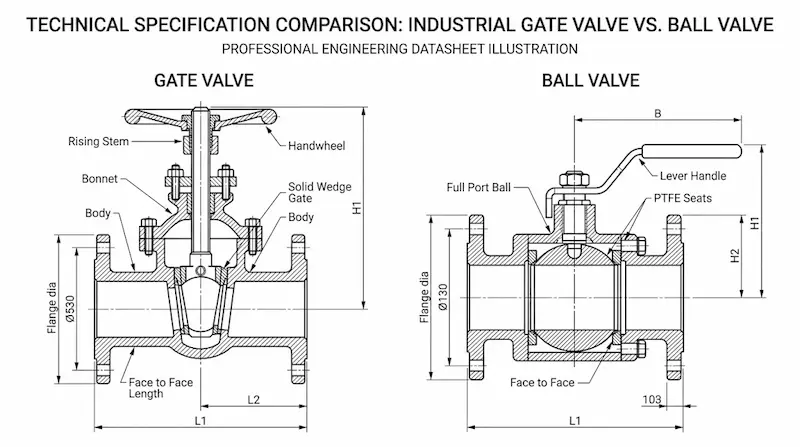

Thông Số Kỹ Thuật Quan Trọng Khi Chọn 2 Valves

Việc chọn sai thông số kỹ thuật không chỉ làm giảm hiệu suất mà còn tiềm ẩn nguy cơ cháy nổ, hư hỏng hệ thống. Bạn cần đặc biệt lưu ý:

• Kích thước (Size): Thường ký hiệu là DN (mm) hoặc Inch. Chọn size van phải khớp với đường ống để tránh hiện tượng thắt nút cổ chai.

• Áp suất làm việc (Pressure Rating): Ký hiệu PN (bar) hoặc Class (ANSI). Sử dụng van quá áp sẽ gây nứt vỡ thân van hoặc rò rỉ gioăng.

• Nhiệt độ (Temperature): Vật liệu gioăng (PTFE, EPDM, Viton) quyết định khả năng chịu nhiệt.

• Kiểu kết nối: Nối ren (cho ống nhỏ), mặt bích (cho ống lớn, chịu áp cao), hoặc nối hàn (cho hệ thống yêu cầu độ kín tuyệt đối).

Bảng tra cứu vật liệu phù hợp theo môi trường:

So Sánh van 2 cổng Với 3-Way Và 4-Way Valves

Hiểu rõ sự khác biệt giúp bạn tránh lãng phí ngân sách vào những thiết bị không cần thiết.

• Cấu tạo: van 2 cổng chỉ có 2 cổng (In-Out). 3-way có 3 cổng, 4-way có 4 cổng.

• Chức năng: van 2 cổng chủ yếu dùng để On/Off hoặc điều tiết đơn thuần. 3-way valves thường dùng để trộn dòng (mix) từ hai nguồn thành một hoặc chuyển hướng dòng chảy (divert) từ một nguồn sang hai nhánh khác nhau.

• Chi phí: Van 2 cổng có giá thành rẻ hơn, lắp đặt và bảo trì dễ dàng hơn nhiều so với các dòng đa ngả phức tạp.

• Mức độ điều khiển: Nếu hệ thống của bạn chỉ là một đường thẳng đơn giản, 2-way valve là giải pháp tối ưu. Chỉ nâng cấp lên 3-way khi bạn có nhu cầu kiểm soát nhiệt độ bằng cách trộn nước nóng/lạnh hoặc cần luân chuyển dòng chảy giữa hai bồn chứa.

Insight chuyên gia: “Đừng phức tạp hóa hệ thống nếu không cần thiết. 80% các ứng dụng công nghiệp đạt hiệu quả cao nhất khi sử dụng van 2 cổng chất lượng thay vì các dòng van đa ngả đắt tiền.”

Ứng Dụng Thực Tế Của 2 Valves Trong Công Nghiệp

Sự hiện diện của van 2 cổng gần như bao phủ mọi ngóc ngách của nền sản xuất:

1. Hệ thống HVAC: Sử dụng van cầu hoặc van bi 2 ngả để điều tiết nước lạnh trong các dàn trao đổi nhiệt (FCU/AHU), giúp duy trì nhiệt độ tòa nhà ổn định.

2. Nhà máy xử lý nước: Kiểm soát lưu lượng nước thô và hóa chất xử lý. Tại đây, van bướm và van cổng 2 ngả là "nhân vật chính".

3. Hệ thống khí nén: Sử dụng Solenoid valve để đóng mở khí cho các xi lanh hành trình trong dây chuyền lắp ráp tự động.

4. Ngành thực phẩm & Dược phẩm: Sử dụng van màng (Diaphragm valve) hoặc van bi vi sinh bằng Inox 316L để đảm bảo không có "điểm chết" gây vi khuẩn.

5. Dầu khí và Hóa chất: Kiểm soát áp suất cao và dòng lưu chất có tính ăn mòn cực mạnh.

Những Sai Lầm Thường Gặp Khi Sử Dụng van 2 cổng

Dựa trên kinh nghiệm thực chiến, dưới đây là những sai lầm khiến doanh nghiệp "đốt tiền":

• Chọn sai vật liệu: Dùng van gang cho nước biển hoặc hóa chất sẽ khiến van bị ăn mòn và thủng thân chỉ sau vài tháng.

• Bỏ qua thông số Delta P (Sụt áp): Chọn van quá nhỏ so với lưu lượng cần thiết làm tăng tổn thất áp suất, khiến bơm phải hoạt động quá công suất.

• Lắp ngược chiều: Một số loại van 2 cổng (như van cầu, van một chiều tích hợp) có hướng dòng chảy bắt buộc. Lắp ngược sẽ gây rung lắc, tiếng ồn và hỏng đĩa van.

• Thiếu lọc y (Y-Strainer) phía trước: Cặn bẩn, xỉ hàn trong đường ống là "kẻ thù" số 1 làm trầy xước gioăng làm kín, gây ra hiện tượng van đóng không kín (rò rỉ trong).

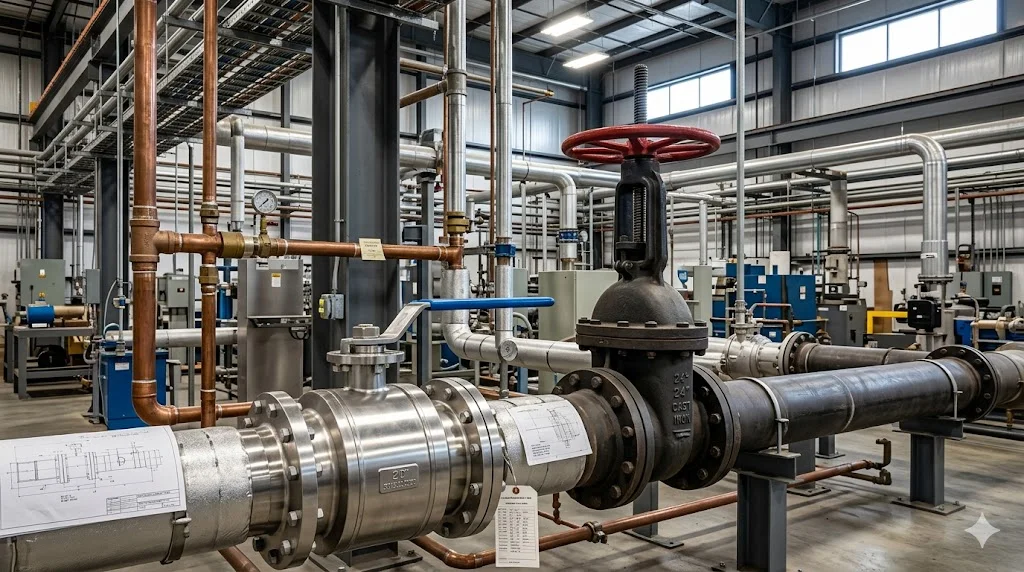

Hướng Dẫn Chọn van 2 cổng Phù Hợp: Checklist Chuyên Gia

Để sở hữu một hệ thống vận hành trơn tru, hãy đi theo quy trình 5 bước sau:

• Bước 1: Xác định môi trường lưu chất. (Nước, hơi, khí hay hóa chất? Có độ nhớt hay hạt rắn không?)

• Bước 2: Xác định áp suất tối đa và nhiệt độ làm việc. (Luôn chọn van có thông số cao hơn thực tế ít nhất 20%).

• Bước 3: Chọn vật liệu thân và gioăng. (Ưu tiên Inox cho môi trường sạch, Gang cho nước công nghiệp).

• Bước 4: Quyết định phương thức vận hành. (Cần điều khiển từ xa hay chỉ cần đóng mở bằng tay?).

• Bước 5: Kiểm tra tiêu chuẩn kết nối. (Mặt bích tiêu chuẩn JIS, ANSI hay DIN? Ren NPT hay BSP?).

Mẹo bảo trì: Hãy lên lịch kiểm tra gioăng và bôi trơn trục van mỗi 6 tháng. Đặc biệt, việc lắp đặt một bộ lọc (filter) ngay trước cụm 2 valves sẽ giúp kéo dài tuổi thọ thiết bị lên gấp 2-3 lần.

Câu Hỏi Thường Gặp Về van 2 cổng (FAQ)

1. 2 valves dùng cho môi trường nào tốt nhất?

Van 2 cổng hoạt động hiệu quả nhất trong các môi trường lưu chất ổn định như nước sạch, khí nén, hơi nóng và dầu. Tuy nhiên, cần chọn đúng vật liệu (Inox, Đồng, Nhựa) để tương thích với tính chất hóa học của lưu chất đó.

2. 2-way valve và ball valve có giống nhau không?

Không hoàn toàn. "2-way" là thuật ngữ chỉ số lượng cổng (2 cổng), còn "Ball valve" là chỉ cấu tạo bên trong (dạng bi). Một chiếc Ball valve có thể là loại 2 cổng, 3 cổng hoặc 4 cổng.

3. Khi nào nên dùng valve điều khiển điện thay vì tay gạt?

Nên dùng valve điện khi vị trí lắp đặt khó tiếp cận, hệ thống cần tự động hóa theo cảm biến (áp suất, nhiệt độ) hoặc khi cần đóng mở đồng loạt nhiều van cùng lúc từ phòng điều khiển.

4. Làm sao chọn đúng kích thước (size) valve?

Bạn không nên chọn size van dựa trên kích thước ống một cách cảm tính. Hãy dựa vào chỉ số $C_v$ (hệ số lưu lượng) của van để đảm bảo lưu lượng đi qua đáp ứng nhu cầu sản xuất mà không gây sụt áp quá mức.

Kết Luận

Việc hiểu rõ về 2 valves không chỉ giúp kỹ sư tối ưu hóa quy trình vận hành mà còn giúp doanh nghiệp tiết kiệm hàng tỷ đồng chi phí bảo trì và thay thế hàng năm. Từ việc chọn đúng loại van bi cho tác vụ đóng mở nhanh, đến van cầu cho việc điều tiết chính xác, mỗi lựa chọn đều đóng góp vào sự bền vững của hệ thống.
