Van Cửa Phai: Giải Pháp Kiểm Soát Dòng Chảy Toàn Diện Cho Hệ Thống Thủy Lợi và Xử Lý Nước

Trong các hệ thống hạ tầng thủy lợi, thoát nước đô thị và xử lý nước thải công nghiệp, việc kiểm soát mực nước và lưu lượng dòng chảy luôn là bài toán hóc búa đối với các kỹ sư. Tình trạng rò rỉ, kẹt cửa van hay hư hỏng do ăn mòn không chỉ gây lãng phí tài nguyên nước mà còn tạo ra những rủi ro ngập úng nghiêm trọng mỗi khi có biến đổi thời tiết cực đoan. Lúc này, van cửa phai nổi lên như một "chốt chặn" không thể thay thế, giúp quản lý dòng chảy một cách chủ động và hiệu quả. Tuy nhiên, để đảm bảo thiết bị hoạt động bền bỉ trong môi trường khắc nghiệt, người vận hành cần nắm rõ các tiêu chuẩn kỹ thuật khắt khe. Bài viết này sẽ đi sâu vào phân tích từ cấu tạo, nguyên lý, các loại vật liệu tối ưu cho đến kinh nghiệm lắp đặt và bảo trì chuyên nghiệp.

1. Van cửa phai là gì? Định nghĩa và tầm quan trọng

Van cửa phai (hay còn gọi là cống phai, cửa phai kiểm soát nước) là thiết bị cơ khí chuyên dụng được sử dụng để đóng/mở hoặc điều tiết lưu lượng dòng chảy trong các hệ thống kênh mương, cống xả, cửa thu nước tại các hồ chứa hoặc trạm xử lý nước thải.

Khác với các dòng van đường ống như van bi, van cổng hay van bướm – vốn vận hành trong môi trường kín có áp suất cao – cống phai lại được thiết kế đặc thù để làm việc trong các không gian mở, môi trường ngập nước liên tục, nơi có lưu lượng cực lớn nhưng áp lực tĩnh lại tương đối thấp.

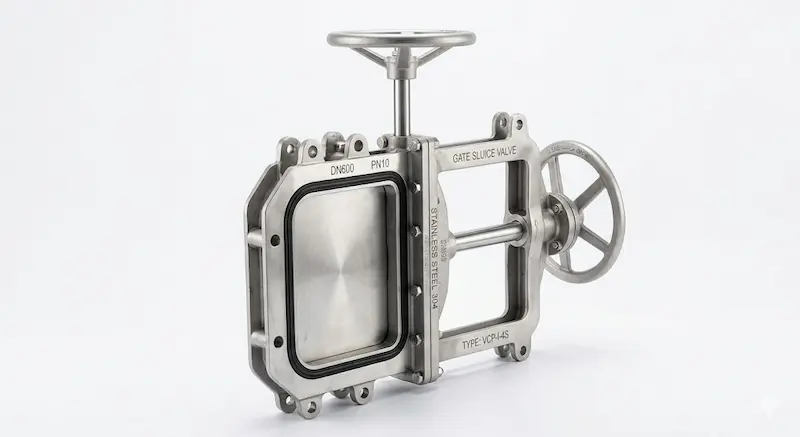

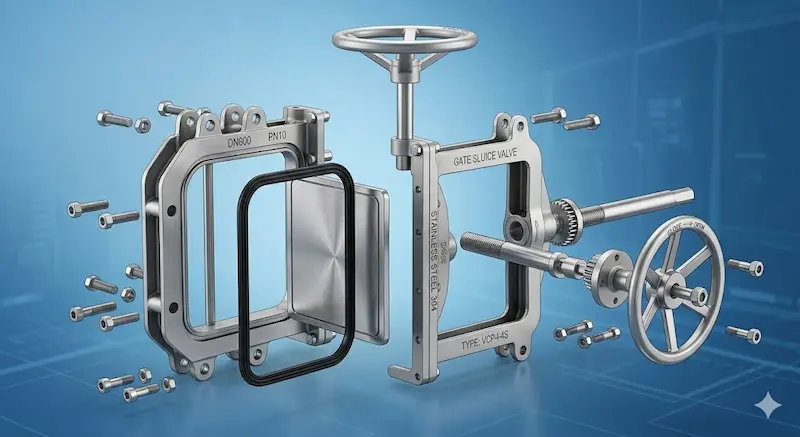

Cấu tạo cơ bản của một bộ cống phai tiêu chuẩn:

• Thân van (Khung van): Được thiết kế cố định vào kết cấu bê tông, đóng vai trò là ray dẫn hướng cho cánh cửa.

• Cửa van (Cánh van): Thành phần chính ngăn chặn hoặc cho phép dòng nước đi qua.

• Trục nâng (Trục vít): Thiết bị truyền lực, kết nối bộ truyền động với cánh cửa để thực hiện thao tác nâng hạ.

• Hệ thống gioăng kín (Seal): Được làm từ cao su EPDM hoặc các vật liệu chịu mài mòn, bố trí quanh khung cửa để ngăn nước rò rỉ.

• Bộ truyền động: Bao gồm vô lăng tay quay, motor điện hoặc hệ thống thủy lực, cho phép vận hành thủ công hoặc tự động từ xa.

Điểm làm nên sự khác biệt của cống phai chính là khả năng làm việc với rác thải, bùn lầy và các vật thể trôi nổi trong nước mà không bị kẹt, điều mà các dòng van đường ống thông thường hoàn toàn thất bại.

2. Nguyên lý hoạt động và tầm quan trọng của độ kín

Cơ chế nâng hạ cánh cửa

Nguyên lý hoạt động của cống phai rất trực quan: khi bộ truyền động quay, trục vít sẽ tịnh tiến theo phương thẳng đứng (hoặc góc nghiêng), kéo theo cánh cửa trượt dọc theo ray dẫn hướng được lắp sẵn trên thân van. Sự di chuyển này tạo ra một "màn chắn" di động, kiểm soát hoàn toàn diện tích tiết diện của kênh mương hoặc cống.

Vì sao độ kín lại là tiêu chuẩn sống còn?

Nhiều người lầm tưởng rằng cống phai dùng trong kênh mương thì không cần quá kín. Tuy nhiên, trong các bể xử lý nước thải hoặc các cửa ngăn triều, độ kín khít cao là yếu tố quyết định:

1. Tránh thất thoát nước: Trong thủy lợi, nước là tài nguyên. Sự rò rỉ nhỏ cũng có thể làm thất thoát hàng ngàn mét khối nước mỗi ngày.

2. Chống ngập triều cường: Tại các cửa cống ven biển, van cần ngăn chặn tuyệt đối nước mặn tràn vào trong khi triều dâng.

3. Kiểm soát xử lý: Trong bể xử lý nước thải, độ kín giúp phân tách các giai đoạn xử lý, đảm bảo nước thải chưa qua xử lý không bị rò rỉ vào dòng nước sạch.

3. Phân loại van cửa phai: Lựa chọn dựa trên vật liệu và kết cấu

Để tối ưu hóa chi phí và hiệu quả đầu tư, chúng ta cần phân loại van dựa trên nhu cầu sử dụng:

Phân loại theo vật liệu:

• Cống phai inox (Inox 304/316): Đây là "tiêu chuẩn vàng" trong ngành xử lý nước. Inox không bị oxy hóa dưới tác động của hóa chất, nước thải có độ pH biến động. Inox 316 còn có khả năng kháng muối mặn, là lựa chọn bắt buộc cho các vùng ven biển.

• Cống phai gang: Thường được dùng cho các hệ thống thủy lợi lớn, kênh dẫn nước sạch. Gang có độ cứng cao, chịu lực tốt và giá thành rẻ hơn inox. Tuy nhiên, cần được sơn phủ epoxy chống rỉ sét định kỳ.

Phân loại theo kết cấu lắp đặt:

• Dạng âm tường (Flush-mounted): Được bắt vít trực tiếp vào mặt phẳng bê tông. Đây là dạng phổ biến nhất nhờ tính thẩm mỹ và độ chắc chắn cao.

• Dạng lắp kênh hở (Channel-mounted): Thiết kế với các rãnh ray trượt hai bên, cho phép lắp đặt vào lòng kênh một cách nhanh chóng mà không cần nhiều công đoạn bê tông phức tạp.

• Dạng van trượt (Slide gate): Thích hợp cho các bể chứa, nơi cửa van di chuyển hoàn toàn theo chiều dọc.

Insight chuyên gia: Khi lựa chọn vật liệu, hãy nhìn vào Tuổi thọ dự án. Nếu dự án có thời hạn vận hành trên 20 năm, việc đầu tư vào van cửa phai inox sẽ giúp tiết kiệm chi phí bảo trì và thay thế gấp nhiều lần so với gang, bởi inox hầu như không bị ăn mòn theo thời gian.

4. Các thông số kỹ thuật then chốt khi đặt hàng

Việc chọn sai thông số không chỉ gây lãng phí mà còn làm hệ thống vận hành không ổn định. Dưới đây là những thông số bạn cần cung cấp cho nhà sản xuất:

1. Khẩu độ kênh/cống (Kích thước thông thủy): Cần đo chiều rộng (W) và chiều cao (H) thực tế của lòng kênh. Sai số dù chỉ 5mm cũng có thể khiến van không lọt.

2. Mực nước áp lực (Head): Độ sâu của nước từ mặt van đến mực nước cao nhất. Áp lực nước sẽ quyết định độ dày của cánh cửa van.

3. Vật liệu gioăng: Nước thải công nghiệp cần gioăng cao su chịu dầu, nước thải sinh hoạt cần gioăng EPDM chịu bền.

4. Cơ cấu vận hành:

   • Tay quay: Dùng cho cửa nhỏ (R < 1m), tiết kiệm chi phí.

   • Motor điện: Dùng cho cửa lớn hoặc các trạm điều khiển từ xa (SCADA).

   • Hệ thống thủy lực: Dùng cho cửa van cần đóng mở cực nhanh khi có sự cố.

5. So sánh cống phai và van cổng: Khi nào dùng cái nào?

Nhiều khách hàng thường nhầm lẫn giữa hai loại van này. Dưới đây là bảng phân biệt chi tiết:

Tại sao không thể thay thế van cổng bằng cống phai?

Trong các đường ống áp lực cao, nước tạo ra lực đẩy lên cánh van rất lớn. Cống phai được thiết kế dạng tấm phẳng, không thể chịu được áp lực này và sẽ bị cong vênh ngay lập tức. Ngược lại, van cổng có thiết kế nêm, giúp ép chặt cánh van vào thân, chịu được áp lực lớn từ bên trong đường ống. Do đó, hãy luôn chọn đúng thiết bị cho đúng môi trường.

6. Những sai lầm phổ biến khi lựa chọn và sử dụng van cửa phai

1. Sai lầm về tính toán lưu lượng: Chọn van quá nhỏ so với khẩu độ cống dẫn đến hiện tượng nước tràn bờ, hoặc van quá lớn gây lãng phí đầu tư.

2. Không chú trọng bảo trì gioăng: Gioăng là bộ phận "yếu" nhất. Sau vài năm, gioăng bị lão hóa hoặc dính bùn đất, nếu không thay thế, van sẽ mất hoàn toàn chức năng ngăn nước.

3. Lắp đặt sai độ đồng tâm: Chỉ cần khung van bị nghiêng 1 độ, trục vít sẽ bị lệch, gây kẹt hoặc làm hỏng bộ truyền động chỉ sau vài lần vận hành.

4. Sử dụng motor không đủ công suất: Nhiều nhà thầu cố tình dùng motor công suất thấp để giảm chi phí, khiến van thường xuyên bị kẹt giữa chừng khi cửa van bị nặng do cặn bẩn bám.

Hệ quả: Những sai lầm này dẫn đến tình trạng van bị "đơ", rò rỉ nước liên tục, và chi phí sửa chữa khắc phục sự cố thường cao gấp 3-4 lần chi phí lắp đặt ban đầu.

7. Checklist kỹ thuật chọn lựa và lắp đặt cống phai chuyên nghiệp

Để hệ thống vận hành hoàn hảo, hãy tuân thủ checklist dưới đây:

Bước 1: Khảo sát thực địa

• Đo đạc lòng kênh, cống.

• Kiểm tra mặt bằng bê tông có phẳng không (nếu không phẳng phải xử lý bề mặt trước khi lắp).

Bước 2: Lựa chọn thiết bị

• Xác định môi chất (nước thải, nước biển, nước sạch).

• Tính toán áp lực nước lớn nhất.

• Chọn vật liệu inox (thường khuyên dùng 304/316).

• Chọn kiểu vận hành phù hợp (ưu tiên có tích hợp cơ chế đóng mở khẩn cấp).

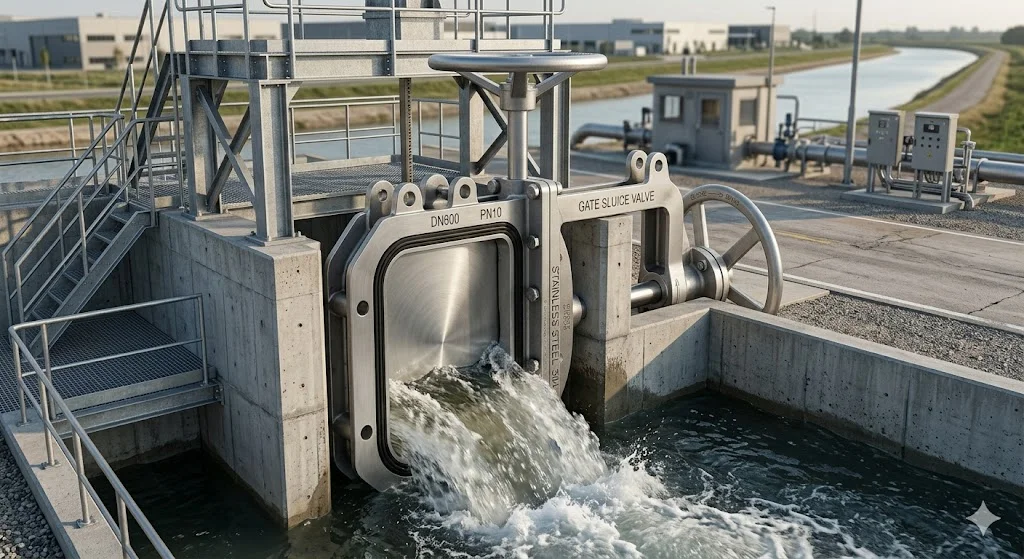

Bước 3: Lắp đặt đúng kỹ thuật

• Sử dụng bulong inox để bắt cố định thân van.

• Dùng hóa chất cấy thép (nếu cần) để đảm bảo độ bám với bê tông.

• Kiểm tra độ đồng tâm: Dùng thước thủy chuẩn kiểm tra khung van theo cả phương đứng và phương ngang.

• Chạy thử: Vận hành ít nhất 5 chu kỳ đóng mở trước khi bàn giao.

Bước 4: Bảo trì định kỳ

• Vệ sinh ray: Loại bỏ bùn đất, rác bám trên ray dẫn hướng hàng tháng.

• Bôi trơn: Tra mỡ lithium cho trục vít (trục nâng).

• Kiểm tra gioăng: Nếu thấy nước rò rỉ, cần điều chỉnh lại áp lực ép của gioăng hoặc thay mới ngay.

8. Tại sao bùn đất là "kẻ thù" của van cửa phai?

Một vấn đề chuyên sâu cần lưu ý là tích tụ cặn bùn. Trong môi trường nước thải hoặc thủy lợi, bùn đất thường bám vào các rãnh ray trượt. Khi đóng van, cánh cửa không thể xuống hết hành trình do bị bùn ngăn cản. Điều này khiến gioăng bị chèn ép không đều, gây biến dạng và dẫn đến rò rỉ.

Lời khuyên: Nên lắp đặt các tấm chắn bùn (mud guard) ở phần đáy cửa van hoặc sử dụng thiết kế tự làm sạch (self-cleaning design) đối với các hệ thống nước thải có nồng độ bùn cao.

9. Câu hỏi thường gặp (FAQ)

1. Van cửa phai có dùng cho nước biển được không?

Có, nhưng bạn bắt buộc phải dùng vật liệu inox 316 hoặc 316L. Các loại inox 304 hoặc gang sẽ bị ăn mòn chỉ trong thời gian ngắn do clorua trong nước biển.

2. Cống phai khác van cổng như thế nào?

Khác biệt lớn nhất là môi trường: van cửa cho kênh hở, van cổng cho đường ống kín. Van cửa dùng để chặn dòng diện tích lớn, van cổng dùng để điều tiết hoặc đóng ngắt lưu lượng trong ống.

3. Bao lâu nên bảo trì van cửa một lần?

Định kỳ 6 tháng. Với môi trường khắc nghiệt như nước thải công nghiệp, nên kiểm tra 3 tháng/lần.

4. Nên dùng tay quay hay motor điện?

Nếu bạn là người vận hành đơn lẻ tại khu vực không có điện, tay quay là bắt buộc. Tuy nhiên, nếu là trạm bơm lớn, nên ưu tiên motor điện để đảm bảo tính kịp thời khi có lũ hoặc sự cố.

5. Van cửa inox có đắt không?

Đắt hơn gang khoảng 40-60%. Tuy nhiên, xét về vòng đời sản phẩm (20-30 năm), van inox rẻ hơn vì gần như không tốn chi phí bảo trì bề mặt như sơn phủ chống rỉ.

10. Kết luận

Việc ứng dụng van cửa phai một cách bài bản không chỉ là yếu tố kỹ thuật, mà còn là giải pháp bảo vệ hạ tầng, tiết kiệm tài nguyên nước và đảm bảo an toàn cho khu dân cư. Từ việc lựa chọn đúng vật liệu inox 304/316, tính toán chính xác áp lực, cho đến việc thực hiện bảo trì định kỳ, mỗi khâu đều đóng vai trò quan trọng quyết định đến tuổi thọ của cả công trình.

Đừng để một chi tiết nhỏ như gioăng kín hay chất liệu khung van làm ảnh hưởng đến hiệu suất toàn hệ thống. Hãy đầu tư một cách thông thái ngay từ đầu để tận hưởng sự vận hành trơn tru và bền bỉ.

Nếu dự án của bạn đang cần một giải pháp van cửa đạt chuẩn quốc tế, từ khâu thiết kế đến thi công lắp đặt, đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng đồng hành. Chúng tôi cung cấp các dòng van được sản xuất theo tiêu chuẩn khắt khe, cam kết độ kín tuyệt đối và bảo hành dài hạn.
