Van Cổng Dao: Giải Pháp Chống Tắc Nghẽn Tối Ưu Cho Hệ Thống Bùn Và Nước Thải

Trong các hệ thống công nghiệp xử lý lưu chất đặc, việc kiểm soát dòng chảy luôn là một bài toán hóc búa đối với các kỹ sư. Những loại van truyền thống thường dễ dàng bị "bó cứng" khi đối mặt với bùn đặc, cặn rắn hay các hỗn hợp sệt (slurry). Tình trạng kẹt van, rò rỉ lưu chất không chỉ gây gián đoạn quy trình sản xuất mà còn làm tăng vọt chi phí bảo trì, thậm chí dẫn đến hư hỏng toàn bộ hệ thống đường ống.

Để giải quyết triệt để những thách thức này, van cổng dao (còn gọi là knife gate valve) đã trở thành thiết bị thiết yếu trong các nhà máy xử lý nước thải, khai khoáng và sản xuất giấy. Với thiết kế lưỡi dao sắc bén và khả năng "cắt" dòng lưu chất, loại van dao công nghiệp này mang lại hiệu suất vận hành bền bỉ mà các dòng van khác không thể so sánh được.

Vì Sao Hệ Thống Bùn Và Nước Thải Cần Van Cổng Dao?

Trong môi trường chứa cặn rắn, hạt mài mòn hay bùn đặc, các dòng van cổng thông thường sẽ nhanh chóng gặp phải hiện tượng lắng đọng tại rãnh van. Khi bạn cố tình đóng van, các tạp chất này sẽ bị nghiền nát hoặc chèn ép vào bộ phận làm kín (seat), gây ra hư hỏng bề mặt và làm van không thể đóng kín hoàn toàn. Điều này dẫn đến hậu quả:

• Rò rỉ lưu chất: Gây mất an toàn vệ sinh và lãng phí nguyên liệu.

• Dừng hệ thống (Downtime): Việc tháo dỡ van để vệ sinh cặn bùn gây đình trệ sản xuất nghiêm trọng.

• Tăng chi phí: Thay thế các bộ phận làm kín bị mòn do ma sát với hạt rắn thường xuyên.

Chính vì thế, van bùn công nghiệp (knife gate valve) với thiết kế đĩa van dạng lưỡi dao mỏng được phát triển để xuyên qua các lớp cặn, đảm bảo dòng chảy được đóng ngắt dứt khoát và hiệu quả.

Van Cổng Dao Là Gì?

Van cổng dao là dòng van công nghiệp chuyên dụng được thiết kế với đĩa van có dạng một tấm kim loại sắc bén (lưỡi dao). Khi vận hành, lưỡi dao này di chuyển thẳng đứng, cắt qua dòng lưu chất và khớp vào phần làm kín để đóng dòng chảy. Đây là giải pháp tối ưu nhất cho các lưu chất có độ đặc cao, chứa tạp chất hoặc hạt rắn như bùn, bột giấy, xi măng, hay nước thải sinh hoạt.

Đặc điểm nổi bật của knife gate valve:

• Full port: Thiết kế toàn phần giúp lưu chất đi qua dễ dàng, hạn chế tối đa sự lắng đọng cặn trong thân van.

• Khả năng tự làm sạch: Khi đóng van, lưỡi dao đẩy mọi tạp chất ra khỏi rãnh van, ngăn chặn hiện tượng tắc nghẽn.

• Vật liệu bền bỉ: Thường được chế tạo từ inox hoặc gang chịu mài mòn để đối phó với các lưu chất có tính chất khắc nghiệt.

Nguyên Lý Hoạt Động Của knife gate valve

Knife gate valve hoạt động dựa trên chuyển động tịnh tiến của lưỡi dao. Khi bộ truyền động (tay quay, khí nén, hoặc điện) được kích hoạt, đĩa van sẽ di chuyển theo phương thẳng đứng, xuyên qua dòng lưu chất.

• Khi đóng: Lưỡi dao đi xuống, ép sát vào lớp gioăng làm kín (seat). Nhờ độ sắc của mép dao, nó dễ dàng "cắt" qua các hạt rắn hoặc bùn đặc, đảm bảo không có vật cản nào kẹt lại giữa đĩa van và thân van.

• Khi mở: Lưỡi dao được rút hoàn toàn ra khỏi lộ trình dòng chảy, tạo ra một không gian thông suốt (full bore), giúp lưu lượng đạt tối đa và áp suất được bảo toàn.

Tại sao knife gate valve chống kẹt tốt? Nhờ vào độ hở cực nhỏ giữa đĩa van và thân, đồng thời mép dao có khả năng gạt cặn, van không để lại không gian cho tạp chất lưu trú. Tuy nhiên, cũng chính vì cơ chế đóng ngắt dứt khoát này, loại van này không được khuyến khích sử dụng cho việc điều tiết lưu lượng (nằm ở vị trí trung gian), vì dòng chảy tốc độ cao sẽ gây rung chấn và mòn đĩa van.

Các Loại Van Cổng Dao Phổ Biến

Để đáp ứng các yêu cầu lắp đặt khác nhau, knife gate valve được phân chia theo cấu tạo và phương thức điều khiển:

Phân loại theo thiết kế:

• Knife gate valve ty nổi (Rising Stem): Trạng thái đóng/mở được thể hiện rõ ràng qua vị trí của ty van, giúp người vận hành quan sát dễ dàng.

• Knife gate valve ty chìm (Non-rising Stem): Ty van nằm trong thân, giúp tiết kiệm không gian lắp đặt, phù hợp cho những vị trí hẹp.

Phân loại theo bộ truyền động:

• Knife gate valve điều khiển khí nén: Phản ứng nhanh, phù hợp cho hệ thống tự động hóa trong các nhà máy xử lý nước thải.

• Knife gate valve điều khiển điện: Cho phép điều khiển từ xa, kiểm soát đóng mở bằng tín hiệu PLC.

• Vật liệu thân: Knife gate valve inox (cho môi trường ăn mòn, thực phẩm) và Knife gate valve gang (cho các ứng dụng công nghiệp thông thường với chi phí tối ưu).

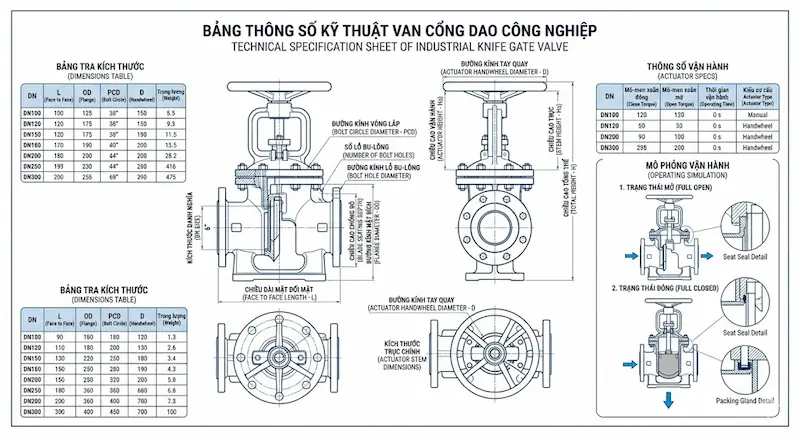

Thông Số Kỹ Thuật Quan Trọng

Để đảm bảo hiệu suất, khi lựa chọn knife gate valve, kỹ sư cần chú ý:

• Kích thước (DN): Dao động từ DN50 đến DN1000+, tùy thuộc vào quy mô đường ống.

• Áp suất làm việc: Thường là PN10 hoặc PN16. Cần kiểm tra áp lực thực tế để chọn loại thân van phù hợp.

• Vật liệu thân & Lưỡi dao: Inox 304/316 là tiêu chuẩn để đảm bảo khả năng chống mài mòn và ăn mòn hóa chất.

• Kiểu kết nối: Wafer (kẹp giữa hai mặt bích) là phổ biến nhất vì thiết kế mỏng, tiết kiệm diện tích.

Lưu ý: Phần seat (gioăng làm kín) là trái tim của van. Nếu lưu chất chứa hạt cứng lớn, hãy chọn seat bằng vật liệu kim loại-kim loại thay vì cao su để kéo dài tuổi thọ.

Van Cổng Dao Và Van Cổng Thường Khác Nhau Thế Nào?

Insight: Trong các hệ thống wastewater system, việc sử dụng van cổng thường là sai lầm phổ biến nhất, dẫn đến việc phải thay thế toàn bộ chỉ sau vài tháng. Knife gate valve được thiết kế chính xác để vượt qua những khiếm khuyết này.

Vì Sao Van Cổng Dao Phù Hợp Với Lưu Chất Đặc?

Slurry và nước thải không chỉ có độ đặc lớn mà thường chứa các tạp chất rắn như rác, đá, hoặc sợi. Thiết kế của knife gate valve giải quyết ba vấn đề cốt lõi:

1. Loại bỏ không gian chết: Không có khe hở nơi bùn có thể lắng đọng.

2. Cắt đứt dòng: Lưỡi dao sắc đảm bảo vật thể lạ không thể làm gián đoạn quá trình đóng van.

3. Độ bền: Vật liệu inox chịu được sự mài mòn liên tục từ dòng lưu chất di chuyển ở vận tốc cao.

Đây chính là lý do các hệ thống slurry công nghiệp ưu tiên tuyệt đối loại van này.

Ứng Dụng Thực Tế

• Nhà máy xử lý nước thải: Kiểm soát bùn thải, nước thải thô.

• Công nghiệp giấy và bột giấy: Xử lý hỗn hợp bột giấy đặc, có tính xơ.

• Ngành xi măng & Khai khoáng: Vận chuyển khoáng sản dạng lỏng hoặc bột.

• Nhà máy hóa chất: Kiểm soát hóa chất có tính ăn mòn cao.

• Sản xuất thực phẩm: Xử lý nước thải từ các nhà máy thực phẩm.

Những Sai Lầm Thường Gặp Khi Chọn Van

• Chọn vật liệu không đúng: Dùng van gang cho lưu chất có tính axit sẽ làm van hỏng chỉ sau vài ngày.

• Không chú ý áp suất: Sử dụng van PN10 cho hệ thống áp suất cao sẽ dẫn đến nứt thân.

• Vận hành sai cách: Để van ở trạng thái mở hé quá lâu, gây mài mòn lưỡi dao.

• Bỏ qua bảo trì: Quên bôi trơn ty van hoặc vệ sinh seat dẫn đến kẹt van theo thời gian.

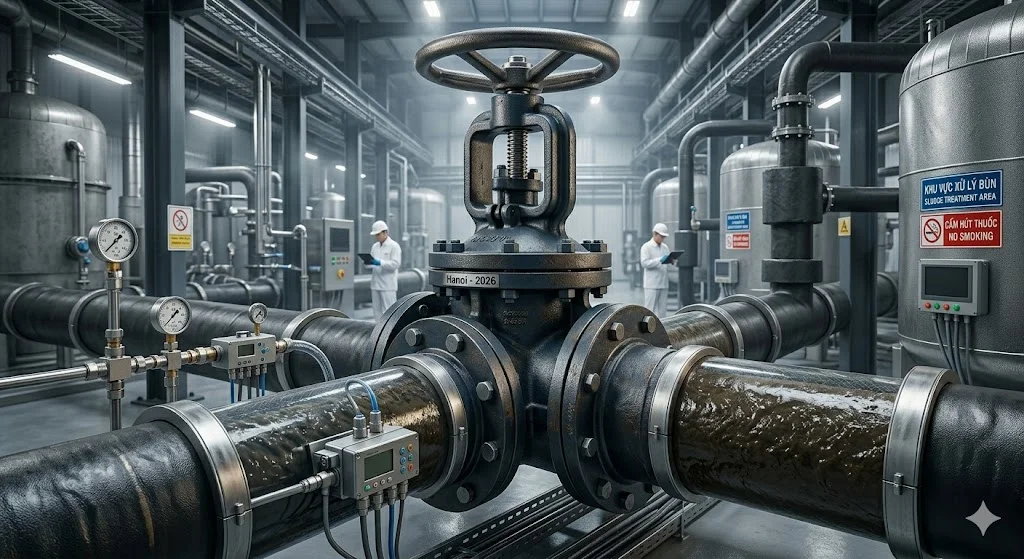

Hướng Dẫn Lắp Đặt Và Bảo Trì

1. Lắp đặt: Đảm bảo van được lắp đúng chiều mũi tên dòng chảy (nếu có yêu cầu). Khoảng cách giữa các mặt bích phải đủ để không gây biến dạng thân van.

2. Vận hành: Chỉ nên đóng mở hoàn toàn. Không dùng van để tiết lưu.

3. Vệ sinh: Định kỳ xả cặn trong thân van (nếu van có cổng xả).

4. Bôi trơn: Ty van và bộ phận truyền động cần được bôi trơn định kỳ 6 tháng/lần.

FAQ: Câu Hỏi Thường Gặp Về knife gate valve

1. Van cổng dao dùng cho lưu chất nào?

Van chuyên dùng cho bùn, nước thải, bột giấy, xi măng, khoáng sản dạng lỏng và các lưu chất có độ đặc cao.

2. Knife gate valve khác van cổng thường thế nào?

Knife gate valve có đĩa van dạng tấm sắc nhọn để cắt tạp chất, trong khi van cổng thường dùng đĩa nêm kín, dễ bị kẹt nếu có cặn.

3. Knife gate valve có chịu áp cao không?

Van này thường được thiết kế cho áp suất trung bình (PN10-PN16). Với các ứng dụng áp cao đặc biệt, cần sử dụng các model gia cường riêng.

4. Nên chọn Knife gate valve inox hay gang?

Chọn inox nếu môi trường có tính ăn mòn hóa chất cao hoặc cần độ bền lâu dài; chọn gang nếu cần tối ưu chi phí cho hệ thống nước thải công nghiệp.

5. Knife gate valve khí nén hoạt động ra sao?

Van sử dụng xy-lanh khí nén để đẩy lưỡi dao lên xuống, giúp đóng mở cực nhanh và phù hợp với hệ thống điều khiển tự động.

Kết Luận

Van cổng dao thực sự là "vũ khí" đắc lực trong việc kiểm soát các hệ thống bùn đặc, slurry và nước thải đầy tạp chất. Với khả năng cắt cặn hiệu quả, thiết kế thông minh giúp chống tắc nghẽn và độ bền vật liệu cao, loại van này đảm bảo hiệu suất vận hành ổn định cho mọi nhà máy.

Việc đầu tư đúng loại knife gate valve không chỉ giúp doanh nghiệp tránh được các sự cố đình trệ sản xuất mà còn tối ưu hóa chi phí bảo trì đáng kể. Hãy luôn cân nhắc kỹ về loại lưu chất, nồng độ cặn và áp suất hệ thống trước khi quyết định chọn mua. Đây chính là bước đầu tiên để bảo vệ toàn bộ hạ tầng kỹ thuật của bạn bền bỉ cùng thời gian.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van cổng dao .
