Gate valve 3 4: Giải Pháp Kiểm Soát Dòng Chảy Tối Ưu Cho Đường Ống DN20

Trong thiết kế và vận hành các hệ thống đường ống, từ công trình dân dụng đến các dây chuyền công nghiệp nhẹ, việc kiểm soát lưu lượng là yếu tố quyết định hiệu suất. Một hệ thống nước ổn định hay một đường ống khí nén an toàn không thể thiếu các thiết bị khóa dòng chất lượng. Trong đó, gate valve 3 4 (hay còn gọi là van cổng 3/4 inch) nổi lên như một giải pháp tin cậy nhờ khả năng đóng mở ổn định và cấu tạo vững chắc.

Nhiều người dùng thường gặp phải tình trạng rò rỉ nước tại vị trí lắp đặt, sụt giảm áp suất đầu nguồn hoặc van bị kẹt cứng sau một thời gian ngắn vận hành. Những vấn đề này hầu hết xuất phát từ việc lựa chọn thiết bị không phù hợp với tiêu chuẩn kỹ thuật hoặc vật liệu không tương thích với lưu chất. Để giải quyết triệt để, việc hiểu rõ vai trò và cách ứng dụng đúng gate valve DN20 là điều cực kỳ cần thiết. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật để giúp bạn đưa ra lựa chọn tối ưu nhất.

Vì Sao Gate Valve 3/4 Được Dùng Phổ Biến Trong Đường Ống?

Trong các hệ thống đường ống, van khóa nước DN20 thường được coi là kích thước tiêu chuẩn cho các đường nhánh hoặc thiết bị đầu cuối. Gate valve 3 4 inch là linh kiện then chốt đảm bảo dòng chảy được kiểm soát một cách toàn diện. Thực tế vận hành cho thấy, khi hệ thống yêu cầu độ kín khít cao trong trạng thái đóng và khả năng cho phép dòng chảy đi qua tối đa khi mở, thì van cổng luôn là ứng cử viên hàng đầu.

Việc chọn sai thiết bị ở kích thước này thường dẫn đến những hệ lụy khó khắc phục:

• Rò rỉ: Do gioăng làm kín không đạt chuẩn hoặc thân van bị biến dạng dưới áp lực.

• Sụt giảm áp suất: Van có thiết kế cản trở dòng chảy lớn sẽ gây tổn thất năng lượng đáng kể cho máy bơm.

• Kẹt van: Vấn đề phổ biến nhất ở những loại van chất lượng thấp, khiến công tác bảo trì trở nên tốn kém và mất thời gian.

Vì vậy, việc đầu tư vào một chiếc gate valve 3/4 đạt chuẩn không chỉ bảo vệ hệ thống khỏi các sự cố vận hành mà còn giúp tiết kiệm chi phí bảo trì dài hạn.

Gate Valve 3/4 Là Gì?

Gate valve 3/4 là loại van cổng (van cửa) có kích thước kết nối danh nghĩa là 3/4 inch, tương đương với kích thước ống DN20. Đây là thiết bị cơ khí dùng để chặn hoặc cho phép lưu chất đi qua hệ thống đường ống.

Các lưu chất phổ biến mà loại van này thường xuyên xử lý bao gồm:

• Nước: Nước sinh hoạt, nước cấp công nghiệp.

• Hơi: Hơi áp suất thấp trong các hệ thống sưởi hoặc tiệt trùng.

• Khí nén: Sử dụng trong các thiết bị truyền động và nhánh đường ống khí.

• Dầu nhẹ: Các loại dầu thủy lực không có tính ăn mòn cao.

Cấu tạo cơ bản của một chiếc van cổng bao gồm: thân van (chịu lực), đĩa van (cổng ngăn dòng), trục van (truyền lực đóng mở), tay quay (vô lăng điều khiển) và hệ thống gioăng làm kín. Sự kết hợp của các thành phần này tạo nên một cơ chế đóng ngắt vững chãi, đảm bảo sự an toàn tuyệt đối cho hệ thống.

Nguyên Lý Hoạt Động Của gate valve 3 4

Cơ chế vận hành của gate valve 3 4 dựa trên sự nâng hạ của đĩa van theo phương vuông góc với dòng chảy. Khi tay quay được vận hành, trục van sẽ di chuyển đĩa van lên hoặc xuống dọc theo rãnh dẫn hướng trong thân van.

• Khi mở hoàn toàn: Đĩa van được nâng lên khỏi lộ trình dòng chảy, tạo ra một không gian thông suốt. Điều này lý giải tại sao van cổng lại có tổn thất áp suất thấp đến vậy.

• Khi đóng: Đĩa van hạ xuống, ép chặt vào bề mặt làm kín (seat), chặn đứng hoàn toàn lưu chất.

Một lưu ý quan trọng cho các kỹ sư: Gate valve 3/4 không nên được dùng để điều tiết lưu lượng. Nếu đĩa van nằm ở vị trí trung gian (vị trí mở một phần), dòng chảy với tốc độ cao sẽ gây ra rung động, bào mòn bề mặt đĩa van và làm giảm đáng kể tuổi thọ của thiết bị.

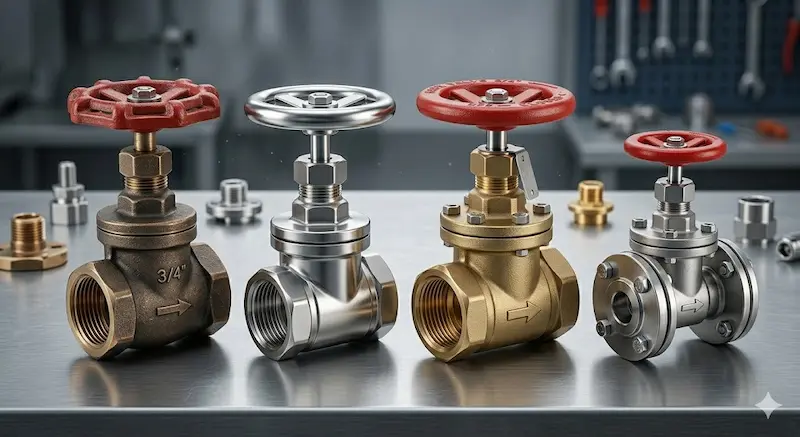

Các Loại Gate Valve 3/4 Phổ Biến

Hiện nay trên thị trường có nhiều dòng gate valve 3/4 được phân loại dựa trên vật liệu và kiểu kết nối để đáp ứng đa dạng các nhu cầu công nghiệp:

1. Van cổng đồng 3/4: Phổ biến nhất trong các hệ thống nước dân dụng nhờ giá thành hợp lý, dễ lắp đặt và độ bền cao trong môi trường nước sạch.

2. Van cổng inox 3/4: Là lựa chọn cao cấp cho các hệ thống yêu cầu chống ăn mòn tuyệt đối, ứng dụng nhiều trong thực phẩm, dược phẩm hoặc môi trường hóa chất nhẹ.

3. Van cổng gang 3/4: Thường dùng trong các hệ thống cấp thoát nước công nghiệp quy mô lớn hơn, nơi đòi hỏi vật liệu có khả năng chịu áp và chịu lực tốt.

4. Gate valve ren: Đây là kiểu kết nối phổ biến nhất ở kích thước DN20, cho phép lắp đặt nhanh chóng, phù hợp với các hệ thống đường ống thép hoặc ống đồng.

5. Gate valve mặt bích: Mang lại độ kín cao hơn và khả năng chịu áp suất tốt hơn, thường được dùng trong các môi trường áp lực cao hơn hoặc nơi cần tháo lắp thường xuyên.

Thông Số Kỹ Thuật Quan Trọng Của gate valve 3 4

Để đảm bảo hệ thống vận hành bền bỉ, việc kiểm tra các thông số kỹ thuật là bước không thể bỏ qua:

• Kích thước: 3/4 inch = DN20.

• Áp suất làm việc (PN): Các mức phổ biến gồm PN10, PN16, PN25. Hãy đảm bảo áp suất của hệ thống luôn thấp hơn áp suất định mức của van.

• Vật liệu thân: Tùy vào tính chất của lưu chất (nước, dầu, hay hóa chất) mà chọn đồng, inox, gang hoặc thép.

• Kiểu kết nối: Ren BSP (phổ biến tại Việt Nam) hoặc ren NPT, cần xác định chính xác để tránh rò rỉ tại khớp nối.

• Nhiệt độ vận hành: Đặc biệt quan trọng đối với các hệ thống hơi nóng hoặc dầu nóng.

Insight: Việc chọn sai áp suất định mức sẽ làm "non" tuổi thọ của van, khiến hệ thống dễ gặp rủi ro khi có sự tăng áp đột ngột. Hãy luôn dư biên độ an toàn từ 20-30% khi lựa chọn thông số kỹ thuật.

Gate Valve 3/4 Và Ball Valve 3/4 Khác Nhau Thế Nào?

Trong khi Ball valve 3/4 được ưu tiên cho các hệ thống cần đóng mở nhanh, thì Gate valve 3/4 lại vượt trội ở những hệ thống cần độ bền cao và tổn thất áp suất tối thiểu trên toàn bộ đường ống.

Ứng Dụng Thực Tế Của gate valve 3 4

• Hệ thống nước dân dụng: Đóng ngắt nước cho từng căn hộ hoặc từng tầng.

• Hệ thống HVAC mini: Điều khiển lưu lượng nước lạnh trong các dàn lạnh cục bộ.

• Máy bơm nước: Cài đặt trước và sau máy bơm để bảo trì dễ dàng.

• Công nghiệp nhỏ: Các nhánh dẫn khí nén, dầu nhẹ hoặc hơi nước áp thấp.

Insight: Tại sao hệ thống dân dụng lại ưu tiên gate valve DN20? Bởi kích thước này vừa đủ cho lưu lượng nước sinh hoạt tiêu chuẩn của một vòi cấp, đồng thời cấu tạo đơn giản của van cổng cho phép người dùng phổ thông cũng có thể vận hành dễ dàng.

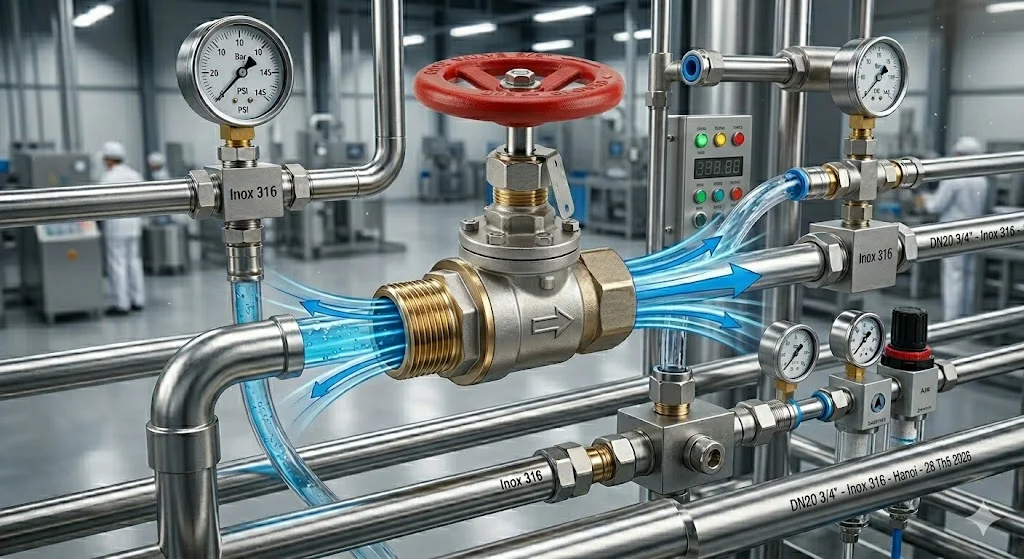

Hướng Dẫn Lắp Đặt Và Bảo Trì

Để đảm bảo van cổng vận hành bền bỉ sau nhiều năm:

1. Lắp đặt: Luôn quấn băng tan (băng keo non) đúng kỹ thuật để tránh rò rỉ. Khi siết, dùng cờ-lê lực vừa đủ, không siết quá mạnh làm nứt ren.

2. Vận hành: Nên mở hoặc đóng van hoàn toàn. Tránh tình trạng để van ở trạng thái "lửng lơ" gây xói mòn ghế van.

3. Bảo trì: Kiểm tra các vị trí kết nối định kỳ 6 tháng/lần. Nếu phát hiện rò rỉ qua trục, cần siết chặt lại ốc đệm (packing nut) hoặc thay thế gioăng nếu cần thiết.

FAQ: Câu Hỏi Thường Gặp Về Gate Valve 3/4

1. Gate valve 3 4 tương đương DN bao nhiêu?

Trả lời: Gate valve 3/4 inch tương đương với kích thước DN20 (20mm).

2. Van cổng 3/4 dùng cho nước nóng được không?

Trả lời: Được, nhưng bạn cần chọn van bằng đồng hoặc inox với gioăng chịu nhiệt chuyên dụng (PTFE).

3. Nên chọn gate valve đồng hay inox?

Trả lời: Chọn đồng cho các hệ thống nước sạch để tiết kiệm chi phí; chọn Inox nếu hệ thống có môi trường ăn mòn hoặc cần tiêu chuẩn vệ sinh cao.

4. Gate valve có dùng điều tiết lưu lượng được không?

Trả lời: Không. Việc điều tiết bằng van cổng sẽ nhanh chóng làm hỏng bề mặt làm kín (seat) và gây rung động đường ống.

5. Ren BSP và NPT khác nhau như thế nào?

Trả lời: Ren BSP (Anh) có góc ren 55 độ, ren NPT (Mỹ) có góc 60 độ. Lắp lẫn sẽ gây rò rỉ hoặc hỏng ren.

Kết Luận

Tổng kết lại, gate valve 3 4 inch (DN20) giữ vai trò then chốt trong việc bảo đảm sự ổn định và an toàn cho toàn bộ hệ thống đường ống. Sự kết hợp giữa khả năng đóng mở vững chắc, độ cản dòng thấp và độ bền vượt trội đã khiến loại thiết bị này trở thành lựa chọn ưu tiên hàng đầu của các kỹ sư và chuyên gia lắp đặt.

Việc đầu tư vào một chiếc van cổng chất lượng ngay từ khâu thiết kế không chỉ là giải pháp kỹ thuật đúng đắn mà còn là khoản đầu tư thông minh cho sự an tâm trong suốt quá trình vận hành dài hạn. Tránh được những rủi ro về rò rỉ, kẹt van hay sụt áp không mong muốn sẽ giúp hệ thống của bạn luôn đạt hiệu suất cao nhất. Hãy luôn cân nhắc kỹ lưỡng về vật liệu, áp suất và tiêu chuẩn ren kết nối để đảm bảo sự đồng bộ và bền bỉ cho toàn bộ hệ thống.
