Van bích – Giải pháp kết nối kín khít và an toàn cho hệ thống đường ống công nghiệp

Trong các nhà máy, xí nghiệp hay các hệ thống dẫn truyền công nghiệp quy mô lớn, việc duy trì tính ổn định của dòng lưu chất là ưu tiên hàng đầu. Tuy nhiên, tình trạng rò rỉ tại các điểm kết nối – đặc biệt là ở những vị trí chịu áp lực cao – luôn là "cơn ác mộng" đối với các kỹ sư vận hành. Khi sử dụng sai loại van hoặc không tuân thủ các quy tắc kết nối, hệ thống không chỉ đối mặt với nguy cơ bung khớp, gây lãng phí nguyên liệu mà còn tiềm ẩn những rủi ro cháy nổ hoặc hư hại thiết bị nghiêm trọng. Chính vì vậy, van bích đã trở thành thiết bị không thể thiếu, đóng vai trò là "chốt chặn" an toàn, đảm bảo hiệu suất vận hành bền bỉ. Bài viết này sẽ phân tích chuyên sâu về van bích, giúp bạn nắm vững kiến thức từ cấu tạo, ứng dụng cho đến bí quyết chọn lựa tối ưu nhất.

1. Kiến thức nền tảng: Van bích là gì?

Định nghĩa van bích

Van bích là một thiết bị điều khiển hoặc đóng/ngắt dòng chảy được thiết kế với hai mặt bích (flange) ở hai đầu thân van. Thay vì sử dụng kết nối ren thông thường, van 2 mặt bích liên kết trực tiếp với mặt bích của đường ống thông qua một hệ thống bulong và đai ốc, với một miếng đệm (gioăng) làm kín ở giữa. Đây là tiêu chuẩn kết nối cao cấp nhất hiện nay cho các hệ thống đường ống từ kích thước trung bình đến lớn (thường là DN50 trở lên).

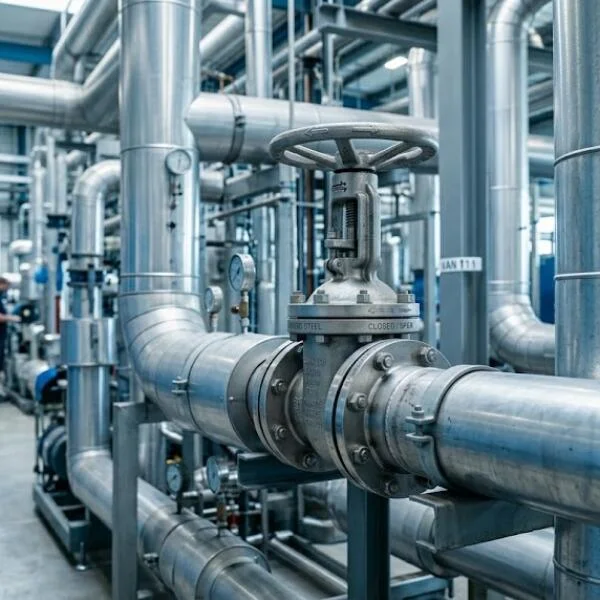

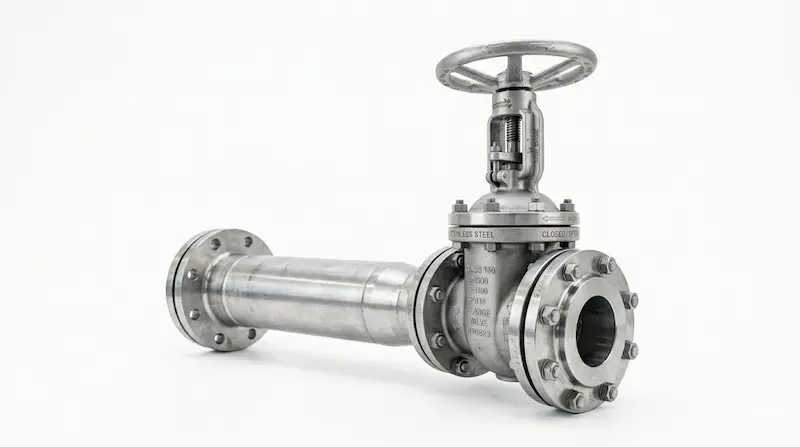

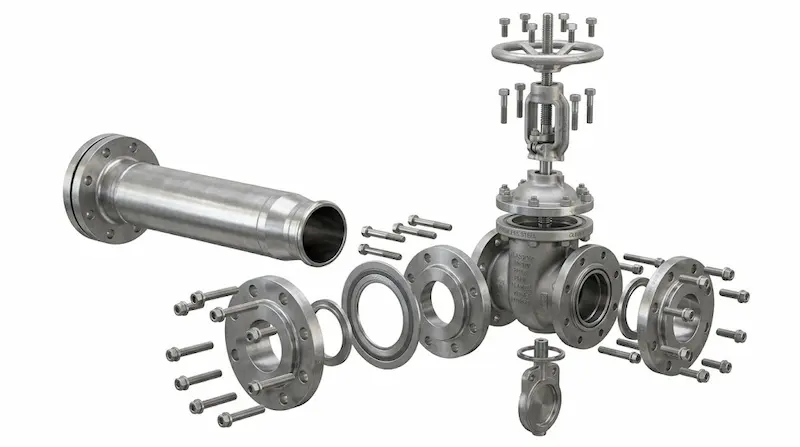

Cấu tạo chi tiết

Để hiểu vì sao van 2 mặt bích lại chịu lực tốt, chúng ta cần nhìn vào cấu tạo chuyên dụng của nó:

• Thân van: Là bộ phận chứa các chi tiết bên trong, thường được đúc nguyên khối bằng các kim loại chịu lực như gang, thép hoặc inox.

• Mặt bích: Được thiết kế phẳng, có các lỗ xỏ bulong tiêu chuẩn (DIN, JIS, ANSI, BS). Đây chính là điểm tiếp xúc chịu lực chính giữa van và đường ống.

• Đĩa van: Phần linh hoạt nhất, có chức năng đóng/ngắt hoặc điều tiết dòng chảy theo cơ chế xoay, nâng hoặc hạ.

• Gioăng làm kín: Thành phần "vàng" giúp triệt tiêu hoàn toàn khe hở giữa hai mặt bích, ngăn chặn rò rỉ tuyệt đối.

• Bulong và đai ốc: Hệ thống giữ chặt, tạo ra lực ép cần thiết để kết nối không bị xê dịch dưới áp suất.

Đặc điểm ưu việt

Van 2 mặt bích không chỉ là một thiết bị đóng ngắt thông thường, nó mang lại ba lợi ích cốt lõi: khả năng chịu áp lực cực cao, độ kín khít tuyệt đối trong môi trường khắc nghiệt và tính linh động trong tháo lắp bảo trì mà không làm ảnh hưởng đến cấu trúc đường ống.

2. Nguyên lý hoạt động và lý do van 2 mặt bích chiếm ưu thế

Nguyên lý hoạt động của van 2 mặt bích dựa trên sự kết hợp giữa lực nén cơ học và cơ chế vận hành của đĩa van. Khi bộ phận điều khiển (vô lăng, tay gạt hoặc bộ truyền động) tác động, đĩa van sẽ di chuyển theo thiết kế riêng biệt để thay đổi trạng thái của dòng chảy.

Tại sao kết nối bích vượt trội hơn kết nối ren?

Trong các hệ thống công nghiệp lớn, áp suất thường xuyên thay đổi tạo ra các xung lực mạnh. Kết nối ren (vặn xoắn) có nhược điểm lớn là dễ bị lỏng do rung động, từ đó dẫn đến tình trạng rò rỉ tại ren. Ngược lại, van 2 mặt bích sử dụng lực siết bulong đồng đều xung quanh chu vi mặt bích. Điều này tạo ra một lực ép liên tục lên gioăng làm kín, đảm bảo dù đường ống có bị rung động hay giãn nở vì nhiệt, mối nối vẫn được giữ cố định.

Tác động của rung động và nhiệt độ

Trong môi trường nhiệt độ cao (như lò hơi) hoặc áp suất lớn (như đường ống dầu khí), vật liệu kim loại thường có xu hướng giãn nở. Thiết kế mặt bích cho phép một độ đàn hồi nhỏ (nhờ gioăng), giúp hấp thụ sự thay đổi này mà không làm biến dạng kết nối. Đây là lý do tại sao các hệ thống đường ống công nghiệp trọng yếu gần như bắt buộc phải dùng van bích.

3. Phân tích chuyên sâu: Các loại van 2 mặt bích phổ biến

Để đáp ứng các nhu cầu đa dạng, van 2 mặt bích được phân chia thành nhiều loại. Dưới đây là bảng phân tích kỹ thuật:

Các dòng van 2 mặt bích chính

• Van cổng bích: Thiết kế cửa van dạng cánh cổng, khi mở hoàn toàn sẽ không cản trở dòng chảy. Phù hợp cho hệ thống cần lưu lượng lớn, ít gây sụt áp.

• Van bi bích: Sử dụng một viên bi đục lỗ ở giữa. Ưu điểm là đóng/mở cực nhanh (chỉ cần quay 90 độ) và độ kín rất cao nhờ gioăng nhựa teflon.

• Van bướm bích: Thiết kế đĩa van hình tròn xoay quanh trục. Ưu điểm là trọng lượng nhẹ, giá thành thấp và cực kỳ phù hợp cho các đường ống có kích thước siêu lớn.

• Van cầu bích: Thiết kế dòng chảy đi theo đường zic-zac, giúp việc điều tiết lưu lượng cực kỳ chính xác.

• Van một chiều bích: Tự động ngăn dòng chảy ngược khi máy bơm dừng, bảo vệ toàn bộ hệ thống phía sau.

Bảng so sánh nhanh

4. Tiêu chuẩn mặt bích – "Chìa khóa" đồng bộ hệ thống

Việc chọn van bích không chỉ nằm ở chức năng, mà còn ở sự tương thích với hệ thống có sẵn. Mỗi quốc gia và khu vực có một bộ tiêu chuẩn riêng (DIN của Đức, JIS của Nhật, ANSI của Mỹ, BS của Anh).

Vì sao không thể lắp lẫn tiêu chuẩn?

Nhiều kỹ sư gặp sai lầm khi nghĩ rằng chỉ cần kích thước đường ống (DN) giống nhau là lắp vừa. Thực tế, khoảng cách giữa các lỗ bulong, đường kính mặt bích và độ dày mặt bích của mỗi tiêu chuẩn là khác nhau. Lắp sai tiêu chuẩn sẽ khiến bulong không thể xỏ qua, hoặc nếu cố tình lắp sẽ gây ra tình trạng vênh mặt bích, khiến gioăng không thể làm kín, dẫn đến rò rỉ ngay lập tức.

Cách đọc thông số áp lực

• PN (Pressure Nominal): Thường dùng cho tiêu chuẩn DIN, thể hiện áp suất làm việc ở bar (ví dụ PN10, PN16).

• Class: Dùng cho tiêu chuẩn ANSI, thể hiện áp suất ở psi (ví dụ Class 150, 300).

  Việc nắm rõ các thông số này là bắt buộc để đảm bảo van 2 mặt bích chịu được áp suất vận hành tối đa mà không bị nổ thân van hoặc bung gioăng.

5. Vật liệu và nghệ thuật chọn lựa tối ưu

Chọn sai vật liệu không chỉ làm tăng chi phí mà còn làm giảm tuổi thọ hệ thống trầm trọng.

• Gang: Là lựa chọn phổ biến cho hệ thống nước sinh hoạt hoặc nước thải. Giá thành rẻ, chịu lực tốt nhưng khả năng chống ăn mòn hóa chất kém.

• Inox (304, 316): Là lựa chọn số một cho ngành thực phẩm, dược phẩm và xử lý hóa chất. Inox không bị oxy hóa, đảm bảo vệ sinh và cực bền.

• Thép carbon (Thép đúc): Được thiết kế cho các môi trường áp suất cực cao và nhiệt độ lớn như dầu khí, hơi nóng cao áp.

• Nhựa công nghiệp: Phù hợp với môi trường axit hoặc kiềm nồng độ thấp, nơi kim loại dễ bị ăn mòn hóa học.

Insight chuyên gia: Khi hệ thống tiếp xúc với chất ăn mòn, hãy đầu tư vào van 2 mặt bích bằng inox ngay từ đầu thay vì gang. Chi phí ban đầu có thể cao hơn, nhưng chi phí bảo trì và thay thế trong dài hạn sẽ thấp hơn gấp nhiều lần.

6. Ứng dụng thực tế và những sai lầm cần tránh

Các hệ thống cần đến van 2 mặt bích

Van bích hiện diện ở khắp mọi nơi:

• Nhà máy cấp thoát nước: Đảm bảo lưu lượng lớn và ổn định.

• Hệ thống PCCC: Yêu cầu độ tin cậy tuyệt đối, van phải luôn trong trạng thái sẵn sàng.

• HVAC (Điều hòa trung tâm): Kiểm soát nước lạnh và nước nóng.

• Dầu khí và hóa chất: Nơi yêu cầu sự an toàn khắt khe nhất.

Những sai lầm phổ biến của khách hàng

1. Bỏ qua thông số nhiệt độ: Nhiều người chỉ chú trọng áp suất mà quên mất nhiệt độ cũng làm biến dạng gioăng.

2. Lắp gioăng sai kỹ thuật: Gioăng bị lệch tâm là nguyên nhân hàng đầu gây rò rỉ sau vài tháng lắp đặt.

3. Không đồng bộ tiêu chuẩn: Dẫn đến việc phải hàn lại đường ống, gây mất thời gian và kinh phí lớn.

4. Siết bulong không đối xứng: Làm lực ép lên gioăng không đều, gây rò rỉ cục bộ.

7. Checklist chọn van 2 mặt bích và hướng dẫn lắp đặt đúng kỹ thuật

Để hệ thống hoạt động bền bỉ, hãy áp dụng quy trình kiểm tra sau:

Quy trình lựa chọn

1. Xác định môi chất: Môi trường của bạn là nước, hóa chất, hay khí nóng?

2. Thông số kỹ thuật: Lưu lượng, áp suất tối đa, nhiệt độ tối đa.

3. Tiêu chuẩn mặt bích: Kiểm tra lại toàn bộ hệ thống ống hiện có.

4. Thương hiệu: Lựa chọn các nhà sản xuất có chứng chỉ chất lượng (ISO, CE).

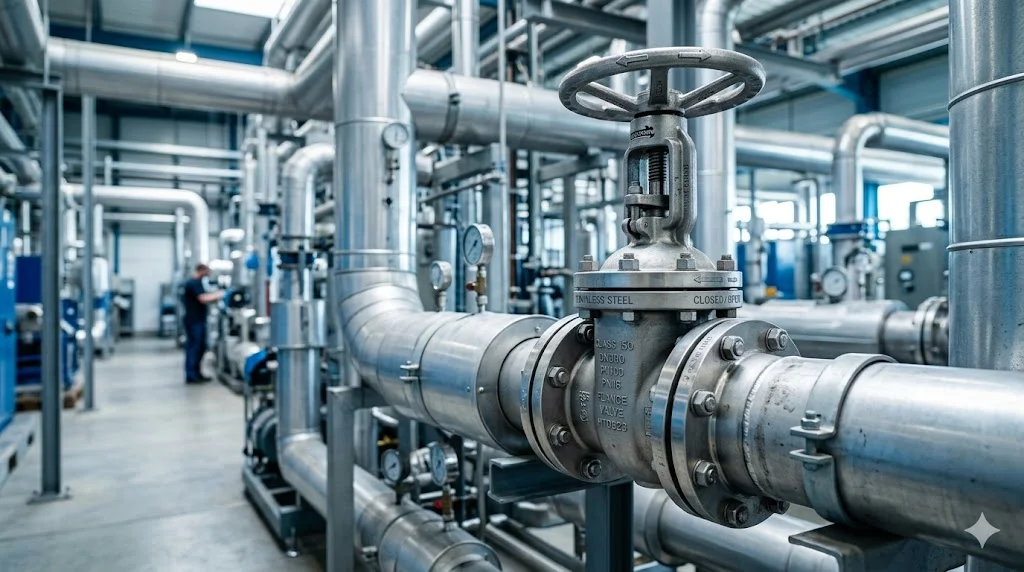

Hướng dẫn lắp đặt chuyên sâu

• Bước 1: Vệ sinh: Làm sạch bề mặt mặt bích trên ống và van để loại bỏ bụi bẩn, dầu mỡ.

• Bước 2: Lắp gioăng: Đảm bảo gioăng nằm ngay chính tâm lỗ, không bị cấn hay xô lệch.

• Bước 3: Siết bulong: Không siết chặt hoàn toàn ngay một vị trí. Hãy siết bulong theo hình sao (đối diện), mỗi lần siết 1/4 vòng cho đến khi đạt lực yêu cầu. Điều này giúp áp lực được dàn đều.

• Bước 4: Kiểm tra: Sau khi siết, cần chạy thử ở áp suất thấp trước khi tăng dần lên áp suất vận hành để đảm bảo không có rò rỉ.

8. Các câu hỏi thường gặp (FAQ)

1. Van bích khác gì van ren?

   • Van ren dùng cho đường ống nhỏ (dưới 50mm), chi phí rẻ nhưng không chịu được áp suất cao và rung động lớn. Van 2 mặt bích dùng cho đường ống lớn và áp suất cao, đảm bảo độ kín khít lâu dài.

2. Van 2 mặt bích có chịu được áp lực cao không?

   • Có, van 2 mặt bích là lựa chọn tối ưu cho hệ thống áp lực cao nhờ khả năng cố định vững chắc qua hệ thống bulong.

3. Tiêu chuẩn DIN và JIS có lắp chung được không?

   • Về nguyên tắc là không. Tuy nhiên, nếu bắt buộc, cần các mặt bích chuyển đổi chuyên dụng, nhưng điều này thường làm giảm tính an toàn.

4. Nên bảo trì van 2 mặt bích bao lâu một lần?

   • Tối thiểu 6 tháng một lần. Cần kiểm tra độ siết của bulong và tình trạng gioăng làm kín để ngăn ngừa rò rỉ trước khi nó xảy ra.

9. Kết luận: Sự đầu tư thông minh cho hệ thống

Việc lựa chọn và lắp đặt van 2 mặt bích đúng cách không chỉ đơn thuần là mua một thiết bị vật tư, mà đó là hành động bảo vệ cho toàn bộ hệ thống vận hành. Một lựa chọn chính xác từ vật liệu đến tiêu chuẩn sẽ giúp hệ thống vận hành trơn tru trong nhiều năm, giảm thiểu tối đa các sự cố rò rỉ, tiết kiệm chi phí bảo trì và đảm bảo an toàn tuyệt đối cho người lao động.

Đừng để những sai lầm nhỏ trong lựa chọn vật tư dẫn đến những hậu quả lớn về kinh tế. Nếu bạn vẫn đang băn khoăn về việc chọn model nào, tiêu chuẩn ra sao hay vật liệu nào phù hợp với môi chất đặc thù của nhà máy mình, hãy liên hệ ngay với đội ngũ kỹ thuật chuyên gia của chúng tôi. Chúng tôi không chỉ cung cấp sản phẩm van 2 mặt bích chất lượng cao, mà còn hỗ trợ tư vấn giải pháp tối ưu, cam kết mang lại sự an tâm tuyệt đối cho hệ thống đường ống của bạn.
