Steam Gate Valve – Giải pháp đóng mở tối ưu cho hệ thống hơi nóng

Bạn đã bao giờ đối mặt với tình trạng hệ thống lò hơi công nghiệp, đường ống hơi bão hòa, hơi quá nhiệt hay nhà máy nhiệt điện xuất hiện hiện tượng rò rỉ hơi nặng nề, tổn thất năng lượng đáng kể, sụt áp liên tục và mài mòn mặt đế van chỉ sau một thời gian ngắn vận hành? Nếu chọn nhầm thiết bị điều khiển, toàn bộ dây chuyền sẽ bị ảnh hưởng nghiêm trọng về hiệu suất và sự an toàn.

Chính vì thế, steam gate valve (van cổng hơi) chính là sự lựa chọn phổ biến và tối ưu nhất khi hệ thống của bạn đòi hỏi thao tác đóng hoặc mở hoàn toàn dòng hơi với độ kín khít tuyệt đối và mức tổn thất áp suất cực kỳ thấp.

Van cổng hơi là gì?

Steam gate valve (van cổng hơi) là loại van công nghiệp chuyên dụng được thiết kế đặc biệt để đóng hoặc mở hoàn toàn dòng hơi nóng trong hệ thống đường ống áp lực cao. Van sử dụng cơ cấu cửa van (gate) di chuyển tịnh tiến lên xuống theo phương vuông góc hoàn toàn với dòng chảy, giúp dòng hơi khi mở toàn phần đi qua không bị cản trở, từ đó loại bỏ hoàn toàn hiện tượng sụt áp.

Về nguyên lý hoạt động, khi người vận hành xoay tay quay hoặc kích hoạt bộ truyền động, ty van (stem) sẽ nâng hoặc hạ cửa van (gate). Khi cửa van được kéo lên hết cỡ, đường kính thông dòng mở rộng tối đa, cho phép dòng hơi lưu thông tự do. Ngược lại, khi hạ xuống, cửa van ép chặt vào ghế van để chặn đứng dòng hơi.

Vai trò cốt lõi của van cổng hơi bao gồm:

• Đóng và mở dứt khoát dòng hơi nóng áp lực cao.

• Giảm thiểu tối đa tổn thất áp suất trên toàn tuyến ống.

• Đảm bảo độ kín khít tuyệt đối, chống rò rỉ nhiệt.

• Bảo vệ toàn diện hệ thống lò hơi và các thiết bị phía sau.

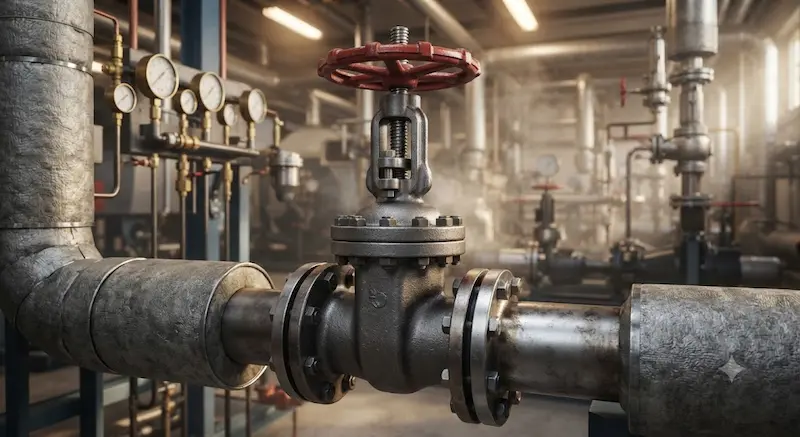

Cấu tạo của van cổng hơi

Để chịu được môi trường nhiệt độ và áp suất cực đoan, một chiếc steam gate valve tiêu chuẩn được cấu thành từ các bộ phận cao cấp:

• Thân van (Body): Chế tạo từ thép đúc (Cast Steel), thép carbon, inox hoặc thép hợp kim chịu nhiệt (Alloy Steel).

• Nắp van (Bonnet): Thường sử dụng kiểu nối ren bulong (Bolted Bonnet) hoặc nắp bịt kín áp lực (Pressure Seal Bonnet) cho hệ thống áp suất siêu cao.

• Cửa van (Gate): Gồm các dạng cổng nguyên khối (Solid Wedge), cổng đàn hồi (Flexible Wedge) hoặc cổng tách đôi (Split Wedge), giúp van tự điều chỉnh độ khít theo sự giãn nở nhiệt.

• Ghế van (Seat): Bề mặt làm kín thường được bọc hợp kim Stellite cứng chống mài mòn dòng hơi tốc độ cao.

• Ty van (Stem): Gồm dạng ty nổi (Rising Stem) hoặc ty chìm (Non-rising Stem).

• Bộ truyền động: Tay quay vô lăng (Handwheel), hộp số giảm tốc (Gear Operator), hoặc bộ truyền động điện/khí nén tự động [chèn link: các loại bộ truyền động van công nghiệp].

• Gioăng làm kín: Sử dụng vật liệu Flexible Graphite hoặc vòng đệm kim loại quấn xoắn (Spiral Wound Gasket).

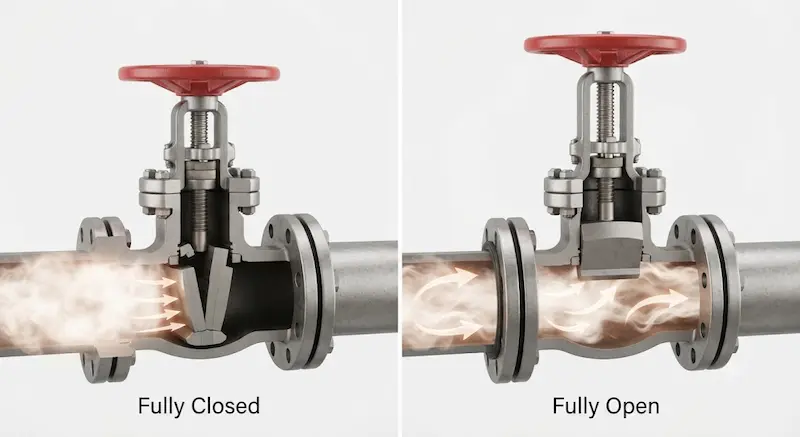

Nguyên lý hoạt động của steam gate valve

Quy trình vận hành của van diễn ra qua các bước chuẩn xác:

1. Bước 1: Van ban đầu ở trạng thái đóng kín, cửa van tỳ chặt vào ghế van ngăn dòng hơi.

2. Bước 2: Người vận hành xoay tay quay hoặc kích hoạt động cơ.

3. Bước 3: Ty van (stem) chuyển động tịnh tiến kéo cửa van (gate) nhấc lên.

4. Bước 4: Cửa van rời khỏi vị trí ghế van (seat), mở ra khoảng không gian lưu thông cho dòng hơi nóng đi qua.

5. Bước 5: Khi mở hoàn toàn, dòng hơi đi thẳng qua van mà không bị đổi hướng hay cản trở, giúp giữ nguyên áp suất hệ thống. Khi đóng lại, cửa van trượt xuống ép sát vào ghế van tạo độ kín hoàn hảo.

Nhờ thiết kế dòng chảy thẳng và không có vật cản ở trạng thái mở hoàn toàn, van cổng hơi có mức tổn thất áp suất thấp hơn rất nhiều so với các dòng van khác.

Phân loại steam gate valve

Thiết bị được phân chia thành nhiều chủng loại đa dạng để phù hợp với từng tiêu chuẩn kỹ thuật nhà máy:

• Theo vật liệu thân van: Thép đúc chịu nhiệt, thép carbon, Inox 304, Inox 316 và thép hợp kim Chrome Moly.

• Theo kiểu kết nối: Kết nối mặt bích (Flanged), hàn đối đầu (Butt Weld), hàn socket (Socket Weld) hoặc kết nối ren.

• Theo tiêu chuẩn sản xuất: Tiêu chuẩn Mỹ (ANSI/ASME), Đức (DIN), Nhật Bản (JIS) và Anh (BS).

• Theo cấp áp suất: Các mức phổ biến gồm PN16, PN25, PN40 hoặc Class 150, Class 300, Class 600 và cao hơn.

• Theo cơ chế điều khiển: Vận hành thủ công bằng tay quay, hộp số bánh răng, hoặc điều khiển tự động bằng điện và khí nén.

Các thông số kỹ thuật quan trọng

Khi lựa chọn van cổng hơi, kỹ sư cần đặc biệt quan tâm đến các thông số cốt lõi sau:

• DN (Diameter): Kích thước đường kính danh định tương thích với đường ống.

• Pressure Rating & Temperature Rating: Cấp áp suất và giới hạn nhiệt độ chịu đựng tối đa của van.

• Face to Face: Chiều dài khoảng cách giữa hai mặt kết nối theo tiêu chuẩn quốc tế.

• Body Material & Seat Material: Vật liệu chế tạo thân và bề mặt làm kín ghế van.

• Stem Material: Vật liệu chế tạo trục ty van chịu lực kéo.

• End Connection & Leakage Class: Kiểu kết nối đầu van và cấp độ rò rỉ cho phép theo tiêu chuẩn API.

Van cổng hơi và steam globe valve khác nhau như thế nào?

Bảng so sánh chi tiết dưới đây giúp bạn phân biệt rõ hai dòng van hơi phổ biến nhất:

Bạn nên dùng van cổng hơi khi hệ thống cần đường ống mở hoàn toàn để tận dụng tối đa lưu lượng và áp suất. Ngược lại, hãy chọn steam globe valve khi cần tinh chỉnh lưu lượng dòng hơi. Tuyệt đối không dùng van cổng để điều tiết lưu lượng vì dòng hơi tốc độ cao sẽ làm xói mòn và rung lắc cửa van.

Steam gate valve được sử dụng ở đâu?

Thiết bị này hiện diện khắp nơi trong các dây chuyền công nghiệp năng lượng và chế biến:

• Lò hơi & Boiler công nghiệp: Kiểm soát nguồn cấp hơi nóng tổng từ lò đi các phân xưởng.

• Nhà máy nhiệt điện: Vận hành trong hệ thống tua-bin hơi áp suất và nhiệt độ siêu cao.

• Nhà máy dệt nhuộm & thực phẩm: Cung cấp hơi nóng cho các máy sấy, máy ép nhiệt và nồi nấu.

• Ngành giấy, hóa chất & xi măng: Phục vụ các dây chuyền công nghệ nhiệt độ lớn.

• Hệ thống HVAC trung tâm: Phân phối hơi nóng sưởi ấm cho các tòa nhà quy mô lớn.

Khi nào nên sử dụng?

Bạn cần ưu tiên lựa chọn van cổng hơi trong các trường hợp: hệ thống yêu cầu đóng mở hoàn toàn, đường ống hơi áp suất cao, nhiệt độ môi trường rất lớn, kích thước đường ống danh định lớn (DN lớn), và yêu cầu tuyệt đối về việc giảm thiểu tổn thất áp suất trên đường truyền.

Những sai lầm thường gặp

• Dùng van cổng để điều tiết lưu lượng hơi gây rung động mạnh và hỏng mặt ghế van.

• Chọn sai vật liệu chế tạo hoặc chọn nhấp sai cấp áp suất (Pressure Class) không chịu được nhiệt độ quá nhiệt.

• Bỏ qua việc tính toán hệ số giãn nở nhiệt của đường ống hơi làm kẹt van.

• Không bảo trì định kỳ hệ thống gioăng chèn (packing) dẫn đến xì hơi qua ty van.

• Lắp đặt sai chiều hoặc không tuân thủ tiêu chuẩn kỹ thuật mặt bích.

Checklist lựa chọn steam gate valve

Để đảm bảo hiệu quả đầu tư tối ưu, hãy áp dụng checklist tiêu chuẩn sau:

• Xác định chính xác nhiệt độ làm việc lớn nhất của dòng hơi.

• Xác định dải áp suất vận hành tối đa của hệ thống.

• Chọn vật liệu thân van phù hợp (thép đúc chịu nhiệt hoặc inox).

• Chọn đúng cấp áp suất (Pressure Class / PN).

• Lựa chọn tiêu chuẩn sản xuất quốc tế (ANSI, DIN, JIS).

• Chọn kiểu kết nối tương thích (mặt bích hoặc hàn đối đầu).

• Lựa chọn kích thước DN chính xác theo đường ống.

• Kiểm tra đầy đủ chứng chỉ chất lượng CO/CQ từ nhà cung cấp.

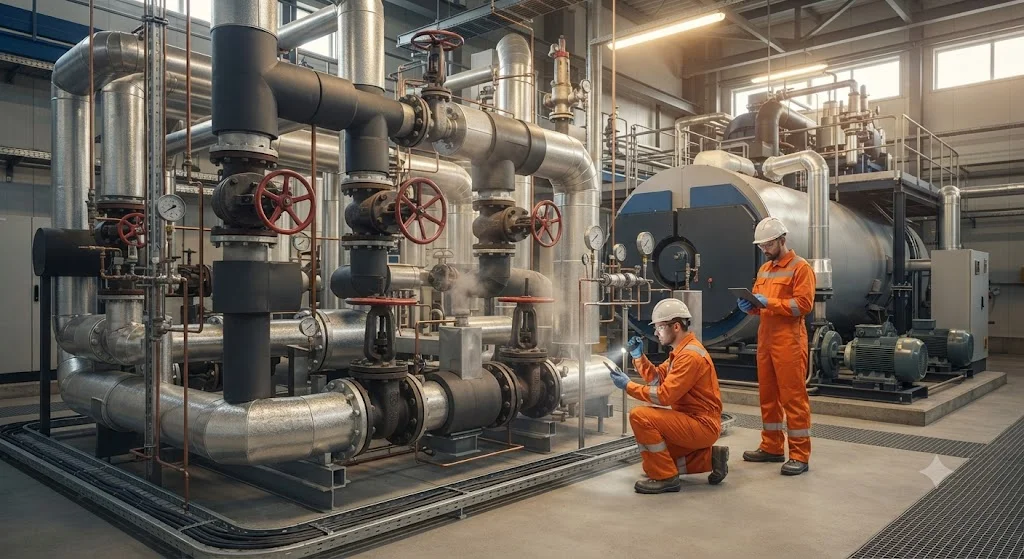

Hướng dẫn lắp đặt và bảo trì

1. Kiểm tra kỹ thông số kỹ thuật trên nhãn mác van trước khi tiến hành thi công lắp đặt.

2. Lắp đặt đúng chiều mũi tên chỉ hướng dòng chảy được đúc nổi trên thân van.

3. Siết đều tay các bulong mặt bích hoặc thực hiện mối hàn chuyên nghiệp đúng quy chuẩn kỹ thuật nhiệt.

4. Kiểm tra độ kín khít tổng thể của toàn bộ hệ thống đường ống sau khi lắp.

5. Chạy thử nghiệm van ở áp suất thấp trước khi đưa vào vận hành hơi nóng thực tế.

6. Thường xuyên kiểm tra cụm gioăng chèn packing để phát hiện sớm hiện tượng rò rỉ hơi.

7. Thực hiện bảo dưỡng, tra dầu mỡ định kỳ cho trục ty van và bộ truyền động vô lăng.

Câu hỏi thường gặp

Steam gate valve chịu được nhiệt độ bao nhiêu?

Tùy thuộc vào vật liệu thép đúc và hợp kim chịu nhiệt, van có thể hoạt động ổn định trong các dải nhiệt độ cao từ 250°C lên đến trên 500°C trong hệ thống hơi quá nhiệt.

Có nên dùng gate valve để điều chỉnh lưu lượng hơi không?

Không nên. Việc mở hé van cổng để điều tiết lưu lượng hơi áp suất cao sẽ làm dòng hơi xói mòn trực tiếp lên đĩa van, gây rung lắc mạnh và làm hỏng hóc cấu trúc van nhanh chóng.

Nên chọn van thép đúc hay inox cho hệ thống hơi?

Thép đúc (Cast Steel) là lựa chọn phổ biến và tiết kiệm chi phí nhất cho hệ thống hơi công nghiệp thông thường, trong khi inox phù hợp với các hệ thống hơi sạch yêu cầu chống ăn mòn khắt khe hơn.

Tổng kết

Steam gate valve là giải pháp tối ưu và không thể thiếu cho các hệ thống hơi nóng công nghiệp cần đóng/mở hoàn toàn với tổn thất áp suất thấp và độ kín cao. Việc lựa chọn đúng vật liệu, cấp áp suất và tiêu chuẩn kết nối sẽ giúp hệ thống vận hành ổn định, an toàn và bền bỉ theo thời gian.
