WOG Gate Valve: Giải Mã Ý Nghĩa Tiêu Chuẩn Và Hướng Dẫn Lựa Chọn

Trong các hệ thống công nghiệp và dân dụng dẫn truyền chất lỏng hoặc khí, việc quan sát các thông số kỹ thuật trên thân van là bước quan trọng để đảm bảo an toàn vận hành. Một trong những ký hiệu gây nhiều tò mò nhất chính là Gate Valve. Nhiều người dùng thường xuyên bắt gặp thông số WOG được dập nổi trên thân van cổng nhưng lại lúng túng trong việc hiểu đúng ý nghĩa của nó, dẫn đến tình trạng chọn nhầm sản phẩm, không chỉ gây lãng phí chi phí mà còn tiềm ẩn nguy cơ rò rỉ hoặc mất an toàn cho toàn bộ hệ thống đường ống.

Bài viết này sẽ đi sâu vào giải mã tiêu chuẩn WOG, cấu tạo, nguyên lý vận hành cũng như các lưu ý cốt lõi khi lựa chọn Gate Valve. Việc nắm vững những kiến thức này không chỉ giúp bạn trở thành người mua hàng thông thái mà còn là chìa khóa để tối ưu hóa hiệu suất, tăng độ bền và đảm bảo hệ thống luôn vận hành ổn định trong môi trường nước, dầu hoặc khí.

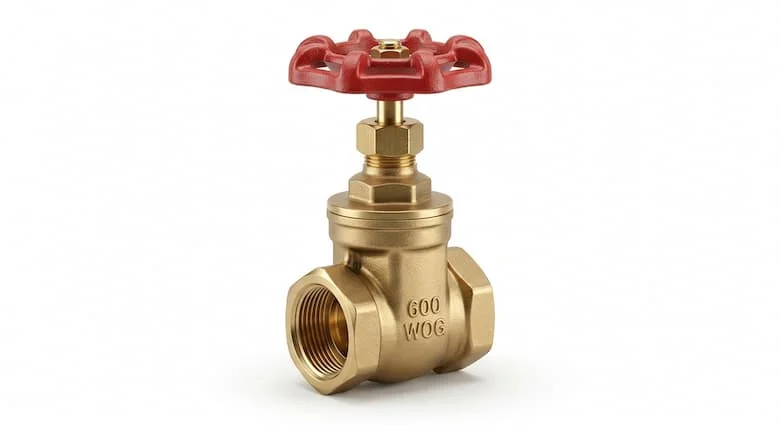

WOG Gate Valve là gì?

WOG Gate Valve là dòng van cổng được nhà sản xuất thiết kế và kiểm định để sử dụng cho ba môi chất chính: Nước (Water), Dầu (Oil) và Khí (Gas). Thông số WOG chính là chữ viết tắt của ba thành phần này. Đây không phải là một tiêu chuẩn áp suất tuyệt đối duy nhất mà là một chỉ số thể hiện khả năng chịu áp lực làm việc của van trong các ứng dụng cơ bản nhất của ngành cơ điện và xử lý lưu chất.

Sự phổ biến của dòng van này đến từ khả năng đáp ứng đa dạng môi trường. Trong các hệ thống ống dẫn, van cổng WOG đóng vai trò như một "cổng ngăn" hiệu quả. Khi van mở hoàn toàn, đĩa van sẽ nằm ngoài dòng chảy, giúp chất lỏng hoặc khí lưu thông dễ dàng với tổn thất áp suất thấp nhất. Ngược lại, khi đóng, nó đảm bảo tính kín khít để ngăn chặn hoàn toàn dòng chảy. Đây chính là lựa chọn lý tưởng cho các đường ống cần sự cô lập dòng chảy đơn thuần.

Nguyên lý hoạt động của Gate Valve

Nguyên lý vận hành của Gate Valve dựa trên sự di chuyển tịnh tiến của đĩa van (Gate) bên trong thân van. Khi người dùng tác động vào tay quay (Handwheel), trục van sẽ xoay và đẩy đĩa van di chuyển theo phương thẳng đứng (lên hoặc xuống).

• Khi mở: Đĩa van được kéo lên khỏi đường ống, tạo một lối đi thông suốt. Dòng chảy đi thẳng qua van mà gần như không gặp vật cản, giúp duy trì lưu lượng tối đa và giảm thiểu hiện tượng sụt áp.

• Khi đóng: Đĩa van được hạ xuống, ép chặt vào ghế van (Seat) để tạo độ kín.

Lưu ý quan trọng: Van cổng WOG được thiết kế chỉ để đóng hoặc mở hoàn toàn. Nó tuyệt đối không phù hợp để điều tiết lưu lượng (đóng hé mở). Việc sử dụng van cổng để điều tiết sẽ khiến đĩa van bị rung động dưới áp suất dòng chảy, dẫn đến tình trạng mòn không đều, hỏng ghế van và giảm tuổi thọ thiết bị nhanh chóng.

Phân tích cấu tạo và phân loại Gate Valve

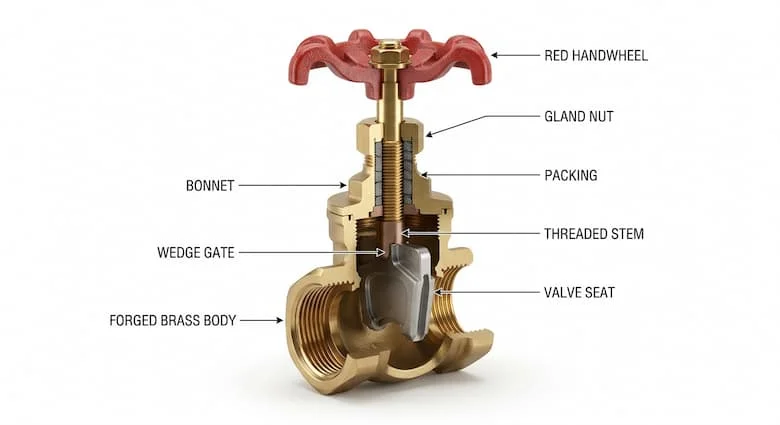

Cấu tạo chi tiết

Một chiếc Gate Valve đạt chuẩn thường bao gồm các bộ phận chính:

• Thân van (Body): Được đúc nguyên khối, chịu lực chính của hệ thống.

• Nắp van (Bonnet): Phần bao bọc phía trên, kết nối với thân van để chứa đĩa và trục.

• Đĩa van (Gate Disc): Bộ phận đóng/mở trực tiếp dòng chảy.

• Trục van (Stem): Truyền chuyển động từ tay quay đến đĩa van.

• Tay quay (Handwheel): Bộ phận điều khiển thủ công.

• Gioăng làm kín (Packing): Ngăn chặn lưu chất rò rỉ ra ngoài tại vị trí trục.

• Ghế van (Seat): Nơi đĩa van tiếp xúc để tạo độ kín.

Phân loại phổ biến

• Theo vật liệu: Van bằng đồng (Brass/Bronze) thường dùng cho đường ống nhỏ, dân dụng; van thép không gỉ (Stainless Steel) dùng cho hóa chất, thực phẩm; van thép carbon cho áp suất cao.

• Theo tiêu chuẩn áp suất: Thường thấy trên thị trường như 200 WOG, 400 WOG, 600 WOG hoặc 1000 WOG. Con số này biểu thị áp suất làm việc tối đa (PSI) mà van có thể chịu đựng được trong các môi trường WOG.

• Theo kiểu kết nối: Kết nối ren (Threaded) cho lắp đặt nhanh chóng, kết nối mặt bích (Flanged) cho đường ống lớn và chịu áp suất cao.

Thông số kỹ thuật và so sánh tiêu chuẩn

Để chọn đúng Gate Valve, bạn cần nắm rõ bảng thông số kỹ thuật tiêu chuẩn dưới đây:

So sánh WOG với các tiêu chuẩn khác

Nhiều người nhầm lẫn WOG với PN (áp suất theo bar) hay ANSI Class.

• WOG (Water, Oil, Gas): Thường sử dụng trong tiêu chuẩn Mỹ, tập trung vào áp suất làm việc tối đa cho nước, dầu, khí ở nhiệt độ môi trường.

• PN (Pressure Nominal): Tiêu chuẩn áp suất danh nghĩa của châu Âu (tính bằng bar).

• ANSI Class: Hệ thống phân cấp áp suất-nhiệt độ khắt khe của Mỹ.

Khi quy đổi, bạn cần tra bảng áp suất cụ thể của từng nhà sản xuất, vì WOG không có công thức quy đổi trực tiếp 1:1 cho tất cả các loại vật liệu.

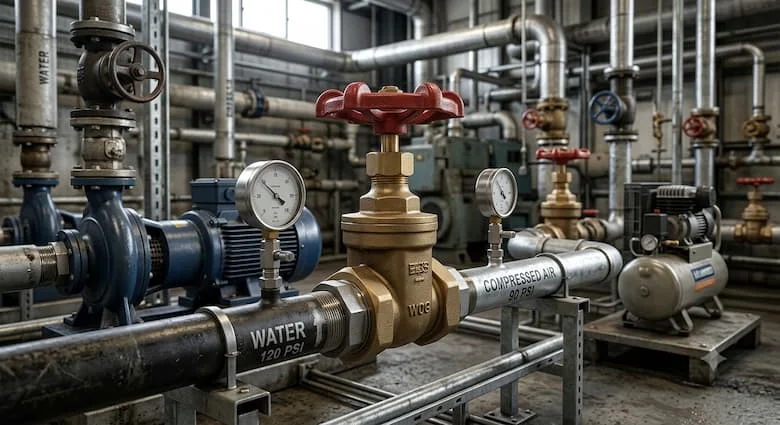

Ứng dụng thực tế và sai lầm thường gặp

WOG Gate Valve là mắt xích quan trọng trong:

• Hệ thống cấp nước: Điều khiển dòng nước sạch trong các tòa nhà.

• Đường ống dầu & Khí nén: Cô lập hệ thống khi cần bảo trì.

• Công nghiệp chế tạo: Sử dụng cho các dây chuyền sản xuất cần ngắt dòng lưu chất định kỳ.

Những sai lầm "chết người" khi lựa chọn:

1. Hiểu sai WOG là áp suất tuyệt đối: WOG chỉ đúng trong một ngưỡng nhiệt độ nhất định. Khi nhiệt độ tăng cao, khả năng chịu áp của van sẽ giảm xuống.

2. Dùng cho hơi quá nhiệt: Tuyệt đối không dùng van cổng đồng WOG cho hơi nóng cao áp, vì nhiệt độ cao sẽ làm biến dạng gioăng và gây nổ van.

3. Chọn sai kích thước: Việc lắp van nhỏ hơn hoặc lớn hơn đường ống gây sụt áp hoặc rung lắc hệ thống.

Hướng dẫn lựa chọn, lắp đặt và bảo trì

Các bước lựa chọn đúng:

• Bước 1: Xác định rõ môi chất (là nước, dầu hay khí).

• Bước 2: Kiểm tra áp suất vận hành tối đa và nhiệt độ hệ thống.

• Bước 3: Chọn vật liệu (Inox cho độ bền, Đồng cho chi phí hợp lý).

• Bước 4: Chọn cấp WOG phù hợp (VD: hệ thống 20 bar nên chọn van 400 hoặc 600 WOG).

Lưu ý lắp đặt và bảo trì:

• Lắp đặt: Luôn kiểm tra mũi tên chỉ hướng dòng chảy trên thân van (nếu có). Vệ sinh sạch đầu ren hoặc bề mặt mặt bích trước khi lắp để đảm bảo độ kín.

• Bảo trì: Định kỳ kiểm tra gioăng Packing. Nếu thấy rò rỉ tại trục, cần siết nhẹ ốc giữ trục hoặc thay thế gioăng mới. Vận hành đóng/mở định kỳ để tránh tình trạng kẹt trục van do cặn bẩn bám lâu ngày.

FAQ: Giải đáp về Gate Valve

1.WOG trên van cổng có nghĩa là gì?

Là viết tắt của Water, Oil, Gas – dùng cho môi trường nước, dầu và khí.

2.WOG Gate Valve có dùng cho hơi nước được không?

Không nên, trừ khi nhà sản xuất ghi rõ thông số kỹ thuật cho hơi nước.

3.WOG khác PN như thế nào?

WOG là áp suất PSI cho nước, dầu, khí; PN là áp suất Bar theo tiêu chuẩn châu Âu.

4.Van WOG 600 chịu được bao nhiêu áp suất?

Chịu được khoảng 600 PSI (tương đương khoảng 41 bar) trong điều kiện nhiệt độ phòng.

5.Nên chọn van đồng hay inox?

Chọn đồng cho ứng dụng nước sinh hoạt, chọn inox cho hóa chất, khí hoặc môi trường yêu cầu độ bền cao.

Kết luận

WOG Gate Valve là dòng van cổng đa năng và thiết yếu cho các hệ thống công nghiệp hiện đại. Việc thấu hiểu ý nghĩa của tiêu chuẩn WOG, kết hợp với việc chọn đúng vật liệu và cấp áp suất, sẽ giúp hệ thống của bạn vận hành trơn tru, giảm thiểu rủi ro rò rỉ và kéo dài tuổi thọ thiết bị.
