Van Điều Tiết Khí Nén: Cấu Tạo, Nguyên Lý và Hướng Dẫn Chọn Mua Chuẩn Kỹ Thuật

Trong dây chuyền tự động hóa, khí nén không chỉ cần được đóng hoặc mở, mà nhiều trường hợp còn phải kiểm soát tốc độ dòng khí, lưu lượng hoặc áp suất để thiết bị hoạt động ổn định.

Nếu dòng khí quá lớn, cơ cấu chấp hành có thể chuyển động quá nhanh, gây ra va đập mạnh làm giảm tuổi thọ máy móc. Ngược lại, lưu lượng quá thấp có thể khiến xi lanh hoặc thiết bị khí nén hoạt động chậm chạp, ảnh hưởng trực tiếp đến năng suất dây chuyền. Đây là lý do van điều chỉnh khí nén trở thành thiết bị không thể thiếu để kiểm soát dòng khí theo đúng yêu cầu của hệ thống.

Bài viết này sẽ giúp bạn hiểu rõ bản chất, cấu tạo, phân loại cũng như cách lựa chọn và lắp đặt van điều chỉnh khí nén chuẩn xác nhất.

Vì sao hệ thống khí nén cần van điều tiết?

Trong các hệ thống công nghiệp hiện đại, việc quản lý năng lượng khí nén đóng vai trò quyết định đến độ chính xác và an toàn của toàn bộ dây chuyền sản xuất.

Nếu thiếu đi thiết bị kiểm soát lưu lượng, áp lực khí nén trực tiếp đẩy các cơ cấu chấp hành di chuyển với tốc độ tự do, gây ra hiện tượng rung lắc, tiếng ồn và phá hủy các điểm chặn cuối hành trình. Đầu tư hệ thống điều tiết phù hợp giúp doanh nghiệp bảo vệ thiết bị, tiết kiệm năng lượng và tối ưu hóa hiệu suất vận hành lâu dài.

Kiến thức nền: Van điều tiết khí nén là gì?

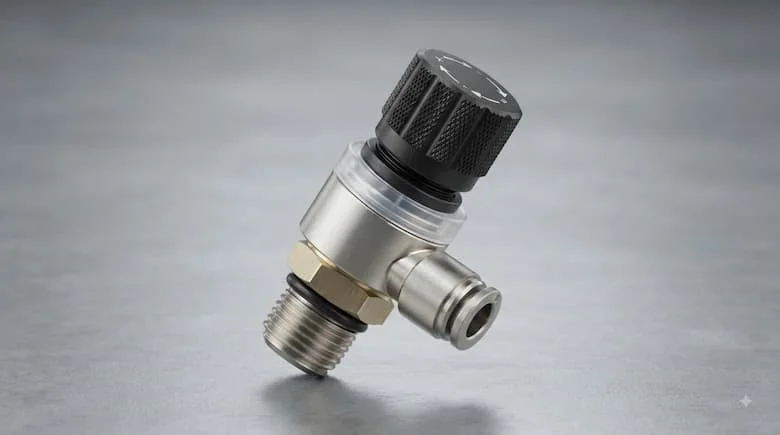

Van điều tiết khí nén là thiết bị dùng để kiểm soát dòng khí trong hệ thống khí nén, thường thông qua việc thay đổi tiết diện dòng chảy để điều chỉnh lưu lượng hoặc tốc độ dòng khí. Tùy thiết kế, van có thể được điều chỉnh thủ công hoặc kết hợp cơ cấu chấp hành để điều khiển tự động.

Các đặc điểm cốt lõi của thiết bị này bao gồm:

• Là bộ phận chuyên dụng kiểm soát lưu lượng dòng khí đầu ra.

• Cho phép người vận hành tinh chỉnh tốc độ chuyển động của cơ cấu chấp hành.

• Một số dòng cao cấp tích hợp actuator để tự động hóa quy trình theo tín hiệu điện.

• Không nên đồng nhất van điều chỉnh khí nén với van điện từ (vốn chỉ chuyên dụng cho việc đóng/mở nhanh).

Nguyên lý hoạt động của van điều chỉnh khí nén

Nguyên lý làm việc của dòng thiết bị này dựa trên sự thay đổi diện tích lưu thông của dòng khí. Quá trình vận hành tuân theo chuỗi logic: Nguồn khí đi qua van, làm thay đổi tiết diện dòng chảy, từ đó điều chỉnh lưu lượng tác động trực tiếp lên thiết bị chấp hành.

• Khi tiết diện mở lớn: Lưu lượng khí đi qua tăng mạnh, giúp thiết bị di chuyển nhanh hơn.

• Khi tiết diện mở nhỏ: Lưu lượng khí giảm, hạn chế tốc độ dịch chuyển của xi lanh.

Việc kiểm soát này giúp triệt tiêu hiện tượng xi lanh chuyển động quá nhanh gây va đập cuối hành trình, rung động mạnh, tiếng ồn lớn và làm giảm tuổi thọ của toàn bộ cơ cấu cơ khí.

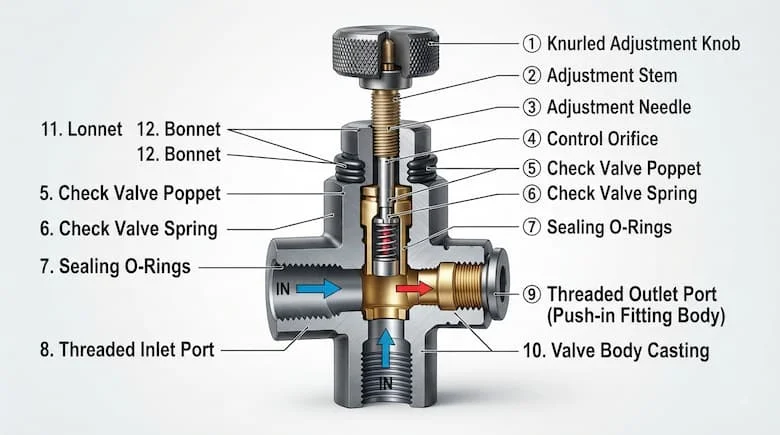

Cấu tạo van điều chỉnh khí nén gồm những gì?

Để đảm bảo khả năng vận hành bền bỉ dưới áp lực cao, cấu trúc cơ bản của thiết bị thường bao gồm các bộ phận chính sau:

1. Thân van: Phần khung cứng cáp chứa đường dẫn khí và bảo vệ các chi tiết bên trong.

2. Bộ phận điều tiết: Đóng vai trò then chốt trong việc thu hẹp hoặc mở rộng tiết diện dòng khí.

3. Núm điều chỉnh: Cho phép người vận hành xoay vặn để thay đổi mức độ mở của van đối với các dòng thủ công.

4. Ren hoặc đầu kết nối: Dùng để liên kết chắc chắn van với ống khí, co nối hoặc các thiết bị khí nén khác.

5. Gioăng làm kín: Ngăn chặn tuyệt đối tình trạng rò rỉ khí nén tại các vị trí tiếp giáp.

6. Cơ cấu chấp hành (Actuator): Có ở các dòng van tự động để thay đổi trạng thái theo tín hiệu điều khiển điện hoặc khí.

Van điều chỉnh khí nén có những loại nào?

Tùy theo cấu trúc và mục đích sử dụng trong dây chuyền, thiết bị này được chia thành các nhóm phổ biến sau:

• Van tiết lưu khí nén: Chuyên dùng để điều chỉnh lưu lượng khí, kiểm soát tốc độ hành trình của xi lanh.

• Van tiết lưu một chiều: Cho phép điều chỉnh lưu lượng theo một hướng, trong khi chiều ngược lại cho dòng khí đi qua với trở lực thấp.

• Van kim khí nén: Thiết kế dạng mũi kim sắc bén, cho phép tinh chỉnh dòng khí vô cùng tỉ mỉ và chính xác.

• Van điều khiển khí nén: Sử dụng áp lực khí hoặc tín hiệu điện để tự động đóng mở hoặc thay đổi góc mở van.

• Van điều khiển lưu lượng: Thiết kế tối ưu hóa riêng cho việc quản lý lưu lượng môi chất khí trong hệ thống lớn.

Thông số kỹ thuật van điều chỉnh khí nén cần quan tâm

Khi lựa chọn mua thiết bị, bạn cần đối chiếu kỹ lưỡng các thông số kỹ thuật cốt lõi trong bảng sau:

Đặc biệt, không nên chọn van chỉ dựa vào kích thước ren, bởi hai chiếc van cùng cỡ ren có thể khác nhau về áp suất chịu đựng, lưu lượng dòng chảy và vật liệu chế tạo.

Van điều chỉnh khí nén khác gì van điện từ?

Nhiều người dùng thường nhầm lẫn giữa hai dòng thiết bị này. Dưới đây là bảng phân biệt chi tiết giúp bạn chọn đúng sản phẩm:

Trong thực tế hệ thống tự động hóa, hai loại van này thường được kết hợp song hành: Van điện từ làm nhiệm vụ đóng mở cấp nguồn khí, sau đó dòng khí đi qua van điều chỉnh khí nén để tinh chỉnh tốc độ chuyển động của xi lanh.

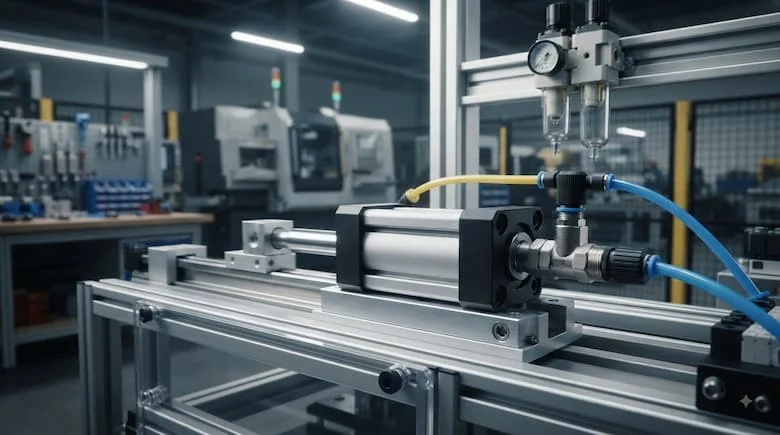

Ứng dụng thực tế của van điều chỉnh khí nén

Nhờ khả năng kiểm soát dòng chảy linh hoạt, thiết bị này hiện diện rộng rãi trong nhiều ngành công nghiệp:

• Hệ thống xi lanh khí nén: Điều tiết tốc độ tiến và lùi của piston, giúp xi lanh chuyển động êm ái, không bị giật cục.

• Dây chuyền tự động hóa: Kiểm soát nhịp độ làm việc của các cơ cấu chấp hành cơ khí chính xác cao.

• Máy đóng gói công nghiệp: Điều chỉnh lực và tốc độ của các cơ cấu kẹp sản phẩm, đẩy phôi hoặc nâng hạ thùng hàng.

• Hệ thống điều khiển khí: Phân bổ và quản lý lưu lượng khí cung cấp đến từng nhánh thiết bị độc lập trong nhà máy.

Khi nào nên dùng van điều chỉnh khí nén?

Bạn nên cân nhắc tích hợp thiết bị vào hệ thống trong các trường hợp cụ thể sau:

• Xi lanh khí nén chuyển động quá nhanh, gây hiện tượng giật mạnh ở cuối hành trình.

• Cần kiểm soát chặt chẽ tốc độ đóng mở của các cơ cấu cơ khí.

• Cần giảm thiểu tối đa hiện tượng va đập, tiếng ồn và rung động trong đường ống.

• Muốn tối ưu hóa chu trình làm việc của toàn bộ hệ thống máy móc tự động.

Lưu ý quan trọng: Không nên nhầm lẫn giữa việc giảm áp và điều tiết lưu lượng. Van điều chỉnh khí nén chịu trách nhiệm kiểm soát thể tích lưu lượng khí đi qua, trong khi van giảm áp (Regulator) có nhiệm vụ duy trì và ổn định mức áp suất đầu ra theo thiết kế.

7 sai lầm thường gặp khi chọn van điều tiết khí nén

1. Chọn sai kiểu ren kết nối: Mua nhầm chuẩn ren G sang NPT khiến việc lắp đặt bị kênh, rò rỉ khí.

2. Bỏ qua chiều hướng dòng chảy: Lắp ngược chiều đối với các dòng van tiết lưu một chiều làm mất tác dụng điều tiết.

3. Không kiểm soát áp suất làm việc: Dùng van có định mức áp suất thấp hơn áp lực thực tế của máy nén khí.

4. Điều chỉnh van quá nhỏ: Tiết diện mở quá hẹp khiến lưu lượng khí không đủ, làm cơ cấu chấp hành ì ạch, chậm chạp.

5. Mở van quá mức: Lưu lượng khí xả quá lớn làm xi lanh chạy tốc độ cao, gây va đập phá hủy phớt chặn.

6. Bỏ qua tiêu chuẩn khí nén sạch: Khí nén chứa nhiều hơi nước và bụi bẩn làm kẹt, ăn mòn các chi tiết tiết lưu bên trong.

7. Nhầm lẫn chức năng với van giảm áp: Kỳ vọng van điều tiết có thể hạ áp suất hệ thống dẫn đến chọn sai thiết bị.

Hướng dẫn chọn mua và Checklist lắp đặt

Quy trình lựa chọn sản phẩm chuẩn xác:

• Bước 1: Xác định rõ môi chất sử dụng (thông thường là khí nén sạch).

• Bước 2: Đo đạc kích thước đường ống và kiểu ren kết nối thực tế.

• Bước 3: Đối chiếu áp suất làm việc tối đa của hệ thống với thông số van.

• Bước 4: Xác định lưu lượng khí cần thiết cho các cơ cấu chấp hành.

• Bước 5: Làm rõ mục đích sử dụng (điều chỉnh tốc độ, lưu lượng hay tự động hóa).

• Bước 6: Kiểm tra hướng dòng chảy của van (đặc biệt với van một chiều).

• Bước 7: Chọn vật liệu chế tạo phù hợp với môi trường nhà máy.

Checklist lắp đặt và vận hành:

• Kiểm tra chính xác mã model và thông số kỹ thuật của van.

• Kiểm tra kỹ kích thước và bước ren kết nối trước khi lắp.

• Xác định đúng chiều mũi tên hướng dòng chảy trên thân van.

• Vệ sinh sạch sẽ đường ống, loại bỏ mạt kim loại và bụi bẩn.

• Đảm bảo nguồn khí nén cấp vào đã được lọc tách nước sạch sẽ.

• Lắp đặt van đúng vị trí yêu cầu trong sơ đồ mạch khí.

• Không siết ren quá lực làm nứt vỡ chân ren hoặc thân van.

• Bắt đầu điều chỉnh van từ mức mở nhỏ nhất.

• Tiến hành chạy thử nghiệm cơ cấu chấp hành ở áp suất thấp.

• Tăng dần lưu lượng khí cho đến khi đạt tốc độ mong muốn.

• Kiểm tra tổng thể hệ thống để chắc chắn không có hiện tượng rò rỉ khí.

Câu hỏi thường gặp về van điều tiết khí nén

1. Van điều tiết khí nén là gì?

Đây là thiết bị dùng để kiểm soát dòng khí trong hệ thống thông qua việc thay đổi tiết diện dòng chảy, giúp điều chỉnh lưu lượng khí hoặc tốc độ chuyển động của các thiết bị chấp hành như xi lanh.

2. Van điều tiết khí nén có dùng để giảm áp suất không?

Không nên đồng nhất hai tính năng này. Van điều tiết chịu trách nhiệm chính về lưu lượng, trong khi van giảm áp chuyên dụng để điều chỉnh và giữ ổn định áp suất đầu ra cho hệ thống.

3. Van tiết lưu khí nén có công dụng gì trong mạch?

Van tiết lưu được ứng dụng phổ biến để kiểm soát lưu lượng khí nén đi qua, từ đó điều chỉnh mượt mà tốc độ dịch chuyển của xi lanh hoặc các cơ cấu cơ khí tự động.

4. Kích thước phổ biến của van điều tiết khí nén là bao nhiêu?

Tùy thuộc vào từng dòng sản phẩm và nhà sản xuất, các cỡ ren phổ biến thường gặp gồm 1/8 inch, 1/4 inch, 3/8 inch, 1/2 inch và các hệ size lớn hơn cho công nghiệp nặng.

5. Làm sao để chọn mua đúng van điều tiết khí nén?

Bạn cần căn cứ vào kích thước đường ống, kiểu ren, áp suất vận hành, lưu lượng khí, môi chất, chiều hướng dòng chảy, vật liệu và mục đích điều khiển thực tế của dây chuyền.

Kết luận

Van điều tiết khí nén đóng vai trò vô cùng quan trọng trong việc kiểm soát lưu lượng và tốc độ của các cơ cấu chấp hành, giúp dây chuyền vận hành êm ái, chính xác và bền bỉ. Việc lựa chọn thiết bị không nên chỉ dựa vào kích thước mà cần xem xét đồng thời áp suất, lưu lượng, kiểu ren, hướng dòng và yêu cầu điều khiển thực tế.
