Cầu rác là gì? Giải pháp thu gom và kiểm soát rác hiệu quả cho công trình thủy

Trong quá trình vận hành các công trình thủy lợi, trạm bơm hay nhà máy thủy điện, rác thải, cành cây, bèo, túi nilon và các vật nổi trôi theo dòng nước có thể len lỏi đi sâu vào hệ thống cửa lấy nước, kênh dẫn hoặc các thiết bị cơ khí phía sau. Khi khối lượng rác tích tụ lớn, chúng sẽ làm giảm tiết diện dòng chảy, gây tắc nghẽn cục bộ, làm tăng tổn thất thủy lực nghiêm trọng và đe dọa trực tiếp đến sự an toàn của máy bơm cũng như các thiết bị vận hành. Đó chính là lý do cầu rác ra đời như một giải pháp thiết yếu để hỗ trợ thu gom, loại bỏ vật nổi ngay từ các cửa ngõ đầu dòng.

Việc đầu tư hệ thống thiết bị thu gom rác chuẩn kỹ thuật không chỉ giúp bảo vệ máy móc khỏi sự cố quá tải mà còn tối ưu hóa chi phí vận hành, giảm thiểu tối đa sức lao động thủ công trong việc vớt rác. Bài viết dưới đây sẽ phân tích chi tiết từ kiến thức nền tảng, cấu trúc, nguyên lý cho đến tiêu chí lựa chọn thiết bị chuẩn chuyên gia.

Cầu rác là gì?

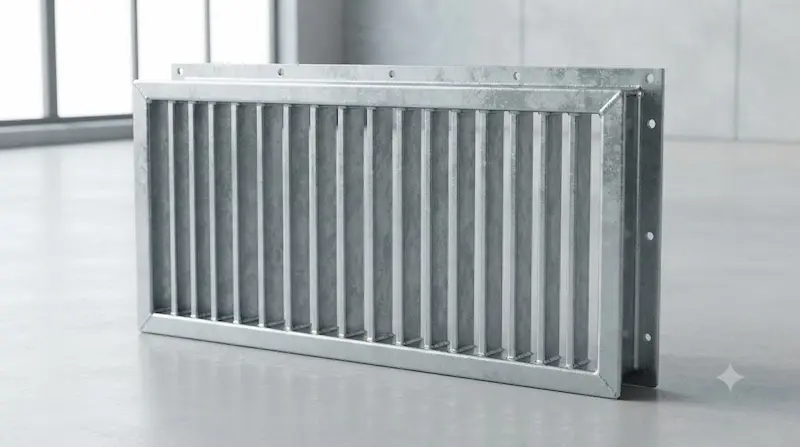

Cầu rác là thiết bị hoặc kết cấu thu gom, chắn và loại bỏ rác, vật nổi trong dòng nước tại các công trình thủy, trạm bơm, cửa lấy nước hoặc hệ thống xử lý nước. Thiết bị giúp hạn chế rác đi vào các khu vực phía sau, bảo vệ máy móc và duy trì khả năng vận hành ổn định của công trình.

Sở dĩ thiết bị này có tên gọi là thiết bị thu gom rác vì cấu trúc khung thường vắt ngang qua dòng kênh, mương hoặc cửa thu nước, kết hợp với các cơ cấu cơ khí để di chuyển qua lại dọc theo khu vực chắn rác. Khác với lưới chắn rác thông thường chỉ đóng vai trò bị động là giữ rác lại, thiết bị thu gom rác thường là một hệ thống cơ khí đồng bộ kết hợp cùng song chắn rác, máy vớt rác hoặc hệ thống băng tải để chủ động gom và đưa rác lên bờ. Trong các hệ thống thủy công quy mô vừa và lớn, đây là mắt xích quan trọng không thể thiếu trong chuỗi dây chuyền tiền xử lý nguồn nước.

Cấu tạo của thiết bị thu gom rác gồm những bộ phận nào?

Tùy thuộc vào quy mô công trình và yêu cầu tự động hóa, cấu trúc của một hệ thống cầu rác tiêu chuẩn thường bao gồm các bộ phận chính sau:

• Khung kết cấu: Chịu tải trọng toàn bộ hệ thống, đảm bảo độ cứng vững cao và đóng vai trò là khung liên kết chính cho các thiết bị cơ khí chuyển động.

• Bộ phận chắn và thu gom rác: Sử dụng hệ thống song chắn hoặc cào rác chuyên dụng, quyết định trực tiếp kích thước các vật thể có thể bị giữ lại.

• Cơ cấu nâng, hạ hoặc di chuyển: Giúp toàn bộ hệ thống cào/vớt rác tiếp cận linh hoạt các khu vực tích tụ rác dọc theo chiều ngang cửa nước.

• Hệ thống truyền động: Bao gồm động cơ điện, hộp giảm tốc, hệ thống xích hoặc cáp kéo chịu lực để vận hành cơ cấu vớt rác nhịp nhàng.

• Bộ phận điều khiển: Tủ điện điều khiển tại chỗ hoặc tích hợp hoàn toàn vào hệ thống tự động hóa trung tâm của trạm bơm.

• Hệ thống an toàn: Gồm các công tắc giới hạn hành trình, rơ-le bảo vệ quá tải động cơ và nút dừng khẩn cấp nhằm đảm bảo an toàn tuyệt đối khi vận hành.

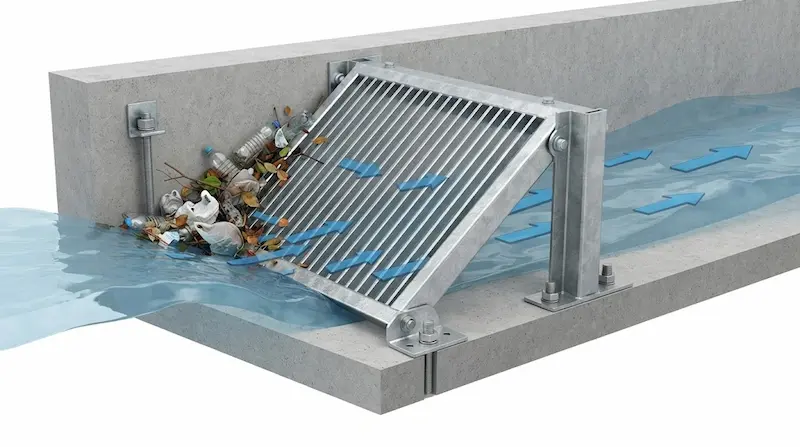

Nguyên lý hoạt động của thiết bị thu gom rác

Thiết bị thu gom rác hoạt động dựa trên nguyên lý chắn, thu gom và đưa rác ra khỏi dòng nước. Khi rác theo dòng chảy đến khu vực thu gom, bộ phận chắn hoặc cơ cấu vớt giữ rác lại; sau đó cơ cấu nâng, di chuyển hoặc xả rác đưa chúng đến vị trí tập kết.

Quy trình vận hành khép kín diễn ra theo các bước sau:

1. Rác thải và vật nổi theo dòng nước di chuyển đến khu vực chắn đầu nguồn.

2. Rác bị giữ lại tại hệ thống song chắn gắn trên khung thiết bị thu gom rác.

3. Cơ cấu cào/vớt rác bắt đầu hoạt động, di chuyển dọc theo khung cầu để thu gom toàn bộ lượng rác đang ách tắc.

4. Rác được nâng lên cao và tách biệt hoàn toàn khỏi dòng chảy tự nhiên.

5. Hệ thống máng trượt hoặc băng tải đưa rác trực tiếp đến thùng chứa hoặc khu vực tập kết rác thải bên ngoài.

Toàn bộ quá trình này được tính toán kỹ lưỡng để cấu trúc thiết bị gom được rác triệt để nhưng không gây cản trở hay tạo tổn thất thủy lực quá mức cho dòng chảy chính của công trình.

Phân tích chuyên sâu

Các loại cầu rác phổ biến hiện nay

Việc phân loại cầu rác giúp các kỹ sư dễ dàng định hình giải pháp phù hợp với ngân sách và đặc thù của từng công trình thủy lợi:

• Phân loại theo phương thức vận hành: Gồm loại thủ công (dùng sức người kéo tời), bán tự động và tự động hoàn toàn bằng hệ thống cảm biến lập trình PLC.

• Phân loại theo cơ cấu thu gom: Dạng cào rác dạng răng lược, dạng gầu ngoạm, hoặc dạng lưới kết hợp cơ cấu làm sạch tự động.

• Phân loại theo vị trí lắp đặt: thiết bị thu gom rác cho trạm bơm tưới tiêu, trạm bơm thoát nước đô thị, cửa lấy nước nhà máy thủy điện, hoặc các bể lắng sơ cấp trong hệ thống xử lý nước thải công nghiệp.

• Phân loại theo kết cấu vật liệu: Khung kết cấu thép sơn chống gỉ hoặc chế tạo hoàn toàn bằng thép không gỉ (Inox 304 /316) để chống ăn mòn trong môi trường nước khắc nghiệt; thiết kế dạng cố định hoặc di chuyển trên đường ray.

Thông số kỹ thuật thiết bị thu gom rác cần quan tâm

Khi lựa chọn thiết bị thu gom rác, tuyệt đối không nên chỉ dựa vào kích thước chiều rộng của kênh dẫn. Các kỹ sư bắt buộc phải tính toán đồng thời lưu lượng nước tối đa, vận tốc dòng chảy, thành phần và khối lượng rác dự kiến phát sinh theo mùa để tránh tình trạng thiết bị bị quá tải hoặc không đáp ứng kịp thực tế.

Thiết bị thu gom rác khác gì song chắn rác và máy vớt rác?

Song chắn rác thiên về chức năng giữ rác tĩnh, trong khi máy vớt rác tập trung vào cơ cấu lấy rác đơn lẻ. Riêng hệ thống thiết bị thu gom rác đóng vai trò như một giải pháp tổng thể kết hợp cả khung kết cấu vững chắc lẫn cơ cấu di động để tự động thu gom toàn diện cho các công trình thủy lợi trọng điểm.

Ưu điểm và hạn chế của thiết bị thu gom rác

• Ưu điểm vượt trội: Giúp loại bỏ rác thải tự động và triệt để khỏi dòng nước, bảo vệ tuyệt đối an toàn cho máy bơm và thiết bị phía sau, giảm thiểu tối đa sức lao động thủ công nặng nhọc cho nhân viên vận hành, đồng thời thiết kế linh hoạt theo kích thước thực tế của từng công trình.

• Hạn chế cần lưu ý: Chi phí đầu tư ban đầu cao hơn nhiều so với các loại song chắn rác thông thường; đòi hỏi quá trình tính toán kết cấu và tải trọng chính xác; cần bảo trì định kỳ các chi tiết truyền động cơ khí do môi trường nước dễ gây ăn mòn, gỉ sét.

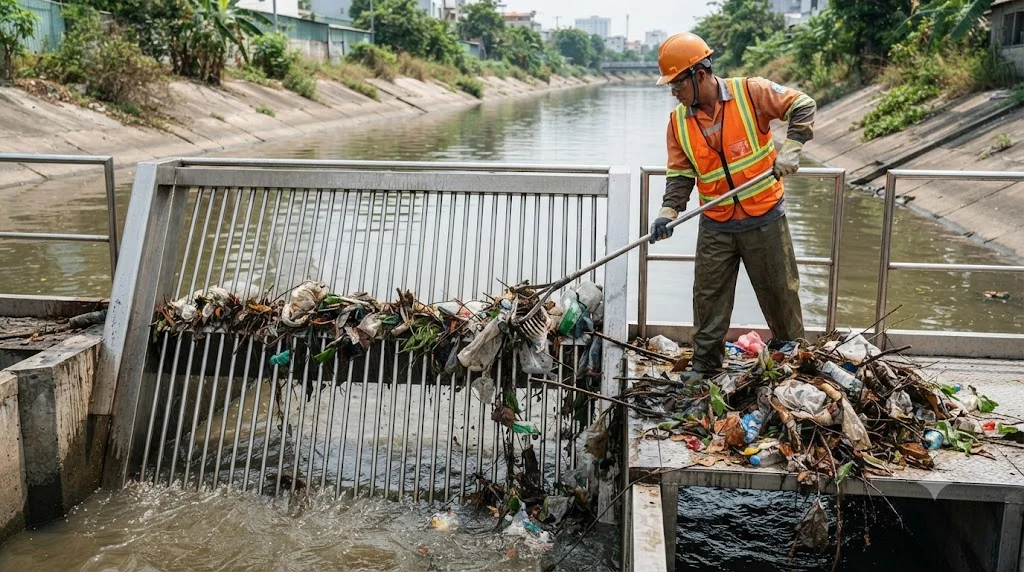

Ứng dụng thực tế

Khi nào nên sử dụng thiết bị thu gom rác?

Hệ thống thiết bị thu gom rác được định hướng sử dụng cho các công trình thủy công lớn, nơi có lưu lượng nước qua lại khổng lồ và mật độ rác thải, bèo trôi, cành cây dày đặc theo mùa. Các lĩnh vực ứng dụng điển hình bao gồm:

• Trạm bơm tiêu úng, cấp nước: Ngăn chặn rác lọt vào cánh quạt máy bơm, tránh tình trạng kẹt trục hoặc gãy cánh bơm.

• Cửa lấy nước nhà máy thủy điện: Bảo vệ tua-bin và các hệ thống van điều tiết phía sau khỏi các vật thể cứng trôi nổi.

• Hệ thống kênh dẫn nước lớn: Kiểm soát và gom rác tập trung trước khi dòng nước đổ về các khu vực xử lý tiếp theo.

• Nhà máy xử lý nước thải công nghiệp và dân dụng: Đóng vai trò là bước tiền xử lý quan trọng để tách bỏ các vật thể thô có kích thước lớn.

Những sai lầm thường gặp khi thiết kế và lựa chọn thiết bị thu gom rác

• Không khảo sát kỹ đặc thù rác thải: Bỏ qua việc phân tích thành phần rác (rác sinh hoạt, bèo tây hay cành cây lớn) dẫn đến việc thiết kế kích thước cào rác không phù hợp.

• Chỉ tính toán dựa vào lưu lượng nước: Quên mất yếu tố vận tốc dòng chảy thực tế và tải trọng rác đột xuất khi lũ về.

• Bỏ qua tải trọng bất thường: Khi rác bị dồn ứ hàng loạt, áp lực nước ép vào thiết bị thu gom rác tạo ra tải trọng tĩnh cực lớn có thể làm cong vênh khung kết cấu.

• Chọn vật liệu kém chất lượng: Sử dụng thép thông thường trong môi trường nước chứa tạp chất ăn mòn nhanh chóng làm xuống cấp thiết bị chỉ sau vài năm.

• Thiếu không gian bảo trì: Thiết kế bố trí khu vực động cơ, hộp giảm tốc ở vị trí khó tiếp cận, gây khó khăn cho việc bảo dưỡng định kỳ.

Hướng dẫn / Checklist

Checklist lựa chọn và thiết kế thiết bị thu gom rác chuẩn kỹ thuật qua 8 bước

1. Bước 1: Khảo sát thực tế công trình (chiều rộng kênh, chiều sâu mực nước, không gian lắp đặt).

2. Bước 2: Xác định thông số lưu lượng (lưu lượng trung bình và lưu lượng đỉnh lũ lớn nhất).

3. Bước 3: Phân tích thành phần rác thải đặc trưng tại khu vực (bèo, cành cây, rác nhựa, vật thể nặng).

4. Bước 4: Tính toán kỹ lưỡng tải trọng tác động lên thiết bị khi rác bị bít kín dòng chảy.

5. Bước 5: Lựa chọn vật liệu chế tạo tối ưu (ưu tiên inox hoặc thép nhúng nóng chống ăn mòn).

6. Bước 6: Quyết định phương thức vận hành (thủ công, bán tự động hay tự động hoàn toàn).

7. Bước 7: Thiết kế phương án bảo trì thuận tiện cho các bộ phận truyền động cơ khí.

8. Bước 8: Hoàn thiện hệ thống an toàn (cảm biến quá tải, giới hạn hành trình, nút dừng khẩn cấp).

Checklist kiểm tra nhanh trước khi đặt hàng:

• Kích thước thực tế kênh dẫn và cửa nước

• Lưu lượng dòng chảy max/min

• Vận tốc dòng nước qua công trình

• Thành phần và khối lượng rác dự kiến

• Tải trọng thiết kế chịu lực của thiết bị thu gom rác

• Vật liệu khung và cơ cấu cào rác chống ăn mòn

• Công suất động cơ và hệ thống truyền động

• Phương thức điều khiển điện tự động

• Tiêu chuẩn an toàn và yêu cầu bảo trì định kỳ

Câu hỏi thường gặp (FAQ)

Cầu rác là gì?

Cầu rác là thiết bị hoặc kết cấu cơ khí chuyên dụng dùng để chắn, thu gom và loại bỏ rác thải, vật nổi trong dòng nước tại các công trình thủy lợi, trạm bơm và hệ thống xử lý nước.

Thiết bị thu gom rác được sử dụng ở đâu?

Thiết bị này được ứng dụng rộng rãi tại các trạm bơm tiêu úng, cửa lấy nước nhà máy thủy điện, hệ thống kênh dẫn nước lớn và các khu vực tiền xử lý của nhà máy xử lý nước thải.

Thiết bị thu gom rác có thể vận hành tự động không?

Có. Tùy thuộc vào thiết kế của dự án, thiết bị thu gom rác có thể trang bị hệ thống động cơ điện, hộp giảm tốc, cảm biến hành trình và tủ điều khiển tự động PLC mà không cần sự can thiệp thủ công liên tục của con người.

Thiết bị thu gom rác khác gì song chắn rác?

Song chắn rác chỉ là cấu trúc thanh đan tĩnh làm nhiệm vụ giữ rác lại trong dòng nước, trong khi thiết bị thu gom rác là một hệ thống cơ khí di động tích hợp khả năng tự động cào, vớt và đưa rác thải ra khỏi khu vực dòng chảy một cách liên tục.

Cần dựa vào thông số nào để chọn thiết bị thu gom rác?

Việc lựa chọn cần dựa trên kích thước hình học của công trình, lưu lượng nước, vận tốc dòng chảy, đặc tính loại rác, tải trọng chịu lực và yêu cầu mức độ tự động hóa vận hành.

Kết luận

Thiết bị thu gom rác – giải pháp thu gom và kiểm soát rác cho công trình thủy

Cầu rác đóng vai trò là tuyến phòng thủ đầu tiên và cực kỳ quan trọng giúp kiểm soát triệt để rác thải, vật nổi trong dòng nước, bảo vệ an toàn cho máy bơm, cửa lấy nước và toàn bộ hệ thống cơ khí phía sau. Hiệu quả hoạt động của thiết bị phụ thuộc rất lớn vào khâu khảo sát thiết kế, tính toán tải trọng, lựa chọn vật liệu và đặc tính thủy lực thực tế của công trình.
