Góc ren: Cấu tạo, phân loại và kinh nghiệm lựa chọn chuẩn kỹ thuật

Vì sao cần sử dụng góc ren trong đường ống?

Khi thi công các tuyến đường ống thực tế, không phải lúc nào hệ thống cũng đi theo một đường thẳng. Tại các vị trí cần chuyển hướng góc 90 độ, người thợ luôn cần đến một phụ kiện chuyên dụng vừa làm nhiệm vụ đổi hướng dòng chảy, vừa tạo ra liên kết cơ khí chắc chắn với các đoạn ống hoặc thiết bị có đầu kết nối dạng ren.

Đây chính là thời điểm góc ren phát huy tối đa vai trò của mình trong hệ thống. Tuy nhiên, trong quá trình mua sắm và lắp đặt, người dùng rất dễ gặp phải các rắc rối thường gặp: không phân biệt được ren trong hay ren ngoài, kích thước đầu nối không đồng nhất, nhầm lẫn giữa hệ ren BSP và NPT, quấn băng tan sai kỹ thuật hoặc chọn sai vật liệu dẫn đến rò rỉ môi chất.

Việc chọn đúng loại góc nối ren không chỉ dựa vào kích thước đường ống mà còn đòi hỏi kỹ thuật viên phải kiểm tra kỹ kiểu ren, vật liệu chế tạo, góc chuyển hướng và điều kiện làm việc thực tế của hệ thống.

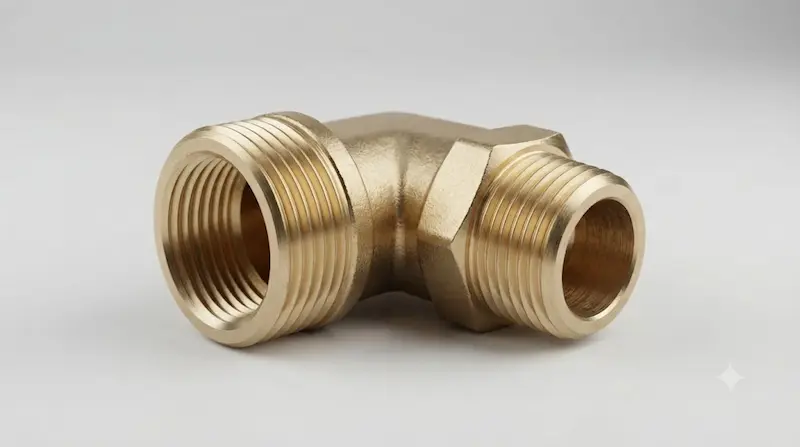

Kiến thức nền: Góc ren là gì?

Góc ren là phụ kiện đường ống có dạng góc, thường được sử dụng để đổi hướng tuyến ống và kết nối các đoạn ống hoặc thiết bị thông qua đầu ren. Loại phổ biến nhất là góc nối ren 90°, với hai đầu kết nối có thể là ren trong, ren ngoài hoặc kết hợp cả hai tùy thiết kế.

Hiểu một cách đơn giản, từ “góc” tượng trưng cho hình dạng chuyển hướng của dòng chảy, còn “chữ ren” đại diện cho phương thức liên kết cơ khí. Chức năng cốt lõi của phụ kiện này là vừa đổi hướng vừa kết nối nhanh chóng mà không cần đến các mối hàn phức tạp.

Góc nối ren có phải cút ren không?

Trong thực tế thi công, thợ kỹ thuật thường sử dụng nhiều tên gọi khác nhau để chỉ cùng một loại phụ kiện như: góc nối ren, cút ren, co ren hay cút góc nối ren. Tùy theo vùng miền, ngành hàng hoặc nhà cung cấp, tên gọi có thể biến đổi nhưng bản chất cấu tạo và phương thức kết nối ren vẫn hoàn toàn tương đồng.

Nguyên lý và cấu tạo của góc nối ren

Cấu tạo cơ bản

Phụ kiện này không chứa các cơ cấu chuyển động phức tạp mà cấu thành từ các chi tiết tối ưu:

• Thân góc: Khung đúc chịu lực định hình góc chuyển hướng dòng chảy.

• Đầu ren thứ nhất và thứ hai: Các chân ren được gia công tiêu chuẩn bên trong hoặc bên ngoài.

• Bề mặt làm kín: Vùng tiếp xúc giữa các bước ren để giữ áp lực.

• Phần lục giác hoặc vị trí siết: Thiết kế trợ lực giúp thợ dùng cờ lê thao tác dễ dàng.

Nguyên lý kết nối

Quy trình liên kết diễn ra khi đầu ren của ống hoặc thiết bị được vặn chặt vào góc nối ren, tạo ra lực siết cơ khí kết hợp với vật liệu làm kín (như băng tan, keo lơ) để bịt kín kẽ hở, ngăn chặn triệt để tình trạng rò rỉ dòng chảy tại góc cua.

Phân tích chuyên sâu: Các loại góc ren phổ biến

Góc nối ren 90°

Đây là dòng sản phẩm thông dụng nhất trong mọi hệ thống đường ống, chuyên dùng để chuyển hướng tuyến ống đột ngột 90 độ, kết nối hai đoạn ống hoặc lắp đặt gọn gàng trong các không gian hạn chế.

Góc nối ren trong

Cả hai đầu hoặc một đầu kết nối được thiết kế phần ren nằm ở phía bên trong. Loại này chuyên dùng để vặn nối tiếp với các đầu ống có ren ngoài , van công nghiệp hoặc các phụ kiện ren ngoài tương ứng.

Góc nối ren ngoài

Đầu kết nối được thiết kế phần ren nằm ở phía bên ngoài thân phụ kiện, thường dùng để cắm sâu và vặn vào các lỗ ren trong, van ren trong hoặc các thiết bị có sẵn chân ren chờ.

Góc nối ren trong – ngoài (Góc nối ren hỗn hợp)

Thiết kế kết hợp một đầu ren trong và một đầu ren ngoài, cực kỳ hữu ích trong các tình huống kỹ thuật phức tạp khi hai phía của hệ thống yêu cầu hai kiểu chuyển đổi kết nối khác nhau.

Kích thước góc nối ren và sự khác biệt giữa các hệ ren

Bảng quy cách kích thước phổ biến tại Việt Nam

Trên thị trường, phụ kiện này thường được gọi theo các kích thước quy ước quen thuộc như 13, 17, 21, 27, 34, 42, 49, 60... Tuy nhiên, đây là cách gọi mang tính thương mại và không nên mặc định đồng nhất hoàn toàn với đường kính danh nghĩa DN hay kích thước đo thực tế.

Phân biệt hệ ren BSP và NPT

• Ren BSP (British Standard Pipe): Hệ ren ống tiêu chuẩn Anh, rất phổ biến trong các hệ thống đường ống dân dụng và công nghiệp tại Việt Nam.

• Ren NPT (National Pipe Thread): Hệ ren côn tiêu chuẩn Mỹ, thường được dùng trên các thiết bị đo lường và máy móc nhập khẩu.

• Tại sao không nên trộn lẫn BSP và NPT? Dù nhìn bằng mắt thường chúng có vẻ tương tự nhau, góc độ hình học bước ren hoàn toàn khác biệt. Việc cố tình vặn ép sẽ làm hỏng chân ren, không thể siết kín và gây rò rỉ áp suất nghiêm trọng.

So sánh vật liệu: Đồng, Inox và Nhựa

• Khi nào chọn góc nối ren đồng? Phù hợp với hệ thống cấp nước gia đình, đường ống dân dụng, hệ thống khí nén áp suất vừa phải.

• Khi nào chọn góc nối ren inox? Ưu tiên khi hệ thống đòi hỏi độ bền cơ học cao, chống ăn mòn hóa chất và chịu được môi trường làm việc khắc nghiệt.

• Khi nào dùng góc nối ren nhựa? Lựa chọn lý tưởng khi môi chất tương thích, áp suất và nhiệt độ nằm trong giới hạn cho phép, giúp giảm tải trọng và tối ưu chi phí.

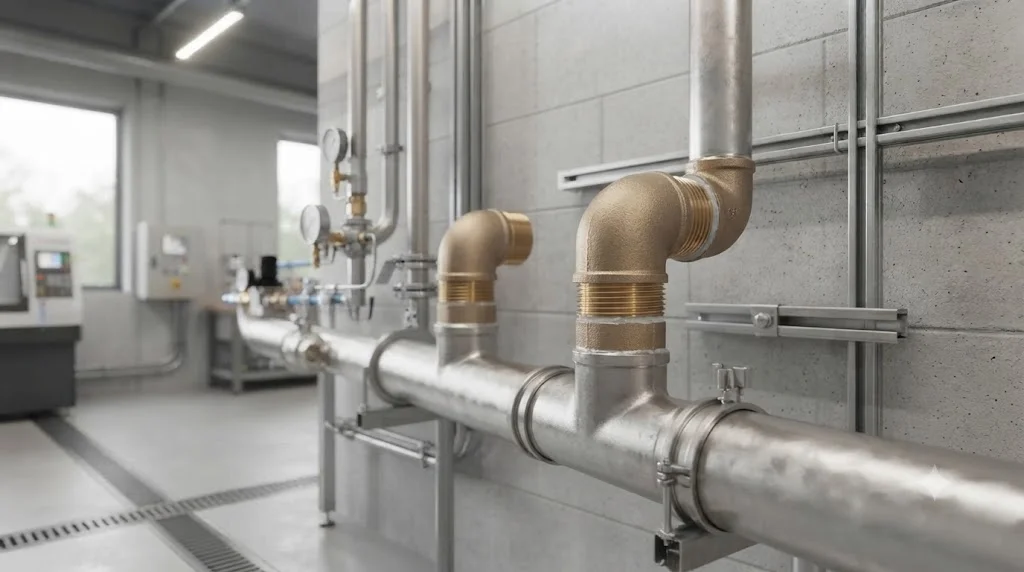

Ứng dụng thực tế và hướng dẫn lựa chọn

Góc nối ren được sử dụng ở đâu?

• Hệ thống cấp nước: Lắp đặt tại các góc cua đường ống nước gia đình, cụm máy bơm tăng áp, tủ kỹ thuật âm tường.

• Hệ thống khí nén: Phân phối khí áp lực trong các xưởng sản xuất, máy móc tự động hóa.

• Hệ thống công nghiệp: Dẫn truyền chất lỏng, khí phụ trợ trong các dây chuyền nhà máy.

Khi nào nên và không nên dùng góc nối ren?

Nên sử dụng khi không gian lắp đặt hạn chế, cần bẻ góc 90 độ linh hoạt và muốn tháo lắp thuận tiện mà không cần hàn ống. Ngược lại, nếu hệ thống có áp suất và nhiệt độ quá cao, chịu rung động mạnh liên tục, bạn nên cân nhắc các phương pháp kết nối hàn chuyên dụng thay vì dùng phụ kiện ren.

6 sai lầm phổ biến khi chọn và lắp góc nối ren

1. Chỉ nhìn kích thước ngoài: Bỏ qua tiêu chuẩn hệ ren khiến việc kết nối bị thất bại.

2. Nhầm lẫn ren trong và ren ngoài: Dẫn đến việc mua sai chủng loại, không thể khớp nối với thiết bị.

3. Trộn lẫn hệ ren BSP và NPT: Gây hỏng ren và rò rỉ chất lỏng ngay khi vận hành.

4. Chọn sai vật liệu: Sử dụng vật liệu không tương thích với hóa chất hoặc nhiệt độ của môi chất.

5. Siết quá chặt: Dùng lực quá mạnh làm nứt vỡ phụ kiện hoặc biến dạng bề mặt làm kín.

6. Quấn băng tan sai kỹ thuật: Quấn ngược chiều hoặc quá dày gây cản trở hành trình vặn ren.

Checklist hướng dẫn chọn và lắp đặt chuẩn xác

Quy trình 7 bước chọn mua

1. Xác định mục đích: Cần đổi hướng 90 độ, nối ống hay kết nối với van thiết bị.

2. Xác định kiểu ren: Ren trong, ren ngoài hay hỗn hợp trong – ngoài.

3. Xác định tiêu chuẩn ren: Phân định rõ hệ BSP hay NPT.

4. Xác định kích thước quy cách: Kiểm tra thực tế đầu ren thay vì chỉ áng chừng bằng mắt.

5. Chọn vật liệu: Dựa trên đặc tính môi chất, nhiệt độ và áp suất làm việc.

6. Kiểm tra catalogue nhà sản xuất: Đối chiếu thông số kỹ thuật trước khi đặt hàng.

7. Kiểm tra bước ren: Đảm bảo ren không bị móp méo, sứt mẻ trước khi thi công.

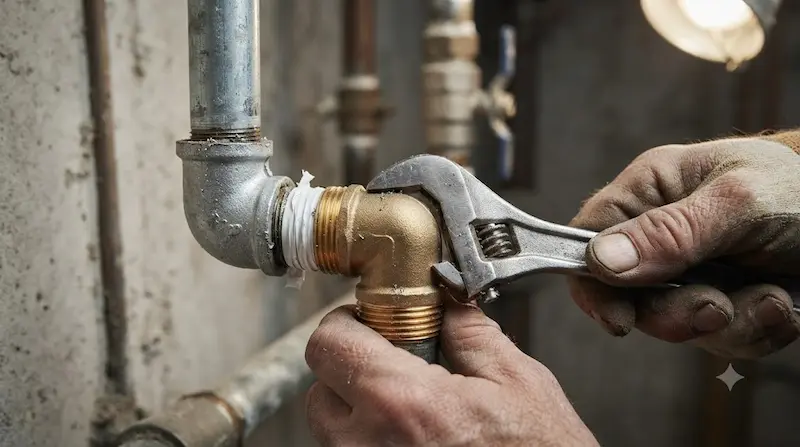

Checklist khi lắp đặt

• Làm sạch hoàn toàn đầu ren trước khi thao tác

• Sử dụng băng tan hoặc keo làm kín đúng tiêu chuẩn kỹ thuật

• Vặn đúng chiều ren, không ép lệch góc

• Siết lực vừa đủ tay, không dùng đòn bẩy quá mạnh

• Cấp áp suất hệ thống từ từ để kiểm tra rò rỉ sau khi lắp xong

FAQ – Câu hỏi thường gặp về góc nối ren

Góc ren là gì?

Góc nối ren là phụ kiện đường ống có dạng góc vuông, dùng để chuyển hướng tuyến ống đồng thời tạo liên kết ren chắc chắn với các đoạn ống hoặc thiết bị khác trong hệ thống.

Góc nối ren trong và góc nối ren ngoài khác nhau thế nào?

Góc nối ren trong có đường ren nằm ở phía bên trong mặt bích kết nối để nhận chân ren ngoài. Ngược lại, góc nối ren ngoài có phần ren nằm ở bên ngoài thân để vặn vào các lỗ ren chờ.

Góc nối ren 21 và góc nối ren 27 khác nhau gì?

Đây là hai kích thước đường kính quy ước phổ biến trên thị trường (tương ứng ống DN15 và DN20). Cần kiểm tra thông số catalogue chi tiết để chọn đúng kích thước thực tế của hệ thống.

BSP và NPT có dùng chung cho góc nối ren được không?

Không nên dùng chung vì hình học bước ren khác nhau sẽ dẫn đến tình trạng không vặn khít được, làm hỏng ren và gây rò rỉ môi chất nghiêm trọng trong quá trình vận hành.

Chọn đúng góc ren để đường ống kín và ổn định

Việc lựa chọn phụ kiện kết nối tưởng chừng đơn giản nhưng lại quyết định trực tiếp đến độ bền vững và an toàn của toàn bộ hệ thống đường ống. Để đạt hiệu quả tối ưu, bạn cần đánh giá tổng hòa các yếu tố: kiểu ren, kích thước thực tế, vật liệu chế tạo và điều kiện áp suất làm việc. Tránh sai lầm trong việc chọn sai hệ ren hoặc vật liệu kém chất lượng để hạn chế tối đa rủi ro rò rỉ tốn kém chi phí sửa chữa.
