Van điều chỉnh áp suất khí: Nguyên lý, phân loại và cách chọn chuẩn kỹ thuật

Vì sao hệ thống khí cần van điều chỉnh áp suất?

Một hệ thống khí nén công nghiệp thường phải tiếp nhận nguồn khí cấp từ máy nén có áp suất cao hơn rất nhiều so với mức giới hạn mà các thiết bị đầu cuối cần sử dụng. Nếu đưa trực tiếp nguồn khí có áp suất cao này vào hệ thống phân phối, hậu quả để lại sẽ vô cùng nặng nề: thiết bị hoạt động chập chờn không ổn định, hao hụt năng lượng khí nén, giảm tuổi thọ linh kiện nghiêm trọng, phá hỏng các cơ cấu chấp hành và áp suất đầu ra hoàn toàn sai lệch so với yêu cầu vận hành thực tế.

Chính vì những rủi ro đó, sự xuất hiện của van điều chỉnh áp suất khí trở thành yếu tố sống còn để bảo vệ toàn bộ mạng lưới thiết bị.

• Một hệ thống khí nén hiệu quả không chỉ cần “đủ áp”, mà trên hết là cần đúng áp và ổn định áp tại mọi điểm sử dụng.

• Thiết bị này thực chất là gì, cơ chế vận hành ra sao và làm thế nào để chọn đúng model phù hợp với nhu cầu thực tế?

Hiểu rõ cấu trúc và nguyên lý của van điều chỉnh áp suất khí giúp bạn tối ưu hóa năng suất vận hành, đồng thời ngăn ngừa triệt để các sự cố sụt áp hay quá áp nguy hiểm cho dây chuyền sản xuất.

Kiến thức nền: Van điều chỉnh áp suất khí là gì?

Van điều chỉnh áp suất khí là thiết bị dùng để giảm và duy trì áp suất khí ở mức đầu ra phù hợp với yêu cầu của hệ thống hoặc thiết bị sử dụng. Van nhận khí ở áp suất đầu vào cao hơn và điều chỉnh tiết diện dòng chảy để kiểm soát áp suất đầu ra theo giá trị cài đặt.

Trong kỹ thuật cơ khí và tự động hóa, thiết bị này còn được biết đến qua các thuật ngữ quốc tế như pressure regulator, pressure reducing regulator hay pneumatic regulator. Cần phân biệt rõ khái niệm “điều chỉnh áp suất” hoàn toàn khác với “điều chỉnh lưu lượng” dòng chảy.

Van điều chỉnh áp suất khí có phải van giảm áp không?

Trong nhiều trường hợp thực tế, pressure regulator được gọi phổ biến là van điều chỉnh áp suất hoặc van giảm áp. Tuy nhiên, về mặt kỹ thuật, mỗi dòng van có một chức năng chuyên biệt:

• Regulator: Duy trì chính xác áp suất đầu ra ổn định theo giá trị đã cài đặt sẵn.

• Pressure reducing valve: Giảm áp suất từ nguồn đầu vào lớn xuống mức thấp hơn.

• Flow control valve: Chuyên dùng để điều chỉnh lưu lượng dòng khí đi qua.

• Safety/relief valve: Thiết bị bảo vệ bắt buộc nhằm ngăn chặn hiện tượng quá áp cho toàn hệ thống.

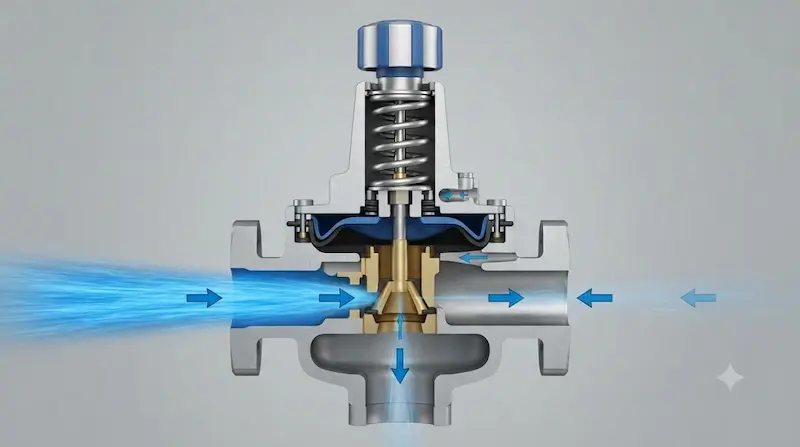

Cấu tạo và nguyên lý hoạt động của van điều chỉnh áp suất khí

Cấu tạo cơ bản

Một thiết bị chuẩn kỹ thuật được cấu thành từ các bộ phận chính sau:

• Thân van: Khung chính chịu áp lực cao.

• Cửa vào và cửa ra (Inlet/Outlet ports): Đường dẫn khí nén qua van.

• Màng van hoặc piston: Bộ phận cảm nhận áp suất đầu ra.

• Lò xo điều chỉnh: Quyết định lực ép cơ học lên màng van.

• Núm chỉnh áp: Tay vặn để thay đổi độ nén lò xo.

• Cơ cấu van và bộ phận làm kín: Đóng mở tiết diện lưu thông khí.

• Đồng hồ áp suất tích hợp: Hiển thị trực quan thông số áp.

Nguyên lý hoạt động

Hướng di chuyển của dòng khí tuân theo chu trình:

Khí áp suất cao - cửa vào - cơ cấu van - cửa ra - cảm biến áp suất trên màng van - tự động điều chỉnh vị trí van.

Khi áp suất đầu ra sụt giảm thấp hơn mức cài đặt, lò xo đẩy cơ cấu điều chỉnh mở rộng van, tăng lượng khí đi qua nhằm kéo áp suất đầu ra phục hồi. Ngược lại, khi áp suất đạt ngưỡng cài đặt, van tự động thu hẹp tiết diện để hạn chế dòng khí, duy trì áp suất ổn định quanh giá trị mong muốn.

Tại sao áp suất đầu ra có thể bị tụt?

Hiện tượng sụt áp sau van thường xuất phát từ các nguyên nhân: lưu lượng tiêu thụ vượt quá khả năng đáp ứng của van, kích thước cổng quá nhỏ, áp suất đầu vào từ nguồn không đủ, thiết lập thông số sai lệch, đường ống gây tổn thất áp suất lớn hoặc bộ lọc khí phía trước bị tắc nghẽn.

Phân tích chuyên sâu: Các loại van điều chỉnh áp suất khí phổ biến

Van điều chỉnh áp suất của khí nén

Đây là dòng sản phẩm thông dụng nhất, được ứng dụng rộng rãi trong các hệ thống máy móc tự động hóa, xi lanh khí nén, dây chuyền sản xuất lắp ráp và các mạch điều khiển khí nén dân dụng lẫn công nghiệp.

Van điều chỉnh áp suất của khí có đồng hồ hiển thị

Ưu điểm vượt trội là cho phép kỹ thuật viên theo dõi trực tiếp áp suất đầu ra ngay trên mặt đồng hồ tích hợp, giúp việc căn chỉnh trở nên cực kỳ trực quan, dễ dàng thao tác và thuận tiện trong quá trình bảo trì định kỳ.

Van điều chỉnh áp suất của khí độ chính xác cao

Được thiết kế chuyên dụng cho các dây chuyền đòi hỏi tính khắt khe tuyệt đối về độ ổn định áp suất, biên độ dao động cực nhỏ, rất phù hợp với các thiết bị đo lường nhạy cảm với biến động áp.

Van điều chỉnh áp suất có van pilot (Pilot-operated regulator)

Lựa chọn tối ưu cho các hệ thống có lưu lượng khí cực lớn, kích thước đường ống cấp chính lớn và yêu cầu kiểm soát áp suất đầu ra với độ chính xác cao dưới tải trọng thay đổi liên tục.

Thông số kỹ thuật cần kiểm tra khi chọn van điều chỉnh áp suất khí

Việc lựa chọn thiết bị phù hợp đòi hỏi sự am hiểu về các thông số kỹ thuật thương mại quan trọng sau đây:

Áp suất đầu vào và đầu ra

Tuyệt đối không chỉ lựa chọn thiết bị dựa trên câu hỏi đơn giản “Van này chịu được bao nhiêu bar?”. Bạn bắt buộc phải xác định rõ áp suất nguồn cấp thực tế, áp suất mà thiết bị đầu cuối yêu cầu, dải điều chỉnh của regulator và giới hạn chịu tải tối đa của hệ thống.

Lưu lượng khí

Đây là yếu tố kỹ thuật thường bị người mua bỏ quên. Van phải đáp ứng đủ lưu lượng tiêu thụ thực tế. Nếu van quá nhỏ sẽ gây tụt áp, thiết bị hoạt động yếu và mất ổn định; ngược lại, van quá lớn sẽ đẩy chi phí đầu tư lên cao mà không cải thiện hiệu suất.

Sự khác biệt giữa van điều chỉnh áp suất, van tiết lưu và van an toàn

• Regulator vs Flow control valve: Regulator kiểm soát áp suất, trong khi van tiết lưu kiểm soát lưu lượng. Hai thiết bị này thường được lắp kết hợp trong một mạch nhưng phục vụ hai mục đích hoàn toàn khác nhau.

• Regulator vs Safety valve: Tuyệt đối không được xem regulator là thiết bị thay thế cho van an toàn. Regulator kiểm soát áp suất vận hành bình thường, còn safety/relief valve là lớp bảo vệ cuối cùng khi áp suất vượt ngưỡng nguy hiểm.

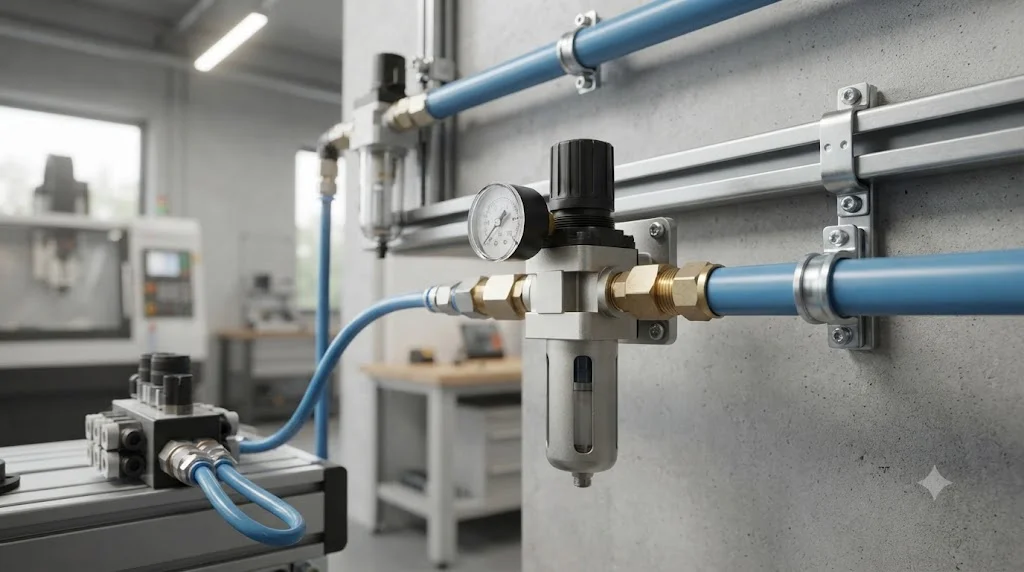

Ứng dụng thực tế và hướng dẫn chọn mua

Khi nào cần sử dụng van điều chỉnh áp suất của khí?

• Khi áp suất nguồn cấp từ máy nén cao hơn nhiều so với tiêu chuẩn của thiết bị.

• Khi hệ thống yêu cầu duy trì áp suất đầu ra ổn định tuyệt đối dù áp suất nguồn biến động.

• Khi các thiết bị khác nhau trong cùng một nhà máy cần những mức áp suất vận hành độc lập.

• Khi cần bảo vệ các bộ phận nhạy cảm phía sau khỏi hiện tượng tăng áp đột ngột.

Quy trình 7 bước chọn van chuẩn chuyên gia

1. Xác định loại môi chất: Khí nén thông thường, khí kỹ thuật hay các loại khí đặc thù khác.

2. Xác định áp suất đầu vào: Đo lường chính xác áp lực nguồn cấp tối đa.

3. Xác định áp suất đầu ra: Thông số mà thiết bị tiêu thụ yêu cầu.

4. Tính toán lưu lượng: Xác định tổng lưu lượng khí tiêu thụ của toàn bộ nhánh.

5. Chọn kích thước cổng kết nối: Đối chiếu tiêu chuẩn ren kết nối (BSP, NPT) và đường kính ống.

6. Kiểm tra vật liệu và nhiệt độ: Đảm bảo độ bền trong môi trường vận hành thực tế.

7. Đối chiếu catalogue nhà sản xuất: Kiểm tra bảng thông số kỹ thuật chi tiết trước khi quyết định đặt hàng.

FAQ – Câu hỏi thường gặp về van điều chỉnh áp suất của khí

Van điều chỉnh áp suất khí là gì?

Van điều chỉnh áp suất của khí là thiết bị chuyên dụng dùng để giảm và duy trì ổn định áp suất đầu ra ở mức phù hợp với yêu cầu của thiết bị phía sau thông qua cơ cấu màng lò xo và tiết diện dòng chảy bên trong.

Van điều chỉnh áp suất của khí có làm giảm lưu lượng không?

Van không được thiết kế chuyên biệt để điều tiết lưu lượng. Tuy nhiên, việc thay đổi áp suất và thu hẹp tiết diện dòng chảy chắc chắn sẽ ảnh hưởng gián tiếp đến lưu lượng khí thực tế qua hệ thống.

Tại sao áp suất sau van bị tụt?

Hiện tượng sụt áp có thể do lưu lượng thiết bị tiêu thụ vượt quá giới hạn của van, kích thước van quá nhỏ, áp suất đầu vào quá thấp hoặc do hệ thống lọc khí bị tắc nghẽn gây tổn thất áp suất lớn.

Van điều chỉnh áp suất và van an toàn có giống nhau không?

Hoàn toàn khác nhau. Van điều chỉnh áp suất kiểm soát áp suất vận hành ổn định hàng ngày, trong khi van an toàn là thiết bị bảo vệ tự động kích hoạt khi áp suất vượt ngưỡng giới hạn cho phép.

Chọn đúng van điều chỉnh áp suất của khí để hệ thống vận hành ổn định

Việc đầu tư một thiết bị van điều chỉnh áp suất khí chất lượng cao không chỉ đơn thuần là giảm áp lực nguồn mà còn là giải pháp cốt lõi để duy trì sự ổn định, kéo dài tuổi thọ thiết bị và tối ưu hóa chi phí vận hành cho toàn bộ nhà máy. Hãy luôn nhớ rằng kích thước cổng không phải là tiêu chuẩn duy nhất; lưu lượng, dải áp suất, môi chất và đặc tính kỹ thuật đều phải được xem xét đồng bộ.
