Các Loại Van Đảo Chiều: Phân Loại, Nguyên Lý Và Cách Chọn

Vì sao cần tìm hiểu các loại van đảo chiều?

Trong các dây chuyền tự động hóa, hệ thống khí nén hay thủy lực, khi xy lanh cần tiến – lùi, cơ cấu chấp hành cần thay đổi hướng chuyển động hoặc dòng lưu chất cần được điều hướng sang các nhánh khác nhau, việc chọn sai thiết bị sẽ khiến hệ thống tê liệt. Nếu bạn vô tình chọn nhầm thiết bị, xy lanh sẽ đứng yên, không đảo chiều được hoặc phát sinh tổn thất áp suất nghiêm trọng, làm gián đoạn toàn bộ dây chuyền sản xuất.

Thực tế, các loại van đảo chiều trên thị trường hiện nay cực kỳ đa dạng, khác biệt hoàn toàn về số cửa, số vị trí cho đến phương thức điều khiển dòng chảy. Không phải dòng van nào cũng phù hợp với mọi cơ cấu chấp hành hay mọi hệ thống công nghiệp. Việc hiểu rõ bản chất từng loại sẽ giúp kỹ sư tối ưu hóa mạch điều khiển, giảm thiểu rủi ro sự cố và nâng cao tuổi thọ máy móc.

Van đảo chiều là gì?

Van đảo chiều là thiết bị cơ khí chuyên dụng dùng để thay đổi hướng dòng lưu chất (khí nén hoặc dầu thủy lực) trong hệ thống bằng cách chuyển đổi trạng thái kết nối giữa các cửa van. Nhờ cơ chế này, van có thể điều khiển trực tiếp hướng chuyển động tiến, lùi hoặc dừng của xy lanh, động cơ và các cơ cấu chấp hành khác.

Bản thân van không trực tiếp tạo ra lực đẩy mà chỉ đóng vai trò như một "trạm điều hướng" thông minh, phân phối lưu chất đến đúng vị trí cần thiết. Đây là trái tim của mọi mạch điều khiển khí nén và thủy lực, quyết định nhịp độ và trật tự làm việc của toàn bộ hệ thống máy móc.

Nguyên lý hoạt động của van đảo chiều

Cơ chế hoạt động của thiết bị dựa trên nguyên tắc dịch chuyển của con trượt hoặc đĩa van bên trong thân: khi có tín hiệu tác động, con trượt di chuyển làm thay đổi trạng thái kết nối giữa các cửa van, khiến dòng khí hoặc dầu đổi hướng dẫn đến sự dịch chuyển của cơ cấu chấp hành.

Lấy ví dụ với xy lanh tác động kép: ở vị trí thứ nhất, lưu chất được cấp vào một phía của piston làm piston tiến lên; khi van chuyển sang vị trí thứ hai, đường cấp và xả được đảo ngược khiến piston lùi về. Hệ thống các cửa bao gồm cửa P (nguồn cấp), cửa A/B (cửa làm việc dẫn ra cơ cấu), và cửa R/S hoặc T (cửa xả khí hoặc hồi dầu về thùng).

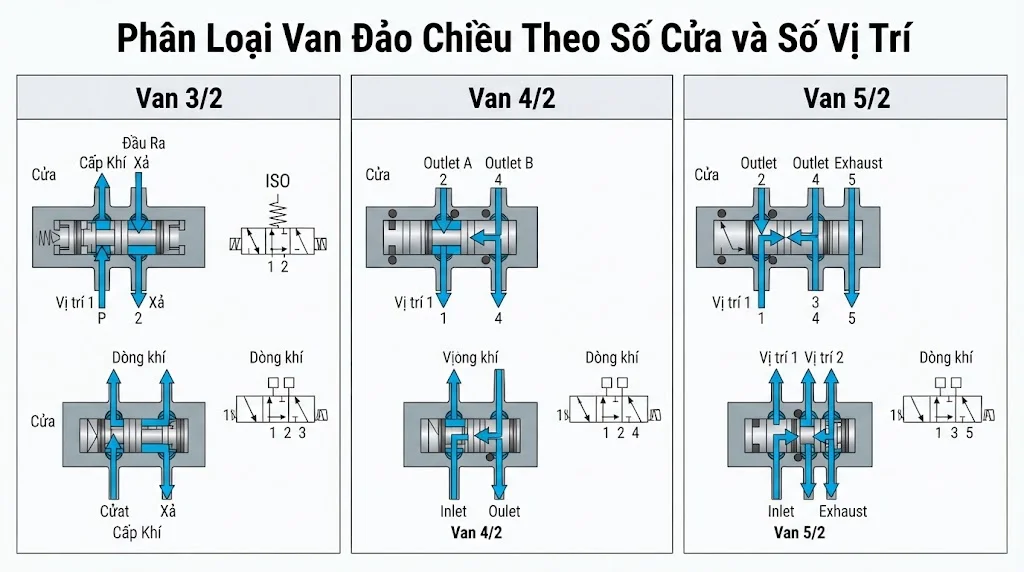

Các loại van đảo chiều phổ biến hiện nay

Việc phân loại các loại van đảo chiều thường dựa trên cấu trúc số cửa và số vị trí làm việc của con trượt bên trong thân van:

• Van 2/2 (2 cửa, 2 vị trí): Chủ yếu dùng để đóng hoặc mở hoàn toàn một dòng chảy đơn lẻ, không phù hợp để điều khiển đổi chiều xy lanh phức tạp.

• Van 3/2 (3 cửa, 2 vị trí): Sở hữu một cửa cấp, một cửa làm việc và một cửa xả, là dòng chuyên dụng để điều khiển các loại xy lanh tác động đơn.

• Van 4/2 và 5/2 (2 vị trí): Rất phổ biến trong các mạch khí nén công nghiệp nhờ khả năng điều khiển tuyệt vời cho xy lanh tác động kép qua 2 hướng chuyển động rõ rệt.

• Van 4/3 và 5/3 (3 vị trí): Cung cấp thêm một vị trí trung gian (giữa), rất phổ biến trong hệ thống thủy lực hoặc các mạch khí nén đặc thù cần giữ dừng xy lanh ở giữa hành trình.

Không nên mặc định rằng số cửa càng lớn thì van càng tốt. Cấu trúc số cửa và số vị trí phải được tính toán chuẩn xác dựa trên sơ đồ mạch thủy lực - khí nén và đặc tính của cơ cấu chấp hành thực tế.

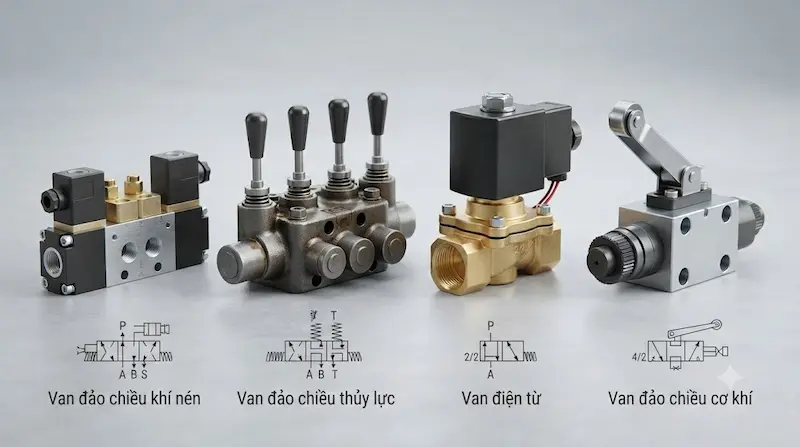

Phân loại van đảo chiều theo phương thức điều khiển

Bên cạnh cấu trúc cửa, phương thức tác động để dịch chuyển con trượt bên trong van cũng là tiêu chí phân loại quan trọng:

• Điều khiển bằng tay: Gồm các dạng gạt tay, xoay hoặc nhấn nút, phù hợp với các hệ thống đơn giản, thao tác thủ công không cần tự động hóa.

• Điều khiển cơ học: Van bị tác động trực tiếp bởi cam, con lăn hoặc các thanh gạt cơ khí theo nhịp chuyển động của máy.

• Van điện từ (Solenoid valve): Sử dụng lực từ trường cuộn coil để dịch chuyển con trượt. Đây là dòng van chủ lực trong tự động hóa nhờ khả năng kết nối linh hoạt với tín hiệu PLC và điều khiển từ xa.

• Điều khiển bằng khí nén hoặc thủy lực: Sử dụng áp suất dòng khí hoặc dòng dầu làm lực đẩy tác động trực tiếp lên màng van hoặc pít-tông phụ, thích hợp cho các môi trường đặc thù hoặc hệ thống công suất cực lớn.

Cách đọc ký hiệu van đảo chiều trên sơ đồ

Việc nắm vững cách đọc sơ đồ kỹ thuật giúp kỹ sư dễ dàng hình dung cấu trúc và nguyên lý làm việc của hệ thống:

• Các ô vuông: Thể hiện số lượng vị trí làm việc của van (ví dụ 2 ô là 2 vị trí, 3 ô là 3 vị trí).

• Các đường thẳng và mũi tên bên trong ô: Chỉ định hướng dòng lưu chất di chuyển giữa các cửa khi van ở trạng thái đó.

• Ký hiệu chữ thập hoặc chặn: Biểu thị cửa van bị bịt kín, không cho lưu chất đi qua.

• Ký hiệu lò xo: Cho biết trạng thái tự hồi về vị trí ban đầu khi mất tín hiệu điều khiển.

Ví dụ, ký hiệu van 5/2 cho thấy thiết bị có tổng cộng 5 đường kết nối ống và có 2 trạng thái hoạt động thay đổi linh hoạt theo tín hiệu điều khiển cấp vào.

So sánh các loại van đảo chiều

Sở dĩ van 3/2 đi liền với xy lanh đơn vì loại xy lanh này chỉ cần một đường cấp khí để đẩy và dùng lò xo đẩy về, cần cửa xả riêng biệt. Trong khi đó, xy lanh kép cần đổi chiều liên tục hai cửa nạp/xả nên van 5/2 hoặc 4/2 là lựa chọn hoàn hảo. Riêng van 4/3 hay 5/3 có thêm vị trí trung gian giúp khóa chặt dòng dầu hoặc xả áp an toàn khi dừng giữa chừng.

Thông số kỹ thuật cần quan tâm khi chọn van đảo chiều

Việc lựa chọn các loại van đảo chiều đòi hỏi sự kiểm soát nghiêm ngặt các thông số kỹ thuật cốt lõi:

• Số cửa và số vị trí: Phải khớp hoàn toàn với sơ đồ mạch chấp hành của thiết bị.

• Kích thước cổng (Port size): Các chuẩn ren M5, G1/8, G1/4, G3/8 hoặc G1/2 tương thích với đường ống dẫn.

• Lưu lượng (Cv / Flow rate): Xác định tốc độ chuyển động của cơ cấu chấp hành; lưu lượng quá nhỏ sẽ làm xy lanh bị ì, chạy chậm.

• Áp suất làm việc (Pressure range): Đảm bảo van chịu được áp lực đỉnh của hệ thống mà không bị rò rỉ hay nứt vỡ thân.

• Điện áp cuộn coil: Các chuẩn phổ biến như 24VDC, 220VAC để tránh cháy nổ hoặc không kích hoạt được van điện từ.

Việc chọn sai điện áp coil sẽ làm van điện từ tê liệt hoàn toàn, trong khi sai lệch về thông số lưu lượng và áp suất sẽ làm giảm hiệu suất vận hành toàn bộ dây chuyền cơ khí.

Van đảo chiều được ứng dụng ở đâu?

• Hệ thống khí nén tự động: Điều khiển các cụm xy lanh kẹp phôi, cơ cấu đẩy sản phẩm trên băng tải và máy đóng gói thực phẩm.

• Hệ thống máy thủy lực công nghiệp: Kiểm soát hành trình của các máy ép thủy lực công suất lớn, máy chấn tôn và các cơ cấu truyền động nặng.

• Dây chuyền lắp ráp thông minh: Kết hợp nhịp nhàng giữa van điện từ và bộ điều khiển PLC để tự động hóa toàn bộ trình tự sản xuất.

Khi nào nên sử dụng từng loại van đảo chiều?

Quy trình lựa chọn nhanh chóng dựa trên đặc thù kỹ thuật thực tế của hệ thống: nếu dùng xy lanh tác động đơn, hãy ưu tiên van 3/2; nếu là xy lanh tác động kép thông thường, hãy chọn van 5/2 hoặc 4/2. Trường hợp hệ thống yêu cầu dừng giữa hành trình với vị trí trung gian, van 4/3 hoặc 5/3 là đáp án tối ưu. Đối với các hệ thống công suất lớn, cần kiểm tra kỹ thông số lưu lượng và áp suất trước khi đưa ra quyết định lắp đặt.

Những sai lầm thường gặp khi chọn van đảo chiều

• Chỉ nhìn vào số lượng cửa van: Cho rằng van 5/2 có thể thay thế mọi loại van khác mà quên đi yêu cầu thực tế của mạch điều khiển.

• Bỏ qua thông số lưu lượng (Cv): Lắp van có cổng quá nhỏ khiến lưu lượng khí nén không đủ cung cấp, làm xy lanh chuyển động chậm chạp.

• Sai lệch điện áp cuộn coil: Sử dụng điện áp 24VDC cho coil 220VAC hoặc ngược lại làm cháy thiết bị ngay trong lần vận hành đầu tiên.

• Không kiểm tra dải áp suất: Đưa van làm việc vượt ngưỡng giới hạn áp suất cho phép dẫn đến xì khí và hỏng hóc gioăng làm kín bên trong.

Checklist chọn van đảo chiều phù hợp

• Bước 1: Xác định môi trường vận hành là hệ thống khí nén hay hệ thống thủy lực dầu.

• Bước 2: Xác định chính xác loại cơ cấu chấp hành (xy lanh đơn, xy lanh kép hay động cơ).

• Bước 3: Xác định số cửa kết nối cần thiết cho mạch điều khiển.

• Bước 4: Xác định số vị trí làm việc (2 vị trí hoặc 3 vị trí có trạng thái trung gian).

• Bước 5: Tính toán lưu lượng cần thiết để đảm bảo tốc độ chuyển động của thiết bị.

• Bước 6: Kiểm tra giới hạn áp suất làm việc tối đa và nhiệt độ môi trường xung quanh.

• Bước 7: Lựa chọn phương thức điều khiển tối ưu (điều khiển tay, cơ, khí nén hay điện từ).

• Bước 8: Kiểm tra kích thước cổng ren kết nối, vật liệu thân van và các tiêu chuẩn kỹ thuật đi kèm.

Lưu ý khi lắp đặt và vận hành van đảo chiều

• Tiến hành xả thải, làm sạch toàn bộ đường ống dẫn khí hoặc dầu để loại bỏ mạt kim loại và bụi bẩn trước khi lắp van.

• Lắp đặt đúng hướng mũi tên chỉ chiều dòng chảy được khắc nổi trên thân van của nhà sản xuất.

• Tuyệt đối không để áp suất hệ thống vượt quá giới hạn chịu đựng định mức của van.

• Kiểm tra kỹ điện áp nguồn trước khi đấu nối đối với các dòng van đảo chiều điều khiển bằng điện từ.

• Định kỳ kiểm tra tình trạng rò rỉ khí/dầu, kiểm tra độ mòn của gioăng làm kín và độ bền của cuộn coil để bảo dưỡng kịp thời.

FAQ – Các loại van đảo chiều

Các loại van đảo chiều có những loại nào?

Thiết bị này được phân loại theo hai tiêu chí chính: cấu trúc số cửa/số vị trí (như van 2/2, 3/2, 5/2, 5/3) và phương thức điều khiển (bằng tay, cơ khí, khí nén hoặc điện từ solenoid).

Van 3/2 và 5/2 khác nhau như thế nào?

Van 3/2 có 3 cửa và 2 vị trí, chuyên dùng cho xy lanh tác động đơn; trong khi van 5/2 có 5 cửa và 2 vị trí, thiết kế chuyên dụng để điều khiển các dòng xy lanh tác động kép trong hệ thống khí nén.

Van 5/2 dùng cho loại xy lanh nào?

Dòng van này được thiết kế tối ưu để điều khiển xy lanh tác động kép, giúp cấp khí và xả khí luân phiên cho hai khoang của piston để tạo chuyển động tiến và lùi nhịp nhàng.

Van 4/3 thường được dùng ở đâu?

Van 4/3 sở hữu 4 cửa và 3 vị trí, thường xuất hiện trong các hệ thống thủy lực công nghiệp, đặc biệt hữu ích khi mạch điều khiển đòi hỏi phải có trạng thái trung gian để dừng hoặc giữ vị trí cơ cấu chấp hành.

Làm thế nào để chọn van đảo chiều phù hợp?

Quy trình lựa chọn chuẩn xác cần đi từ việc xác định cơ cấu chấp hành, chọn số cửa/vị trí tương ứng, đối chiếu thông số áp suất, lưu lượng, lựa chọn phương thức điều khiển phù hợp và cuối cùng là kích thước cổng kết nối ren.

Kết luận+ CTA

Việc nắm vững cấu trúc và cách lựa chọn các loại van đảo chiều đóng vai trò cốt lõi giúp hệ thống khí nén và thủy lực vận hành chính xác, ổn định, tránh lãng phí chi phí sửa chữa. Doanh nghiệp tuyệt đối không nên chọn thiết bị chỉ dựa vào kích thước bề ngoài hay số cửa đơn thuần mà cần đối chiếu kỹ lưỡng với đặc tính của cơ cấu chấp hành cùng các thông số vận hành thực tế.
