Hướng Dẫn Toàn Diện Về Jacket Ball Valve: Giải Pháp Kiểm Soát Nhiệt Cho Lưu Chất Đặc Biệt

Vì sao cần sử dụng jacket ball valve?

Trong nhiều dây chuyền công nghiệp hiện đại, có những lưu chất mang đặc tính khắc nghiệt như độ nhớt rất cao, dễ đông đặc khi nhiệt độ môi trường giảm, đòi hỏi phải duy trì nhiệt độ ổn định hoặc dễ kết tinh, mất hoàn toàn khả năng chảy nếu bị nguội đi.

Khi vận hành các hệ thống này, một dòng van bi (ball valve ) thông thường chắc chắn sẽ gặp phải rắc rối lớn. Lưu chất sẽ bị đóng cục ngay tại khu vực thân van, làm tăng vọt mô-men đóng/mở, làm giảm nghiêm trọng khả năng vận hành, khiến hệ thống khó khởi động lại và đặc biệt đe dọa trực tiếp đến độ kín khít của thiết bị.

Chính vì lý do đó, jacket ball valve ra đời như một giải pháp kỹ thuật tối ưu. Thiết bị này giải quyết triệt để vấn đề bằng cách tạo ra một lớp áo gia nhiệt bao quanh thân van, cho phép truyền nhiệt trực tiếp từ môi chất gia nhiệt vào van và dòng lưu chất bên trong. Không phải mọi loại chất lỏng đều đòi hỏi thiết bị này, nhưng giá trị của jacket van bi chỉ thực sự phát huy tối đa khi hệ thống của bạn cần giữ nhiệt độ ổn định để duy trì dòng chảy thông suốt.

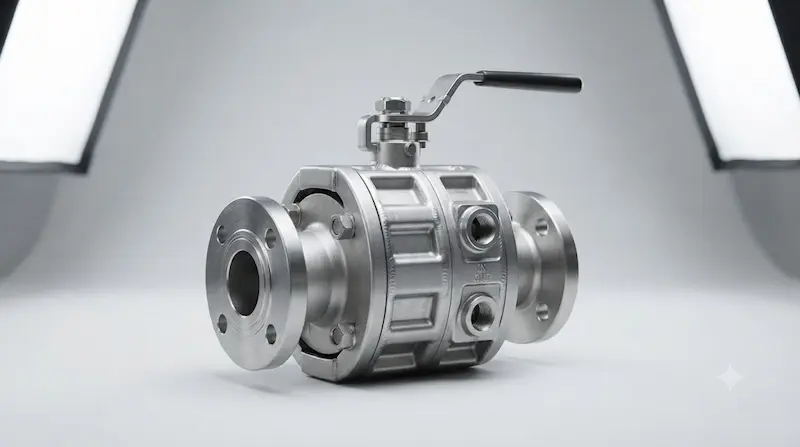

Jacket ball valve là gì?

Jacket ball valve là van bi được tích hợp một lớp áo/jacket gia nhiệt hoặc giữ nhiệt quanh thân van, cho phép đưa môi chất truyền nhiệt như hơi nước hoặc dầu tải nhiệt qua jacket nhằm duy trì nhiệt độ của lưu chất bên trong van.

Bản chất của dòng thiết bị này là sự kết hợp thông minh (ball valve) sử dụng viên bi có lỗ xuyên tâm để đóng mở dòng chảy, kết hợp với khoang áo (jacket) bao quanh thân. Môi chất nóng chạy qua khoang này sẽ truyền nhiệt qua thành thân van để giữ ấm lưu chất, hạn chế tối đa tình trạng đông đặc hay tăng độ nhớt.

Cần lưu ý một điểm quan trọng: jacket tuyệt đối không phải là lớp cách nhiệt (insulation). Jacket đóng vai trò cung cấp và truyền nhiệt chủ động, trong khi vật liệu cách nhiệt có nhiệm vụ ngăn chặn thất thoát nhiệt lượng ra môi trường bên ngoài.

Nguyên lý hoạt động của jacket van bi

Chu trình truyền nhiệt diễn ra theo trình tự: Môi chất gia nhiệt - đi vào khoang jacket - truyền nhiệt qua thành thân van - duy trì nhiệt độ ổn định cho lưu chất - lưu chất tiếp tục di chuyển thông suốt qua van bi.

Các loại môi chất gia nhiệt thường gặp trong công nghiệp bao gồm:

• Hơi nước (Steam): Nguồn nhiệt phổ biến và hiệu quả cao.

• Dầu tải nhiệt (Thermal oil): Dùng cho các ứng dụng đòi hỏi nhiệt độ cao.

• Nước nóng (Hot water): Phù hợp với dải nhiệt độ ôn hòa hơn.

Nguyên lý đóng/mở cơ bản của phần van bi vẫn dựa trên việc viên bi quay một góc 90 độ. Khi lỗ xuyên tâm trùng khớp với đường ống, dòng chảy đi qua; khi quay vuông góc, dòng bị chặn lại. Lý do cần gia nhiệt thân van là bởi lưu chất dù vẫn nóng trong ống nhưng rất dễ bị nguội lạnh tại khu vực van do vị trí này thường chịu tỏa nhiệt ra môi trường hoặc có các vùng chết đọng lại.

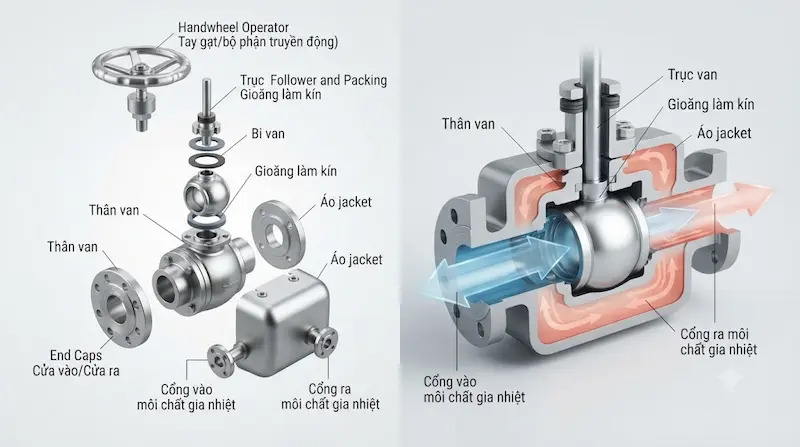

Cấu tạo jacket van bi gồm những bộ phận nào?

Cấu trúc của một thiết bị này được chia thành hai nhóm chính:

• Cấu tạo phần van bi: Bao gồm thân van (body), viên bi (ball), trục van (stem), vòng đệm làm kín (seat), vòng chèn packing, các kiểu kết nối ống (end connection) và bộ phận tay gạt hoặc bộ truyền động (handle/actuator).

• Cấu tạo phần áo gia nhiệt (Jacket): Gồm vỏ áo (jacket shell), cửa cấp môi chất vào (inlet), cửa xả (outlet), khoang lưu thông khép kín và các mối hàn kỹ thuật chuyên dụng.

Cơ chế truyền nhiệt diễn ra gián tiếp: môi chất nóng chạy trong áo jacket không trộn lẫn trực tiếp với lưu chất công nghệ mà truyền nhiệt qua vách kim loại thân van. Thiết kế này giúp kiểm soát nhiệt độ hoàn hảo mà không làm ô nhiễm dòng sản phẩm chính.

Các loại jacket ball valve phổ biến

1. Phân loại theo kiểu jacket

• Partial jacket (Áo một phần): Jacket chỉ bao phủ một phần thân van, thiết kế gọn gàng, phù hợp với các ứng dụng truyền nhiệt cơ bản.

• Full/Extended jacket (Áo toàn phần): Jacket bao phủ rộng toàn bộ khu vực thân van và nắp van, hỗ trợ truyền nhiệt cực tốt ở mọi góc cạnh, lý tưởng cho các yêu cầu kiểm soát nhiệt nghiêm ngặt.

2. Phân loại theo vật liệu chế tạo

• Stainless steel jacket van bi: Inox 304 hoặc 316, chống ăn mòn tuyệt vời, hoàn hảo cho ngành hóa chất, thực phẩm và dược phẩm.

• Carbon steel jacket van bi: Thép carbon chịu lực tốt, tối ưu chi phí cho các hệ thống công nghiệp nặng.

• Alloy/Special materials: Dùng cho các môi trường có tính ăn mòn cực mạnh hoặc điều kiện nhiệt độ siêu cao.

3. Phân loại theo kiểu kết nối

Bao gồm dạng kết nối mặt bích (flanged), nối ren (threaded) hoặc hàn trực tiếp (welded) tùy theo tiêu chuẩn đường ống của nhà máy.

Jacket ball valve dùng môi chất gia nhiệt nào?

Việc lựa chọn môi chất cấp nhiệt cho phần áo jacket đóng vai trò quyết định đến hiệu suất vận hành của hệ thống:

• Steam jacket: Truyền nhiệt nhanh, năng suất lớn, rất được ưa chuộng trong các nhà máy có sẵn lò hơi.

• Thermal oil: Thích hợp khi hệ thống cần duy trì mức nhiệt độ cao vượt ngưỡng chịu đựng của hơi nước bão hòa.

• Hot water: Dùng cho các ứng dụng làm lỏng hóa chất nhẹ nhàng, không đòi hỏi nhiệt độ quá lớn.

Khi lựa chọn, kỹ sư không nên chỉ nhìn vào khả năng làm nóng mà phải đánh giá đồng thời nhiệt độ cần duy trì, áp suất chịu đựng của jacket, độ ổn định nhiệt và tính an toàn cháy nổ của nhà máy.

Thông số kỹ thuật jacket van bi cần quan tâm

Lưu ý kỹ thuật quan trọng: Bạn phải luôn phân biệt rõ ràng giữa Pressure rating của van chính và Pressure rating của áo jacket. Hai thông số này hoàn toàn có thể khác nhau tùy theo thiết kế áp lực của nguồn cấp nhiệt và dòng lưu chất.

Jacket van bi khác gì ball valve thông thường?

Nếu hệ thống của bạn vận chuyển các chất lỏng thông thường, không bị đông đặc hay biến chất khi nhiệt độ hạ xuống, việc lắp đặt jacket van bi là dư thừa. Ngược lại, với các dạng nhựa đường, lưu huỳnh hay polymer lỏng, đây là thiết bị bắt buộc phải có.

Jacket van bi phù hợp với những lưu chất nào?

Thiết bị này được thiết kế chuyên biệt để xử lý các nhóm lưu chất khó tính:

• Bitumen / Asphalt (Nhựa đường): Cần giữ nhiệt liên tục để duy trì trạng thái lỏng, tránh tình trạng đông cứng làm gãy trục van.

• Sulfur (Lưu huỳnh hóa lỏng): Yêu cầu kiểm soát nhiệt độ nghiêm ngặt trong các quy trình lọc hóa dầu.

• Wax (Sáp công nghiệp): Dễ hóa rắn ở nhiệt độ phòng.

• Resin & Polymer (Nhựa tổng hợp): Độ nhớt thay đổi mạnh theo nhiệt độ, đòi hỏi dòng chảy luôn được cấp nhiệt ổn định.

• Heavy oils (Dầu nặng): Cần giảm độ nhớt để bơm và vận chuyển dễ dàng qua đường ống.

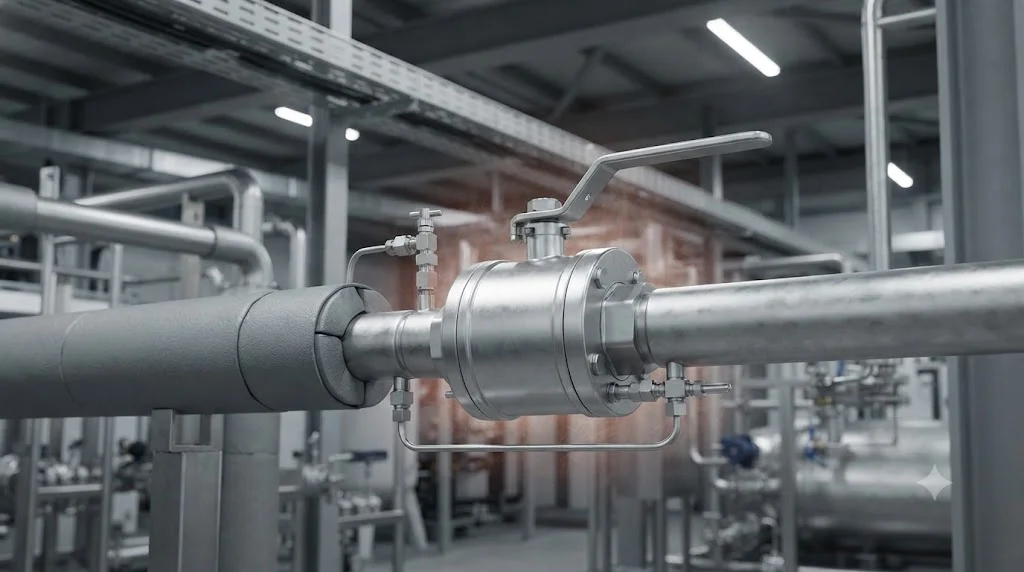

Jacket ball valve được sử dụng ở đâu?

• Ngành công nghiệp hóa chất: Kiểm soát dòng chảy các loại hóa chất có độ nhớt cao, polymer, resin tổng hợp dễ đóng cục.

• Ngành lọc hóa dầu: Vận chuyển dầu nặng, nhựa đường (asphalt), lưu huỳnh lỏng trong các đường ống chịu nhiệt.

• Ngành công nghiệp thực phẩm: Ứng dụng trong các dây chuyền sản xuất chocolate lỏng, siro đậm đặc, mỡ thực phẩm hoặc các nguyên liệu kết dính cần giữ ấm.

• Ngành dược phẩm: Kiểm soát nhiệt độ nguyên liệu trong suốt quá trình chiết rót và vận chuyển dòng chảy khép kín.

Khi nào thực sự cần jacket van bi?

Để đánh giá chính xác nhu cầu đầu tư, bạn có thể dựa vào bộ quy tắc 4 câu hỏi cốt lõi:

1. Lưu chất có hiện tượng đông đặc hoặc kết tinh khi nhiệt độ giảm xuống không?

2. Độ nhớt của lưu chất có tăng vọt gây nghẽn ống khi nguội đi không?

3. Hệ thống có yêu cầu bắt buộc phải duy trì nhiệt độ ổn định trên toàn tuyến ống không?

4. Vị trí đặt van có dễ bị thất thoát nhiệt làm nguội dòng chảy không?

Nếu câu trả lời là "Có" ở một hoặc nhiều yếu tố trên, việc trang bị là yêu cầu kỹ thuật bắt buộc để bảo vệ toàn bộ dây chuyền sản xuất.

Những sai lầm thường gặp khi chọn jacket van bi

1. Hiểu nhầm jacket chính là lớp cách nhiệt (insulation): Dẫn đến sai sót trong việc bố trí nguồn cấp nhiệt.

2. Chỉ kiểm tra áp suất của van chính: Bỏ qua giới hạn chịu áp suất của phần áo jacket, dẫn đến nguy cơ nứt vỡ khoang nhiệt khi dùng hơi áp lực cao.

3. Bỏ qua nhiệt độ chịu đựng của vòng đệm (seat): Thân van được gia nhiệt tốt nhưng seat không chịu được nhiệt độ cao sẽ bị biến dạng, gây rò rỉ.

4. Chọn khoang áo quá nhỏ: Không cung cấp đủ diện tích truyền nhiệt cần thiết cho lưu chất.

5. Không xử lý nước ngưng (condensate): Đối với hệ thống dùng hơi nước (steam), nếu không có bẫy hơi xả nước ngưng sẽ gây hiện tượng thủy kích phá hủy thiết bị.

6. Quên kết hợp vật liệu cách nhiệt bên ngoài: Dù có jacket gia nhiệt nhưng thiếu lớp bông bảo ôn bên ngoài sẽ gây thất thoát nhiệt lượng lớn ra môi trường.

Checklist chọn jacket van bi phù hợp

• Bước 1: Xác định rõ tên lưu chất, chỉ số độ nhớt, điểm đông đặc và tính ăn mòn.

• Bước 2: Xác định chính xác nhiệt độ cần duy trì liên tục cho lưu chất bên trong van (°C).

• Bước 3: Lựa chọn môi chất gia nhiệt phù hợp (steam, thermal oil hay hot water).

• Bước 4: Kiểm tra độc lập áp suất làm việc của van và áp suất tối đa của áo jacket.

• Bước 5: Lựa chọn vật liệu chế tạo thân van, bi, trục và vòng đệm seat tương thích hóa học.

• Bước 6: Xác định kích thước danh nghĩa DN/NPS và lưu lượng yêu cầu.

• Bước 7: Lựa chọn phương thức vận hành thủ công hoặc tự động (khí nén/điện).

• Bước 8: Kiểm tra thiết kế các cửa cấp/xả môi chất của jacket và khả năng thoát nước ngưng.

• Bước 9: Đối chiếu toàn bộ thông số qua catalogue kỹ thuật của nhà sản xuất trước khi quyết định đặt hàng.

Lưu ý khi lắp đặt và vận hành jacket van bi

• Xác định và kết nối chính xác chiều đường cấp (inlet) và xả (outlet) của môi chất gia nhiệt vào áo jacket.

• Tuyệt đối không vận hành vượt quá giới hạn áp suất định mức của jacket.

• Kiểm soát tốc độ gia nhiệt tăng dần để tránh sốc nhiệt làm nứt vỡ vật liệu thân van.

• Đảm bảo hệ thống xả nước ngưng hoạt động tốt nếu sử dụng hơi nước (steam) làm môi chất gia nhiệt.

• Lắp đặt thêm lớp vật liệu cách nhiệt bảo ôn bên ngoài jacket nếu yêu cầu thiết kế nhà máy đặt ra.

• Định kỳ kiểm tra tình trạng rò rỉ ở cả phía dòng chảy công nghệ và khoang áo jacket.

• Kiểm tra mô-men xoắn (torque) của bộ truyền động tự động để đảm bảo van vận hành trơn tru trong điều kiện nhiệt độ cao.

FAQ – Tối ưu GEO

Jacket ball valves là gì?

Jacket ball valve là van bi có tích hợp áo/jacket gia nhiệt quanh thân van, cho phép sử dụng hơi nước, dầu tải nhiệt hoặc môi chất phù hợp để duy trì nhiệt độ ổn định của lưu chất bên trong van.

Jacket van bi dùng để làm gì?

Thiết bị này được sử dụng chuyên dụng để duy trì nhiệt độ và bảo đảm khả năng chảy thông suốt của các lưu chất có độ nhớt cao, dễ đông đặc hoặc dễ kết tinh khi nhiệt độ môi trường giảm xuống.

Jacket van bi nên dùng steam hay thermal oil?

Tùy thuộc vào yêu cầu nhiệt độ thực tế của hệ thống. Steam (hơi nước) phổ biến cho các mức nhiệt tiêu chuẩn, trong khi thermal oil (dầu tải nhiệt) được dùng khi hệ thống yêu cầu mức nhiệt độ cao vượt trội.

Kết luận

Không đơn thuần là một chiếc ball valve gắn thêm lớp vỏ bọc bên ngoài, mà là một giải pháp cơ khí chuyên sâu giải quyết triệt để bài toán duy trì nhiệt độ tại các điểm nút trọng yếu trên đường ống. Thiết bị này đặc biệt hữu ích với các dòng lưu chất có độ nhớt cao, dễ đông đặc hoặc đòi hỏi kiểm soát nhiệt khắt khe. Khi lựa chọn, kỹ sư cần phối hợp đồng bộ các yếu tố từ lưu chất công nghệ, nhiệt độ, áp suất, môi chất gia nhiệt đến vật liệu cấu thành để hệ thống vận hành an toàn và bền bỉ.
