Hướng Dẫn Chi Tiết Cách Lắp Van Một Chiều Chuẩn Kỹ Thuật Và An Toàn

Trong các hệ thống cấp nước, trạm bơm hay mạng lưới phòng cháy chữa cháy (PCCC), van một chiều đóng vai trò là "chốt chặn" sống còn giúp dòng lưu chất chỉ di chuyển theo một hướng duy nhất.

Nếu thực hiện sai cách lắp van một chiều, đặc biệt là lắp ngược chiều dòng chảy hoặc đặt sai vị trí, hệ thống sẽ ngay lập tức đối mặt với các hậu quả nghiêm trọng như nước chảy ngược làm hỏng cánh quạt máy bơm, gây hiện tượng sốc áp thủy lực và làm rò rỉ các mối nối.

Việc nắm vững quy trình lắp đặt chuẩn xác không chỉ giúp bảo vệ thiết bị tối ưu mà còn đảm bảo hiệu suất vận hành bền bỉ cho toàn bộ mạng lưới đường ống.

Kiến thức nền

Van một chiều là gì?

Van một chiều là dòng thiết bị cơ khí tự động cho phép dòng chất lỏng hoặc khí đi qua theo một hướng nhất định và tự động ngăn chặn hoàn toàn dòng chảy ngược lại.

Nguyên lý hoạt động dựa trên sự chênh lệch áp suất: khi dòng chảy hướng về phía trước, áp lực sẽ đẩy đĩa hoặc lá van mở ra; khi dòng chảy dừng hoặc đảo chiều, trọng lực và lò xo sẽ ép chặt van lại. Ý nghĩa ký hiệu mũi tên in nổi trên thân van chính là chỉ thị hướng lưu chất được phép đi qua.

Các loại van một chiều phổ biến

• Van một chiều lá lật: Phù hợp cho đường ống lớn, tốc độ dòng chảy cao, lắp ngang hoặc đứng tùy thiết kế.

• Van một chiều lò xo: Tốc độ đóng cực nhanh, chống búa nước tốt, lắp được cả theo phương ngang và phương thẳng đứng.

• Van một chiều cánh bướm: Tiết kiệm không gian, chuyên dùng cho hệ thống quy mô lớn.

• Van một chiều bi & Van nâng: Thường ứng dụng trong các hệ thống hóa chất hoặc đường ống dân dụng nhỏ gọn.

Phân tích chuyên sâu

Chuẩn bị trước khi lắp van một chiều

Trước khi thi công, kỹ thuật viên cần thực hiện một checklist kiểm tra khắt khe:

• Kiểm tra kích thước danh nghĩa (DN) và áp suất làm việc (PN) của van có khớp với đường ống hay không.

• Xác định chất liệu thân van phù hợp với đặc tính lưu chất (nước sạch, nước thải hay hóa chất).

• Quan sát kỹ ký hiệu mũi tên định hướng trên thân van.

• Chuẩn bị đầy đủ dụng cụ cơ khí, vật tư làm kín và kiểm tra độ sạch bên trong lòng ống.

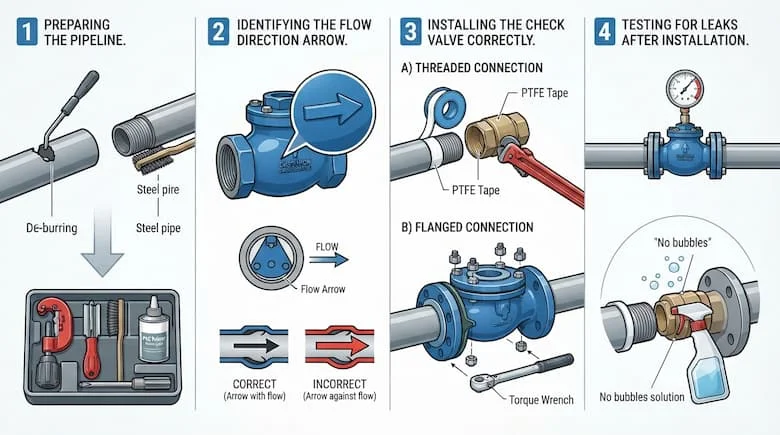

Hướng dẫn cách lắp van một chiều đúng kỹ thuật

Bước 1: Xác định chiều dòng chảy

Đọc kỹ ký hiệu mũi tên đúc nổi trên thân van và đối chiếu trực tiếp với hướng di chuyển thực tế của lưu chất trong đường ống để đảm bảo không bị ngược hướng.

Bước 2: Chọn vị trí lắp

Vị trí lắp đặt chuẩn xác thường nằm ngay sau máy bơm nước, trước bồn chứa, trên đường ống đẩy hoặc các nút trọng yếu trong hệ thống PCCC và nước nóng nhằm ngăn dòng chảy ngược hiệu quả.

Bước 3: Tiến hành lắp đặt

• Làm sạch hoàn toàn bề mặt đầu ống, loại bỏ bavia và cặn bẩn bám dính.

• Quấn băng tan (cao su non) theo chiều kim đồng hồ đối với kết nối ren, hoặc đặt gioăng cao su phẳng đối với kết nối mặt bích.

• Siết bu lông hoặc vặn ren với lực vừa đủ, căn chỉnh phương thẳng đứng hoặc nằm ngang theo đúng khuyến cáo kỹ thuật của nhà sản xuất.

Bước 4: Kiểm tra sau lắp đặt

Tiến hành chạy thử hệ thống để kiểm tra độ kín khít tuyệt đối, rà soát hiện tượng rò rỉ nước, kiểm tra áp suất, độ ổn định đóng mở của van và lắng nghe xem có tiếng ồn bất thường hay không.

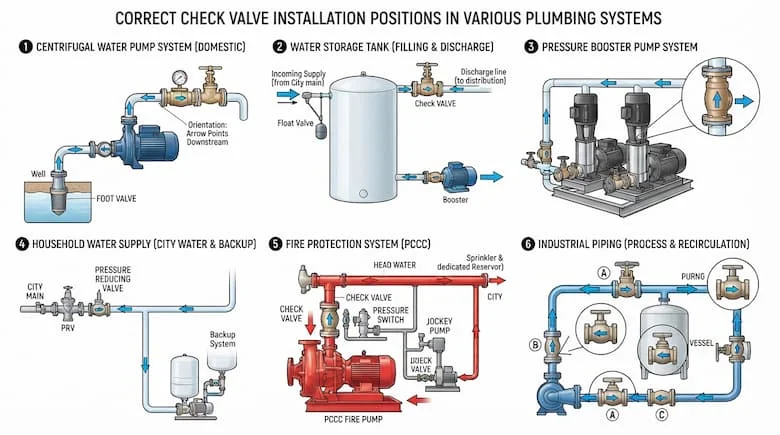

Vị trí lắp van một chiều theo từng hệ thống

• Máy bơm nước & Bơm tăng áp: Lắp ngay ngõ ra của bơm để giữ nước mồi và ngăn dòng chảy ngược khi ngắt điện.

• Bơm chìm & Hệ thống PCCC: Đặt ở tuyến ống đẩy chính để duy trì cột áp và bảo vệ hệ thống cứu hỏa luôn sẵn sàng hoạt động.

• Hệ thống HVAC, hơi & Nhà máy công nghiệp: Lắp đặt tại các nhánh hồi lưu nước lạnh, đường ống dẫn hơi nhằm phân chia và cô lập áp lực an toàn.

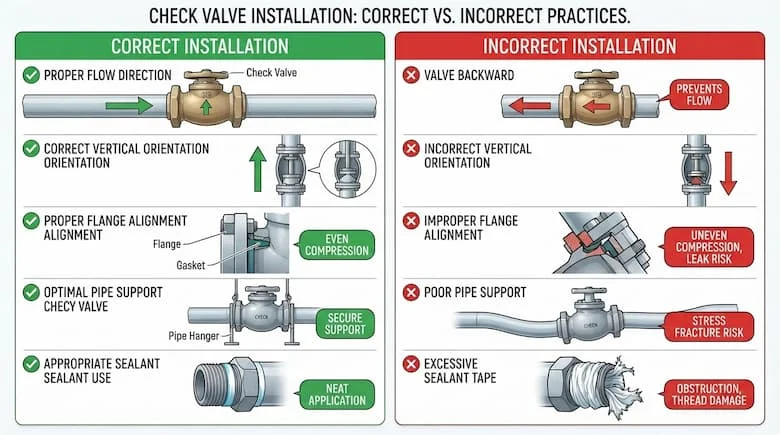

So sánh các kiểu lắp van một chiều

Tại sao phải lắp đúng chiều van một chiều?

Việc tuân thủ tuyệt đối cách lắp van một chiều mang lại những giá trị cốt lõi:

• Ngăn chặn hoàn toàn hiện tượng dòng chảy ngược gây thất thoát năng lượng.

• Bảo vệ an toàn tuyệt đối cho máy bơm khỏi nguy cơ quay ngược cháy động cơ.

• Hạn chế tối đa hiện tượng sốc áp và búa nước phá hủy đường ống.

• Đảm bảo lưu lượng dòng chảy luôn đạt mức tối ưu, kéo dài tuổi thọ toàn bộ hệ thống.

Ứng dụng thực tế

Khi nào cần lắp van một chiều?

Bạn bắt buộc phải lắp đặt thiết bị này sau các trạm máy bơm cấp nước, trước đồng hồ nước tổng, trong hệ thống PCCC cao ốc, hệ thống xử lý nước thải công nghiệp, hệ thống điều hòa trung tâm HVAC và các tuyến ống dẫn hóa chất khép kín.

Những sai lầm thường gặp khi lắp van một chiều

• Lắp ngược chiều mũi tên khiến van đóng cứng, chặn hoàn toàn dòng chảy.

• Chọn sai chủng loại van dẫn đến tình trạng treo lá van hoặc kẹt lò xo.

• Không vệ sinh sạch đường ống khiến cặn bẩn kẹt vào bề mặt gioăng làm kín gây rò rỉ.

• Siết ren quá mạnh tay làm nứt vỡ chân ren phụ kiện.

Hướng dẫn / Checklist

Checklist lắp van một chiều đúng kỹ thuật

• Đúng chiều mũi tên: Hướng trùng khớp hoàn toàn với chiều dòng chảy.

• Đúng kích thước: Phù hợp tuyệt đối với đường kính ống DN.

• Đúng áp suất: Thông số PN đáp ứng giới hạn chịu tải của hệ thống.

• Đúng vật liệu: Tương thích tốt với đặc tính lưu chất dẫn truyền.

• Đúng vị trí: Đặt tại các điểm trọng yếu theo thiết kế kỹ thuật.

• Siết đúng lực: Đảm bảo độ khít mà không làm biến dạng phụ kiện.

• Kiểm tra rò rỉ: Thử áp lực nước trước khi đưa vào vận hành chính thức.

• Chạy thử hệ thống: Đảm bảo van đóng mở êm ái, không tiếng ồn.

Cách bảo trì sau khi lắp

• Thực hiện kiểm tra định kỳ tình trạng hoạt động của van từ 6 tháng đến 1 năm một lần.

• Làm sạch cặn bẩn bám tụ bên trong khoang van.

• Kiểm tra độ đàn hồi của lò xo hoặc độ nhạy của lá van lật.

• Kiểm tra chất lượng gioăng làm kín và tiến hành thay thế ngay lập tức nếu xuất hiện dấu hiệu chai cứng hoặc rò rỉ.

FAQ

1.Cách lắp van Một chiều có lắp ngược được không?

Không, nếu lắp ngược chiều, van sẽ chặn hoàn toàn dòng chảy và khiến hệ thống không thể hoạt động.

2.Làm sao xác định chiều lắp?

Bạn chỉ cần quan sát kỹ ký hiệu mũi tên đúc nổi trực tiếp trên thân van và lắp sao cho hướng mũi tên trùng với chiều chuyển động của dòng nước.

3.Van một chiều lắp ngang hay đứng tốt hơn?

Tùy thuộc vào thiết kế của từng loại van (ví dụ van lò xo lắp được cả hai phương, trong khi van lá lật thường ưu tiên lắp ngang).

4.Có cần lắp sau máy bơm không?

Có, việc lắp van một chiều sau máy bơm là cực kỳ cần thiết để giữ nước mồi và chống dòng nước hồi lưu làm quay ngược cánh bơm.

Kết Luận

Tóm lại, việc nắm vững và tuân thủ nghiêm ngặt cách lắp van một chiều chuẩn kỹ thuật là chìa khóa quyết định sự an toàn, ổn định và tuổi thọ của toàn bộ mạng lưới đường ống. Đầu tư lắp đặt đúng cách giúp bạn hoàn toàn tránh khỏi những sự cố tốn kém trong vận hành.
